人行天津分行IP電視會(huì )議網淺析

朗飛 2002/04/03

　　為推進金融行業的金融電子化進程，并充分利用中國國家金融數據通信網（CNFN）的資源，中國人民銀行天津大區行于1999年建立了首個運行在CNFN上的基于IP的H.323電視會(huì )議網，實現了華北范圍內天津、內蒙古、河北、山西兩省一區一市的36家人民銀行機構的會(huì )議電視聯網。VCON公司提供的基于IP的H.323視頻會(huì )議第四代解決方案在該系統中發揮了重要作用。

　　該會(huì )議電視網要滿足會(huì )議電視，以及同時存在的數據、語音等多種業務流量及管理方式的要求。系統要保證端至端所經節點最少，時延最低，并要合理地組織和利用網絡(luò )帶寬，提高網絡(luò )效率。網絡(luò )的安全也十分重要，還要降低網絡(luò )傳輸通信成本，保證網絡(luò )業務的性能、指標。該網絡(luò )還要保證H.320與H.323的平滑過渡。

　　從會(huì )議電視技術的發展歷程來看，目前，會(huì )議電視系統的建立可以依據ITU-T較早期的會(huì )議電視標準。該標準完全建立在一系列會(huì )議電視專有的技術和標準之上，而H.323標準建立在通用的、開放的計算機網絡(luò )通信技術基礎之上，具有廣闊的發展前景。越來越多的用戶開始采用H.323技術和產品構造他們自已的會(huì )議電視系統。H.323系統在技術的先進性、功能的完善性、操作的方便性、系統的可擴充性以及性能價格比等方面顯示出了明顯的優勢。

　　依托用戶實際采用的拓撲結構，并考慮到跨級會(huì )議電視業務量需求較小，VCON公司設計了H.323星狀級連結構的會(huì )議電視系統。由于VCON公司提供的基于IP的H.323視頻會(huì )議第四代解決方案達到了數據、語音、圖像信號的完美結合，并具有多種軟件支持功能，可以滿足人民銀行項目的需求。

　　人民銀行會(huì )議電視網絡(luò )采用了基于IP的H.323解決方案，與H.320方案相比，可以更好地將會(huì )議電視、數據、語音等多種業務融合在一起，并且能充分地利用網絡(luò )帶寬、提高網絡(luò )運營效率，建成后的網絡(luò )在升級和擴展能力方面都更加靈活方便。H.323會(huì )議電視終端設備的成本也遠低于H.320會(huì )議電視網絡(luò )的組網設備費用。

　　此會(huì )議電視網絡(luò )暫采用星狀級連結構，利用PVC傳輸，將來會(huì )逐步實現與數據、語音在同一條PVC上傳輸。由于目前天津分行的會(huì )議電視主要在天津分行與各省會(huì )地市中心支行、省會(huì )與各地市中心支行之間進行，跨級會(huì )議電視業務量較小，所以采用星型網絡(luò )結構。天津作為網絡(luò )的根節點，省會(huì )及地市作為枝節點，內蒙古、河北、山西的三個省（區）會(huì )城市通過金融網PVC電路與天津相連，并與所轄的地市相連。

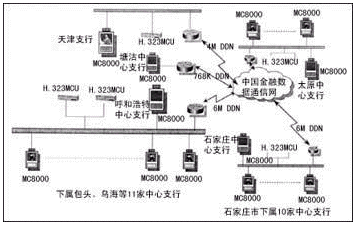

中國人民銀行天津分行電視會(huì )議網絡(luò )結構圖

　　該會(huì )議系統與H.320會(huì )議的互通可以選用以下兩種方式。其一，采用VCON公司的V.35接口L2W網關。VCON公司的L2W網關放置在天津人民銀行，其一端通過10Mb/s以太網接口連接到天津人民銀行的局域網絡(luò )上，通過TCP/IP協議實現和H.323網絡(luò )相連。另外一端采用V.35接口，通過衛星或其它通信網絡(luò )和人民銀行的H.320網絡(luò )的MCU端口相連，從而實現和H.320網絡(luò )相連。L2W為H.320/ H.323協議轉換網關，因此可以實現H.323會(huì )議電視視頻網絡(luò )和H.320會(huì )議電視網絡(luò )的互通。其二，采用AV視頻音頻模擬信號轉接。在天津人民銀行把參加H.323會(huì )議的VCON公司的視頻和音頻輸出連接到參加H.320會(huì )議的H.320會(huì )議電視終端的視頻和音頻輸入上，同時把H.320設備的視頻和音頻輸出連接到參加H.323會(huì )議電視的視頻和音頻輸入上，從而實現H.323網絡(luò )與H.320網絡(luò )視頻和音頻信號的互通。

　　本方案中采用了H.323 Gatekeeper NGK-100作為會(huì )議電視網絡(luò )管理系統。NGK-100為標準的H.323會(huì )議電視網絡(luò )管理軟件，可以運行在Windows NT 4.0 Server或Workstation上（工作站配置要求Pentium166、64M RAM、8M以上磁盤空間、TCP/IP協議、10/100Mb/s網卡）。它可以對網絡(luò )中的H.323 MCU、會(huì )議電視終端、L2W網關進行管理，包括注冊管理、地址解析、帶寬分配、呼叫控制、呼叫轉接、會(huì )議記錄等。NGK-100可以放置在天津人民銀行，對全網進行管理。如果河北、山西、內蒙古想要獨立地對自己轄區內的系統進行管理，只需分別在石家莊、太原、呼和浩特配置一套NGK-100即可。

　　此會(huì )議電視網絡(luò )建成后，除了可以提供遠程會(huì )議之外，還可以用來實現遠程教學、銀行新聞廣播等多種應用。另外，用戶還可以選用VCON公司的軟件開發包VDK進行二次開發，實現工作會(huì )議、安全監控、多媒體辦公自動化集成等多項應用。

　　在VCON的終端上，可選擇中文操作界面（Meeting Point 4.0），使用簡便。目前，MCU的操作暫時不能提供中文界面，但提供基于Web 的管理方式，操作簡單明了，用戶可以輕松控制會(huì )議，實現天津至河北、內蒙古、山西兩省一區一市和各省、區內部實時的會(huì )議電視業務。目前，在天津中心可以召開全網的電視會(huì )議，各省中心也可以召開本省范圍內的電視會(huì )議。

　　經過近三年的建設及應用，中國人民銀行天津分行實現了視訊技術在銀行的綜合應用，獲得了理想的使用效果和利益回報。據中國人民銀行天津分行相關負責人介紹，該視頻會(huì )議網自啟動以來，成功地完成了數十次電視會(huì )議及培訓，節約各項傳統會(huì )議經費3000多萬元。正是這一項目的成功實施，也促使中國人民銀行總行采用VCON設備建設了多達180多個會(huì )場的中國人民銀行全國電視會(huì )議網。
