中興數據通信網全面更新天津武清電力通信模式
2010/01/08
新時期電力系統數據通信新需求
電力是國民經濟和社會(huì )發展的基礎設施，電力設施的安全生產和可靠運營是保證社會(huì )正常運轉的前提條件。與此相應，為電力行業的運維管理提供支撐的電力數據通信網是電力行業自身的關鍵性基礎設施之一，關系著電力系統發、送、變、配、用電等組成部分能否協調運轉以及電網能否安全、經濟、穩定、可靠的運行。
天津武清電力通信系統承載著武清區電力系統全網相關生產信息、行政信息以及各類辦公信息系統，所傳輸的業務種類、性質多樣而要求各不相同。隨著武清電力公司的不斷發展，電力通信網絡(luò )所承載的業務類型將逐漸從原來的以固定速率制式為主的PCM業務發展成為以分組轉發方式為主的數據業務，而流量也將大幅度增長。同時，由于通信行業的不斷進步，越來越多的新技術將加快改變傳統的通信模式，因此，在保障業務安全穩定運行的同時，建立一張高性能的融合新技術的綜合通信數據網為電力系統用戶提供更高效，更智能的通信應用成為武清電力通信系統的重要任務之一。
按照國網公司關于業務分區的原則，武清綜合通信數據網應實現III、IV區業務的接入。新的數據網將覆蓋武清區35kV、110kV變電站、供電所及公司管轄所屬單位。
新一代電力數據通信網絡(luò )新部署
目前，武清電力數據業務有調度自動化系統、語音系統、視頻系統、監控管理系統、各種MIS信息系統等等，均承載在SDH網中。根據分區原則，其中調度自動化系統和語音（調度電話、行政電話等）屬于I區和Ⅱ區業務，可由SDH傳輸網承載，語言及視頻系統（會(huì )議電視等）、監控管理系統以及各類MIS系統等屬于Ⅲ區和IV區業務，可由綜合業務數據網承載。因此，武清電力系統數據業務可由SDH傳輸網和綜合業務數據網兩個網絡(luò )承載。兩個網絡(luò )在物理上完全隔離。
武清電力綜合業務數據網網絡(luò )結構，考慮到電力系統內部的信息交換和網絡(luò )互聯，根據武清電力光纖網絡(luò )的走向，光纖分布結構情況及各單位的地理分布情況，單位的體制及規模，進行網絡(luò )結構的組織。
整個網絡(luò )結構由三部分組成：核心層、匯聚層和接入層。本工程中利用光纖網絡(luò )，采用以太網技術組建武清千兆綜合業務通信數據網絡(luò )。

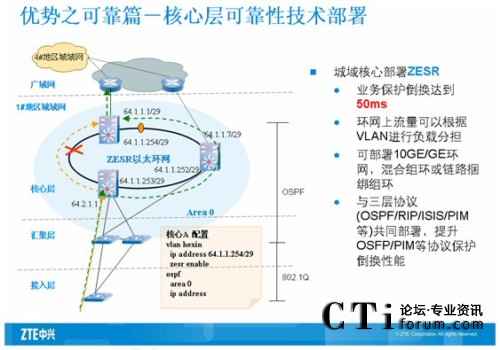

根據客戶多層次的需求，建議將此局域網分為核心——匯聚——接入三層結構，網絡(luò )拓撲如下圖所示，核心路由和交換機分別采用GER04和8905，兩臺設備互為熱備份；匯聚層交換采用ZXR10
5928，骨干鏈路的可靠性將大大增強。
新網絡(luò )各層設備新選型
各層設備選型分析如下：
核心層路由器、交換機選型
核心路由、交換層負責整個局域網絡(luò )的數據路由、交換核心，同時也是整網的匯聚中心，全網絕大部分第三層、第四層操作都通過核心節點集中進行，為保證核心節點的高可用性，以及對QOS的處理能力和基于硬件的帶寬控制，中興采用ZXR10 GER通用高性能路由器來滿足客戶的需求。GER采用模塊化設計思想、高性能網絡(luò )處理器和Crossbar交換結構，根據提供的用戶槽位數不同，可細分為GER08、GER04、GER02三款，分別可提供8、4、2個用戶槽位，滿足用戶不同場合的需求。ZXR10 GER全面支持IPV4/IPV6雙協議棧，支持強大的MPLS VPN組網能力以及超強的NAT性能。在本次方案選擇為GER04設備，從GER04外側出2個千兆光口分別接入INTERNET和天津市電力通信數據專網，內側出1個千兆光口連接防火墻。
核心交換機主要是匯聚下行的全千兆智能路由交換機，所以要求設備提供高密度板卡和線速轉發的能力。同時保證對下行端口進行帶寬控制，中興采用萬兆路由交換機ZXR10 8905來滿足用戶的需求。ZXR10 8900系列萬兆路由交換機是中興通訊推出的新一代的大容量核心/匯聚路由交換機系列產品，主要定位于運營商IP城域網、校園網、電子政務網和大型企事業網等網絡(luò )的核心/匯聚層。ZXR10 8900系列萬兆路由交換機基于先進的模塊化理念進行設計，并采用了基于多處理器并行處理機制和Crossbar空分交換結構的體系結構，關鍵模塊均采用可以1：1進行冗余備份。ZXR10 8900系列具備10GE、GE、FE等各種豐富的接口模塊，并全面支持IPv4、IPv6、組播、QOS、帶寬控制等業務功能。ZXR10 8900系列整個系統所具備的高可靠性、高擴展性、良好的業務能力等特點，可以滿足各種網絡(luò )核心/匯聚層的建設需求。
匯聚交換機選型
對于匯聚層中興推薦全千兆智能路由交換機ZXR10 5928，主要用于匯聚二層的小交換機，提供28口全千兆電口下行。 ZXR10 5900系列全千兆智能路由交換機采用高速ASIC交換芯片實現數據線速轉發，提供完備的以太網協議族支撐和高效的QOS優先級機制，具備靈活多樣的管理手段。ZXR10 5900提供高密度的GE端口，為IP城域網或者園區網提供GE接口的匯聚和收斂功能，是組建園區網中心和IP城域網匯聚層的理想產品。
接入交換機選型
接入層交換機主要是接入用戶的匯聚，要求下行提供高密度的百兆端口，同時為了更好地管理下接用戶的業務，還要支持QOS等特性。基于此考慮，建議采用中興通訊的ZXR10 3900A系列以太網交換機。該系列產品支持千兆上行，采用高速ASIC交換芯片技術實現L2數據線速轉發。可滿足用戶多業務融合、高安全、可擴展、易管理的建網需求。
本期接入層交換設備安裝在五里口、大良站辦公樓、大堿廠辦公樓、曹子里辦公樓、崔黃口辦公樓、技校、養殖場、上馬臺辦公樓、前進變電工區、前進客戶中心、楊村所、雍西站辦公樓、計量所、泉豐辦公樓、鄭樓站辦公樓、郭官屯所、小王村營業廳、王慶坨辦公樓、黃花店辦公樓、東馬圈辦公樓、城關辦公樓共計22個站點。滿足接入節點所需的端口數量（24口）和應用帶寬。
除了選型、分析各網絡(luò )層的設備以外，還要考慮全網設備的聯動性，重點突出全網的QOS解決方案。通過與客戶的交流，發現客戶之所以建設這個網絡(luò )，不僅僅是滿足辦公上網需求，更重要的是要保證關鍵業務的可達性和關鍵部門的連通性，因此給客戶提供一個更高的服務質量就顯得更加重要。那么如何保證關鍵用戶的上網權益，關鍵業務的時時到達，勢必要求我們的網絡(luò )要建立一整套完善的QOS服務質量。在中興的方案中，無論是核心層的設備還是匯聚接入層的設備，都選擇了高QOS的網絡(luò )產品，能夠為用戶提供端到端的QOS保證。從接入層開始，根據用戶的業務，打上不同的TAG標簽，區分不同的業務種類，交換機可以根據不同的業務種類對業務流量進行檢索，對那些關鍵業務打上高優先級的標簽，保證其在整網的優先轉發性。在農機院內部網絡(luò )，從接入到核心、匯聚，都保持了標簽的有效性，也就都保持了關鍵業務的優先處理性，為武清電力通信數據網絡(luò )內部提供了高QOS保證。另外為了使客戶更好的理解我們的QOS解決方案，通過膠片向其闡明了QOS的分類、QinQ的特性和SLA的特點。
作為通信領域的專業上市公司，同時也是最早涉及電力通信系統的國內企業。中興通訊為客戶提供了端到端的企業網解決方案，既包括在網絡(luò )產品上力推的拼圖式建網模式，在視訊產品上又新推高清產品，在傳輸產品上推出超長距傳輸技術應用方案，同時，在行業解決方案上更是融合了數據、傳輸、視訊、存儲、調度、監控等整合產品的端到端的細化解決方案。
