建造多業務寬帶商務網
——CNC ConnectedTM寬帶商務方案篇

2002/08/26

　　網絡(luò )規劃

　　CNC ConnectedTM寬帶商務網絡(luò )規劃方案是以市場分析、業務預測為依據，以中國網絡(luò )通信有限公司現有和即將擁有的網絡(luò )資源為基礎來制定的。它所遵循的原則是：

● 網絡(luò )結構力求層次簡潔、網絡(luò )集中管理調度；

● Internet接入、CNCnet骨干網、城域網和接入網分別制定SLA標準和實現機制，保證用戶網內全程SLA；

● 利用IP MPLS VPN、IPsec、VLAN和綜合傳輸技術構建各業務虛擬網絡(luò )；

● 客戶接入實現可定制的SLA服務。CNC ConnectedTM寬帶商務向用戶提供靈活的業務管理控制能力和多種速率的接口，客戶可根據需要選擇網絡(luò )帶寬和不同的服務等級。

　　CNC ConnectedTM寬帶商務網絡(luò )的目標就是深入分析商業用戶網絡(luò )需求，建立一個運行穩定、調度靈活、受理簡單、故障處理迅速、能提供一站式高水準服務的綜合業務網絡(luò )。

　　網絡(luò )結構

　　整體網絡(luò )架構是在骨干網內采用MPLS VPN技術承載各項業務，即用不同的VPN承載不同的業務；在城域內主要采用二層VLAN（802.1Q）技術將商業網用戶的數據、語音等業務透傳至城域網核心節點，然后將VLAN映射到骨干網PE設備中的各個MPLS VPN中，實現業務在VLAN 和VPN中的無縫對接，以保證用戶數據的安全、高效傳輸；接入網采用基于RPR或SDH的MSPP環實現IP業務和TDM業務的綜合傳輸；在商業樓宇內主要采用IAD設備將客戶的數據、語音、專線等業務接入CNC ConnectedTM寬帶商務，用同一設備實現綜合業務的接入。

　　同時，CNC ConnectedTM寬帶商務采用CNC的國際傳輸線路實現在中國香港、美國等POP點的延伸，為跨國企業和企業的國際商務提供服務。

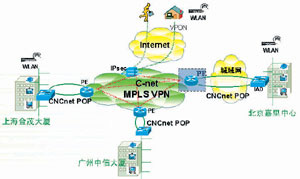

圖1 CNC ConnectedTM寬帶商務網絡(luò )組成結構

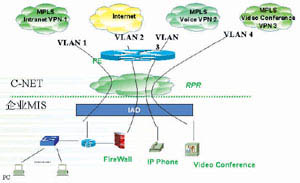

圖2 CNC ConnectedTM寬帶商務企業組網示意圖


圖3 CNC ConnectedTM寬帶商務企業內部網絡(luò )方案

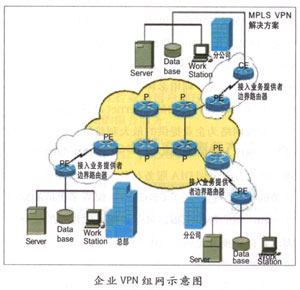

　　 下圖是提供VPN業務的例子。其中業務提供者邊界路由器(PE)相當于MPLS區域邊界路由器(LER)，它了解整個MPLS VPN的網絡(luò )拓撲結構。用戶邊界路由器(CE)可以只是一個 IP路由器，不需要支持 MPLS，也無需對VPN有所了解，它由業務提供者邊界路由器PE提供VPN業務。



企業VPN組網示意圖

　　網絡(luò )SLA/QoS標準規劃

　　CNC ConnectedTM寬帶商務網絡(luò )的SLA/QoS保證是給商業客戶提供VIP服務最重要的體現之一。它的實現是通過對骨干網（CNCnet）、城域網（CNCMAN）和接入網三部分分別定義和實現相應的SLA，從而達到端到端的SLA保障。

　　CNCnet基于BGP/MPLS構建VPN，使用MPLS實現流量工程，優化網絡(luò )的運行。網絡(luò )利用MPLS結合Diffserv提供不同等級的服務質量。Diffserv目前定義了兩種業務類別: 快速傳送(EF)和保障傳送（AF）。EF可以保證嚴格的時延、抖動和丟包率指標，適用于語音、視頻會(huì )議等實時業務。AF可以按照業務的不同，提供3種不同性能指標的服務等級，適用于VPN、Intranet、高質量Internet接入等業務。

　　CNC城域網由三層交換機組成，利用VLAN實現用戶和業務隔離。可以使用IEEE802.1p實現業務的分級，提供QoS保證。如果三層交換機支持Diffserv，則可以采用Diffserv實現QoS保證，業務分級方式與前面CNCnet相同。

　　計費策略

　　目前CNC ConnectedTM寬帶商務主要提供三個方面的業務：數據、話音和增值業務。針對不同的業務類型，采取相應的計費策略。在北京計費中心集中認證計費，為用戶提供客戶化綜合賬單，并預留與銀行收費系統的接口。

　　分公司設置營賬子系統，可通過Intranet登錄到總部營賬系統，進行用戶交費信息數據的交換。系統為用戶提供各種查詢手段，用戶可以通過WEB方式進行費用及余額等的查詢。用戶需要輸入賬號和密碼才能進行查詢。

　　計費系統提供靈活的計費方式和多種費率，可采用分時段、對大用戶給予一定的優惠等費率政策。收費方式采用預付卡和銀行托收方式，同時支持卡類用戶的漫游。對銀行托收用戶采用按月繳納的后付費方式或預交費方式。
