三種寬帶接入網管方案比較分析
鄧志波
2003/01/10
寬帶接入網絡(luò )通常意義下指采用LAN Switch、xDSL等寬帶接入設備建成的用戶接入網。對寬帶接入網的管理歸根結底就是對寬帶接入設備的管理。而作為一個運營網絡(luò )，寬帶接入網最終的任務就是為終端用戶提供公共的寬帶接入服務，因此作為寬帶接入網的管理系統，必然也需要為寬帶運營商以及終端用戶提供電信運營級的管理服務。總的來說，好的網管系統應當具有以下幾個特點：
1. 系統功能的靈活與可擴展性。能根據寬帶接入網的發展規模靈活、平滑地進行系統升級與擴容，最大限度地保護用戶投資。
2. 安全性。數據加密傳輸，可以有效防止非法用戶的攻擊，保證用戶數據與網絡(luò )運營的安全。
3. 可用性與實用性。系統應采用高效、實時的體系設計結構。
4. 可伸縮性。保證在寬帶網運營過程中系統的升級不會(huì )影響業務的運營。
5. 高可靠性。系統應能在關鍵子系統部位提供負載分擔與冗余備份功能。
6. 高效性。能及時有效地發現網絡(luò )運行中的故障并對其進行定位，以節省網絡(luò )的運行維護成本，提高網絡(luò )的運營質量，減少用戶投訴。
7. 系統結構的通用性。能適應復雜的網絡(luò )結構。
8. 可運營性。在設備管理的基礎上實現對終端用戶的管理，同時能生成各種業務報表。
9. 資源可管理性。
10. 對網絡(luò )規模的適應性。
11. 性能的穩定性。
12. 開放與標準化。
寬帶接入現狀
核心交換層
提供骨干業務路由交換服務，一般由大容量的GSR或三層交換機組成。此層面設備規模有限且類型相對單一，對設備的管理已有較為完善的解決方案。
接入匯聚層
即我們通常所說的局端匯聚以及園區匯聚層面設備，完成用戶業務的分發。此層面的設備通常與接入層設備一起進行處理。
用戶接入層
通常指樓宇以及樓道層面設備，主要完成用戶業務接入集中。此層面的特點是設備規模大、設備類型豐富，對設備的管理還沒有完善的解決方案。
寬帶接入網管理主要指針對接入匯聚、用戶接入層設備的管理（如圖1所示）。針對寬帶接入網的發展現狀，現在主要采用集中式網管方案，集中式網管方案又分城域與園區集中網管方案兩種，同時，另一種網管模式——分布式網管方案也正在興起。
城域集中式網管方案

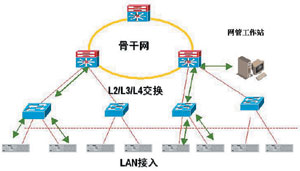

城域集中式網管在城域網中心機房設置網管工作站，通過中心機房網管工作站上的網絡(luò )管理系統直接管理各園區的寬帶接入網絡(luò )設備（如圖2所示）。此方案的優點是結構簡單，投資成本相對較低。缺點如下：
1．要求全網設備均有有效的IP地址，無法解決寬帶接入網中存在NAT情況的復雜網絡(luò )；
2．由于是對接入設備的直接管理，因而需要占用大量帶寬；
3．不能適應對大規模接入網的實時監控與管理，容易導致網絡(luò )管理的盲點；
4．很難將設備管理與用戶管理有機統一；
5．整個網絡(luò )運營依賴于局端網管運營系統的實現；
6．中心機房網管維護人員運營工作量大，同時由于網絡(luò )規模巨大，中心機房人員無法詳細得知各園區設備的使用情況，給運營帶來困難。
由于城域集中網管系統是在中心機房實現全網的統一管理與運營，為了保證中心機房網管系統的運行效率，在網絡(luò )規模與中心機房網管系統數量上必須保持一種平衡。一般來說，集中網管系統在管理大于2000個網元設備的網絡(luò )時，性能就會(huì )明顯下降。約2000個網元設備網絡(luò )輪詢一次的周期在最壞情況下將需要近1小時，在這種情況下，網絡(luò )運維是非常被動的。其實一個網管系統管理的網元設備應在200個左右（輪詢一次在最壞情況下需要近6分鐘），因而隨著網絡(luò )規模的不斷擴大，局端網管數量會(huì )越來越多，成本也將會(huì )迅速增加。
園區集中式網管方案

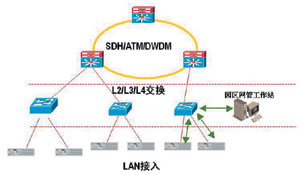

園區集中式網管在園區中心機房設置網管工作站，通過園區網管工作站上的網絡(luò )管理系統直接管理園區的寬帶接入網絡(luò )設備。此方案的優點是結構簡單，投資成本相對較低，設備占用公有IP地址少。
缺點如下：
1. 不能適應對大規模接入網的實時監控與管理，容易導致網絡(luò )管理的盲點；
2. 維護成本大，需管理員逐個輪詢園區網管工作站方可了解全網運行狀況；
3. 與其他運營子系統接口無法實現；
4. 無法對全網設備進行有效的統一管理；
5. 無法實現設備管理與用戶管理的有效結合；
6. 各園區用戶數據與設備數據相對獨立，不便于統一管理，尤其是當網絡(luò )規模不斷增長時更是如此。
由于園區集中網管系統是在各小區機房實現各園區網分散的管理與運營，必須在各園區機房安裝一套集中網管運營系統，同時各園區系統必須分別安裝數據庫維護各自的設備資源數據與用戶資源數據。從成本上考慮，一套園區網管運營系統成本固然比較低，但這樣雖然能保證暫時的運營，在網絡(luò )規模越來越大以后，數據的統一與一致性管理問題將會(huì )暴露出來; 同時，數據安全也是一個需要考慮的問題。因此，從網管的發展趨勢來看，此方案將被淘汰，因為它成本雖低，但投資無法得到保證。
分布式寬帶網管方案

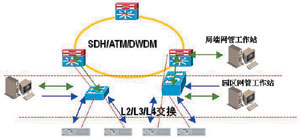

分布式寬帶網管在局端機房放置集中網管監控系統，在各園區節點放置集中網管系統，局端網管系統通過園區網管系統對接入網設備進行管理與監控，局端網管系統在對設備管理的同時側重對業務的管理，園區網管系統則側重對接入設備的管理。此方案的缺點是結構較復雜，投資成本較高。
優點如下：
1. 能適合對大規模接入網的實時監控與管理，網絡(luò )管理不會(huì )出現盲點；
2. 維護容易，管理員在局端機房即可實現對全網設備的實時監控，了解全網運行狀況；
3. 與其他運營子系統的接口容易實現；
4. 能實現在對設備管理的同時完成對寬帶業務的運營；
5. 系統可擴展性強，能適應不斷發展的寬帶接入網規模，保護投資；
6. 系統可伸縮性強，當系統擴充時，不會(huì )影響寬帶業務運營的進行；
7. 用戶數據集中存放在中心機房服務器，保證了對數據的統一維護；
8. 由于局端網管系統與園區網管系統均有各自的數據庫，只需實現關鍵數據的互為備份與一致即可，在保證系統可靠的同時減少了各分系統的數據維護量。
作者系D-Link友訊網絡(luò )網管研發部主管
計算機世界網(www.ccw.com.cn)
