軟交換與下一代網絡(luò )的融合
呂振華 2003/02/18
摘要：本文從軟交換的產生和發展入手，描述了以軟交換為核心的下一代網絡(luò )的體系結構和當前業界所提出的各種解決方案，并對軟交換體系和現有網絡(luò )的互通進行的分析和論述，最后提出了在軟交換的體系結構上實現下一代網絡(luò )的融合。 關鍵字：軟交換、 中繼網關、媒體終結網關、信令網關、3G、UMTS、網絡(luò )融合
一 軟交換的產生和發展
隨著互聯網技術和信息技術的飛速發展，人們對通信手段和通信業務的需求越來越高，用戶希望能夠擁有更大帶寬的信息接入手段、更豐富實用的業務以及更清晰的話音質量和更便宜的通信費用。這所有的需求都給電信運營商提出了一個必須面對的問題：如何發展和演進現有的通信網絡(luò )，在滿足用戶基本通信需求的同時，能夠快速地提供新業務，有效地降低運營商的網絡(luò )建設和維護成本，實現語音、數據的綜合接入，最終實現三網合一的目標。
針對以上的問題，一些國際標準組織、設備生產廠家、以及運營商就提出了改變現有的網絡(luò )體系結構，發展下一代網絡(luò )的解決思路。
就目前業界對下一帶網絡(luò )的研究來看，下一代網絡(luò )是可以提供語音、數據和多媒體等各種業務的綜合開放的網絡(luò )構架，它將網絡(luò )中的各種設備按照功能進行分層，以業務為驅動，為用戶提供各種手段的接入，所有的業務，包括實時的和非實時的，均由一個統一的寬帶分組網絡(luò )來承載。
軟交換是下一代網絡(luò )的呼叫控制核心，為那些實時的、需要服務質量保證的業務提供呼叫控制和連接控制功能。它是電信網向下一代網絡(luò )演進的重點。
二 軟交換的體系結構

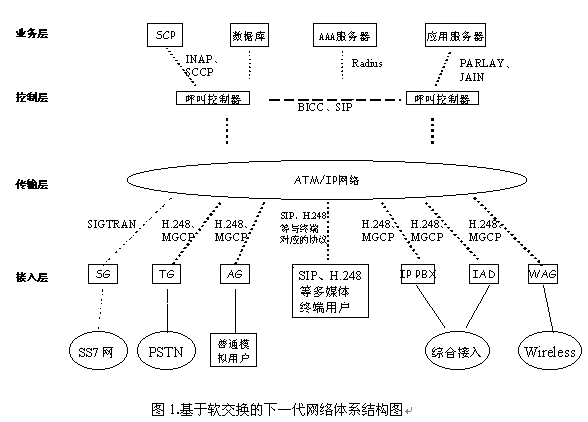

圖1即是基于軟交換的下一代網絡(luò )體系結構圖，它將網絡(luò )分為四層，各層的功能如下：
(1) 接入層：利用各種接入設備實現不同業務的接入，并實現信息格式的轉換。主要的接入設備有：
其中IAD、AG、WAG統稱媒體終結網關。
(2) 傳輸層：用于承載媒體流的高帶寬的分組網絡(luò )，要求有一定的QoS保證。目前主要是指IP和ATM兩種網絡(luò )。
(3) 控制層：是軟交換體系的呼叫控制核心，利用呼叫服務器（或稱軟交換Softswitch、媒體網關控制器MGC），控制接入設備完成呼叫接續。主要功能包括呼叫控制、業務提供、業務交換、資源管理、用戶認證、SIP代理等。
(4) 業務層：該層是軟交換體系最高層，主要利用各種設備為整個體系提供業務上的支持。包括：
三 軟交換對于網絡(luò )發展的解決方案
基于軟交換的體系結構，目前不少廠家提出了下一代網絡(luò )的解決方案，并推出了相應的產品。
從目前的情況看來，基于軟交換的下一代網絡(luò )的解決方案主要有以下幾種。
此方案主要是利用接入層的中繼網關（TG）來替代現有的長途局或匯接局，完成長途傳輸及本地匯接功能。其中還要用到信令網關（SG）來實現七號信令在IP網絡(luò )的承載，以實現現有網絡(luò )（PSTN、ISDN、PLMN等）與軟交換網絡(luò )的互通。目前幾個主要廠家基本上都有長途傳輸及本地匯接解決方案的設備提供。
此方案利用媒體終結網關（AG、IAD等）提供窄帶和寬帶綜合接入，取代現有網絡(luò )中的C5交換局。該方案由軟交換來實現傳統語音業務呼叫的控制。
目前設備制造商陸續推出了IAD、AG的相關產品，支持VOIP的基本呼叫和部分的補充業務；有些還支持VoDSL、2G接入用戶的基本呼叫與補充業務，支持PBX、光纖以太網、幀中繼接入。并計劃在不久后提供VPN、個人移動性、廣義CENTRAX等業務。
此方案利用多媒體服務器實現新業務的創(chuàng )建與實施，并提供公共的API接口，易于開發新的業務和應用。目前很多設備廠商都有了相關的產品或實驗室產品，如：西門子的MMA-2，北電的IMS等。在不久后將能夠支持的業務多種有特色的多媒體業務應用和第三方通過開放業務接口的業務應用和開發。
3G業務解決方案為移動用戶提供各種寬帶和多媒體業務，并提供多種移動性相關的業務。具體指3G無線用戶通過接入設備連至無線媒體網關，并通過軟交換的核心網絡(luò )和3G服務器提供3G的話音和數據業務。
3G的解決方案為固定網和移動網的融合提供了可能。
四 下一代網絡(luò )的融和
從現有的電信網絡(luò )向下一代網絡(luò )的演進并非一日之工，使用軟交換體系構建的新網絡(luò )將和目前存在的電信網并存相當長的時間，軟交換體系可以通過網絡(luò )互通和現有網絡(luò )并存，并最終取代現有的網絡(luò )，向用戶提供承載在分組網上的寬帶、多業務應用，最終實現現有數據、語音和移動網絡(luò )的融合。
1 軟交換體系與現有網絡(luò )的互通
1.1 與PSTN/ISDN網的互通
軟交換體系與現有PSTN/ISDN網的互通，可以通過中繼媒體網關（TG）和信令網關（SG）實現。其中由TG作為互通點，與PSTN網絡(luò )中的網關局完成網絡(luò )互通；七號信令則是通過七號信令網的STP與信令網關相連來實現互通。當一個PSTN/ISDN用戶發起呼叫時，設有互通點的交換局將信令通過STP和信令網關傳遞給呼叫服務器，呼叫服務器進行地址解析找到被叫方，然后控制中繼網關建立呼叫。
1.2 與現有IP電話網的互通
目前國內的IP電話網多是按照H.323體系來建設的，軟交換體系與IP電話網的互通點設在軟交換體系的呼叫服務器與H.323體系最低一級的關守之間，互通采用的協議是H.323。
當從軟交換體系發起到H323網絡(luò )的呼叫時，呼叫服務器通過H.323協議請求與其互通的關守進行地址解析，得到被叫方的H.323網關地址后，呼叫服務器控制主叫方的媒體網關與之建立呼叫通路。反之亦然。
1.3 與現有智能網的互通
軟交換體系與現有智能網的互通指的是在軟交換體系中的用戶能夠享受到現有智能網上開展的各種業務。此時首先要求控制層的呼叫服務器能夠支持中國的INAP信令。其互通點設在呼叫服務器與智能網的SCP之間。
當一個用戶發起一個智能網業務（如800）的呼叫時，呼叫服務器通過INAP信令通知SCP， SCP控制業務流程。對于SCP來說，呼叫服務器相當于一個SSP。
1.4 與第三方業務者之間的互通
軟交換體系的一個優勢在于其可利用第三方的力量，靈活、迅速的提供業務。具體實現方法由開放的APIs與第三方的應用服務器相連。目前開放的APIs的應用有兩種方式：1、MGC與所有應用服務器(包括第三方)之間采用；2、MGC與主應用服務器相連，主應用服務器與第三方應用服務器采用APIs，第三方應用服務器通過主應用服務器控制MGC。
2 用軟交換體系實現網絡(luò )融合

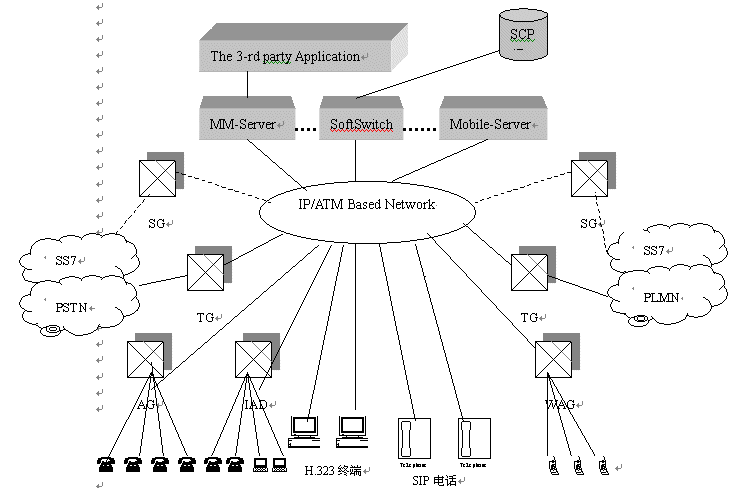

軟交換體系可以方便的實現話音業務在IP網絡(luò )上的承載，從而達到語音和數據網絡(luò )的融和，用戶可以通過綜合接入設備，方便地實現語音和數據的業務；多媒體服務器上提供的多媒體業務和由第三方通過開放的第三方接口（API）開發的業務又為用戶提供了豐富的業務選擇。同時，軟交換體系的分組網承載和分層的框架結構思想與3GPP所提出的移動網絡(luò )CS域的分組化和分層化（UMTS R4、R5版）思想相吻合，這就使得未來的移動網絡(luò )可以構建在軟交換體系思想下，與話音和數據網絡(luò )共用統一的分組網絡(luò )承載，通過相應的移動業務服務器來提供移動用戶的接入，從而實現語音、數據和移動網絡(luò )的融合。具體結構如下圖所示：
（點擊看大圖）
從上圖的結構可以看出，由于下一代網絡(luò )采用基于分組核心網的技術，通過軟交換構造的下一代網絡(luò )在管理上、業務上很容易實現融和，各種用戶（固定的語音用戶、數據多媒體用戶、移動用戶等）可以通過統一的核心網接入，并且享受到網絡(luò )中的各種業務（其中包括第三方通過開放接口提供的業務），網絡(luò )運營和管理的成本將大大下降；同時，業務的開放性也加快了業務的提供速度，第三方的加入將改變以往設備驅動市場的模式，運營商可以根據市場的需求靈活地選擇第三方作為合作伙伴，快速地開發各種用戶感興趣的業務，從而增強競爭力，達到運營商和業務提供上雙贏的目的。
結束語：基于軟交換技術的下一代網絡(luò )可以使運營商通過分組的網絡(luò )實現全業務的提供，未來網絡(luò )的融和將可以通過下一代網絡(luò )技術實現。但是應該看到實現網絡(luò )的融合并不是一朝一夕的事情，下一代尚有許多技術問題需要解決,在其發展過程中會(huì )受到許多不可預知因素的影響。作為核心分組網絡(luò )的IP網上的QoS保證、網絡(luò )安全性的進一步解決、網絡(luò )用戶的鑒權、IP地址容量的解決，IPV6和IPV4的互通；業務層面的API的標準化、業務提供的鑒權；以及3G標準化的進程和3G設備的生產情況都將是我們必須關注和研究的問題。
