網絡(luò )適配“三套車”
——SIGTRAN協議互通適配策略比較
2003/05/19
解決PSTN信令和NGN網絡(luò )互通的典型協議棧是SIGTRAN協議棧。該協議棧在IP層之上，分為兩個層次，一個是SCTP（流控制傳輸協議）協議層，提供信令在IP層之上的及時、可靠和基于連接的傳輸，即信令傳輸層；另一個是由M3UA（MTP3用戶自適應層）、M2UA和M2PA（MTP2對等適應層）組成的適配層，在信令網關上終結一定層次的PSTN信令（如MTP2、MTP3），將該層協議和其在軟交換的上層協議之間的標準的適配層消息在SCTP上傳遞。由于被終結的PSTN信令協議層次不同，如MTP2（消息傳遞部分第2層）等同于數據鏈路層，MTP3類似于網絡(luò )層，相應地會(huì )造成信令網關、PSTN網絡(luò )和軟交換組網形式的差異，特別是能力的差異。
M2UA方式

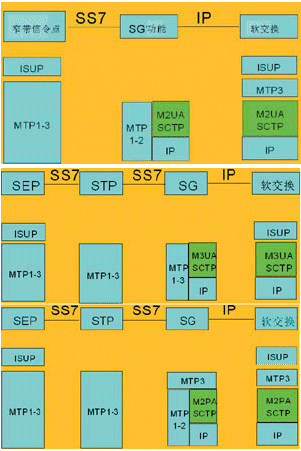

M2UA協議在信令網關功能上終結MTP2協議，將MTP2和MTP3之間的原語封裝成M2UA消息，在信令網關功能和軟交換設備間傳遞，如圖1所示。
M2UA協議互通組網的原理和特點：
·信令網關（SG）終結MTP2協議，將MTP2、MTP3之間的原語封裝為M2UA消息，在信令網關功能和軟交換設備間傳遞，信令網關與軟交換分別實現MTP1/2和3層功能；
·SG自身不需要占用信令點，所有MTP3路由鏈路數據在軟交換上管理；
·一個SG可以為多個軟交換服務，不再需要支持額外的功能。
M3UA方式
M3UA協議在信令網關功能上終結MTP3協議，將MTP3和MTP3用戶（如TUP、SCCP、ISUP）間的原語封裝成M3UA消息，在信令網關功能和軟交換設備之間傳遞，如圖2所示。
從圖中可以看出，軟交換和信令網關功能使用M3UA協議，軟交換只須具備MTP3以上層次的窄帶協議。信令網關功能則必須實現MTP1、2、3層。信令網關在M3UA方式下即可充當信令代理（信令網關和軟交換共享信令點碼），也可以用信令轉接點（STP）方式轉接信令（信令網關擁有自己獨立的信令點碼）。
信令代理方式的特點：
·由于信令網關具備信令點碼，信令網關要為多個不同信令點碼的軟交換做代理，必須具備多信令點功能；
·由于MTP3層無法區分兩個具備相同信令點碼的點，因此使用M3UA協議時，軟交換有且只有一個信令網關作其代理（對一個特定的信令點），存在著明顯的網絡(luò )單點故障，一旦代理信令網關故障，則軟交換和PSTN信令中斷；
·由于軟交換沒有MTP3層，可以不必配置MTP3相關的數據，維護相對簡單。
M3UA的信令轉接方式：
在M3UA信令轉接方式下，信令網關的功能類似于信令轉接點，盡管信令網關和軟交換之間仍然傳遞的是M3UA消息封裝的MTP3層間原語，但是由于信令網關具備獨立的信令點，其上的MTP3層即可執行類似STP上的MTP3的動作（如發出TFA允許傳送、TFP禁止傳送消息），導致的直接結果是，將信令網關和軟交換之間的SCTP連接類同于一條傳統的信令鏈路，對這段通路的管理不再是代理方式下那種純粹的“層間通信”管理，而是標準的信令鏈路管理。
M3UA方式具有以下組網能力和特點：
·軟交換可通過兩個應用M3UA信令轉接點方式的信令網關和PSTN網絡(luò )信令互通。這兩個信令網關可以和成對使用的STP設備一樣，進行相互備份，實現網絡(luò )級備份，從而提高了網絡(luò )的可靠性。此外，這種方式相對于M2UA方式，由于在轉發方式下鏈路組間備份成為可能，因而工作的可靠程度也提高了；
·信令網關可以為多個具備不同信令點的軟交換服務，而不需要具備多信令點功能；
·信令網關和軟交換間的信令通路可以像PSTN鏈路一樣進行管理，各種狀態（連通、阻斷、禁止、擁塞）均可通過信令網關準確地映射到PSTN信令網；
·由于軟交換只有MTP3用戶協議，因此信令在軟交換必須落地，不能再轉發。
M2PA方式
嚴格地說，M2PA協議實際上不是一種適配協議，而是和SCTP協議一起實現MTP2的功能。通過M2PA協議，一條SCTP在IP網的連接被完全封裝成一條信令鏈路，而M2PA層上的MTP3協議可以像管理一條PSTN信令鏈路一樣無縫地對其進行管理。這種方式，相當于完全保留了成熟的MTP3信令網絡(luò )和信令鏈路管理功能，對IP信令鏈路進行管理，僅僅更換了PSTN信令網的信令承載。
從圖中可以很清楚地看出，信令網關和軟交換使用M2PA互聯后，擁有對等的協議層次，這樣就和前面使用適配協議有了本質的區別：即在信令網關和軟交換間傳遞的不再是層間原語，而是信令消息。
M2PA協議的組網能力如下：
·信令網關和軟交換均具備獨立的信令點碼；
·軟交換可以通過兩個應用M2PA信令轉接點方式的信令網關和PSTN網絡(luò )信令互通，這兩個信令網關可以和成對使用的STP設備一樣，實現網絡(luò )級備份；
·信令網關可以為多個具備不同信令點的軟交換服務，而不需要具備多信令點功能；
·兩個信令點間的M2PA“鏈路”為“一段式”信令通路，信令網關和軟交換之間的信令通路可以像PSTN鏈路一樣進行管理；
·軟交換必須實現MTP3層及其相應的數據配置管理。
特別需要指出，軟交換可以不是信令的落地點，必要時信令可以再次中轉，組網非常靈活。
網絡(luò )世界(cnw.ccw.com.cn)
