VDSL標準的進展和應用方向

2003/07/23

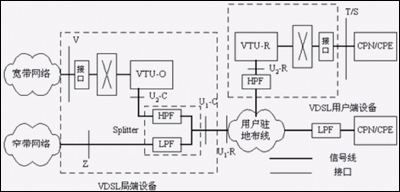

圖 VDSL 系統參考模型

　　VDSL系統與ADSL一樣，可利用普通電話銅纜在不影響窄帶話音業務(POTS、ISDN) 的情況下，傳送高速數據業務。VDSL的系統結構也與ADSL很相似，參考模型見上圖。VDSL局端設備與用戶端設備之間通過普通電話銅纜(U1C與U1R參考點之間)進行點對點傳輸。其中，VTU-O、 VTU-R分別是位于局端和用戶端的VDSL收發器。業務分離器(Splitter，包括HPF和LPF)將同一對電話銅纜上傳輸的VDSL與窄帶業務(或ADSL) 相分離。

VDSL標準的進展

　　在國際標準方面，歐洲標準組織ETSI和北美標準組織ANSI都制定了VDSL標準，標準中同時包括了QAM（正交幅度調制）和DMT（離散多音復用）兩種線路編碼而未作選擇。

　　ITU的標準只規定了VDSL功能的總體框架和基本要求，而線路編碼等很多具體問題仍有待進一步研究。

　　VDSL技術最適合在用戶相對密集、銅纜距離較短的地區，提供高速數據接入業務，因此在東亞國家(如韓國、日本)的應用不斷推廣，在我國也得到了設備制造商和運營商的關注，并進行了不少測試和試驗。

　　為規范和推動VDSL技術在我國的應用和推廣，傳送網與接入網標準組于2002年初開始研究制訂我國VDSL的行業標準。此標準的起草由中國電信集團公司牽頭，國內六個設備制造商和研究機構參與。目前，此標準已經完成并于2002年底發布。

　　此標準在參考相關國際標準的基礎上，從VDSL技術的應用出發，對VDSL的頻段劃分方式、功率譜密度(PSD) 、線路編碼、傳輸性能、設備二層功能、網管要求等重要內容進行了規定。由于電話銅纜上的頻譜是一種重要資源，頻段劃分方式?jīng)Q定了VDSL的傳送能力(速率與距離的關系)，進而決定VDSL的業務能力，因此頻段劃分方式的確定成為VDSL標準制訂過程中最為重要的內容。

　　此標準從中國的實際情況出發，既適應接入網絡(luò )總體流量的非對稱特性，又考慮滿足一些對上行速率要求較高、接近對稱的業務需求；既考慮當前技術和設備狀況，又兼顧未來技術發展和一段時期內可能的業務需求，提出了中國的VDSL頻段劃分方式。這種方式在Plan998 的基礎上，將DS2與US2的頻段位置互相對調，這樣，既可保證短距離時下行的高速率，又能擴大對稱或接近對稱速率的覆蓋范圍。另外，如果在同一線對上有ADSL業務共存，DS1可從0.9MHz開始。

　　目前，基于QAM的VDSL技術已經比較成熟，應用在不斷推廣，設備成本也在不斷下降；而基于DMT的VDSL技術也在進一步發展，但商用化程度還不高。另外，近來ADSL技術的標準也有了很大進展。新一代ADSL標準ADSL2已在2002年5月的 ITU-T會(huì )議上通過，在傳送能力、線路診斷能力、降低功耗等方面與目前的ADSL技術相比有很大提高。ADSL+標準于今年1月的ITU-T會(huì )議上討論并通過。因此，在未來的一段時期內，運營商在高速DSL接入技術方面將面臨 VDSL QAM、VDSL DMT和 ADSL2/ADSL+三個主要方向的選擇。

VDSL應用方向

　　1、 酒店客戶(包括個別小區須建立網絡(luò )社區服務)由于有內部VOD系統，需要大于1.5M的帶寬 。

　　目前很多高級酒店都須建設內部信息系統，如高速上網、VOD等。這時采用VDSL，可以充分利用酒店自身的雙絞線資源，又可提供10M以上帶寬滿足業務需求。

　　2、部分企業(特別是網吧)需要對稱高帶寬的專線接入或者互連 。

　　現在各地的網吧發展特別迅速，網吧成了寬帶收入的主力來源之一。如果利用ADSL接入，由于A(yíng)DSL為不對稱的DSL技術，存在上行帶寬較小(一般小于640kbps) ，但網吧由于有QQ網上聊天、網上互動游戲等需要較大上行帶寬的業務，因而ADSL無法支持。而VDSL在1KM時可達雙向對稱12M以上，足夠支持這種企業級用戶的高帶寬需求。另外，一些大中型企業也需要超過ADSL所提供帶寬的專線接入或互連業務。

　　3、VDSL作為網絡(luò )接入的中繼接口，降低了綜合建網成本。

　　由于VDSL與LAN技術有著“親密的血緣關系”，所以如何將LAN和VDSL技術的優點結合起來，提供一種更高效、更經濟的接入手段，同時又能滿足用戶對高帶寬的需求是很多運營商都很關心的問題。

　　4、有特殊IP業務需求(如組播視頻等)的場所。

　　隨著寬帶接入網絡(luò )的覆蓋，業務需求也會(huì )隨之增強。特別是視頻業務，如遠程教育、股評和網絡(luò )電視等，這些視頻業務都要求基礎網絡(luò )提供組播支持能力。VDSL在鏈路層直接采用LAN封裝，和五類線以太網接入對于IP業務的支持能力完全一致。因此，利用VDSL開展組播視頻等業務的能力非常強大。（本文由中國電信、上海貝爾阿爾卡特公司提供）

以太網接入VDSL的發展契機

　　國內寬帶市場正在起飛的階段，主要的接入方式是ADSL和Ethernet（以太網）技術為主。雖然中國電信去年已決定將市場發展的重心轉移至ADSL，不過以太網接入用戶仍然占有很大的市場份額。

　　從技術發展的角度來看，Ethernet已是應用得相當成熟的網絡(luò )技術，更重要的是每個接口的成本大約只占ADSL的三分之一，十分符合我國的國情。但是由于在用戶和住宅中鋪設得最廣的仍然是電話線路，Ethernet線路仍不普及。而要重新建設以太網線路又需要時間，若能利用現有的電話線路傳輸以太網數據將大大節省運營商的時間和經費。因此，基于電話線傳輸的以太網接入VDSL就有了發展契機。

以太網接入VDSL有如下優點：

　　延長Ethernet傳輸距離。Ethernet在發展上遇到的困難在于距離受到限制，一般只能傳50米-100米。而當利用VDSL時，其距離將可達300米-1000米。因此這樣的技術方案可以大大地延長了Ethernet的傳輸距離。

　　降低成本。由于Ethernet不像電話線一樣普及，因此對運營商來說，發展Ethernet的最大的問題就是需要從零做起，重新布線。以太網接入VDSL因為架構在電話線上，而家中的電話線幾乎都是現成的，因此可以省下大筆的經費，具備成本發展效益。國內市場目前采用以太網接入的方式開通率仍很低，使得服務提供商投資及運營風險提高，采用以太網接入VDSL所帶來的成本效益對運營商來說將是不錯的解決方案。

　　國內目前整體網絡(luò )環境對于以太網接入VDSL也提供了發展的條件。首先，原來VDSL因價格昂貴，許多廠商多半青睞ADSL。不過現在VDSL的價格已經降到約幾百元人民幣以下，和ADSL價格相當，因此很多集成商也開始考慮采用VDSL的解決方案。其次，作為光網絡(luò )構架的后端必須要以考慮VDSL這樣的高速度。整體看來國內目前正在架構的光網絡(luò )環境足以讓以太網接入VDSL能夠穩步發展。未來以太網接入VDSL需求將大幅提高，必將有一個非常美好的前景。

中國通信網(www.c114.net)—UT斯達康公司提供
