構建小區樓宇PLC網絡(luò )

孫蔚林 2003/09/08

　　利用普通220V電源線作載體，將IP寬帶信號接入每個家庭的PLC(Power Line Communication)網絡(luò )正在進入小區/樓宇市場。它是通過電力線網絡(luò )單元(PNU)將寬帶接入信號經正交頻分復用(OFDM)調制、匯入小區/樓宇電力變壓器用戶輸出線上，再經電源線送到各家各戶。PC、IP Phone、Fax設備均可通過房間內部的電源插座寬帶接入Internet。

　　多種結構

　　PLC網絡(luò )主要有寬帶到小區變壓器+PLC方式，樓宇/PLC方式，樓層/PLC方式等幾種接入方法。寬帶信號可以由DDN、FR、xDSL、LAN、WLAN等任意一種方式引入，你可根據環境組合成不同的網絡(luò )拓撲。

　　對于由一臺電力變壓器負責小區供電，多組獨樓獨戶院落構成的別墅小區，具有小區住戶少、用電量不大，線路環境簡單距離適中的特點。平均每戶只有一到兩臺微機上網，在小區配電間公用電表箱處可使用多端口數據集中器做數據耦合，將信號送進每戶的電力線。用戶端只要在電源插座與計算機USB口間串接一個PLC Modem即可使用。施工不用進樓，安裝簡單、成本低。

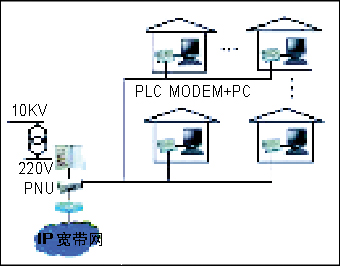

PLC 小區結構圖

　　由傳統六層磚結構樓房組成的住宅小區，有小區住戶較多、用電量大、線路環境復雜設備老舊的特點。上網率一般小于50%，可采用小區內LAN寬帶、樓內PLC的方式。在分配到樓宇電力線引入端的公用電表箱處，使用數據集中器將寬帶信號數據接入電力線，由PLC系統將數據送入各戶，整個施工無須改動任何配電線路。此方式也適合塔樓結構的住宅建筑小區。對于上網率特別高的公共場所/樓層(如辦公樓、賓館、招待所等)，可使用寬帶信號到樓層+PLC方式解決。

　　設備分類

　　所有的PNU功能上都是電力線載波調制方式來傳送網絡(luò )信息，但用途各有不同，這是大家所關心的問題： 設備一：PLC數據集中器，它是配電網的專用寬帶電力線接入設備，一個LAN端口用于橋接寬帶網絡(luò )，六路數據端口可將數據信號耦合進不同的用戶電力線，適合配電間安裝使用。 設備二：PLC網橋，配有一個電力線端口和五個100Base-T以太網端口，用于PLC網與其他不同網絡(luò )之間的橋接，它可以將家庭內部一個多臺電腦及共享打印機組成的小型網絡(luò )與電力線寬帶接入。如果愿意也可以把它作為寬帶電力線接入的耦合設備來使用。設備三——PLC路由器，同樣配有一個電力線端口和多個以太網端口，具有寬帶電力線接入耦合、路由多重功能，可以把PLC網中用戶數據通過路由發送到Internet。當然，大家也可用它將家庭內部小型網絡(luò )與電力線寬帶接入，實現共享。

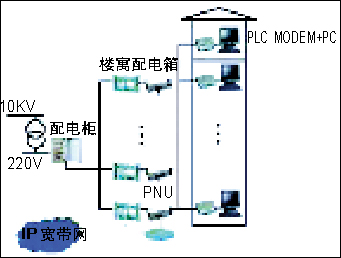

PLC 樓宇結構圖

　　目前PLC系統網上傳輸速率一般為14～45Mbps，到用戶終端約2Mbps帶寬。主要廠家有ascom、Xeline、Oneline、Intellon等。

　　上網選擇

　　當你家只有一臺電腦上網時，很簡單只要具備一只PLC Modem(電力貓)，將它電源插頭插在室內任意一個電源座上，另一端插入微機USB或LAN端口即可使用。

　　多臺微機同時上網有兩種選擇，一是使用多臺PLC Modem插在家中不同電源插座上分別上網，適用于面積大且復雜結構的居室情況。二是家庭內部組建一個小型網絡(luò )，通過PLC Modem或PLC網橋共享一個帶寬出口方式上網，這樣可增加通道速率，也可減少上網開支還可以實現打印共享等功能，具備的條件是每臺微機都要有LAN端口。

　　需要關注這樣一個問題：PLC網絡(luò )是利用配電網進行共享模式的數據傳輸系統，當傳輸速率一定時，上網人數越少網速越快。規劃者可根據小區用戶的在線比率、數據下載比率及最小需求速率合理確定網絡(luò )覆蓋范圍。典型的配置中，一般一個PLC數據通道能夠在2Mbps的最佳傳輸速率下支持80個用戶。
