安全 融合 穩定--SMC網吧解決方案
2004/04/22
互聯網發展為網吧提供了強大和穩定運營平臺，在近八年的發展歷程中，網吧行業一直遭人非議，直到近期國家關于網吧行業連鎖經營的新政策出臺后，受到了包括電信運營商、設備商、軟件、游戲廠商等產業正規軍的關注或青睞。為了在激烈的競爭中立足，為網民提供更好的服務，初期投入、提供內容服務、系統穩定性、服務質量、運行速度、運營維護成本管理維護等在網吧經營中顯得極其重要，而選擇一套運行穩定、具有優秀的性?xún)r(jià)比的網絡(luò )設備，則是網吧經營者著重考慮的問題。
【網吧網絡(luò )應用需求】
網吧是網絡(luò )應用中一個比較特殊的環境。網吧中的節點經常同時不間斷地在進行瀏覽、聊天、下載、視頻點播和網絡(luò )游戲，數據流量巨大，尤其是出口流量，來網吧消費的網民，上網的需求各異，應用十分繁雜。目前電信運營商也關注這一領域與之展開合作，這些特殊性決定了網吧對于網絡(luò )設備的需求有著以下幾個共同點：網絡(luò )應用類型多樣化，對網絡(luò )帶寬、傳輸質量和網絡(luò )性能提出了更高的要求。網絡(luò )應用要集先進性、多業務性、可擴展性和穩定性于一體，不僅滿足顧客在寬帶網絡(luò )上同時傳輸語音、視頻和數據的需要，而且還支持多種新業務數據處理能力，上網高速暢通，大數據流量下不掉線、不停頓。具有豐富的特色功能和常見和冷偏應用兼顧和高度的穩定性和可靠性，保證能長時間不間斷穩定工作。且配置簡單易管理易安裝用戶界面友好易懂，并且要具有優異的性能價格比。
【SMC網吧解決方案】
SMC是全球領先的生產先進網絡(luò )通訊產品廠商，曾參與制定了高品質、標準基礎連通和互聯網接入解決方案的標準。其產品涉及以太網產品、無線網絡(luò )設備以及SOHO設備。SMC公司為保持在競爭中的領先地位，同時保持產品價格的競爭力，運用其年收入的8%作為新產品的研究和設計。世界上許多知名的計算機公司均與SMC公司建立了良好的合作關系，在歐美地區品牌知名度名列第二。根據近年來網吧的發展特征，SMC為廣大網吧建設者推出了一套價格合宜，管理方便、獨具融合創(chuàng )新的基于千兆以太網及IP技術架構的網吧解決方案。

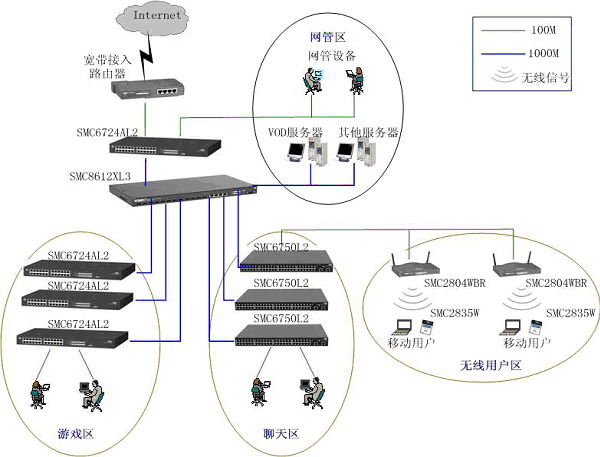

下圖為SMC網吧組網方案拓撲圖
目前，網吧正在由分散經營、各自為政的經營模式，向連鎖化、規范化、專業化的方向發展，因此通常規模都較大，工作站較多，且其中的PC機許多皆為無盤PXE啟動方式。另外網吧還同時提供網絡(luò )競技游戲、視頻聊天、VOD影視點播等各種服務，因此在方案中，核心網絡(luò )設備必須具有高容量，要能充分滿足網民上網對網絡(luò )帶寬的需求，以及提供快速的智能處理過程。同時，由于網吧中的網絡(luò )應用較為復雜，必須針對不同應用劃分不同VLAN，從而保證網絡(luò )的安全性和可管理性。因此，所選用的核心設備還必須具有千兆三層線速轉發功能，才能提供長時間的運行時間。
SMC網吧組網方案中選取了SMC8612XL3千兆骨干網管型路由交換機作為網吧核心設備。此款可管理、配置簡單的千兆交換機最多可以支持到12個千兆光纖接口，全mini-GBIC的插槽設計提供了非常高的彈性，可選的冗余電源組，可以提供網吧更長時間的不間斷運行。并且具有三層線速轉發能力，保證無盤工作站與服務器網絡(luò )通道高速安全流暢，還保證了網吧里不同區域VLAN間的互訪，是理想的骨干交換機。同時通過 L2/L4訪問控制列表(ACL)可以很好地防止網吧被非法入侵。結合應用需求，并且可支持網吧里娛樂(lè )活動的服務器群(包括WWW、FTP、流媒體服務器、VOD服務器等)。
二級交換設備SMC6724AL2和SMC6750L2為網管型交換機組，專為大中型組織設計，功能豐富，性?xún)r(jià)比高。支持基于WEB的界面配置，使得普通的網吧管理員也可以輕松管理。SMC6750L2具有48個百兆銅纜端口，非常適合網吧對端口密度的要求，同時已經集成了2個千兆銅纜端口，無需另外花費額外的開支購買模塊，即可實現千兆骨干上聯。同時SMC采用了VLAN技術進行虛擬網絡(luò )分區。VLAN子網隔離了廣播風暴，對于一些重要機器(如管理機，貴賓區)實施了安全保護。當某一區域物理位置發生變化時，只需對交換機進行設置，就可以實現網絡(luò )的重組，同時節約了網絡(luò )成本，使每個區域分配不同的優先級，以保證所有的顧客都可以流暢地使用網絡(luò )。
網吧的多元化發展，使得網吧對無線上網的需求也越來越多。一些特色網吧專門開辟了貴賓區。貴賓區的網民對環境和網絡(luò )性能要求更高，所以通常在貴賓區通常為無線上網區。WLAN方式由于安裝簡便維護簡單使用自由靈活，在網吧應用中有更多的優勢，許多商務人士以及出差人士在網吧自由暢游無線網絡(luò )，實現實時的移動辦公，隨時隨地享受信息查詢、網上證券、視頻點播(VOD)、網絡(luò )游戲等一系列寬帶信息增值服務。SMC的無線產品SMC2804WBR無線寬帶路由器，可以把無線傳輸速率大幅度提高到54Mbps，是傳統11Mbps 無線網絡(luò )的5倍，大大提高了無線網絡(luò )速率，她還支持802.1x和WPA，保證無線客戶端的安全，令顧客享受完美的網絡(luò )。
網吧經營者還要選擇功能穩定可靠的網卡。SMC2835W 54Mbps無線網卡提供了比802.11b無線網絡(luò )產品快至5倍的速率，并能完全與原有的802.11b無線產品相兼容。可以用于視頻、多媒體等對帶寬要求較敏感的應用。無線客戶端現在可以簡單地獲得即時的、無縫結合的高速率網絡(luò )連接。支持64/128-bit的WEP加密和WPA，802.1x認證，使得只允許通過認證的用戶才可訪問網絡(luò )。安全有效合理的保障了網吧經營者的投資。
【方案特點】
本方案采用"千兆光纖干線，百兆交換到桌面"的設計思路，各骨干線路均為1000M。骨干網通過高速線路接入INTERNET，網吧內實現主干千兆交換、百兆到點，整個網吧內實現無阻塞通信。根據顧客的不同消費需求，將網吧分為了網絡(luò )游戲區、聊天區、貴賓區等，根據不同區域的特點，細化了不同網絡(luò )的解決方案。方案中采用的核心設備和二層設備都支持802.1Q標準VLAN和IGMP組播協議，為VOD、多媒體娛樂(lè )等豐富應用的開展打下了堅實的基礎 。通過劃分VLAN，MAC地址綁定來劃分了不同類型用戶，很好地滿足網吧的各項業務應用需求。此外，SMC的豐富無線網絡(luò )產品可以很靈活的滿足網吧的組網需求，投資少、施工快。在提供高性能的同時，還保證很好的安全性，既支持基于802.11b標準的安全機制，又支持動態安全鏈路，以及基于802.1x的增強性安全或認證功能。
【附件】：解決方案網絡(luò )硬件設備清單：
SMC8612XL3：
具有12個1000BASE-X SFP端口(支持mini-GBIC模塊)和4個關聯的1000Base-T千兆端口的3層千兆交換機。
SMC6724AL2：
具有24個10/100 UTP端口, 自動線序偵測, 2 個插槽用于可選的100FX, 1000SX, 1000LX, 1000T 端口模塊二層網管交換機。
SMC6750L2：
具有19.2Gbps無阻塞交換構架，48個自動MDIX百兆端口和2個combo千兆端口二層網管交換機。
SMC2804WBR：
Barricade g 11/54Mbps無線寬帶路由器。支持Virtual Servers和DMZ, IEEE 802.11g向下兼容 IEEE802.11b, 支持64/128位WEP加密,支持Wi-Fi 保護訪問(WPA),802.1x認證和授權,支持MAC/IP地址過濾和URL過濾, 支持Nitro技術，可達3倍吞吐量。
SMC2835W：
EZConnect g 32-bit無線11g網卡，64/128-bit WEP加密，支持IEEE802.1x 認證和WPA, 支援 Ad-hoc和Infrastructure 模式。
關于SMC：
SMC是 Standard Microsystems Corporation的簡稱，成立于1971年。尤其在早期即參與了對局域網設備的研發與完善. 其總部位于美國加州的 Irvine市,1997年創(chuàng )立新的SMC Networks Inc后. SMC更是擁有了強大的產品技術的研發優勢及其品質超群的產品線支持。在主要技術領域 (switch、wireless, xDSL VoIP等)均有極其驕人的出色表現。同時與領先的ASIC提供者(Conexant, Broadcom, Intel等知名企業)組成了強大聯盟。
ChinaByte(e.chinabyte.com)
