十年磨一劍－CompactPCI與AdvancedTCA發展綜述

李濤 2005/04/28

一、十年 -- CompactPCI與AdvancedTCA綜述

1、CompactPCI技術

　　從1994年到2004年，CompactPCI技術已經10歲了。經過這十年風風雨雨的洗禮，CompactPCI規范已經由當年孤零零的PICMG2.0單一規范，發展到如今擁有二十多個個性鮮明的兄弟姐妹的規范群體；而CompactPCI技術也由當初的"養在深閨無人識"，發展到現在已經可以大規模成批量地應用于很多行業。

　　十年的發展與演變，CompactPCI令人感嘆，更令人興奮！曾經有人斷言，并行總線的發展應經到了盡頭，CompactPCI技術的路會(huì )越走越窄；也有人說CompactPCI不過是工業計算機的一個昂貴替代品；然而時至今日，縱觀CompactPCI技術的發展，這些論斷多少顯得有些幼稚可笑。CompactPCI的路不僅沒有越走越窄，反而越走越寬：PICMG在修正原有規范的同時，不斷地將最先進的成熟技術納入CompactPCI的規范體系，最大限度地發揮CompactPCI平臺所蘊含的巨大威力；從Hot Swap到Multi-computing,；從PMC到CompactPCI Bridging；從Power Interface到System Management；從H.110 CTbus到包交換背板支持Gigabit Ethernet以及StarFabric，對于行業工程師而言，一個普遍感覺是CompactPCI可以做越來越多的事情，是一項前途無量的技術！而對于設備制造商來說，令人振奮的是似乎CompactPCI技術每發展一步，都會(huì )幫助他們解決一些平臺方面的問題，從而使得他們可以用更短的TTM（Time To Market），獲取更大的市場份額。

　　現如今CompactPCI技術已經在工業控制領域，數據通訊以及網絡(luò )處理領域取得了很廣泛的應用，越來越多的工程師開始認識到這項技術的優越性；而隨著CompactPCI設備成本的不斷下降，其在各行各業的應用規模必然不斷擴大，我們有理由期待屬于CompactPCI的一個輝煌前景！

2、AdvancedTCA技術

　　毋庸置疑，十年來CompactPCI技術取得了充分的發展和長足的進步。但同時在某些行業應用中，CompactPCI也暴露出一些弱點和不足之處。在電信領域，CompactPCI
并不成功，僅在一些邊緣應用（如增值業務）中獲得一些份額，而核心的運營商級應用全是專有設備（Propriatary Equipment）的天下，你幾乎看不到CompactPCI的影子。

　　為什么呢？比較一下當前電信設備的要求與CompactPCI規范，答案很明顯：

電信設備要求：

大容量，高密度：?jiǎn)闻_設備可帶用戶數量越大越好。因此電信設備的板卡面積都遠遠大于CompactPCI的6U×160mm，以容納更多的集成電路芯片。

高性能，高速計算：一些采用新一代集成電路技術的CPU功耗已高達70W，而一張板卡擁有兩顆甚至3顆不同的CPU已不稀奇。在這種情況下，CompactPCI規范已不適用。

高帶寬，高速傳輸：即使是CompactPCI帶寬的理論值：500Mbytes/s也遠低于高速電信設備的要求，2.5Gbps甚至10Gbps的傳輸速度已經開始進入人們的視線。

　　在這種情況下，AdvancedTCA應運而生。如果說PICMG"十年磨一劍"，那么這柄鋒利的寶劍就是集萬千寵愛于一身的AdvancedTCA。PICMG充分考慮了電信行業的要求及特點，精心為其量身定做了AdvancedTCA--高級電信計算平臺。其特點如下：

在結構上AdvancedTCA與CPCI、VME一樣，都遵循成熟的IEC60297標準。

AdvancedTCA采用先進的Piont to Piont Switched Fabric 結構，支持多種高速串行通信技術。

AdvancedTCA的板卡面積約為CPCI板卡面積的2.5倍，而且板卡寬度也加大到1.2"（比CPCI寬0.4"），這使得單張板卡容納多顆CPU成為可能，使得CPU帶大功率散熱片成為可能，使得大容量RAM成為可能，因此AdvancedTCA板卡可以支持電信設備大容量、高密度的要求。

AdvancedTCA允許每一張板卡的功耗高達200W，并可以有效地為其散熱，整個AdvancedTCA SHELF的散熱能力高達3KW。開發工程師可以放心地選用高性能大功耗的CPU。

AdvancedTCA擁有先進的完善的系統管理功能，開發工程師可以非常方便地對每一張板卡以及SHELF內部環境進行監控。而且AdvancedTCA可以支持多個系統控制器以冗余方式工作，極大地保證了系統管理的安全可靠性。

我們再回過頭來看看用戶對AdvancedTCA的反應：

對于電信運營商而言，在dvancedTCA出現之前，幾乎所有的電信設備都是專有設備（Propriatary Equipment），不同廠家的設備互不兼容，不可替換，一旦選定一家廠商的設備，就要面臨第二次投資，極大地造成資源浪費！電信運營商為此苦不堪言，一種嶄新地專用于電信設備的高性能通用平臺顯然符合他們的愿望。

對于電信設備制造商而言，他們也在渴望一種通用系統平臺，可以幫助他們有效地將多種應用技術都統一到這種通用平臺上面，從而極大地節省了研發和生產的成本，大大縮短新技術的TTM（Time To Market），增強他們的競爭力。

　　AdvancedTCA正是這樣的通用系統平臺，它凝聚了多方面關注的目光，象一顆光芒四射的新星正在冉冉升起，走向屬于它的輝煌！

二、 AdvancedTCA 核心技術

　　作為新一代電信網絡(luò )的高性能計算平臺，AdvancedTCA融合了很多國際先進技術，在計算性能，網絡(luò )傳輸能力，管理性能等方面都比原有計算架構具有明顯的優勢。AdvancedTCA的核心技術分析如下：

1. Point-to-Point Switched Fabric 點對點交換結構

　　這是一種全新的數據連接結構，在這種"交換結構"的支持下，任何一次數據釋放，不管它在哪一個連接器的哪一個Pin，都有一條單向的數據通路通向任何它想去的連接器的任何Pin。這種數據連接是通過一種交換元件動態地對數據通路進行連接和斷開，從而實現高速數據傳輸。

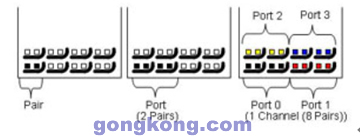

　　AdvancedTCA Fabric 接口信道是建立在LVDS(低壓差分信號)差分對基礎之上，電氣特性需求是建立在3.125GHz 信號基礎之上。數據編碼使用8b/10b 編碼機制。AdvancedTCA A中兩塊板卡的基本連接單元稱作通路，一個通路由4個端口組成，每個端口又由兩對差分信號組成，構成了AdvancedTCA Fabric 接口的最小連接單元。端口的兩對差分信號被映像成一收一發的傳輸模式。下圖描繪了一個差分對、一個端口、以及一個通路的針腳分布。

　　Switched Fabric按照拓撲的不同，分為Dual Star（雙星型），Dual-Dual Star（雙-雙星型），Full Mesh（全網狀）三種結構。

A． Dual Star結構

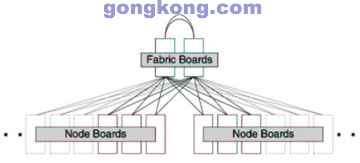

　　Dual Star是所有Switched Fabric中最基本的配置結構。支持Dual Star的背板包括兩個Hub slot，其它的slot都作為Node slot，如圖所示：

B． Dual-Dual Star結構
　　Dual-Dual Star連接兩個獨立的且冗余的Fabric結構，Hub slot被指定位于邏輯slot 1，2，3&4。每一個Node slot支持最少4個通道，每一個通道由8個差分傳輸對組成，這些通道連接所有的slot，組成Fabric接口。

C． Full Mesh結構
　　全網狀背板提供slot與slot之間最大限度的連接。所有的slot都是相同的連接方式，并且可以支持交換板卡（Switch boards）或者節點板卡（Node boards）。全網狀背板可以支持所有類型板卡并且兼容Multi-Fabric系統。

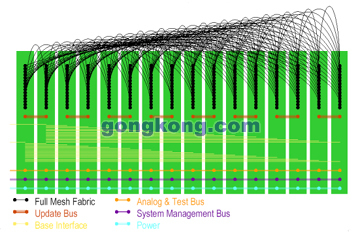

下圖是全網狀背板數據結構示意圖

　　由下而上依次為：電源層，系統管理層，模擬測試總線，基本接口，更新總線，Full Mesh Fabric接口。其中，系統管理總線基于IPMI，并設計為冗余使用，以確保系統管理安全可靠。系統管理總線可以是I2C總線，也可以是星型連接方式。基本接口則是一個雙星型的拓撲結構具有冗余的交換slot和以太網BAST-T信號,在PICMG3.0中提供IP傳輸。

　　不管采用何種拓撲形式，所有信號的連接與交換都要通過背板，因此背板的設計及工藝是至關重要的！信號完整性的考慮，EMC措施的適用，高速傳輸背板的設計經驗，完整的背板測試手段…，這些都是決定系統成敗的關鍵因素！例如威圖公司已經生產出帶寬高達10Gbps的Full Mesh背板，并且通過了嚴格的模擬測試。

2．AdvancedTCA Shelf的散熱技術

　　這應該是AdvancedTCA各項技術中難度最大，最不易實現的一項技術了！PICMG3.0規定了單板熱量高達200W，單臺Shelf熱量高達3KW左右，如何有效散去這3KW熱量顯然是一個很大的挑戰！在這種情況下，只有全面的，綜合運用各種手段的散熱方案才能解決問題：

　　a) 采用散熱能力強，通風量大的渦輪式風機，且可以支持智能化調節轉速。
　　b) Shelf 整體設計充分考慮科學順暢的風流通道，使得風流可以得到正確引導，沿著預先設計好的通道運行。
　　c) 因為ATCA板卡深度較大，需要通過結構設計保證前端插卡有充分的冷卻風流通過，使得板卡上的所有“熱點”都可以得到有效冷卻。
　　d) 需要做熱量以及風流量的模擬測試，以確保ATCA Shelf的結構滿足ATCA規范的散熱要求。
　　e) 還要考慮機柜的情況：當機柜不封閉的情況下，風冷方式可以勝任ATCA Shelf的散熱工作；當機柜完全封閉的情況下，熱空氣很難及時排到機柜外面去，會(huì )造成熱空氣在機柜內部循環，導致環境溫度升高，這時風冷已無法達到散熱目的，必須選用其它散熱方式，如液體冷卻。

A．威圖風冷散熱技術：

　　下面我們以威圖公司的13U AdvancedTCA Shelf為例來介紹ATCA的散熱技術：

其技術規格如下：
Standard system Version VA-1 (Rittal ShMC)

19” x 13 U x 385 mm deep

14 x 6 HP for front boards and RTM

14 Slot backplane with bussed IPMI

4 x fan RiCool

2/4 PEM plugged at the rear

Prepared for 2 x Rittal ShMC (rear)

Interchangeable filter frame

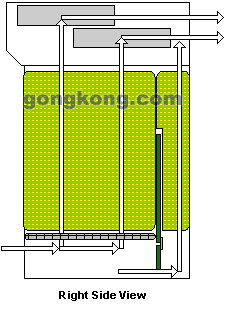

其中4個渦輪式冷卻風扇按照上下兩層排列，
將冷卻風流自下而上吸入，從后面排出。

其風流通道如圖所示：

根據13U ATCA Shelf，威圖公司做了熱量以及風量的模擬分析：
Heat and Flow simulation per CFD
(Computational Fluid Dynamics)
<--圖片標記5-->

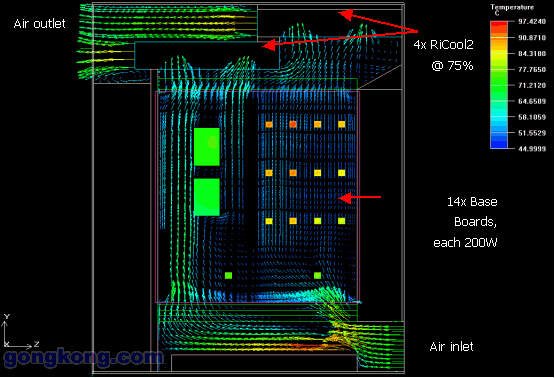

Condition A： 4個Ricool Blowers 以75%的轉速運行：

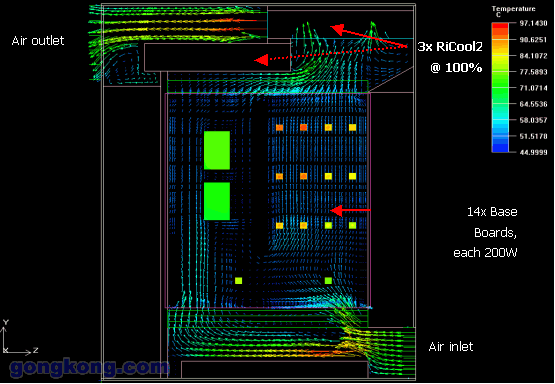

Condition B：3個Ricool Blower以100%轉速運行：

　　根據試驗的結果分析，威圖公司確定了其13U ATCA Shelf的整體設計，并確保其完全符合AdvancedTCA規范對散熱的要求。

B．威圖液體冷卻技術

液體冷卻技術適用范圍：

當系統對散熱的要求甚至高于A(yíng)TCA規范的定義（3KW/shelf）時

當ATCA Shelf處于相對密閉的環境，或者存在溫度非常高的“熱點“區域時

當客戶需要更加緊湊的ATCA Shelf（例如10U或更低..）時

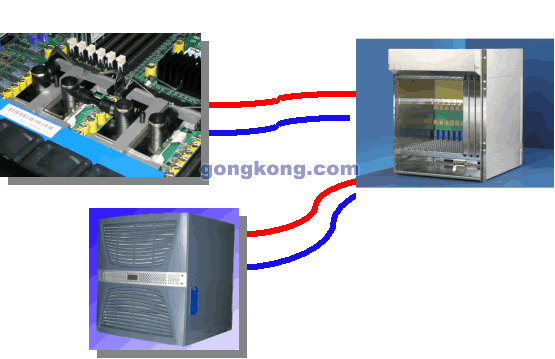

液體冷卻技術圖解：

　　散熱原理：由工業空調提供冷卻循環水，板卡上的“熱點”安裝液體散熱片，散熱片通過循環管道以及特殊連接器與背板連接，背板上由特殊連接器通過循環管道與工業空調的循環系統相連。板卡可以正常插拔，不會(huì )牽連循環管道。

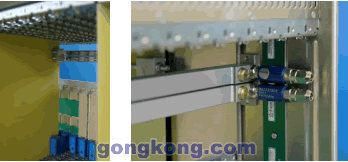

用于連接冷卻循環水的特殊連接器：（如下圖示）

　　特點：使用蒸餾水，帶輸入輸出連接端子，安裝于背板上部Zone3區域。

液體冷卻技術圖示：

3．AdvancedTCA的其它核心技術還包括：電源管理，系統管理等，這里因為篇幅所限，不再一一介紹。

CompactPCI與AdvancedTCA的應用介紹

A． CompactPCI應用介紹：
作為高性能高可靠性的計算平臺，CompactPCI技術在很多行業都取得了廣泛的應用，例如：電信增值業務包括彩鈴，彩話等，軍用通信系統，海軍聲納探測設備，雷達監測設備，實時機器控制設備，測量測控平臺，鐵道信號監測系統，航天航空領域，石油測井計算平臺等等。

下面以威圖公司的CompactPCI系統為例，介紹CompactPCI技術在行業中的應用：

A． ComapctPCI在海軍聲納探測技術中的應用：
　　系統要求：大容量CompactPCI系統，背板可以支持20個DSP處理板卡，并保證充足的電力供應，足夠的散熱能力，以及穩定的工作狀態。

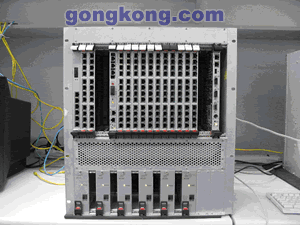

　　威圖配置：12U 20slot CompactPCI系統，12個冷卻風扇風道自下而上，6顆250W CPCI 電源保證1500W的電力供應，同時支持5+1冗余。系統圖片如下圖：

　　該系統目前已通過海上試驗，威圖公司的CompactPCI系統以穩定的性能保證了海上試驗的最終成功。

B． CompactPCI在移動增值業務——彩鈴系統中的應用

　　作為彩鈴系統中最重要的設備——Voice Processing Unit的計算平臺。

　　系統要求：支持8個slot CompactPCI插卡（其中語音卡7個），支持4個熱插拔SCSI硬盤，支持Raid 0，1，3，5；支持風扇故障報警顯示，支持交流電源冗余雙輸入且保證1000W電力供應；系統運行穩定可靠。

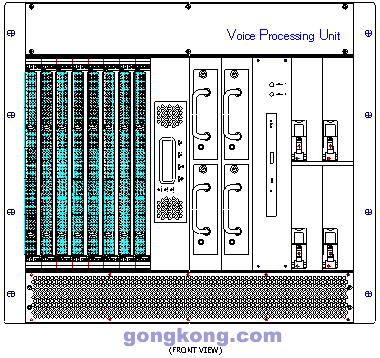

　　威圖配置：8 slot H.110 CompactPCI背板，2個熱插拔SCSI硬盤模組（每一組支持2個熱插拔SCSI硬盤），一個Raid Controller支持Raid 0，1，3，5等，交流雙輸入模塊，4個250WCPCI電源支持3+1冗余。系統配置如下圖：

　　目前該系統已經在現場運行了一年半多的時間，威圖公司的CompactPCI系統以良好的質量，穩定的運行獲得了用戶的一致好評。

B．AdvancedTCA應用介紹：

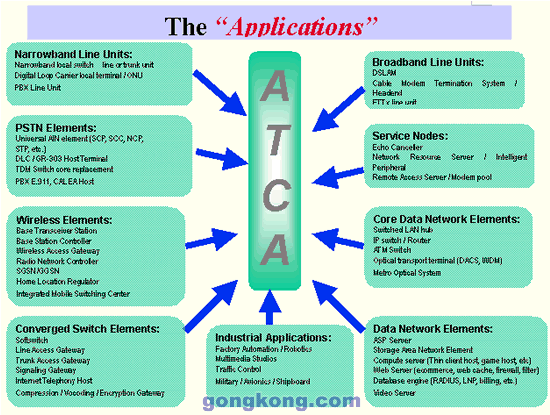

　　AdvancedTCA的設計目的就是作為電信應用的高級計算平臺，因此AdvancedTCA可以作為通用計算平臺在各種各樣的電信行業應用中找到自己的位置，如下圖所示：

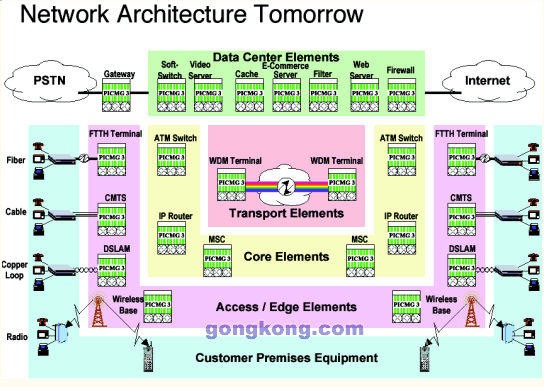

AdvancedTCA在電信網絡(luò )架構中的位置如下圖所示：

　　下面通過威圖公司AdvancedTCA Shelf在電信網絡(luò )中的應用來具體說明ATCA技術的巨大優勢：

1． ATCA在流媒體/IPTV中的應用：
　　在采用ATCA技術之前，流媒體處理平臺一般采用PC-server。一臺PC-server可以處理200個請求，系統集成商從運營商那里得到300，000個請求的訂單，為滿足客戶要求，需要配置以下系統：

　　1500 sets PC-server：For Example：Dell2850 2U
　　150個19“42U機柜：假設一個機柜安裝10個Dell2850
　　這意味著運營商必須為這150個新增機柜準備近300平方米面積的機房，這對于運營商來說是非常非常高昂的成本，因此運營商拒絕此方案。

而采用AdvancedTCA之后又如何呢？
　　一個ATCA board可以處理300個流媒體請求，一臺ATCA Shelf可以取代15臺PC-server，因此采用ATCA shelf作為流媒體處理平臺，只需要30多個機柜就可以了，這大大節省了運營商的運營成本，因而該方案受到他們的歡迎并被最終采納。

2．ATCA在GSM網絡(luò )基站控制器中的應用
　　在采用ATCA技術之前，GSM基站控制器由3臺ETSI 機柜系統組成，總共約有200多塊處理板卡，系統結構冗繁復雜，單卡處理能力偏弱，而且系統總成本偏高。

　　后來客戶采用威圖公司的13U ATCA Shelf作為基站控制器的處理平臺，整個系統結構大為簡化，只需要兩臺ATCA Shelf就可以代替原來的3臺機柜設備！

　　而且性能大為提高，穩定性，可靠性都得到了極大的保證，并且有效地降低了成本。
　　隨著ATCA技術在電信行業影響日漸擴大，ATCA在電信行業的應用必然越來越廣泛。

威圖公司簡介：

　　威圖公司是一家來自德國的跨國公司，在全球擁有50家子公司，20家工廠（其中包括威圖在加拿大滑鐵盧地區的子公司Kaparel —— 著名的CompactPCI/AdvancedTCA廠商），共8000余名員工。主營產品一共分為七大類，其中CPCI/ATCA產品屬于其第二大類產品。威圖公司是PICMG(PCI工業計算機廠商聯盟)的主任委員，也是PICMG的發起者之一，是最“原始”的CPCI/ATCA廠商。威圖公司的CPCI/ATCA產品擁有多項獨特的專利技術，并以開放式架構，兼容性好，配置靈活，定制性強等優點而著稱于業界。公司內有多名資深員工先后在PICMG，IEEE等國際標準或規范組織中擔任要職。基于如此雄厚的實力，威圖公司可以在第一時間內提供最先進的，符合PICMG最新規范的CPCI/ATCA產品。
