SIP在3G網絡(luò )中的應用

2007/04/24

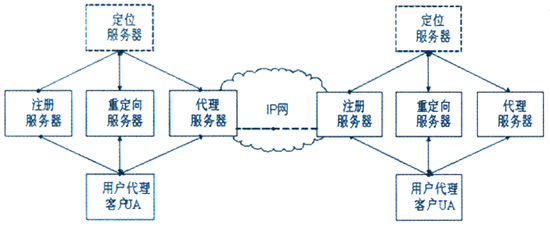

圖1 SIP的網絡(luò )體系結構

　　圖1描述了SIP的基本網絡(luò )體系結構。用戶接入網絡(luò )后首先要向注冊服務器注冊，注冊信息寫入定位服務器中（定向服務器不屬于SIP網元，只是一個數據庫）。當用戶代理客戶UAC要發起呼叫時，它一般將呼叫請求消息發送給本域的出向代理服務器。媒體描述信息以SDP（SessionDescriptionProtocol）的形式在SIP消息體中被封裝并發送出去。代理服務器檢查被叫地址，將請求轉發（可能經過多個中間代理服務器的轉發），直至到達被叫域的代理服務器。被叫域的代理服務器通過查詢定位服務器確定被叫的確切位置，然后將請求轉發給被叫用戶代理服務器UAS。被叫UAS收到請求后，生成響應消息。響應消息將按照請求消息經過的路徑，原路返回到主叫UAC。主叫UAC根據響應消息的內容選擇是建立呼叫、重新發起呼叫或取消該呼叫。如果被叫沒有在歸屬地，主叫將通過重定位服務器重新定位被叫的位置，然后發起請求。

SIP有兩種類型的消息：

（1）請求：從客戶機發到服務器的消息。SIP核心規范定義了6種SIP請求：

　　INVITE—邀請用戶加入呼叫。

　　BYE—終止兩個用戶之間的呼叫。

　　OPTIONS—請求關于服務器能力的信息。

　　ACK—確認客戶機已經收到對INVITE的最終響應。

　　REGISTER—提供地址解析的映射，讓服務器知道其他用戶的位置。

　　INFO—用于會(huì )話中信令。

（2）應答：從服務器發到客戶機的消息，當服務器收到請求時，它就發出一個或多個應答。每個應答都有一個代表事務狀態的狀態碼（100-699的整數）。下面是常用的幾種應答及它們的狀態碼：

　　trying（100）—正在嘗試

　　ringing（180）—正在振鈴

　　sessionprogress（183）—會(huì )話進行

　　OK（200）—好

二、3GPPR5中IMS的基本結構

　　根據3GPP的定義，3G網絡(luò )被劃分為3個域：電路交換域、分組交換域、IP多媒體域（如圖2）。

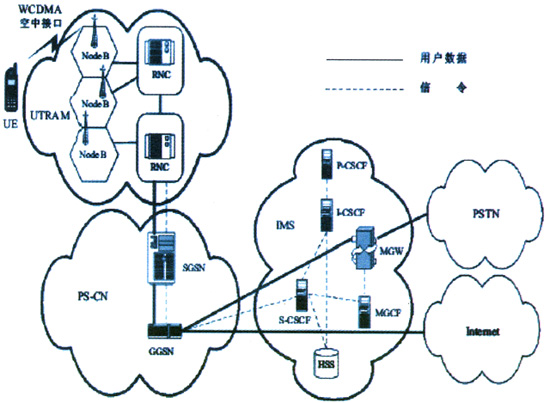

圖2 3GPP R5基本結構

　　 電路交換域與現有的2G網絡(luò )類似，采用電路交換技術提供話音業務。分組交換域是2.5G網絡(luò )中引入的，主要網元設備有SGSN（ServiceGPRSSwitchNode）和GGSN（Gateway GPRS Switch Node）。它們負責向終端提供IP連接，用戶通過該域進入因特網，用戶可以由此發送郵件，瀏覽網頁。它并沒有在IP之上定義任何特殊的體系結構，它主要是一種接入技術。IP多媒體域（即IMS，IP Multimedia Subsystem）是3GPP制定的UMTS R5版本中引入的，采用SIP作為主要的信令協議，使得移動運營商可以為用戶提供端到端的全IP的多媒體業務。

　　IMS由呼叫狀態控制功能CSCF（CallSessionControlFunction）、媒體網關控制功能MGCF（Media Gateway Control Function）、媒體網關MGW（Media Gateway）、歸屬地用戶服務器HSS（Home Subscriber Server）等功能實體組成。CSCF的種類包括P-CSCF（Proxy-CACF，代理CSCF）、I-CSCF（Interrogating CSCF，查詢CSCF）和S-CSCF（Serving CSCF，服務CSCF），本質上它們都是SIP服務器，處理SIP信令。

• P-CSCF是UE聯系IMS的第一步，是UE在被訪問域（漫游時）首先要訪問的點，進出的SIP消息都要通過P-CSCF。P-CSCF相當于SIP協議定義的邊界代理服務器。



• I-CSCF的功能是提供到歸屬網絡(luò )的入口，將歸屬網絡(luò )的拓撲圖對其它網絡(luò )隱藏起來，并通過HSS為特定用戶找出相應的S-CSCF。它是用戶終端漫游或者外來任務進入本地服務提供商網絡(luò )中的聯系點。當I-CSCF接到一個請求時，它將把請求路由到相應的S-CSCF。



• S-CSCF給用戶提供服務。當終端注冊時，它同本地域的S-CSCF聯系，本地S-CSCF向用戶提供用戶預定的服務。這樣的好處是用戶即使漫游到不支持某項業務的網絡(luò )也能像在本地一樣得到需要的服務。

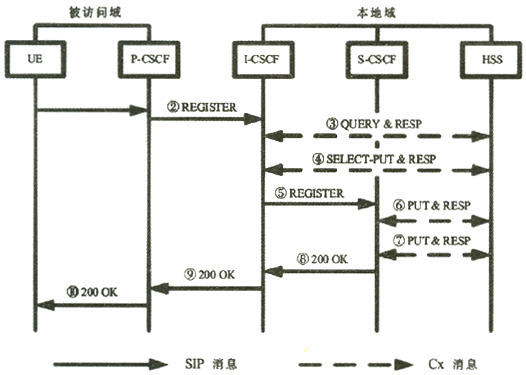

圖3 用戶注冊的信令流

四、在漫游用戶間的會(huì )話

　　一旦UE注冊到一個S-CSCF，語音和多媒體呼叫就可以建立了。兩用戶之間建立鏈路的過程實際上就是穿越各個CSCF的過程。總的來說是按照“主叫用戶◇主叫所在地P-CSCF◇主叫歸屬地S-CSCF◇被叫歸屬地S-CSCF ◇被叫所在地P-CSCF ◇被叫用戶”的路線。

　　用戶訪問地的SIPCSCF服務器是不會(huì )處理用戶業務的，它只起到了接入網絡(luò )、轉發信息的作用，給用戶提供業務服務以及用戶接入其他網絡(luò )（例如PSTN）都要依靠歸屬地的S-CSCF。用戶進入網絡(luò )時首先到訪問地的P-CSCF登記，告訴P-CSCF自己的歸屬地在哪里，就猶如外地人口到來先到訪問地公安局登記領取暫住證，并登記自己是誰，戶口所在地等信息。接著通過訪問地P-CSCF告訴歸屬地的S-CSCF自己的位置并更新HSS中的位置信息。當用戶發出會(huì )話請求時，訪問地P-CSCF將請求發往用戶歸屬地交由S-CSCF處理，同樣的，當有發往用戶的會(huì )話請求時，請求先到達歸屬地，歸屬地找到用戶的位置后再通過用戶訪問地P-CSCF與用戶取得聯系，建立鏈路。

　　如圖4所示是最普通的兩個漫游用戶的會(huì )話建立過程。一個完整的IMS呼叫分為會(huì )話邀請、資源預留、會(huì )話提供、會(huì )話連接、會(huì )話終止五個階段。

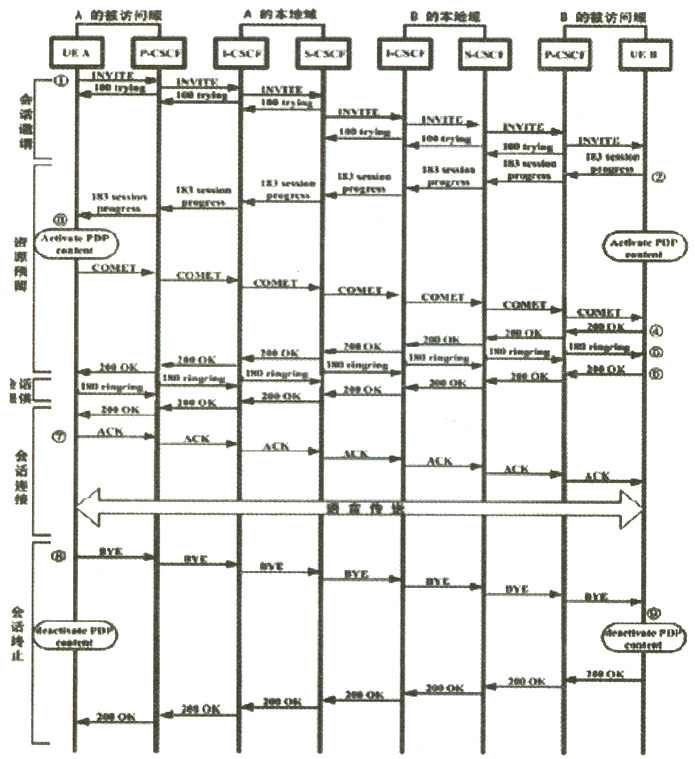

圖4 兩個漫游用戶會(huì )話的SIP信令交換

呼叫的過程如下：

（1）會(huì )話邀請

　　A向P-CSCF發送一個INVITE請求消息。該消息中有B和A的SIPURI。P-CSCF注意到A不屬于本地用戶并向A的歸屬地轉發該INVITE消息并返回100trying臨時應答A（表示已經發送A的請求，正在嘗試建立鏈路，A需要等待）。A的本地域I-CSCF向HSS查詢，并向A注冊時分配的S-CSCF轉發INVITE并返回100trying給外地P-CSCF。S-CSCF收到請求后將INVITE轉發給被叫B的本地域并返回100trying給I-CSCF。同樣，B歸屬地的I-CSCF接到請求后向HSS查詢并將請求轉發到B的歸屬地S-CSCF，該S-CSCF發現B正處在外地網絡(luò )中，于是將INVITE轉發到B目前所在地的P-CSCF，接著P-CSCF將請求最后傳給B。

（2）資源預留

　　B接受了這個會(huì )話請求，但此時他不回鈴通知A，他返回183sessionprocess應答表示他接受該會(huì )話，同時要求A對此表示確定，這個應答通過各個CSCF傳給A。同時B激活一個GPRSPDP上下文，它被用來通過IMS的IP接入點來建立語音通道。

　　A收到183應答后，同樣激活一個PDP上下文并通過CSCF建立的通道發送一個COMET消息給B，該消息含有A的語音通道的地址細節，并起確認作用。

（3）會(huì )話提供和會(huì )話連接

　　當接到COMET，B知道傳送語音的IP通道和服務質量參數已經被雙方預留，并且知道了語音通道的地址，因此B返回200OK確認消息。該消息包含了B的語音通道的地址細節。

　　A接到確認后，給B一個180振鈴信息，B聽到振鈴即給A一個200OK消息，最后A給B發送ACK確認信息，到此通信鏈路建立完成，接下來A和B可以進行通話了。

（4）會(huì )話終止

　　為了終止會(huì )話，A發送一個BYE消息給B。同時A撤銷他的PDP上下文。

　　B接到BYE消息后，它會(huì )撤消自己的PDP上下文，并返回一個200OK應答給A是房改呼叫使用的所有CSCF。

五、結束語

　　SIP協議是一個簡單、靈活的協議，具有很強的包容性，在保持其核心協議簡捷的基礎上建立了強大的擴充機制，所以利用SIP技術可以很容易的實現大量應用。我們可以毫無疑問，基于SIP的3GIMS將會(huì )給廣大用戶帶來更快捷、更豐富、更靈活的通信體驗。
