專網視頻會(huì )議走進企業

喻欣 2007/05/18

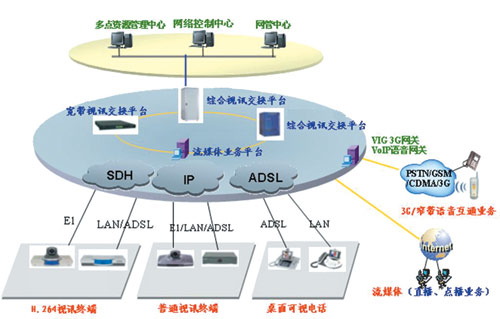

圖1 新一代H.264視訊系統

　　該省電信H.264視訊系統支持H.264、50/60場、H.239雙流技、SXGA輸入輸出、H.235加密等先進的技術，在業務支持上面面俱到。

　　豐富的業務提供能力: 基于同一個平臺，可以提供H.264高清晰視訊會(huì )議、可視辦公、電話會(huì )議、電話接入視訊會(huì )議、視訊會(huì )議的存儲直播點播、視訊終端和電話互通等功能，并兼容支持原來的H.261/H.263視訊會(huì )議。

　　全面實現智能化、自動化: 可以提供給用戶自動化的使用過程，用戶的會(huì )議召開、控制、結束等都可在終端側完成，系統支持MCU(多點控制單元)動態級聯、級聯會(huì )議自動控制、會(huì )議自動調度等智能化的業務管理功能，全面實現終端側自主使用，大大簡化了用戶的使用。

　　高清晰的視頻效果: 全面支持最新的H.264圖像編解碼協議，支持50/60場技術，在低帶寬和高帶寬的傳輸線路下，都可以為用戶提供高清晰度會(huì )議效果。

　　高清晰度的數據傳送功能: 支持SXGA輸入輸出，可以提供1280×1024高清晰度的無損數據傳送，并且支持最新的H.239雙流技術，視頻和數據傳送分別走不同的傳輸通道，滿足視訊會(huì )議同時傳送清晰度PC數據的需求，并且可以傳送連續活動的數據。系統同時支持雙視傳送，可以以畫中畫的形式傳送兩路圖像，這樣可以實現3路圖像或數據實現端到端的傳送，全面實現圖2所示的全景交互式會(huì )議。

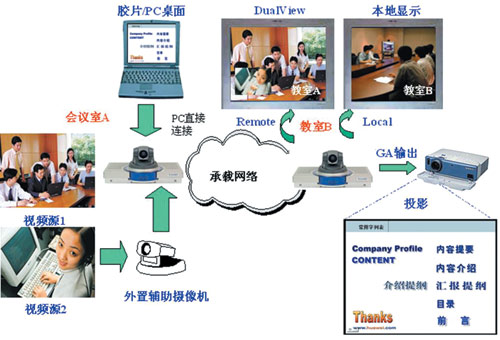

圖2 全景交互式會(huì )議示意圖

　　簡單的會(huì )議召集: 支持獨有的主叫呼集會(huì )議召集模式，用戶直接使用遙控器通過終端即可完成召集會(huì )議、會(huì )議控制、會(huì )議結束等控制，提供全面的自動化的業務使用模式。

　　接入方式靈活: 支持E1、IP等各種線路方式，滿足用戶在各種線路條件下的組網應用。

　　兼容性強: 基于國際標準設計，可以與其他廠家的H.264系統互通，并兼容原來的H.263、H.261系統并互通，充分保證用戶網絡(luò )的可擴展性和保護投資。

　　高安全性: 系統支持H.235國際標準加密協議，用戶信息、密碼等采用加密方式傳送，充分保證整個業務的安全性。

　　電信組網方案

　　針對客戶視頻會(huì )議系統的需求， H.264高清視訊系統在圖像質量、安全可靠、方便性和覆蓋范圍上均能滿足通過專線網建立視頻會(huì )議系統的業務需求。

　　視頻專用網絡(luò )采用的視頻專線可以為2M E1電路、MPLS VPN等各種形式，根據客戶實際網絡(luò )情況和需求進行定制組網（圖3）。

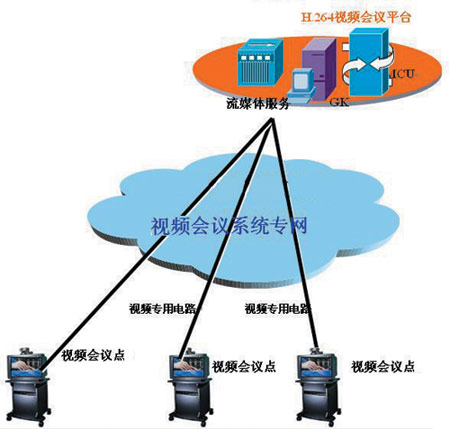

圖3 H.264高清視訊系統總圖

　　系統基于標準的H.323/H.320架構，是一個開放的系統，視頻協議采用業界標準的H.263、H263+、H263++、H.264編碼，支持64k～2M視頻會(huì )議應用。系統支持H.329雙視頻流和高分辨率的SXGA輸入/輸出特性及全景式視頻會(huì )議。為確保會(huì )議信息的安全，系統采用H.235和AES加密， HWBA20 寬頻語音編碼協議可為用戶提供達到CD音質的語音。系統還支持標準的ITU-T H.26X系列圖像編碼協議和G7XX系列語音編碼協議，可接入業界主流廠家的符合標準的視訊產品。

　　專網提供有力保障

• 高質量的會(huì )議效果

　　圖像質量: 該視頻系統全面采用50/60場圖像處理技術，大幅度地降低圖像的閃爍現象，進一步提高了系統圖像的質量，豐富了圖像的細節，可以很好地滿足一些醫療、氣象、公檢法、政府、軍隊等要求高質量圖像的用戶。

　　系統全面采用H.264圖像編解碼協議，在專網保障的帶寬下，可以為用戶帶來圖像效果的提升和完善保障。

　　系統支持全方位的語音處理技術，采用快速自適應回聲抵消（AEC）、自動增益控制（AGC）和自動噪音抑制（ANS）技術，可向用戶提供清晰的全雙工數字音頻。

　　系統采用輸入音頻通道獨立處理技術、AudioEnhancer（語音增強）和VoiceClear（語音清脆化）等專利技術使聲音聽起來更加清晰、飽滿和豐富。

• 極高的會(huì )議穩定性

　　該電信視頻系統采用電源備份、MCU核心單元備份、速率適配、嵌入式操作系統等多種技術，可以確保系統的穩定運行。

　　終端設備穩定性: 系統采用的新一代群組終端，整個終端采用一體化的硬件結構，圖像的編碼、解碼、適配等由多個CPU在同一個主板上協同完成，而不是采用其他廠家類似的編碼器、解碼器、適配器混合搭建系統，穩定性極高。

　　終端采用VxWork嵌入式實時操作系統，整個系統不包含文件系統和硬盤等容易改寫的存儲系統，因此和普通的PC BASE產品相比，基本不受黑客和病毒的侵擾，系統可以保證高效穩定工作。

　　MCU設備備份和穩定性: MCU是視訊系統的核心，所有的碼流都經過MCU分發，因此MCU的穩定性是至關重要的。電信視頻系統支持MCU核心處理單元備份機制，當主用的MCU核心處理單元出現故障時，系統可以自動切換到備用處理單元中，不影響會(huì )議的正常進行。

• 會(huì )議安全措施

　　系統提供多層次的保密措施，在信令層，提供了GK注冊、主叫呼集、終端會(huì )議控制、終端遠程控制、終端配置等多重口令保護，可以保證用戶信令處于安全狀態。

　　同時，系統支持標準的H.235碼流不可逆加密，可以為系統中的每個bit的信息進行加密，從而徹底實現會(huì )議的安全。

• 線路自動恢復功能

　　在實際中可能碰到IP網絡(luò )異常中斷的情況，在30秒內只要網絡(luò )恢復正常，視訊終端可立即恢復會(huì )議功能，使會(huì )議繼續正常進行。

　　對于網絡(luò )中斷超過30秒以上，終端將退出會(huì )議，當網絡(luò )恢復正常時，系統提供特服號功能，終端通過呼叫特服號可立即回到會(huì )議中繼續參加會(huì )議。對于終端異常斷電等特殊情況，當供電恢復，終端可自動回到會(huì )議中繼續參加會(huì )議。

• 可維護特性

　　從方便客戶應用和運營商便于維護角度出發，系統具有大量的維護功能，包括終端設備多級環回測試，內置ISDN、IP網絡(luò )測試儀、全系統豐富日志功能、遠程Web、Telnet維護等，這些功能的提供可以迅速地定位問題的根源、快速解決問題。

• 智能流控功能

　　系統可以自動對碼流進行流量控制，對于一些沒有其他終端觀看其圖像的終端，MCU則向其發送信令，降低發送視頻碼流帶寬，從而大幅度降低系統使用總帶寬，極大地提高了用戶的網絡(luò )使用率。

　　豐富的特色功能

　　該電信視頻系統除了提供高質量的圖像和語音功能外，還提供豐富的特色功能，用戶可以在高質量的圖像和語音環境下，利用系統提供的特色功能，靈活地實現會(huì )議功能，常用的功能推薦如下:

• SXGA輸入和輸出

　　該電信視頻終端提供高分辨率的（1280×1024）SXGA輸入和輸出接口，用戶可以直接把自己電腦中信息傳遞到系統中，可以和會(huì )議中所有的用戶共享信息。整個過程不通過模擬信號轉換設備，全程數字化，可以大幅度提升顯示效果。利用終端的SXGA輸出功能，用戶可以直接把遠程數字信號通過投影儀等數字顯示設備顯示。

• 智能多視頻流傳送

　　系統提供了智能多視頻流傳送的功能，用戶可以同時把計算機內容、本地主席圖像、本地觀眾圖像等多路碼流同時傳遞到遠端，實現全方位的全景式交互會(huì )議。系統簡單、智能，可以徹底拋棄數據會(huì )議等復雜難用的媒體傳送技術。

• 多畫面會(huì )議功能

　　為了更加真實再現會(huì )議的臨場效果，系統提供了強大的多畫面功能，開會(huì )前需先確定使用多畫面功能，會(huì )議召開后可靈活選擇多畫面顯示模式，這樣各會(huì )場都能在一個顯示設備上同時顯示，極大地增強了會(huì )議的臨場效果。

　　多畫面會(huì )議中，還可以啟用語音激勵模式，系統支持VIP畫面方式，即多畫面顯示模式中的大畫面將實時顯示會(huì )議中發言的會(huì )場（聲音最大的會(huì )場）。

• 電視墻支持

　　8620支持強大的電視墻輸出功能，系統可以直接輸出會(huì )場監控圖像，組成電視墻，使主會(huì )場實現對整個會(huì )議的統一掌握。電視墻功能特別適合在軍隊、政府、公檢法、電力等有明確主會(huì )場的會(huì )議中使用。

• 多點攝像機控制（FECC）

　　系統全面支持遠程攝像機控制，主席會(huì )場可以對其他各個分會(huì )場的攝像頭進行遠程控制（上下左右、遠近、調焦）以及位置預置等; 支持對遠端多個視頻源的選擇和控制。

• 靈活的雙流顯示功能

　　會(huì )議中常常需要同時傳送演講人的演講膠片和演講人的圖像，這套視訊系統非常方便地支持此功能，只需要把演講人的便攜機用線纜接到會(huì )場的終端上，通過終端的SXGA輸入功能可方便地將膠片信息發送到遠端會(huì )場，遠端會(huì )場通過終端的SXGA輸出接口將膠片內容通過投影設備顯示出來，而終端的主視頻輸出接口顯示的是遠端演講人的圖像。

　　對于很多分會(huì )場通常只有1臺顯示設備的情況，視訊終端提供在1臺顯示設備上同時顯示“遠端的會(huì )場圖像＋遠端膠片＋本地會(huì )場圖像”，顯示模式可通過終端遙控器靈活選擇: 遠端圖像、遠端膠片、遠端圖像＋遠端膠片、遠端圖像＋遠端膠片＋本地圖像。

• 雙視傳送功能

　　通常的視訊終端只能同時傳送1路攝像機活動圖像，即使終端同時接了多臺攝像機，也只能采用切換方式選擇其中1路傳送。本套系統的視訊終端內置雙視傳送功能，在不增加會(huì )議帶寬的情況下，可以同時將兩路的攝像機實時圖像傳送給遠端，通過該功能，大大增強了視頻會(huì )議的臨場效果。

　　例如，如主席會(huì )場的終端可將會(huì )場中與會(huì )者的活動圖像和主席臺上演講人活動圖像同時傳到遠端會(huì )場，這樣各分會(huì )場就可以同時看到主會(huì )場與會(huì )者的圖像以及演講人的實時圖像，更真實地再現主會(huì )場的情況。

• 字幕功能

　　會(huì )議中經常需要使用字幕功能，如用于重要提示、會(huì )議通知、歡迎詞等，系統終端都內置了字幕機功能。主席會(huì )場可現場或提前編輯好字幕，會(huì )議中可通過滾動方式或其他方式在會(huì )場中實時發送給其他會(huì )場。

　　系統支持中文字幕、中文遙控器輸入、中文會(huì )場名顯示、中文GUI、中文母語開發等，確保國內用戶使用方便。

　　視頻會(huì )議的召開

　　系統提供了完整的業務自助化流程，用戶可以輕松實現整個會(huì )議過程的靈活操控，而不需要系統管理員的幫助。這些功能包括: 通過主叫呼集，用戶選擇要開會(huì )的會(huì )場，即可召開會(huì )議，不需要外部管理人員的配合，整個MCU調度過程系統自動完成，包括選擇MCU、級聯MCU等; 會(huì )議過程中，用戶可以通過遙控器自主地完成對會(huì )議的所有控制，包括單級會(huì )議控制、多級會(huì )議控制等，可以實現廣播會(huì )議、多畫面會(huì )議、點名會(huì )議、自由討論會(huì )議、聲控會(huì )議等多種會(huì )議模式。

• 點到點會(huì )議

　　在會(huì )場使用遙控器直接呼叫對方的號碼（或從電話本選擇呼叫）即可，無需其他人協助，如果呼叫不成功，根據反饋的提示信息（類似于對方忙等），用戶做少許操作即可完成呼通進行視頻通信。

• 多點會(huì )議

　　多點會(huì )議使用由兩種方式: 方式一是由召集會(huì )議人在會(huì )議室通過終端的電話本選擇要召集的會(huì )場，確認即可召集成功，然后由召集人申請主席主持會(huì )議，由召集人自己完成會(huì )議的各種控制功能。

　　方式二是由管理員在會(huì )議管理系統上預定義好會(huì )議，預定義的會(huì )議可以選擇立即召開，也可以選擇在某個時刻召開，會(huì )議召開后，由召集會(huì )議人申請主席主持會(huì )議。

　　對于被召集人參加會(huì )議而言，若終端正常開機，將自動加入會(huì )議; 若中途加入會(huì )議，只需要呼叫系統特服號碼即可入會(huì ); 對于采用匿名方式的會(huì )議，通過呼叫會(huì )議接入號碼和密碼方式入會(huì )。

　　視訊終端提供Web控制功能，當終端不方便用遙控器控制時，可通過Web方式實現終端的會(huì )議控制功能。

　　鏈接:基于H.264的高清視訊系統

　　目前H.320和H.323視訊會(huì )議系統的視頻壓縮編碼協議主要采用H.261、H.263圖像壓縮編碼算法，可以達到高清視訊系統的要求。但為了讓視頻會(huì )議的圖像質量更加良好，業界對圖像語音的編解碼算法提出了更高的要求。2003年，國際電信聯合會(huì )(ITU)與國際標準組織(ISO) 融合了H.263+和MPEG4的優點，聯合推出了新一代視頻編碼/壓縮標準H.264。H.264是為實現視頻的更高壓縮比、更好的圖像質量和良好的網絡(luò )適應性而提出的新的視頻編解碼標準。事實證明，H.264編碼具有比其他H系列視頻壓縮標準節省碼流、比MPEG-4算法簡單的特點。

　　H.264在壓縮率和圖像質量方面、網絡(luò )適應性方面、抗丟包和抗誤碼方面都有一定的優勢。H.264的數據壓縮比比H.263高2倍，比MPEG4高1.5倍。正因為如此，在同等的網絡(luò )傳輸帶寬條件下，利用H.264壓縮視頻數據，可以獲得更加清晰的圖像質量。H.264是目前最先進的編碼標準，也是高清晰視訊系統的推薦編碼標準，在2Mbit/s帶寬下使用H.264編碼就能夠實現動態高清晰圖像。因此，基于H系列，尤其是H.264實現高清晰會(huì )議是一個必然的趨勢。基于H.264的高清視訊系統，讓廣大視訊系統用戶真正的體驗“高清晰的享受”。
