傳統軟交換網絡(luò )向IMS的演進淺談

范喜亮　王芙蓉　王非 2007/06/01

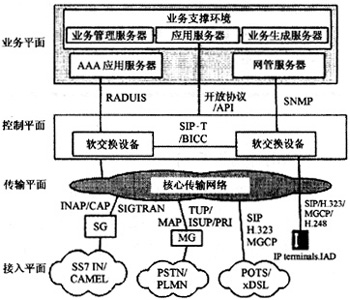

圖1　軟交換功能結構示意圖

2、IMS

　　IMS是3GPP R5提出的提供IP多媒體業務的子系統，圖2為體系結構。

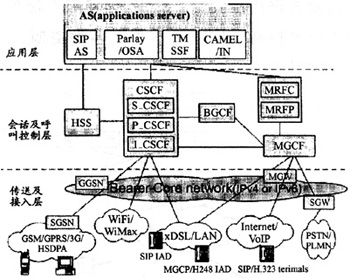

圖2　IMS體系結構示意圖

　　一般IMS分為三層，應用層支持各類應用服務器，負責為用戶提供增值業務和第三方業務。會(huì )話及呼叫控制層負責管理呼叫或會(huì )話設置，其中呼叫會(huì )話控制模塊CSCF完成呼叫網關功能、呼叫業務觸發功能和路由選擇功能，將SIP信令消息正確地轉發到應用服務器。歸屬用戶服務器HSS用于維護每個終端用戶獨有的業務屬性，包括IP地址、漫游信息、好友列表、呼叫業務定制信息及語音郵件設置等。HSS是全網可用資源。媒體資源功能MRF包括MRFP和MRFC，負責提供及控制媒體流資源，如播放通知音、媒體流的混合、編解碼等。媒體網關控制MGCF負責PSTN承載與IP流之間的連接，根據被叫號碼和來話情況選擇CSCF，并完成PSTN與IMS之間的呼叫控制協議轉換，如將從CSCF接收到的SIP消息轉換為MEGACO或ISUP消息，并通過IP發送到信令網關SGW。出口網關控制功能BGCF主要實現呼叫路由功能，為呼叫選擇適當的PSTN接口點，若發現該接口點與自己在同一網絡(luò )，則選擇本網絡(luò )的MGCF與PSTN交互，若發現接口點在另一網絡(luò )時，BGCF將會(huì )話信令轉發給另一網絡(luò )相應的BGCF。一個IMS可以包含一個或多個CSCF、HSS、MGCF等功能模塊。傳送及接入層承載各種類型之間的轉換，完成與傳統PSTN/PLMN間的互通等功能，包括各類有線接入、無線接入、互聯互通網關等設備。

　　IMS通過上述三層架構，將業務和控制分離出來，業務可在無線及有線環境下使用。

3、IMS相對于軟交換的發展優勢

　　IMS和軟交換的最大相同點都體現了NGN中業務驅動的理念，提供開放靈活的業務體系架構。IMS符合NGN把呼叫控制與承載分離的要求，是軟交換的延伸。圖3為IMS和軟交換的比較圖。

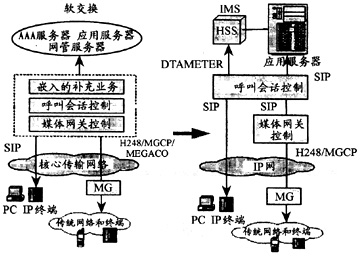

圖3　軟交換和IMS的比較

　　IMS具有的優勢：(1)在業務提供上實現了更加徹底的分離，傳統軟交換雖然將大部分增值業務分離出來放到了業務層，但其自身仍然保留了一些補充業務。IMS將保留的業務放在了業務層的應用服務器中，做到了呼叫控制和業務的分離。IMS也實現了會(huì )話呼叫控制與媒體網關控制的分離。傳統軟交換提供了基于SIP的會(huì )話呼叫控制和基于H.248/MEGACO/MGCP的媒體網關控制的功能，IMS將這兩者分離，基于SIP的會(huì )話呼叫控制由CSCF提供，完成整個網絡(luò )的信令路由和呼叫控制；基于H.248/MEGACO/MGCP的媒體網關控制由MGCF提供，存在于IMS網絡(luò )與傳統網絡(luò )互通的邊界點上。(2)協議更簡化實用。IMS主要采用SIP協議，信令信息是基于文本的，較H.323協議簡單靈活、擴展性好，且基于Internet標準，在語音、數據業務結合和互通方面具有優勢，網絡(luò )兼容性也強，能跨越媒體和設備實現呼叫控制，支持媒體格式，可動態增刪媒體流，容易實現不同網絡(luò )間的互連互通以及實現更加豐富的業務特性。SIP與RTP/RTCP、SDP、RTSP、RADIUS等協議配合，完成IMS中的會(huì )話建立及媒體協商。一旦建立會(huì )話，媒體流將使用RTP協議在承載層中直接傳送，靈活地交互多種媒體。除此以外，HSS和CSCF之間的Diameter系列協議是新一代的AAA技術，具有強大的可擴展性和安全保證。(3)對多種接入方式的兼容。支持多種接入類型，如GSM、GPRS、3G、POTS、固定寬帶接入和WLAN等，是業界普遍認同的解決移動和固定網絡(luò )融合的理想方案和發展方向。無論用戶采用有線或無線接入網絡(luò )，IMS不負責用戶終端到網絡(luò )的數據通道的建立，該工作由接入網絡(luò )完成，IMS只負責在用戶的數據通道建立后通過SIP協議完成主被叫雙方底層數據通道的接續，從而實現各種媒體形式的呼叫通信及相關的多種多媒體業務，最大限度提供給用戶移動性和利用IMS的業務能力。(4)一致的歸屬業務提供能力。IMS所有業務處理信令都要回到歸屬網絡(luò )，業務環境由歸屬網絡(luò )提供。IMS向用戶提供了虛擬歸屬業務環境VHE的能力，采用集中式的HSS數據庫，實現用戶一致的注冊和業務觸發功能，終端無論是漫游還是其他運營商的網絡(luò )都能通過拜訪本地或網絡(luò )的P-CSCF接入到IMS中，從而建立用戶終端與其歸屬HSS及S-CSCF的信令通路，由歸屬地的S-CSCF控制用戶業務并根據用戶簽約數據將業務觸發到本網AS或第三方的應用上，保障了業務的一致性、簡單性，使用戶無論在何處接入，采用何種接入方式均可享受與在歸屬地一樣的業務感受。(5)QoS保證。在IMS中存在多種CSCF功能實體，在這些功能實體中，P-CSCF完成了用戶終端及接入網絡(luò )和IMS核心網絡(luò )的隔離，使用戶終端和接入網絡(luò )無法直接了解IMS網絡(luò )的內部結構，即使某個P-CSCF受到攻擊也不會(huì )影響網絡(luò )的正常工作。P-CSCF還可以進一步提供信令的NAT穿越、協議轉換等由網絡(luò )外圍設備完成的附加功能。IMS中的I-CSCF完成了不同運營商之間IMS網絡(luò )的隔離，在保證網絡(luò )互通的同時使運營商之間無法了解對方的網絡(luò )結構和資源情況，保證了網絡(luò )的安全。

　　由于IMS在增值業務平臺、固定移動融合等方面比軟交換更具優勢，使得我們對IMS充滿許多期待，當然，IMS在支撐周網需求方面仍然存在很多問題：如繼承目前網絡(luò )業務問題、用戶標示和IP地址問題、業務統一管理和鑒權認證問題、標準接口擴展問題、安全與運維問題等。總之，軟交換在固定業務方面已經較成熟，IMS則在移動多媒體業務等方面具有更好的優勢，軟交換和IMS是NGN發展的不同階段，可以將IMS看作新一代的軟交換。對于運營商而言，基于IMS的體系架構可以使其基于統一的核心網絡(luò )為固定和移動用戶提供相同的業務，降低網絡(luò )結構的復雜度及運維成本。隨著IMS的不斷成熟，軟交換網絡(luò )建設會(huì )逐步向IMS過渡并演進到最終實現固定和移動網融合的NGN。
