基于軟交換技術的PSTN網演進策略
2007/06/14
摘要 軟交換技術利用軟件實現基本呼叫控制功能，將呼叫控制和呼叫傳輸分離開，并提供開發的API業務接口，靈活實現各種新的業務需求。傳統PSTN單純的語音業務已經無法滿足客戶的業務要求，引入新技術進行改革成為必然。本文介紹了軟交換技術的概念及其網絡(luò )結構，并在此基礎上提出了傳統PSTN網引入軟交換技術向NGN網絡(luò )的融合演進策略方案，為實現PSTN向NGN的平滑過渡提供了可行的解決方案。

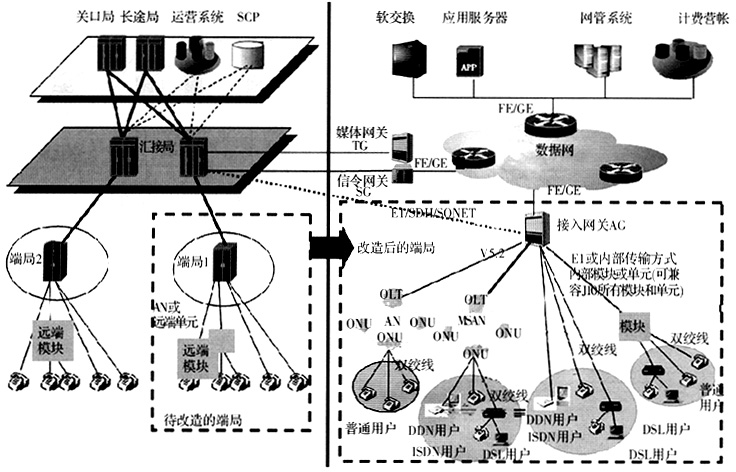

圖1 PSTN端局優化改造方案
該方案改造后的端局上行鏈路通過接入網關AG接入到軟交換網絡(luò )，下行鏈路利用原有端局已有的接入資源，支持雙絞線、V5、E1或MSTP等多種接入方式，實現語音、ISDN、DDN、DSL等業務的綜合接入。改造后端局的長途業務通過中繼網關TG和信令網關SG的方式與長途局或匯接局互通，信令網關完成電路交換網與IP網之間的SS7信令轉換功能，中繼網關在軟交換的控制下完成語音的媒體流轉換功能。
改造后，原有端局的用戶數據集中到軟交換平臺進行集中管理或將用戶數據歸入iHLR（集中的用戶屬性數據庫）進行統一管理。用戶將可直接獲得由軟交換綜合業務平臺統一提供的增值業務。
該方案可解決端局數量多，機型雜，業務提供差異大，智能業務開展困難等問題。但是，由于端局數量龐大，所以，這種策略的工作量大，只適合新建局的情況。
2.PSTN匯接局優化改造
為了減少改造的工作量，將尚未改造的端局用戶無縫轉至NGN網絡(luò )，實現開放業務，可以采用匯接局的演進優化改造方案，如圖2[4]所示，用中繼媒體網關TG和信令網關SG替換現有的匯接局，實現話音和信令由傳統的PSTN網接入到軟交換網絡(luò )，由軟交換實現呼叫控制功能。
(點擊看大圖)

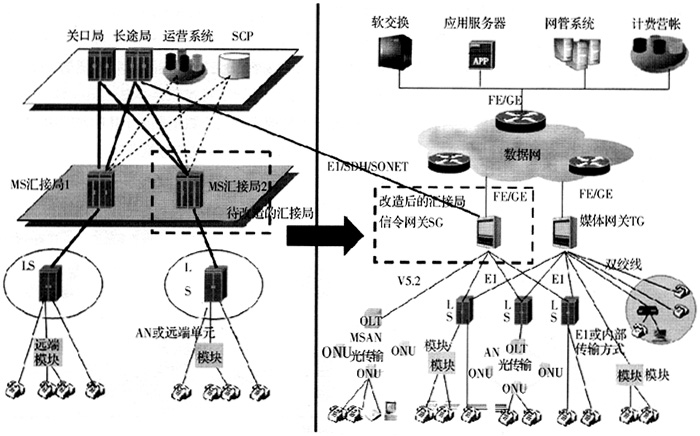

圖2 PSTN匯接局優化改造方案
改造后的匯接局和端局之間通過ISUP中繼方式連接，接入網絡(luò )通過V5中繼接入。如果原有匯接局直接下掛部分用戶，這部分用戶可以采用中繼媒體網關下掛接入單元的方式接入。原有端局用戶的數據管理和業務提供統一由軟交換支持，端局用戶的業務觸發提升到匯接局，避免對端局的改造，同時，用戶可以使用軟交換業務平臺提供的各類智能業務和增值業務。匯接局網絡(luò )優化后，原有端局無法提供的業務均可以由軟交換業務系統提供。
該方案實現老機型端局用戶的數據管理和業務提供統一由軟交換支持，在對端局改造的同時，用戶可用軟交換業務平臺提供的各類智能業務和增值業務，降低了改造成本和工作量。
3.PSTN長途分流
PSTN長途分流組網方案示于圖3[4]。
(點擊看大圖)

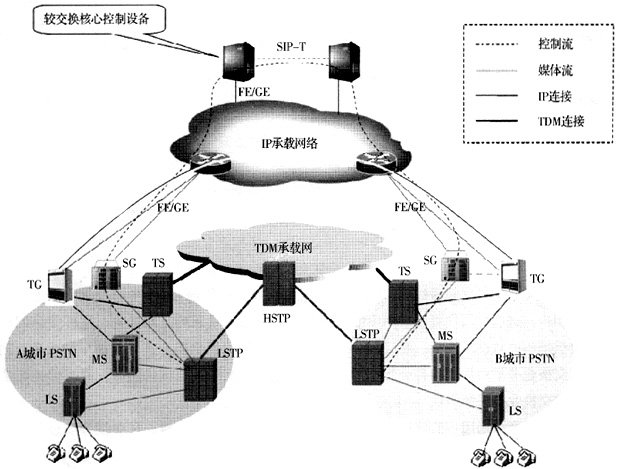

圖3 PSTN長途分流
隨著PSTN固網省內/省際長途業務的增加和長途交換局設備的老化，PSTN長途局需要擴容和改建。利用豐富的寬帶骨干數據網資源，采用軟交換設備分流長途業務，對現有PSTN長途網實施優化改造。如圖3所示，PSTN長途TDM媒體流經過中繼網關TG全部轉化為IP媒體流，通過IP寬帶數據網絡(luò )發送到軟交換核心設備指定的對端中繼網關，對端的中繼網關再把IP長途媒體流轉換為電路側的中繼媒體流。
全國網絡(luò )以省或大區為單位，組建多個軟交換域，軟交換域間長途通過兩個軟交換系統的互通實現；省或大區內長途業務由各域內的軟交換單獨實現控制。
這種方式保持PSTN網C5端局不變，在業務流程中，來自A城市的C5端局匯接上來的長途語音，由本地中繼網關和系統內的信令網關，將PSTN話音轉至IP骨干網，在經過B城市電信中繼網關，信令網關落地，最終將呼叫路由至被叫方。B至A的長途來話按同樣的方法處理。
采用軟交換技術實現長話業務，不僅能緩解PSTN長途中繼的壓力，而且可以通過提供有吸引力的增值業務吸引諸如商業和集團用戶一類的高端長話用戶，贏得高額利潤。
該方案已在中興通訊公司承建的哥倫比亞Emcali NGN綜合軟交換項目中得到了應用。
四、結論
PSTN網仍然是現在擁有用戶數量最大的網絡(luò )，但其業務開發性差、成本高等缺點，已經嚴重制約了新業務的發展，對PSTN的優化改造勢在必行。軟交換網絡(luò )是可以提供包括話音、數據和多媒體等多種業務的綜合開放的網絡(luò )架構。將軟交換引入PSTN中，可大幅度地降低運營商的成本，并能實現許多以前無法實現的新業務，提高運營利潤，適應未來的市場競爭。然而，PSTN的演進過程必定是個漸進的過程，本文提出了分別從端局和匯接局層面上進行的演進策略。當然策略可以是靈活多變的，但是如何在兼顧網絡(luò )發展的同時，充分利用原有網絡(luò )資源，保護運營商已有投資，完成傳統PSTN網絡(luò )的平穩演進，仍然是一個需要進行深入研究的問題。
參考文獻
[1] 趙慧玲.NGN和軟交換.中興通訊技術.2005年，第3期：30－34
[2] 信息產業部.軟交換設備總體技術要求(修訂版).中華人民共和國通信行業標準
[3] 強磊等.基于軟交換的下一代網絡(luò )組網技術.北京：人民郵電出版社，2005
[4] 糜正琨.軟交換組網與業務.北京：人民郵電出版社，2005
[5] 倪明，朱越，雷海強.軟交換在PSTN網絡(luò )演進中的應用策略.中興通訊技術.2002年，第5期：27-29
