IPTV承載網接入 PPPoE認證與Web認證對比

張利青 王美智 2007/12/25

• 必須能夠支持組播應用的順利開展。減少運營商在核心網絡(luò )擴容改造方面的巨額投資；



• 必須能夠區分不同的終端類型以進行業務分離，順利支持增值業務的開展；



• 必須實現認證流和業務流分離，接入認證和業務認證分離，以提高寬帶視頻等多媒體增值業務的提供效率；



• 必須能夠控制同一用戶的終端類型及數量，方便運營商對終端設備采取集中式管理，提高自身的運營效率；


• 必須具備高并發IP地址請求處理能力，保證所有用戶能夠順利登錄網絡(luò )并接受服務；



• 認證系統必須具有強大的可擴展性和穩定性，能夠可靠提供業務并順應IPTV等新型業務快速發展的趨勢。

IPTV平臺總體結構如圖1所示。網絡(luò )必須支持用戶認證等業務運營管理方面的功能。



圖1 IPTV平臺總體結構

2、IPTV接入認證方案比較

　　當前在寬帶網中使用的最主要認證技術包括兩類，即PPPoE和DHCP（或者DHCP+Web）技術。

　　（1）PPPoE技術

　　PPPoE（RFC2516）認證技術在以太網接入和ADSL接入方式中應用的最為廣泛，其組網原理基本相同，都是利用交換機或DSLAM將用戶接入網內，在交換機和DSLAM后面設置BRAS設備來終結PPP。終結PPP連接的寬帶接入服務器可以對PPP連接分別進行管理，可對用戶上網業務分別進行時長和流量信息的統計，各種計費方式提供必要的用戶上網信息。PPPoE的實質是在以太網上跑PPP協議，在用戶端和寬帶接入服務器之間建立PPP的點對點通道。PPPoE方式其整個通信過程都必須進行PPPoE的封裝，效率較低。隨著用戶數量的大量增加，對BRAS設備的性能要求呈指數上升。也就是說，如果在用戶主機和BRAS之間啟用組播業務，則組播數據必須以BRAS作為接收端復制點，這樣會(huì )使大量的組播數據穿越網絡(luò )和DSLAM設備，違背組播的初衷。因此，PPPoE接入方式限制了組播協議的存在，影響了視頻業務的開展。

　　（2）DHCP+Web

　　DHCP+Web認證需要與DHCP服務器和Web認證服務器配合使用，主機首先通過DHCP得到一個IP地址，與Web認證服務器通信，也可以使用戶只訪問一些內部服務器；然后，接入服務器將用戶強制連接到Web認證服務器上，并在瀏覽器中彈出認證頁面。在該頁面中輸入用戶名和密碼，WebServer作為RADIUS的Client端把認證信息傳送到RADIUSServer，對用戶進行認證。認證通過后，用戶獲得新的合法的IP地址，可以訪問互聯網或特定的網絡(luò )。

　　在DHCP+Web認證方式中，用戶主機和接入服務器之間并沒有任何類似PPP的第三層通道，也不存在對組播協議的限制。如果用戶到接入服務器之間的交換機或DSLAM能支持IGMPSnooping，組播業務很容易開展。這種方式認證和業務流也實現了分離，并可以方便地利用Web服務器推出Portal和廣告等增值業務，對用戶進行業務宣傳及業務引導。

　　（3）兩種認證方式的特點比較

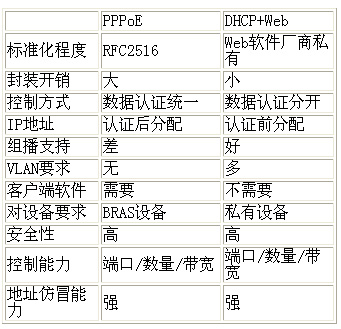

　　兩種認證方式的特點比較如表1所示。

表1 兩種認證方式的特點比較

　　通過表1可以看出，DHCP+Web采用認證流和數據流相分離的方式，該方式?jīng)Q定了其對組播支持能力較強（只要局端設備支持），這種方式的帶寬利用率均較高，同時可以避免城域網匯聚層同時作為BRAS使用，對IPTV等寬帶業務非常適用。DHCP+Web方式可以對接入的用戶數量進行控制，由于采用Portal方式，其增值業務能力較強。從客戶端支持來看，由于DHCP+Web不需要客戶端軟件，避免了放號困難及維護工作量較大的問題。總體而言，PPPoE技術成熟，效率低。

　　IPTV是對組播要求極高的業務。在組播業務中，要保證業務的可運營、可管理，就要通過一些必要的策略來達到業務可控的目的。組播的控制策略有很多種，其中控制組播用戶的一個重要技術手段就是對用戶進行認證、授權。原有寬帶網絡(luò )中用戶的認證多用于IP單播業務，并不能夠完全滿足組播認證的要求。這就需要對原有的認證體系進行改造，以適應IPTV業務的開展要求。

　　對于采用PPPoE進行認證的方式，主要需要解決的問題是組播數據的下發。因此，可以針對用戶的不同業務采用不同的業務分發通道。也就是說，一方面要求BRAS設備支持IPTV業務的PPPoE認證，其相關的單播數據通過PPPoE的通道下發；另一方面組播數據通過IPOE的通道進行下發。這就要求BRAS通過認證信息能夠區分用戶業務種類，而DSLAM設備需要支持組播分發及組播組的控制，同時要求STB設備支持雙協議棧。這樣既可以保證原有認證系統的功能，同時也能夠保證組播業務的順利開展。

　　對于DHCP認證方式，其主要問題是保證DHCP接入的安全性和真實性，這就需要在DHCP包文中引入OPTION82選項；對于存在多個終端同時使用DHCP的場合，為了區分這些終端，還需引入OPTION60選項。DHCPOPTION82選項通常由DSLAM設備將用戶的端口信息和設備信息插入到用戶的DHCP報文，DHCP服務器通過識別OPTION82來執行IP地址分配策略或其它策略。OPTION60選項通常由終端自帶，不同類型的終端可以通過設置不同的OPTION60來識別。通過OPTION60選項，可以實現對不同的終端分配不同的地址空間。但是，OPTION82的引入需要DSLAM的支持，目前網絡(luò )上使用的設備大部分并不具備該功能，因此需要進行接入設備的改造。

　　兩種認證方式各有優缺點，PPPoE認證技術比較成熟，安全性高，不需要進行接入網設備的改造，但是BRAS對組播等新業務支持能力差（目前BRAS均不支持組播）、效率低；需要改造BRAS來支持，投資很大，不利于IPTV業務的拓展。而DHCP+Web可以實現較多的增值業務，同時又可以很好地支持組播業務。雖然DHCP認證方式安全性不如PPPoE，但經過多年的發展，已具備相應的條件保證IPTV接入認證的安全。為保證接入的安全性可配合使用接入網設備支持的OPTION82特性，為防止DHCPServer欺騙，可進行二層的用戶隔離。采用DHCP認證方式，IPTV業務流量可以從三層交換機走，投資很少，符合運營者發展IPTV的長遠利益。

　　下面，我們從幾個方面來具體比較PPPoE和DHCP在IPTV網絡(luò )中的適用性。

• 計費的準確性

• 對網絡(luò )環境的要求

• 可管理性

• IP地址分配

• 客戶端軟件限制

• 多服務選擇能力

• 性能特點
