IPTV業務在NGN體系架構中的定位分析

徐貴寶 郭亮 2008/02/01

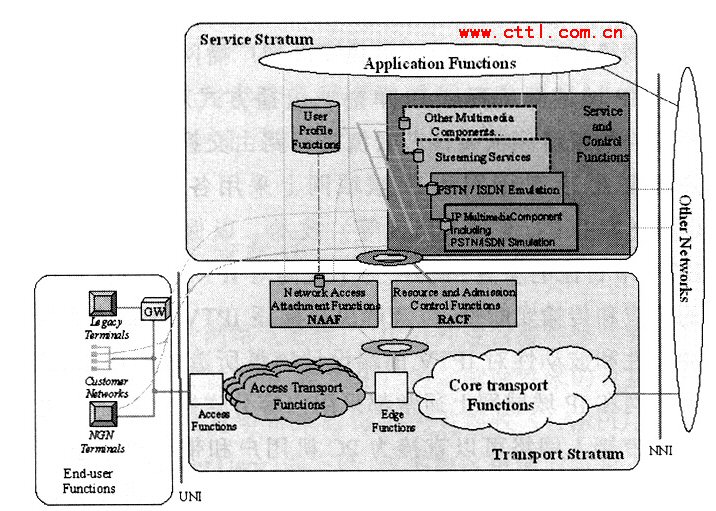

圖1 NGN體系架構

　　我們注意到，在業務與控制系統中，ITU-T又把業務分成了四個子系統，即IP多媒體業務(IMS)、PSTN/ISDN仿真業務、流媒體業務(SS)和其他多媒體業務(OMS)。其中，流媒體業務指在Internet/Intranet中嚴格按時間先后次序傳輸和播放的連續音/視數據流，其特征是數據流具有連續性、實時性和時序性。

3、IPTV是一種NGN業務

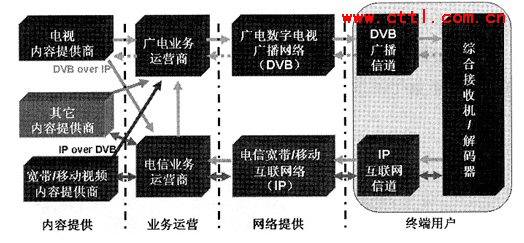

　　圖2給出了IPTV業務實現的示意圖。在該業務實現圖中，我們把它分成內容提供、業務運營、網絡(luò )提供和終端用戶四個環節。

圖2 IPTV業務實現示意圖

　　從圖2中我們可以看出，IPTV實際上有電信和廣電兩條業務通道。其中，電信的業務通道是雙向的通道，而廣電的業務通道是單向的，電視內容提供商可以利用DVBoverIP技術通過電信業務運營商來開展IPTV業務。寬帶/移動視頻內容提供商也可以利用IPover DVB技術通過廣電業務運營商來開展IPTV業務。由于廣電的業務通道是單向的，需要找到一條回路才能開展IPTV業務。這條回路既可以借助電信的業務通道來實現，也可以再重新鋪設一條回路(盡管再重新鋪設一條回路會(huì )由于從技術和經費上都需要巨大投入而使雙向改造實現起來十分困難，并且這種改造的投入和產出之間可能會(huì )產生相當大的差距，雖然可行性不大，但這畢竟是一種可以實現的解決方案)。

　　從上面的分析我們可以看出，IPTV業務可以通過電信寬帶/移動互聯網絡(luò )、雙向廣電數字電視廣播網絡(luò )或“廣電數字電視廣播網絡(luò )+電信寬帶/移動互聯網絡(luò )”來實現。不可否認，電信寬帶/移動互聯網絡(luò )屬于NGN網絡(luò )中的一種，廣電數字電視廣播網絡(luò )也是一種NGN網絡(luò )。另外，NGN是一個具有全業務提供能力的網絡(luò )，包括語音、數據、視頻、流媒體、Internet接入、TV廣播、移動等各種業務。不論該業務所需帶寬多大，不論其終端類型是哪種，也不論該業務是固定的還是移動的，在NGN網絡(luò )中都能夠找到合適的業務接口。因此，毫無疑問IPTV是一種NGN業務。

4、IPTV業務在NGN體系架構中的定位

　　從上文的論述中我們已經知道，IPTV業務網絡(luò )是一種NGN網絡(luò )，IPTV業務是一種NGN業務。那么，在NGN體系架構所列出的IP多媒體、PSTN/ISDN仿真、流媒體和其他多媒體這四種業務中，IPTV業務到底屬于哪一種NGN業務呢?

　　雖然利用IPTV業務平臺可以提供電視節目直播(LTV)、視頻點播業務(VOD)、準視頻點播(NVOD)、時移電視點播(TSTV)、電視網絡(luò )沖浪(Web-TV)等基本業務。還可以實現對視頻即時通信、電視短信、互動廣告、在線游戲、在線購物等各種視頻業務的支持，但實際上IPTV的主要出發點還是為T(mén)V終端用戶提供更多的服務，因此只有電視節目直播(LTV)、視頻點播業務(VOD)、準視頻點播(NVOD)、時移電視點播(TSTV)這幾種業務才能稱得上是IPTV的核心業務，這些業務的數據流都具有明顯的流媒體特征——連續性、實時性和時序性，而且這些業務也同流媒體業務一樣，具有高帶寬、高QoS保證、雙向不對稱/對稱流、點對多點的廣播流、巨大的并發服務數和海量的業務數據等各方面的需求。

　　典型的IPTV網絡(luò )系統構成如圖3所示。其中包括內容提供商、IPTV業務平臺、IP網絡(luò )和終端用戶四個環節。

圖3 一個典型的IPTV業務系統組成

　　在圖3所示的IPTV業務系統中，內容提供商負責節目源的制作和錄入環節。這一環節主要是將非數字化的節目轉換成為可以在IP網絡(luò )上傳播的數字內容，這就同互聯網內容提供商的內容制作環節一樣，是通過離線的方式完成的，屬于內容還沒有進入到業務提供環節之前的工作。因此，嚴格來講，節目源的制作和錄入環節還不應該稱為IPTV業務系統的一部分。

　　IPTV業務平臺一般具有節目采集、節目存儲、節目服務和用戶鑒權等四種功能。IPTV業務平臺所提供的主要是來源于廣電系統的電影、電視等流媒體類型的節目。節目采集主要負責節目的接收(接收其它內容提供商所提供內容的方式很多，既可以通過衛星、CATV網、地面無線和IP/ATM等網絡(luò )手段，也可以通過光碟、現場錄音錄像等方式直接獲得)、節目的壓縮編碼或變換編碼及格式化、加密和DRM打包、以及節目生成等任務。節目存儲主要負責對經節目采集程序處理后生成的節目的大規模存儲任務。節目服務主要負責將系統所采集和存儲的經過加密的視音頻流媒體節目以IP單播或組播的方式從視頻服務器播送出去。用戶鑒權主要負責對用戶或用戶終端設備進行認證，并從DRM授權/密鑰服務器向被認證的用戶或用戶終端設備傳送DRM授權/密鑰。使用戶能夠對已接收的加密視音頻流媒體節目進行解密和播放。

　　IPTV系統所使用的網絡(luò )是以TCP/IP協議族為主的網絡(luò )，包括電信的骨干/城域網絡(luò )、寬帶接入網絡(luò )和內容分發網絡(luò )(CDN)以及廣電的數字電視廣播網絡(luò )。IP骨干網和IP城域網負責以IP單播或組播方式對IPTV平臺所發送的視音頻流媒體節目流進行路由交換傳輸。通常還需要在IP骨干網和IP城域網上采用各種不同的IPQoS(如Diffserv和MPLS等)技術，以保證所傳送的IPTV節目流的質量。此外，為了提高對IPTV節目流點播的響應和傳輸實時性，以及解決或減緩IPTV點播請求的沖擊性和波動性對IPTV前端設計容量所造成的壓力。IP骨干網和IP城域網上通常都采用內容分送網絡(luò )技術。電信寬帶接入網絡(luò )可以直接為PC機用戶和帶有機頂盒的電視機用戶提供IPTV接入服務；移動互聯網絡(luò )可以直接為手機類移動用戶提供IPTV接入服務；廣電的數字電視廣播網絡(luò )可以為帶有機頂盒的電視機用戶提供IPTV接入服務。

　　IPTV用戶終端設備被用來接收、存儲和播放及轉發IP視音頻流媒體節目。基本上可以分為“電視機+機頂盒”、PC機和手機終端等三種類型。目前，數字電視機頂盒一般都是僅支持TV節目的處理，未來的機頂盒設備將向一機多用的方向發展，可以提供DSL，CABLE甚至WLAN等多種方式的接入，并逐漸向綜合性的家庭網關過渡，同時支持互聯網接入、VoIP和TV業務。

　　從上面的分析中可以看出。IPTV業務平臺具有明顯的NGN業務層特征，屬于NGN業務層部分；IPTV傳輸網絡(luò )具有明顯的NGN傳輸層特征，屬于NGN傳輸層部分；IPTV用戶終端設備具有明顯的NGN用戶終端特征。屬于NGN用戶終端部分。

5、結束語

　　盡管IPTV內容上融合了文化傳媒領域，發行方式上融合了電信服務領域，消費上融合了家電領域，但是IPTV的核心業務屬于流媒體業務范疇，IPTV業務平臺屬于NGN業務層部分，IPTV傳輸網絡(luò )屬于NGN傳輸層部分，IPTV用戶終端設備屬于NGN用戶終端部分。可以說，IPTV的出現符合下一代網絡(luò )(NGN)的發展趨勢，是NGN的重要組成部分之一。但是，對于IPTV業務系統來講。還有許多細節問題有待于研究。例如，具體有哪些部分可以直接使用NGN體系架構中現有的部分，哪些部分在NGN體系架構中還沒有體現出來等。相信這些問題的解決一定會(huì )有助于牌照謎局的破解，促進IPTV業務成為可運營業務時刻的早日到來，加快IPTV業務的產業化進程，形成實現IPTV產業鏈各個環節的共贏局面，迎來IPTV的輝煌。
