下一代媒體網關系統架構及實現

2008/05/15

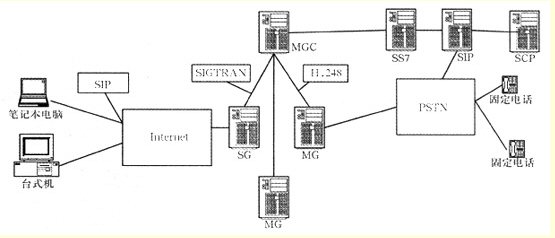

圖1　下一代網絡(luò )系統結構

3、媒體網關的通信過程和實現

　　3.1　互聯網中的通信過程

　　互聯網中的下一代通信信令主要由SIP來完成，用戶通過INVITE請求來發起一個對話。對話的發起過程如下：

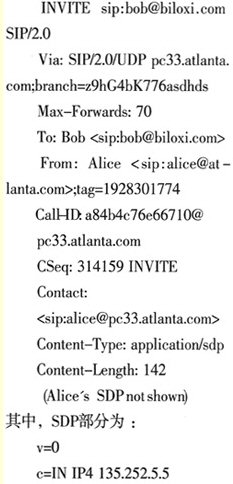

圖2

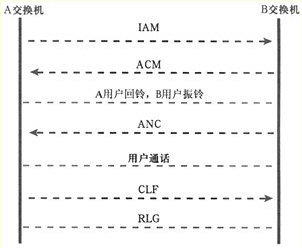

　　3.3　媒體網關的組成和實現

　　下一代媒體網關系統主要由媒體網關、媒體網關控制器和信令網關組成，實現了功能上的分解。為了適應不同的網絡(luò )，本文主要介紹了媒體網關的實現方法，其中媒體網關的主要作用是實現模擬信號由電路交換轉換成數字信號PCM編碼，并進行G.711或者G.723等格式編碼。為了實現媒體網關，整個系統由3部分組成，包括基于A(yíng)RM架構的嵌入式系統（uClinux）、語音信號轉換芯片（TLC320AD50）和定點數字信號處理器（TMS320VC54xx），如圖3所示。

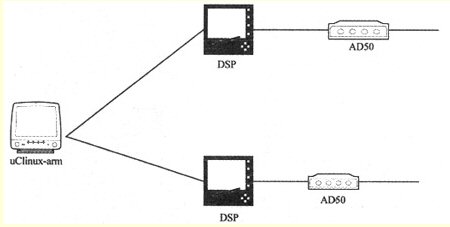

圖3　下一代網絡(luò )媒體網關的組成

　　其中，AD50芯片的TDM接口負責從電路交換的信號中提取模擬信號的語音，通過AD50把模擬信號轉換成數字信號，然后由DSP對提取的數字信號PCM編碼后的語音信號進行μ律或者A律壓縮，最后可以通過主處理器來進行G.723和G.729等編碼格式的轉換。對IP網的語音信號傳輸，uClinux操作系統同時必須支持RTP協議棧，這可以通過移植開源的基于C語言的ORTP庫來實現，而H.248協議棧則是自己來完成的，各種碼流格式的轉換通過移植ffmpeg程序來實現。為了驗證系統的可行性，采取了通過麥克風輸入電路的方法進行了實現，DSP通過CSS調試，uClinux通過終端調試，由麥克風采集的模擬信號經過AD50轉換為PCM編碼再通過DSP轉變成μ律或者A律編碼。最后由uClinux主處理器來對μ律編碼進行格式轉換添加RTP頭，由H.248進行與媒體網關控制器的交換，交換完成后發包給PC機，最后由PC機用ethereal抓包。對比發包方和收包方的可證實丟包率情況，驗證了方法的可行性。

　　為了真正做到網絡(luò )融合，支持不同網絡(luò )（例如2G網絡(luò )、3G網絡(luò )和PSTN等）的系統接口和編碼情況，媒體網關添加了不同的網絡(luò )接口。ARM主處理器支持ATM和IP等不同的接口，同時因為2G網絡(luò )支持AMR-WB、ARM-NB等不同的語音信號，在主處理器中也必須添加相應的編碼模塊，來對碼流格式進行轉換。

　　媒體網關系統在不同網絡(luò )中的位置情況如圖4所示。作為多個網絡(luò )的連接點，媒體網關起到了至關重要的轉換和連接作用。

圖4　媒體網關系統連接的各種網絡(luò )

　　3.4　下一代信令網關和媒體網關控制器的主要功能

　　信令網關的作用是完成兩個不同網絡(luò )之間用于控制的信息的相互轉換，以實現一個網絡(luò )中的控制信息能夠在另一個網絡(luò )中延續傳輸。信令網關是在兩個網絡(luò )的邊界接收和發送信令的代理，是兩個網絡(luò )間的信令關口，對信令消息進行翻譯、中繼或做終結處理。信令網關可以獨立設置，也可以與其他網關綜合設置，來處理與接入線路或中繼線路有關的信令，媒體網關控制器作為實現呼叫控制的核心，它根據接收到的信令控制媒體網關連接的建立和釋放等。其主要功能是為基本呼叫的建立、維持和釋放提供控制功能，包括呼叫處理、連接控制、智能呼叫觸發檢測和資源控制等。此外，MGC還應當具有業務提供功能、協議功能、互通功能、資源管理功能、計費功能以及No.7信令功能等。

4、結束語

　　下一代媒體網關系統主要由媒體網關、信令網關、媒體網關控制器組成。本文重點介紹了下一代網絡(luò )的媒體網關的各功能構成、組成模塊、軟件接口、硬件實現以及如何設計下一代媒體網關系統。分析了媒體網關系統用到的幾個協議以及這些協議之間的異同，并對這些協議的發展趨勢進行了展望。詳細地描述了媒體網關系統的各個組成部分及功能。下一代媒體網關系統對于下一代網絡(luò )和PSTN的融合有著重要的意義，可以實現PSTN與互聯網的互通，實現視頻通話等下一代網絡(luò )業務，對網絡(luò )融合有著深遠的影響。
