3G視頻點播系統中流媒體協議棧的解決方案

2009/02/11

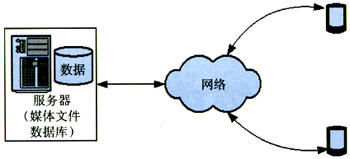

圖1 系統概述圖

　　 1.2 系統平臺

　　系統工作的硬件平臺、軟件平臺如下：

　　硬件平臺：SH-mobilesolutionincludesaSH3-DSPcoreMCU，memory，IO，and LCD etc，Abase-band controller（AT91 RM9200 Base-Band board），一臺服務器（即PC機）。

　　軟件平臺：SH-7300實時操作系統（Norti4），MPEG-4audio/videoencoder/decodermiddleware，流媒體協議棧（如圖2所示）。

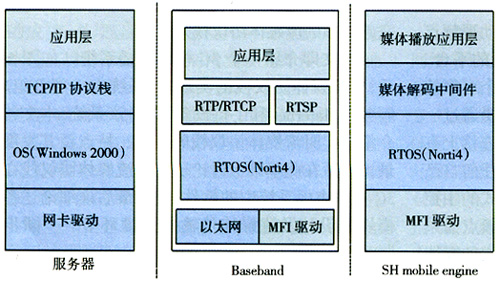

圖2 系統軟件平臺

2、基于3G終端的流媒體協議棧的架構

　　2.1 流媒體協議棧及其特點

　　以3G協議棧為基礎的實時流媒體協議棧（real-timestreamingmediaProtocols）具有強大的兼容性，能根據基站服務器通信準則建立最優播放效果，并根據網絡(luò )狀況，實時適應以改變通信策略和媒體播放效果。協議棧將可以保證以下業務：

　　（1）進行視頻通話，三方舉行視頻會(huì )議；

　　（2）替代以電視為媒體的廣告與節目播放，提供更具吸引力的多媒體點播等互動服務；

　　（3）享受移動銀行，股票信息，以及電子交易等各種信息服務。

　　實時流媒體協議棧可以設計為一個與系統無關的模塊，以實現在目前3種3G標準WCDMA、cdma2000、TD-SCDMA之上無縫移植和嵌入。我們以協議為指導，根據無線移動網絡(luò )的實際情況，做出合適的裁減和改變。流傳輸控制機制將根據3G網絡(luò )的特性和嵌入式實時系統的要求定制，使協議棧能夠發揮可靠的，高效率的作用。同時協議棧不僅提供標準的應用程序接口，還可以根據客戶的要求特別定制專用的應用程序接口。

　　2.2 流媒體協議棧整體架構

　　基于3G終端的流媒體協議棧由RTSP協議棧，RTP/RTCP協議棧，TCP/IP協議棧組成。

　　2.2.1 TCP/IP協議棧

　　TCP/IP協議棧是由3G的協議棧提供，負責對流媒體數據的傳送。TCP、UDP的協議都將使用到，并且根據不同的網絡(luò )情況，分別使用。TCP是用于可靠的連接，RTSP協議將盡量使用這個協議進行傳輸，UDP是無連接的協議，RTP/RTCP協議棧將通過這個協議傳送數據。當然這也不是絕對的，在必要的時候，RTSP可以使用UDP協議，比如防火墻的強制隔離，要求代理服務器轉發，這時需要由協議棧來保障RTSP協議的可靠性，包括使用重發機制；RTP/RTCP也可以使用TCP連接，比如要求跨防火墻，建立直接連接的通道，這時可能牽涉到RTSP和RTP/RTCP協議的算法，需要由協議棧來提供。

　　2.2.2 RTP/RTCP協議棧

　　RTP/RTCP協議是流媒體協議棧中關鍵的一部分，它承擔了媒體數據的傳送，由2個相互緊湊的協議組成，數據報文實時傳輸使用的RTP協議和QoS監視的RTCP協議。協議設計者并不考慮RTP協議的糾錯功能，而要求下層協議來保證，以提高媒體幀傳輸的數量，節省帶寬，節省程序的開銷，其傳輸機制專注于媒體本身的可靠性傳輸。RTP直接面向媒體數據，是一種以帶寬和網絡(luò )質量為先決條件的傳輸協議，其傳輸方式是隨著帶寬和網絡(luò )質量變化而動態調整的協議，其宗旨是以最大的可能性利用網絡(luò )的負載能力，確保大容量的多媒體數據能及時的傳輸。在這樣的設計思想下，3G信道帶寬不至于過度浪費，因此適合于手機終端的使用。同時，RTCP協議作為傳輸控制協議，也是網絡(luò )質量的監測者，它為互動的雙方提供了統計意義上的報告，為雙方提供網絡(luò )實際的質量，也為流量控制，編碼方式，提供了可靠的保證和參考。作為獨立于3G協議棧的應用層媒體協議棧，RTCP根據其機制，提供質量服務QoS，為網絡(luò )運營商監視網絡(luò )情況提供參數。

　　2.2.3 RTSP協議棧

　　RTSP協議棧是流媒體協議棧中與界面和RTP/RTCP協議相關的控制協商操作。RTSP提供響應界面操作的接口，直接響應界面發送的命令。同時RTSP也提供互聯的雙方或多方的一個傳輸方式和編碼方式的協商操作，在網絡(luò )允許情況下，建立一條最佳傳輸通道。以最匹配的情況傳輸數據，而無須每次傳輸都要求雙方解析，節省了大量的時間，也減少了出錯的可能性。

　　RTSP和RTP/RTCP協議棧組成整個流媒體協議棧的核心部分，他們各自的控制機制是需要根據無線移動網絡(luò )的實際情況和媒體編碼格式統籌設計，在協議中是沒有硬性規定的。

3、3G視頻點播系統中流媒體協議棧的模塊設計

　　系統的模塊化有利于整體功能的實現，本系統框架從流媒體協議棧進行規劃，分為5個模塊：人機界面、RTSP模塊、RTP/RTCP模塊，以及硬件媒體編解碼器模塊。模塊架構如圖3所示。

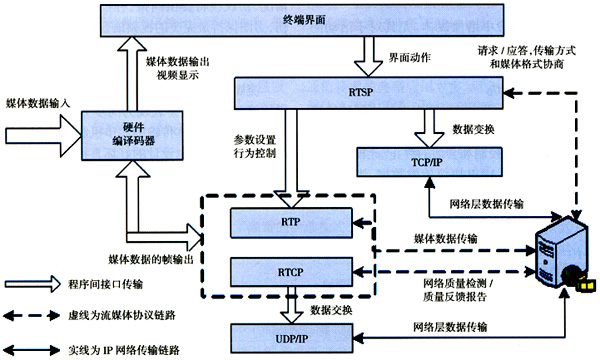

圖3 視頻點播系統架構

　　 3.1 人機界面（MMI）

　　界面部分是手機終端提供給用戶的交互界面。用戶可以使用它來控制播放的動作，比如通過點擊Web的鏈接，接入流媒體服務器。可以進行播放、暫停、終止、快進、后退等操作，當然，所有操作是在服務允許的范圍，超出服務范圍的操作將被禁止。通過界面，用戶就可以享受到視頻/音頻的多媒體服務，可以點播電影，也可以召開會(huì )議。

　　3.2 RTSP模塊

　　RTSP模塊是以客戶端為主的應用控制模塊，以適應3G手機終端對媒體點播的需要。主要內容包括：RTSP協議棧的會(huì )話的建立、會(huì )話的傳輸、會(huì )話的協商和會(huì )話的終止，以及文本指令的解析。在流媒體協議棧架構中，RTSP處于TCP/IP層之上，使用TCP協議傳輸會(huì )話數據。處于界面控制程序直接操作下，為應用界面提供編程接口。同時RTSP對媒體數據層和RTP協議有著控制的權利，可以調整RTP會(huì )話參數，以及媒體層同步等等。RTSP是一個類似HTTP的服務器-客戶端的模型，但與HTTP不同的是雙方都可發送請求并都可以響應請求，是一個對等互動的協商協議。

　　在此視頻點播系統中，RTSP模塊通過TCP協議的三次握手機制來保證命令消息通道的可靠性。一方面接收服務器的確認信息傳給應用層進行處理；另一方面接收來自客戶端的命令信息，解析后反饋給服務器。此外，RTSP模塊支持以下操作：

　　（1）從媒體服務器端獲取媒體。客戶端能夠通過HTTP或者其它模式來請求一個的圖像描述。如果圖像正被多點傳輸，那么圖像描述就包含了用來傳輸連續媒體多點傳輸的地址和端口。如果圖像只能被單點傳送，那客戶端就要因為安全原因而提供給目的地址。

　　（2）邀請媒體服務器參加會(huì )議。一個媒體服務器端能夠被“邀請”參加一個存在的會(huì )議，可以回放媒體成為圖像，或者記錄圖像中的媒體的全部或者一部分。

　　（3）在存在圖像中增加媒體。尤其對于活動圖像，如果服務器能告訴客戶端，增加的媒體是有用的。

　　3.3 RTP/RTCP模塊

　　RTP/RTCP模塊是以客戶端為主的應用傳輸模塊。主要內容包括：RTP/RTCP協議棧的會(huì )話的建立，會(huì )話的傳輸，會(huì )話的控制和會(huì )話的終止。此模塊位于TCP/IP層之上，使用UDP協議傳輸數據。當應用程序開始一個RTP會(huì )話時通常使用兩個端口：一個給RTP，一個給RTCP。在RTP會(huì )話期間，各參與者周期性地傳送RTCP包。RTCP包中含有已發送的數據包的數量、丟失的數據包的數量等統計資料，因此，服務器可以利用這些信息動態地改變傳輸速率，甚至改變有效載荷類型。RTP的媒體數據載荷加載準則依賴于不同的媒體編碼格式而不同，數據報文的格式按照RFC規定的實現。

　　同時應用程序可以通過此模塊調整傳輸頻率去和接受者的能力相匹配，或者以適應網絡(luò )擁塞。通過參加多點傳送組的適當的子集，接受者能適應不同的網絡(luò )并控制他們的接受帶寬。此外模塊中所有的多媒體會(huì )話，都將視頻和音頻分別存放，這是為了保證在與某些不具有視頻功能的終端通信或者在網絡(luò )質量惡劣的情況下，可以只提供音頻服務，而將視頻服務關閉。

　　3.4 硬件媒體編解碼模塊

　　硬件媒體編解碼器是基于MPEG-4實現的硬件Codec，采集的視頻音頻原始數據通過它壓縮后形成MP4的數據格式，通過傳輸協議發往服務器；來自服務器的MP4視頻音頻數據通過Codec還原為原始數據，送往終端顯示器，提供用戶動態界面。當然畫面可能因為壓縮和傳輸的損傷有所下降，針對這樣的情況，協議棧將提供糾錯，補償，同步功能來修復損傷，力圖保持最完美的視頻語音效果。

4、流媒體同步機制

　　流媒體數據和傳統數據的一個主要不同是不同媒體流的集成，主要表現為同步方式。在3G視頻點播系統中，流媒體傳輸的同步機制是一個非常關鍵的問題，同步機制設計的好壞直接涉及到了播放效果，而播放效果則是直接面向用戶，是檢驗媒體播放質量的直接證據。

　　媒體同步定義是不同媒體流之間以及數據流內的基于時間的關系。目前有3層同步，分別是系統同步（流內同步）、媒體間同步（流間同步）和用戶層同步（目標間同步）。

　　媒體數據的同步丟失是由于從服務器發往客戶端的媒體數據報文因為不同的路由路徑導致，而且所有媒體數據的存儲轉發都將產生延遲和抖動。延遲以及延遲的可變性將導致以上3種同步的丟失。因此，媒體間同步機制是必須的，以確保在客戶端正確的播放媒體數據。

　　4.1 系統同步（流內同步）

　　系統同步（流內同步）是底層同步。連續媒體或者時間相關的數據（比如，視頻和音頻）的媒體層同步是最底一層。媒體層的最小單位是邏輯數據單位（LDU），比如視頻和音頻幀，需要嚴格的按照時間順序以確保用戶可以精確的回放。系統同步缺失將導致播放暫停或跳躍。

　　4.2 媒體間同步（流間同步）

　　時間相關數據的流層同步是第二層。流層的最小單位是整個流。沒有流間的同步將導致不同媒體數據的失調。

　　網絡(luò )的帶寬是完成流媒體傳輸的物質基礎，在傳輸聲音、圖像、視頻等多媒體信息流時，即使這些媒體流予以壓縮，所需的帶寬仍然比文字文件大，但并不是有足夠的帶寬就可以完全解決流媒體傳輸問題。一般而言，所需帶寬的多少是與應用密切相關的，從應用角度來看，只要用戶數不斷增加、信息服務量不斷增加，帶寬有多少都是不夠的。同步是媒體流的基本控制方法。流媒體是時間屬性的表現，這依賴于RTSP協議棧。

　　4.3 用戶層同步（目標間同步）

　　這是多媒體文獻中規定的最高層次的同步，是對象之間的同步，它集成了流和與時間無關的數據。對象間同步要求，如果某個以前定義的與時間相關的媒體目標到達客戶端，那么在一個允許的時間間隔內，必須開始與之相對應的與時間無關的數據，同時停止與之不匹配的當前的與時間無關的數據。

　　用戶層同步或交互同步，是最上層的同步，要求能反映和滿足用戶的交互性，容易為用戶理解接受。用戶層同步是交互性參與的同步，用戶可以控制和使用信息，如反復調用感興趣的內容、快速掠過不感興趣的部分。雖然RTSP協議支持類似錄像機的功能：播放、快進、暫停、停止，但流媒體的交互性同步能力主要體現在數據流編碼過程中對交互性能的考慮。

5、小結與展望

　　近年來，無線移動通信技術的發展日新月異，日趨成熟的第三代移動通信不僅能夠提供現有的各種移動電話業務，還能提供高速率的寬帶視頻業務，支持高質量的話音、分組數據業務，以及實時的視頻傳輸。3G技術融合了無線通信與互聯網、視頻等技術，由此產生的無線視頻和無線IP業務也將成為未來無線移動通信業務新的增長點，而流媒體技術正是因為3G提供的可靠平臺成為其應用之一，本文所介紹的視頻點播系統就是流媒體協議棧基于無線移動通信技術的典型應用方案。而今，功能日漸增強的流媒體協議棧以其優勢已經應用于各個領域，尤其在嵌入式領域與無線Web瀏覽技術相融合，并將一定程度上推動3G手機的發展。
