刀片服務器在移動業務系統中應用

趙澤 2009/08/13

一、項目背景和問題的提出

　　河南移動業務支撐系統遵循集團總部BOSS3.0整體規劃和規范，已經基本完成相關部署工作，包含客戶服務應用部署、BOSS與DSMP接口改造、欠費風險控制、門戶網站業務和數據一致性管理機制。另外進一步完善和明晰河南移動BOSS系統的體系結構、應用軟件結構、系統邊界和外部接口、系統功能及系統指標等基本定位與要求，從而為河南移動業務組織、管理及市場經營、客戶服務等工作提供持續、有效的運營支撐。系統改造完成后，將支撐河南移動4000萬計費用戶話務量增長以及業務發展的要求，滿足其對集團類業務、數據業務、奧運業務和其他新業務快速開發和上線的要求。

　　2009年，隨著中國電信、中國聯通3G業務的逐步推廣，三大電信運營商相繼推出各自的3G移動品牌，中國移動作為中國最大的電信運營商，將面臨中國電信和中國聯通在移動通信行業上的白熱化競爭，在移動通信市場3G產品同質化日益嚴重的情況下，中國移動將持續貫徹王建宙掌門人精細化管理和臻于至善的方針，通過提高服務水平和管理水平，發揮中國移動信息服務專家的品牌優勢，保持在競爭中的優勢。

　　河南作為中國的人口大省，移動通信運營的競爭將更加激烈，河南移動如何在支撐系統建設過程中引入先進的系統建設思路和技術，建立一個能夠滿足不斷增長和變化的業務需求的系統架構，這套系統架構易于管理和維護，并在最大程度上降低設備采購成本和運營成本？

1.問題分析和解決思路

　　1.1 原業務支撐系統的建設模式

　　建設BOSS3.0以前，河南移動的業務支撐系統全部選用UNIX小型機作為主服務器設備，UNIX小型機具有處理能力高,單機穩定性好的優點，但同時，UNIX小型機也存在采購成本高、運行維護成本高、運行維護相對復雜等問題。隨著業務支撐系統能力要求不斷提升，UNIX小型機的高成本成為系統建設的瓶頸。"降低TCO成本、提升性能、節能減排"成為河南移動業務支撐系統建設關注的重點。

　　1.2 業務支撐基礎架構設施的建設思路

　　河南移動一直在追蹤最新的互聯網技術與硬件技術的發展，發現互聯網企業系統架構模式值得借鑒：互聯網應用多運行于PC服務器、刀片服務器等低端設備上，系統通過先進的技術架構與集群部署方式支撐大量在線訪問、交易并保持高效、穩定的運行，典型的如Google、淘寶均使用刀片集群作為運行平臺。河南移動借鑒互聯網系統架構思路，結合系統特點對業務支撐系統架構進行優化、創(chuàng )新，實現了將CRM應用部署于刀片服務器機群的創(chuàng )新。

　　實現CRM應用基礎架構的優化需要在軟件、硬件上進行縝密論證：

　　在軟件技術層面上，河南移動BOSS3.0的CRM系統采用三層軟件架構，基于亞信公司AppFrame平臺設計、開發。AppFrame平臺采用分布式架構設計，底層采用分布式EJB實現，整體系統架構完全支持集群化、分布業務處理。AppFrame平臺完全基于J2EE開發，具備良好的可移植性，應用組件可以運行于任何支持J2EE的操作系統上。AppFrame平臺提供了多種應用系統級容錯機制，通過會(huì )話復制、服務可用性判斷、路由分發、應用自適應調整、災備切換等方式保證系統穩定。AppFrame平臺提供Deploy機制和應用監控機制，使基于該平臺的應用具備自動快速部署能力和分布式應用的集中監控、跟蹤能力。基于A(yíng)ppFrame平臺的CRM系統具備了"分布式處理能力、跨平臺運行能力、系統級容錯能力、集群部署能力、集中監控能力"。上述能力的具備，使河南移動CRM系統具備了運行于刀片機群了條件。

　　在硬件設備層面，隨著服務器技術的發展，刀片服務器技術日趨成熟。刀片服務器是一種高密度服務器，專為實現數據中心的便利性而打造。在標準高度的機架式機箱內可插裝多個卡式的服務器單元，實現高可用和高密度。每一塊"刀片"實際上就是一塊系統主板，它們可以通過"板載"硬盤啟動自己的操作系統，如Windows、Linux等，類似于一個個獨立的服務器，在這種模式下，每一塊母板運行自己的系統，服務于指定的不同用戶群，相互之間沒有關聯，不過，管理員可以使用系統軟件將這些母板集合成一個服務器集群。刀片服務器和傳統服務器相比具有很多優勢：適用于服務器集群；低成本；線纜大規模地減少；低功耗；模塊化，實現了物理"即插即用"和"即購即換"處理的高效性。

　　結合先進的軟件、硬件技術，CRM系統應用服務器替換為刀片服務器集群成為可能。新的CRM系統架構將具備由冗余節點方式提供的高可靠性，一旦單臺刀片節點發生故障，應用系統將自動切換至其他節點提供服務；支持通過擴充應用服務器數量的方式擴展業務處理能力。最為重要的是，這種新的BOSS基礎架構設備投資低于采用小型機方案的數倍。

2 業務支撐系統引入刀片服務器的技術方案

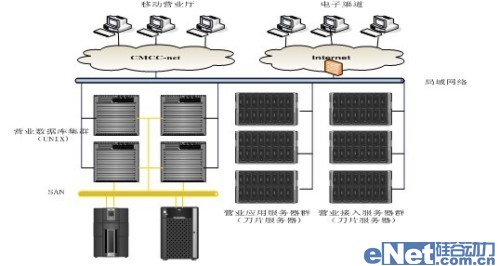

　　河南移動BOSS3.0 CRM系統采用三層架構部署，分別為前端業務接入服務器、應用服務器和數據庫服務器，網絡(luò )拓撲圖如下：

　　1) 接入服務器：接入服務器為營業系統提供自建營業廳、合作營業廳、代辦點、連鎖店等所有的營業終端接入服務，以及電子渠道等營業相關業務接入，通過網頁的形式展現。前端訪問請求可以通過負載均衡器，分配訪問量到各個WEB Server。這樣，即使有某臺Server出現故障，其他Server將繼續提供服務，接入服務器群主要采用HP ProLiant BladeSystem刀片服務器系統，機型是HP Blade System BL465c G5， BL465c 具有AMD雙處理器與標準 1U 機架安裝式服務器相同的特性，該產品集成了節能的計算功能和高密度性、擴展的內存和 I/O，極大地提高了性能。此款均衡架構帶有四核 AMD Opteron（皓龍）處理器、DDR2 內存、串行硬盤、多功能千兆網絡(luò )支持和多 I/O 卡，可為您提供一個適合多種應用的高性能系統。同時，外形小巧的 BL465c 中還包括確保高可用性的特性，如熱插拔硬盤驅動器、內存交錯、嵌入式 RAID 功能、以及提高的遠程 Lights-Out 管理。采用HP C7000機箱，10U高，可放16個半高或8個全高的刀片服務器，

　　2) 應用服務器：在應用服務器上部署中間件，提供營業業務處理邏輯，并連接后端數據庫服務器，應用服務器群集通過中間件提供并行處理方式，提高系統的可用性和可擴展性，應用服務器采用HP Blade System BL685c G5刀片服務器，HP ProLiant BL685c具有極密集 4 處理器刀片式服務器的杰出性能，包括四核處理器、大內存容量和同類設備中更出色的網絡(luò )連接：最多 4 個 AMD Opteron（皓龍）8300 四核系列處理器，具有 64 位四核計算功能以及業界領先的每瓦性能和每瓦性?xún)r(jià)比；支持 AMD Dual Dynamic Power Management 技術，以?xún)?yōu)化設備性能、降低設備功耗；16 個 DIMM 插槽可支持高達 128GB ECC 667MHz 寄存式 DDR2 內存，可用于內存密集型應用；2 個嵌入式多功能千兆網卡帶有 TCP/IP 卸載引擎 (TOE) 和 iSCSI 支持；2 個嵌入式千兆以太網網卡；3 個中間件 I/O 擴展插槽可安裝配置選件，例如多功能千兆網卡、1GB 和 10GB 千兆以太網網卡、光纖通道和 Infiniband。

　　3) 數據庫服務器：直接與應用服務器進行數據交換，應用服務器訪問數據庫進行數據操作，數據庫服務器采用RAC方式提供性能和可靠性的保證，數據庫服務器采用UNIX小型機。

在進行CRM應用服務器替換為刀片服務器的同時，CRM應用、部署進行了相應的優化、調整，保證設備替換后系統運行的高性能、高穩定性：

　　1) CRM應用優化。針對應用部署的集群化，優化應用發布模塊，實現應用分布式、自動化部署。優化系統監控模塊提供對分布式系統應用追蹤、監控功能，實現對服務、事物/數據庫連接、系統訪問、SQL的多方面監控。及時發現問題和缺陷并進行優化調整。如：服務跟蹤功能可以實時進行營業員前臺操作、后臺服務調用、數據庫數據操作的整個操作軌跡的跟蹤、分析。

　　2) 應用整合。CRM應用架構整合所有業務功能，而不是原有的一套業務屬性對應一套業務系統。在每臺服務器上均部署相同的應用，通過設置實現不同服務器/業務域實現不同的功能；單個模塊或者功能點的失效、升級或者failover通過模塊控制進行設置。

　　3) 應用部署集群化。CRM應用采用集群部署，將若干服務器設置為一個功能域，為特定的接入渠道服務；同時，同一集群的刀片分布于不同的機框中，避免一個機柜故障導致整個應用集群的不可用。采用分散部署的方式可以在單個進程/設備/機柜不可用情況下由其他設備進行應用分擔，任一點出現問題，不會(huì )造成系統整體影響問題，提高系統的可用性。

　　4) 應用部署自適應調整機制。不同應用集群應用負載設置性能壓力閾值，當某個集群壓力超過閾值將自適應/手工進行調整，使用備用集群或其它集群部分資源進行負載分擔。當業務量降低，又會(huì )調整回去。通過自適應調整機制均衡各應用集群的能力。

　　5) 設置備用刀片集群。當生產設備故障時可以將應用接入到備用集群；同時，在應用系統升級、生產設備檢修時也可以將應用切換到備用集群上。通過備用刀片集群的設置提升了系統的穩定性和可維護性。

　　3.1 降低購置成本

　　如果用8臺機架式服務器和8臺刀片服務器相比較，帶有光纖通道連接的HP BladeSystem的成本比機架式服務器成本低15-2%，服務器數量超過3-4臺之后，購買刀片服務器就要比傳統機架式服務器更加經濟。

　　采用上面相同的比較，不帶光纖通道連接的HP BladeSystem（只有內部驅動器）的成本比同級別機架安裝基礎設施成本低1-4％，服務器數量超過6-8臺之后，購買刀片服務器就要比傳統機架式服務器更加經濟。

　　3.2 降低運營成本

　　初始設置時間從每臺服務器12小時降低到30分鐘，實施變更和重新配置的時間從4小時降低到30分鐘，假設每小時的平均管理成本為43美元，若使用HP BladeSystem，每年100臺服務器的成本可從68,800美元降低到8,600美元。

　　與采用專用服務器存儲相比，采用網絡(luò )存儲可管理多達6倍的存儲，從而將從存儲管理節省的資源用于戰略創(chuàng )新。

　　3.3 更好的性能表現

　　采用分布式系統設計和操作系統優秀的內核應用處理效率獲得顯著提升。CRM部分業務的性能提高在30%-50%之間。

　　現有系統采用集群方式部署、分布式計算，在計算能力提升的同時有效降低單主機負載。采用小型機時，主機忙時平均負載在35%；替換后，單主機忙時平均負載降低到20%。

　　3.4 更高可用性

　　系統可用性提升

　　河南移動CRM系統的刀片服務器安置于多臺機柜中，應用劃分為多個業務組，同一分組的應用部署于不同機柜的刀片上。通過應用部署避免設備故障導致全系統癱瘓。

　　系統提供故障節點判斷能力，當發現某進程/設備故障時，系統自動將請求分發至其他節點并進行告警，由于采用多服務器集群方式進行負載分擔，降低了單節點故障對整體系統影響。

　　系統提供應用分組負載自適應調整機制，某分組壓力過大時，可以將服務請求分流至其他低負載分組上。

　　設置備用刀片組作為系統設備冗余。備用服務器上應用部署與其他設備相同，處于在線運行狀態，當生產設備故障、應用升級、設備檢修時可以將服務請求接入至備用集群。

　　硬件可用性提升

　　刀片服務器具備"熱插拔"的能力。某臺刀片設備故障時，僅需將故障刀片拖出機箱，插入新刀片替換即可。

　　整合的基礎設施可避免由于各種原因所造成的停機現象，諸如線纜、服務器、存儲、開關故障；人為配置錯誤、以及軟件、電源和散熱問題。解決上述問題的時間大幅度減少，每年計劃內和計劃外的停機時間可減少近100%；設備內建N+1冗余，因而無需閑置、備用的部件，另外還提供了N+1冗余設計，因此而降低了冗余硬件成本。

　　刀片服務器通過集群方式提供高性能的服務，但設備數量成倍增加給系統的維護、管理帶來一定的難度和工作量的增加。考慮到這一問題，CRM系統提供了自動部署和系統服務追蹤、監控功能，保證應用服務器刀片化的同時系統仍具備高可維護性。

　　自動應用部署支持自動化、分布式的部署方式，極大簡化應用部署。發布通過控制設備支持全量、增量可視化發布，整個發布過程無須人工干預，僅需要15分鐘；支持針對不同邏輯業務組定向發布。通過平臺發布組件的應用自動發布功能，系統不因服務器數量的增加而增加發布的工作量和差錯率。

　　CRM系統實現了追蹤、監控功能，可以實現對服務、事物/數據庫連接、系統訪問、SQL的多方面監控。及時發現問題和缺陷并進行優化調整。如：服務跟蹤功能可以實時進行營業員前臺操作、后臺服務調用、數據庫數據操作的整個操作軌跡的跟蹤、分析。系統的實時監控、服務狀態跟蹤和故障定位能力使維護人員可以及時發現薄弱環節、準確定位問題從而指導系統優化。

　　系統使用刀片服務器替換后，數據中心設備與管理員的比例大為降低，節省大量的管理投入。

　　3.6 更高可擴展性

　　軟件系統由于采用J2EE技術，具備了跨平臺運行能力和極強的擴展能力。系統在不進行任何編碼的情況下，可以實時，在線的進行容量擴展，利用更多的設備，為移動業務發展提高更高的保證。

　　硬件設備擴容上，刀片服務器可以通過在線/離線增加設備的方式進行擴容和優化，即Scale out模式。刀片集群擴展時，僅需要根據處理能力需求將擴容刀片插入機框即可。系統可以實時、在線的進行容量擴展。

　　采用全新的軟件架構與刀片服務器的CRM系統擴容更加靈活性、簡便。計算能力需求實現的顆粒度更加細致。

　　3.7 更好的節能減排效果

　　通過CRM應用服務器替換，標準42U機柜占用減少40%，耗電量節省57%。

　　3.8 線纜復雜度降低

　　傳統服務器架構的布線增加了巨大的復雜性，是系統停機和不靈活的一個主要根源。

　　采用刀片服務器可以減少87%的線纜，平均每個1000M網絡(luò )端口可節約100到350美元。

　　通過先進的采用IP的iLO2管理功能，消除了KVM交換機和線纜的需要，每個機架可另外節省高達25,000美元。

　　4.1 設備選擇創(chuàng )新

　　率先在業務支撐系統的核心應用系統中采用刀片服務器，與傳統的UNIX服務器相比，刀片服務器的采購成本大大降低，且具備占用空間小、耗電量低、管理和配置簡單靈活等特點，在實際的系統運營過程中同時降低了機房空間、耗電和管理成本。

　　4.2 系統架構創(chuàng )新

　　傳統的業務支撐系統應用服務器部署一般采用集群軟件形成主備方式的集群，當主服務器發生故障時，集群軟件監測到故障，自動將系統和應用切換到備份服務器上。河南移動BOSS3.0 CRM系統應用服務器采用統一開發、運行平臺，所有的應用服務器統一提供對外服務，業務邏輯分布在多個節點上處理，單臺節點發生故障不影響系統正常服務，從另外一個層面提供了系統可靠性保證。

　　此外，系統性能的擴展也可以通過增加服務器節點的方式實現，不需要停止現有的應用服務，簡單靈活。

　　4.3 系統運營管理創(chuàng )新

　　新系統建成后，整體的系統管理從單一服務器管理轉換為刀片服務器集群管理，利用HP刀片服務器完善的管理工具，新服務器的擴展從傳統的單機安裝、連線、加電、配置、上線，轉換成插板、集群配置和發布、上線，大大降低了系統升級、配置和管理的工作量。

5.效益分析

　　通過新的系統架構和刀片服務器設備的引入，在保障系統可靠性和系統性能擴展性的前提下，降低了業務支撐系統設備采購成本和系統運營成本。

作者：中國移動通信集團河南有限公司業務支援中心 趙澤
