成就視頻監控的模擬與數字技術

趙娟 2011/07/19

圖:Intersil公司視頻產品全球營銷總裁馬大倫

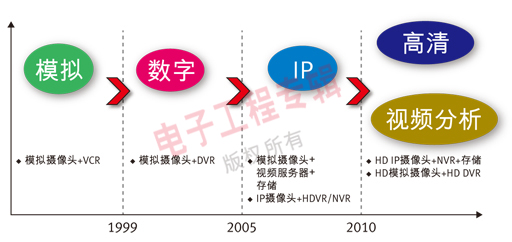

　　 此外，科勝訊、美信、升邁和Nextchip等公司也積極的推出了相關的多通道解碼器產品，通過集成高位ADC、濾波器、多種業界標準接口推動了這一轉換趨勢。

　　前端攝像頭的傳感器廠商、視頻IP廠商與FPGA廠商合作，通過在FPGA中實現的傳感器處理設計，包括全ISP，完成自動曝光、自動增益和自動白平衡功能等，能夠快速實現高清寬動態范圍(WDR)CMOS圖像傳感器處理解決方案。例如，Altera的Cyclone FPGA搭配Apical的IP實現的MT9M033高清晰WDR CMOS圖像傳感器；萊迪思半導體公司支持使用LatticeXP2 FPGA的Aptina的高速串行像素接口(HiSPi)，該參考設計實現了任意帶有傳統CMOS并行總線的圖像信號處理器(ISP)與Aptina HiSPi CMOS傳感器的連接。

　　“很多廠商的視頻監控產品是面向全球市場的，而市場的需求是不一樣的。這就需要開發不同傳感器的系統，”賽靈思公司亞太區市場及應用總監張宇清指出，“而搭配Spartan-6 FPGA與賽靈思公司的前端ISP(iPipe IP)的優勢就在于可針對不同傳感器和應用提供針對性的功能，滿足差異化要求，提高設計靈活性。目前中國已有很多廠商采用FPGA為前端的ISP來搭配傳感器作為方案。”

圖： 賽靈思公司亞太區市場及應用總監張宇清

　　“橫向市場的硬件廠商與縱向市場的應用專家合作模式在技術行業非常普遍。人們只要看看IBM個人電腦和微軟視窗就可以此類推。PC硬件和專門軟件之間存在著進一步的合作，例如Adobe和Autodesk。”萊迪思半導體公司企業營銷副總裁及幕僚長Douglas Hunter指出：“在FPGA行業，FPGA供應商與縱向市場知識產權(IP)供應商之間的合作在有線和無線通信等市場已經非常常見。萊迪思攝像機解決方案就將這個概念擴展到攝相機市場。這種模式極大地有利于客戶，因為他們是兩全其美的：高度優化的FPGA架構適合他們的市場，最好的IP適用于縱向市場。我們的觀點是，這就是持久的合作模式。”

圖：萊迪思半導體公司企業營銷副總裁及幕僚長Douglas Hunter

　　另一方面，通用媒體處理器的廠商也試圖更好的將視頻前端集成到處理器中，宣稱這樣既可以增加集成度，降低成本，同時對于提升系統性能也有可靠的保證。“在TI新的體系結構中，以增強型ISP為核心的前端模塊有專門的M3微處理器控制，而高達1GHz的Cortex A8主處理器在必要時則可以分擔前端視頻的處理能力。”TI公司通用DSP業務發展經理鄭小龍表示。

圖：TI公司通用DSP業務發展經理鄭小龍

　　智能視頻分析的發展障礙

　　盡管目前智能視頻分析已經應用于特定行業，但其規模相對很小，技術、標準以及實用性等多方面的原因使其發展受限。不過網絡(luò )化給智能監控帶來積極的推動，技術實現上更靈活，既可以在IP前端集成智能，也可以在平臺集成智能。芯片廠商們則積極的自行開發或與第三方合作，將智能分析整合進自己的產品中。

　　在攝像頭端，DSP設計復雜度高，成本高，ASIC由于之前采用處理器性能比較低，不能充分滿足智能的需要；如果把智能算法放到后端(云端)處理，后端運算壓力較大，且無法滿足實時和一些特殊應用的需求。海思采用高性能ARM cortex-A9內核的IP Cam SoC Hi3516則能充分滿足IP Camera高清、前端智能的需求，采用硬件編碼，使高性能A9處理器完全解放出來用于做智能算法，并且有許多專業的智能算法第三方設計公司能夠提供智能方案。

　　其實很多目前已大量采用的ASIC和SoC芯片都有智能分析應用，只是智能程度有高有低而已。“智能視頻分析算法進展太慢的原因當然是難度越來越高，對處理器的要求也是越來越高。”董伯明認為，“將智能分析算法固化進處理器的最大好處就是提高了速度。局限性當然是當有更新更好的智能分析算法時，不得不重新設計，制造一個新的處理器。”

　　“目前制約智能視頻應用推廣的主要原因在于以往的算法大多在高端PC上實現，而前端嵌入式處理的應用開發不夠。”鄭小龍表示。

　　車牌識別、異常行為分析、人流車流分析、遺留物體分析等等需要采用高速處理器處理，于是IP攝像機平臺所集成的DSP核心的大有用武之地。“當然，將智能分析算法集成到SOC單片處理器有其局限性，即客戶只能直接應用而不容易根據實際應用改變和調整算法，”鄭小龍表示，“但是由于這樣集成的分析算法已經比較成熟，而且都留有不少參數根據應用進行設置，因此仍不失為智能視頻分析的入門級解決方案。對于專業智能視頻分析系統，則強大的DSP核心將是前端嵌入式處理的重要保證，為此TI專門提供了多達50多種的智能分析基礎函數庫（VLIB）供客戶下載。”

　　Hunter 則認為有兩方面的原因阻礙了視頻分析技術的發展，“首先，視頻分析算法需要高品質的圖像，以更有效地展現其結果。圖像分辨率和動態范圍必須足夠高，以確保視頻分析算法能精確地實施，不會(huì )產生誤測。以前(在攝相機中使用FPGA之前)行業無能力以合理的成本提供所需要的圖像質量一直是視頻分析快速增長的障礙之一。”

　　“另一個原因是，傳統上視頻分析算法已被設計為運行在個人電腦上，因此已用像C這樣的高級語言編寫。為了利用增強的圖像質量，視頻分析算法開發者提供針對和優化FPGA的算法前，會(huì )有一個有限的時間滯后和學習過程。”Hunter表示，“成熟的算法已經包括人/對象跟蹤、人臉識別、車牌識別、周邊入侵檢測和物體跟蹤，僅舉幾例。萊迪思目前正與視頻分析算法開發者合作，但在這個時候討論我們的計劃還為期過早。”

　　配合專業領域的第三方合作伙伴開發IP核是實現智能視頻的快速路徑，方便為客戶提供交鑰匙解決方案。例如賽靈思與美國Eutecus公司合作提供基于Sparta-3A DSP的視頻分析解決方案。其中，高性能視頻分析IP—多核視頻分析引擎(MVE)具有高度優化的架構，可顯著提高性能，主要針對高精度的原始高清處理分析應用。

　　此外，鄭小龍認為視頻改良也是智能視頻分析的一項新技術，就是將以前不可視、模糊不清，或者是在振動的畫面進行優化以增加視頻的可監控性能，可應用于夜視圖像增強處理、圖像畫面穩定系統和交通識別影像增強系統。

　　3D技術，視頻監控的奢侈品？

　　在采訪中，大多數受訪者對3D在視頻監控中的應用持保守態度。董伯明就明確表示在自己的客戶中“暫時未能在客戶中發現有此需求。”

　　“3D技術是沒有可能在短時間內運用到模擬監控市場中來，”馬大倫認為：“這是因為3D技術是依賴于昂貴的LCD 屏幕以及LCD顯示技術，這一技術代價高昂，而且與視頻解碼技術毫無關聯。”

　　“這是一個困難的需求預測。”Hunter認為，“視頻監控使用3D會(huì )獲得一些優點，主要是深度/距離的計算。但是，到目前為止我們已經從視頻市場體驗了針對距離計算的需求，而不是監控。因此，是否監控市場會(huì )考慮深度/距離計算，對重要的推動者仍有待觀察。”

　　不過，張宇清則認為在高端視頻分析應用中需要3D，“2D視頻的主要缺陷在于測量觀測到的物體的深度影像和實際尺寸時有非常大的誤差。這將限制視頻分析的一些應用，比如在繁忙的景象中需要精確地追蹤人物。3D在視頻監控中的部署可以解決這樣的問題，彌補2D視頻的不足。在視頻分析算法中，低端DSP無法實時處理3D視頻。而FPGA則是這類應用中的理想解決方案。”

　　“如果是因為圖形顯示的需要，那么3D圖形加速器就非常重要。在TI新的單片系統體系架構中就集成有3D圖形加速協處理器，可以支持立體的圖形菜單顯示。”鄭小龍表示，“當然對于智能視頻的3D要求則是不同的需求，例如三維人臉識別就需要雙攝像頭處理。”

　　目前看起來雖然用戶需求還不那么明顯，但電子行業技術引領需求已成家常便飯，要實現3D視頻監控技術上應該是可行的，或許，就有用戶喜歡技術奢侈品。
