SIP：構筑下一代SoftSwitch的協議

黃偉峰 2001/02/06

一、SIP的提出和發起

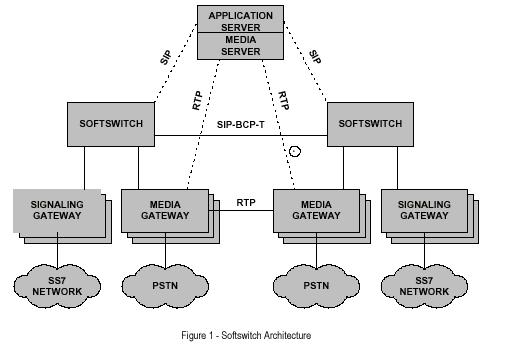

SIP（Session Initiation Protocol，會(huì )話發起協議）是由IETF（Interne工程任務組）提出的IP電話信令協議。它的主要目的是為了解決IP網中的信令控制，以及同SoftSwitch的通信，從而構成下一代的增值業務平臺，對電信，銀行，金融等行業提供更好的增值業務。其結構圖如下所示。

各功能模塊說明如下：

SoftSwitch: 主要實現連接，路由和呼叫控制，關守和帶寬的管理，以及話務紀錄的生成。
Media Gateway: 提供電路交換網（即傳統的PSTN網）與包交換網（即IP,ATM網）中信息轉換（包括語音壓縮、數據檢測等）。
Sinnaling Gateway:提供PSTN網同IP網間的協議的轉換。
Application Server:運行和管理增值業務的平臺，與SoftSwitch用SIP進行通信。
Media Server: 提供媒體和語音資源的平臺，同時與Media Gateway進行RTP流的傳輸。

使用SIP作為SoftSwitch和Application Server之間的接口，可以實現呼叫控制的所有功能。同時SIP已被SoftSwitch接受為通用的接口標準，從而可以實現SoftSwitch之間的互連。

二、SIP的功能和特點

正如其名字所隱含的，SIP用于發起會(huì )話，它能控制多個參與者參加的多媒體會(huì )話的建立和終結，并能動態調整和修改會(huì )話屬性，如會(huì )話帶寬要求、傳輸的媒體類型（語音、視頻和數據等）、媒體的編解碼格式、對組播和單播的支持等。

SIP在設計上充分考慮了對其他協議的擴展適應性。它支持許多種地址描述和尋址，包括：用戶名＠主機地址、被叫號碼＠PSTN網關地址和如Tel：010-62281234這樣普通電話號碼的描述等。這樣，SIP主叫按照被叫地址，就可以識別出被叫是否在傳統電話網上，然后通過一個與傳統電話網相連的網關向被叫發起并建立呼叫。SIP的最強大之處就是用戶定位功能。SIP本身含有向注冊服務器注冊的功能，也可以利用其他定位服務器如DNS、LDAP等提供的定位服務器來增強其定位功能。

三．SIP中服務器的分類和功能

SIP中有客戶機和服務器之分。客戶機是指為了向服務器發送請求而與服務器建立連接的應用程序。用戶代理（User Agent）和代理（Proxy）中含有客戶機。服務器是用于向客戶機發來 的請求提供服務并回送應答的應用程序。

共有4類基本服務器：

用戶代理服務器：當接到SIP請求時聯系用戶，并代表用戶返回響應。

代理服務器：代表其他客戶機發起請求，既充當服務器又充當客戶機的媒介程序。它在轉發請求之前可能改寫原請求消息中的內容。

重走向服務器：接收SIP請求，把請求中的原地址映射成零個或多個新地址，返回給客戶機。

注冊服務器：接收客戶機的注冊請求，完成用戶地址的注冊。

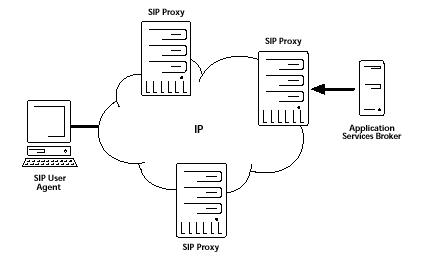

用戶終端程序往往需要包括用戶代理客戶機和用戶代理服務器。代理服務器、重定向服務器和注冊服務器可以看作是公眾性的網絡(luò )服務器。在SIP中還經常提到"定位服務器"的概念，但是定位服務器不屬于SIP服務器。SIP服務器請求定位服務的方式也不在SIP的討論范圍之內。其在IP網絡(luò )中的實現如下所示。

SIP獨立于低層協議，一般使用UDP等無連接的協議，而采用自己的應用層可靠性機制來保證消息的可靠傳輸。

四、SIP的消息定義和格式

SIP的消息定義完全基于文本的格式。分為消息頭和消息體，其主要有如下幾個字段。

注冊的目的地址。

From

注冊的頭地址。如果是第一次注冊，則與目的地址相同。

Content-Type

消息的類型

Content-Length

消息的長度

Request-URI

注冊請求的目的地址

Call-ID

所有的來自一個客戶機的注冊都是用相同的Call-ID

Cseq

以相同Call-Id的注冊必須擁有遞增的Cseq號。

五、SIP的方法

SIP主要用以下六個方法來實現對呼叫的控制。

（1）INVITE

INVITE方法說明一個用戶或業務參加一個會(huì )話。消息體部分包含了被叫的信息說明。對于雙方呼叫，主叫需說明他能接受和發送的媒質類型。示例如下：

INVITE A -> Proxy 1

INVITE sip:UserB@there.com SIP/2.0

Via: SIP/2.0/UDP here.com:5060

From: BigGuy

To: LittleGuy

Call-ID: 12345600@here.com

CSeq: 1 INVITE

Contact: BigGuy

Content-Type: application/sdp

Content-Length: 147

v=0

o=UserA 2890844526 2890844526 IN IP4 here.com

s=Session SDP

c=IN IP4 100.101.102.103

t=0 0

m=audio 49172 RTP/AVP 0

a=rtpmap:0 PCMU/8000

（2）ACK

ACK方法主要用于確認客戶端對INVITE方法的請求已經響應。

示例如下：

ACK sip:UserB@there.com SIP/2.0

Via: SIP/2.0/UDP ss1.wcom.com:5060;branch=2d4790.1

Via: SIP/2.0/UDP here.com:5060

Route:

From: BigGuy

To: LittleGuy ;tag=314159

Call-ID: 12345601@here.com

CSeq: 1 ACK

Content-Length: 0

（3）BYE

客戶機用BYE方法向服務器發消息來結束該呼叫。

示例如下：

BYE sip: UserA@here.com SIP/2.0

Via: SIP/2.0/UDP there.com:5060

Route: .

From: LittleGuy ;tag=314159

To: BigGuy

Call-ID: 12345601@here.com

CSeq: 1 BYE

Content-Length: 0

（4）CANCEL

CANCEL方法用于取消一個掛起的呼叫。

示例如下：

CANCEL sip:UserB@there.com SIP/2.0

Via: SIP/2.0/UDP here.com:5060

From: BigGuy

To: LittleGuy

Call-ID: 12345600@here.com

CSeq: 1 CANCEL

Content-Length: 0

（5）REGISTER

用于向定位服務器注冊客戶機的相關信息。

（6）OPTIONS

用于查詢服務器的相關信息和功能。

六、狀態碼的定義

SIP主要定義了如下的五種類型的響應狀態。

1xx: 信息。表示請求已經收到，可以繼續處理請求。

2xx: 正確。表示呼叫已經正確的被接受和處理。

3xx: 重定向。表示該呼叫需被重定向處理。

4xx: 客戶機錯誤。表示該消息存在表達錯誤，不能被服務器處理。

5xx: 服務器錯誤。表示服務器不能處理該消息。

七． SIP的優越性

H.323和SIP設計之初都是作為多媒體通信的應用層控制（信令）協議，目前一般用于IP電話。它們能實現的信令功能基本相同，也都利用RTP作為媒體傳輸的協議。但兩者的設計風格截然不同，這是由于其推出的兩大陣營（電信領域與Internet領域）都想沿襲自己的傳統。H.323是由國際電聯提出來的，它企圖把IP電話當作是眾所周知的傳統電話，只是傳輸方式由電路交換變成了分組交換，就如同模擬傳輸變成數字傳輸、同軸電纜傳輸變成了光纖傳輸。而SIP側重于將IP 電話作為Internet上的一個應用，較其他應用（如FTP，E-mail等）增加了信令和QoS的要求。H.323推出較早，協議發展得比較成熟；由于其采用的是傳統的實現電話信令的模式，便于與現有的電話網互通，但相對復雜得多。SIP借鑒了其他Internet標準和協議的設計思想，有其突出的優點。

1、首先，它是基于文本的協議，而H.323采用基于ASN.1和壓縮編碼規則的二進制方法表示其消息，因此，SIP對以文本形式表示的消息的詞法和語法分析就比較簡單。

2、其次，SIP會(huì )話請求過程和媒體協商過程等是一起進行的，因此呼叫建立時間短，而在H.323中呼叫建立過程和進行媒體參數等協商的信令控制過程是分開進行的。

3、再次，H.323為實現補充業務定義了專門的協議，如 H.450.1、H.450.2和H.450.3等，而SIP只要充分利用已定義的頭域，必要時對頭域進行簡單擴展就能很方便地支持補充業務或智能業務。

4、最后，H.323進行集中、層次式控制。盡管集中控制便于管理（如便于計費和帶寬管理等），但是當用于控制大型會(huì )議電話時，H.323中執行會(huì )議控制功能的多點控制單元很可能成為瓶頸。而SIP類似于其他的Internet協議，設計上就為分布式的呼叫模型服務的，具有分布式的組播功能。

在我國的IP電話領域，采用H.323協議已是定論。但我們也應看到SIP簡單靈活、分布式控制等優點。并且隨著SoftSwitch等技術的發展，SIP必將取代H.323,成為IP領域內運用最廣泛的信令控制協議。

附錄：一個完整的SIP運用

Basic Call Flow:

Messages 1 to 7 trace successful connected end-to-end call.

PSTN SS#1 SS#3 PSTN

|----IAM----->| | |

1| |-----INVITE----->| |

| | |----IAM----->|

2| |<---100 TRYING---| |

| | |<----ACM-----|

3| |<--180 RINGING---| |

|<----ACM-----| | |

| | |<----ANM-----|

4| |<----200 OK------| |

|<----ANM-----| | |

5| |------ACK------->| |

|=================Conversation================|

|-----REL---->| | |

|<----RLC-----| | |

6| |------BYE------->| |

7| |<----200 OK------| |

| | |-----REL---->|

| | |<----RLC-----|

1: INVITE sip:4081230003@everest SIP/2.0

Via: SIP/2.0/UDP fujiyama.

From: 4081230001@fujiyama.

To: 4081230003@everest.

Call-ID: LEV55519990720180211264011@fujiyama.

CSeq: 1 INVITE.

Content-Type: Application/sdp.

Content-Length: 123..

v=0.

o=Level3 2580642516 2580642516 IN IP4 gibralter.

s=VoIP Call.

c=IN IP4 192.168.0.94.

t=2580642516 0.

m=audio 3400 RTP/AVP 0.

2: SIP/2.0 100 TRYING

Via: SIP/2.0/UDP fujiyama.

From: 4081230001@fujiyama.

To: 4081230003@everest.

Call-ID: LEV55519990720180211264011@fujiyama.

CSeq: 1 INVITE.

Content-Type: Application/sdp.

Content-Length: 123..

v=0.

o=Level3 2580642516 2580642516 IN IP4 gibralter.

s=VoIP Call.

c=IN IP4 192.168.0.95.

t=2580642516 0.

m=audio 3400 RTP/AVP 0.

3: SIP/2.0 180 RINGING

Via: SIP/2.0/UDP fujiyama.

From: 4081230001@fujiyama.

To: 4081230003@everest.

Call-ID: LEV55519990720180211264011@fujiyama.

CSeq: 1 INVITE.

Content-Type: Application/sdp.

Content-Length: 123..

v=0.

o=Level3 2580642516 2580642516 IN IP4 gibralter.

s=VoIP Call.

c=IN IP4 192.168.0.95.

t=2580642516 0.

m=audio 3400 RTP/AVP 0.

4: SIP/2.0 200 OK

Via: SIP/2.0/UDP fujiyama.

From: 4081230001@fujiyama.

To: 4081230003@everest.

Call-ID: LEV55519990720180211264011@fujiyama.

CSeq: 1 INVITE..

5: ACK sip:4081230003@everest SIP/2.0

Via: SIP/2.0/UDP fujiyama.

From: 4081230001@fujiyama.

To: 4081230003@everest.

Call-ID: LEV55519990720180211264011@fujiyama.

CSeq: 1 INVITE..

6: BYE sip:4081230003@everest SIP/2.0

Via: SIP/2.0/UDP fujiyama.

From: 4081230001@fujiyama.

To: 4081230003@everest.

Call-ID: LEV55519990720180211264011@fujiyama.

CSeq: 2 BYE..

7: SIP/2.0 200 OK

Via: SIP/2.0/UDP fujiyama.

From: 4081230001@fujiyama.

To: 4081230003@everest.

Call-ID: LEV55519990720180211264011@fujiyama.

CSeq: 2 BYE..

《計算機世界》 2001/02/06
