VoIP網守的功能

潘曉成 2002/01/22

　　在我國長話業務中, IP電話業務所占比例由1999年全年電話業務量的0.192%, 迅速上升到2000年末的4.5%（數據來源：ccidnet）,2001年的統計數據還沒有見到，預計將在10％左右。IP語音業務的迅速增長，讓我們已經見到他的強大生命力。下面我們就來談一下VoIP網守的功能。

　　在IP電話中，網守處于高層，是用來管理IP電話網關的，下面這張圖描述了網守在網絡(luò )中的位置。

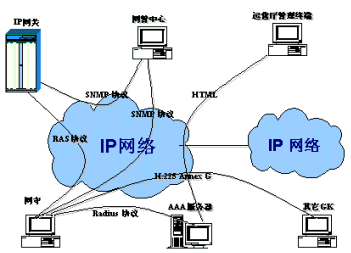

圖一：網守與其他設備關系示意圖

一、RAS功能

　　RAS部分的功能有用戶認證、地址解析、帶寬管理、路由管理、安全性管理、區域管理。

　　1、區域管理：由于IP Phone網絡(luò )正在發展中，網絡(luò )的拓撲結構各種各樣，考慮到目前的發展趨勢，網守在結構上應能適應各種結構，既能支持單網守、單區域，也能支持多網守、多區域；在多區域情況下，各個區域即可以建立平等和直接的聯系，也可通過上級網守聯系。每個區域可配置多個網守，以用于備份和負荷分擔。每個網關保存兩個網守的地址，網關啟動后定期向網守發RRQ登錄，如果登錄失敗，則向另一網守登錄。登錄時網守保存網關的登錄生存周期，超時后未重新收到網關的RRQ則認為網關故障，將其狀態置為不可用。

　　2、用戶認證：網關用ARQ把用戶卡號和密碼發給網守，網守再把卡號和密碼送給計費認證中心，如果計費認證中心認證通過，網守向網關發ACF，否則回ARJ。

　　3、地址解析：網關在用戶認證完成后，接受被叫號碼，接收完被叫號碼后把號碼用ARQ送給網守，網守在路由表中查找目的網關的IP地址，如果目的網關不在本區域中，向上級網守或鄰近網守請求在別的區域中查找。找到目的網關后在A(yíng)CF中返回其IP地址，未找到返回ARJ。網守到網守的通信方式遵循H.225.0 Annex G的建議。

　　4、帶寬管理：由于每個網關接入到Internet的帶寬有限，為了避免在話務高峰期造成網絡(luò )擁塞，影響所有的呼叫，網守可設定進行帶寬管理，網關在A(yíng)RQ中填入所需的帶寬，網守判斷有無足夠的帶寬資源，如果資源不足，就拒絕呼叫。由于呼叫所需的帶寬取決于語言編碼的類別、是否采取靜音、每個RTP包帶幾幀數據等，因此，在A(yíng)RQ中的帶寬應按最大需求申請，在通話開始時，再用BRQ修改所需帶寬。

　　5、路由管理：為了提高網絡(luò )的可靠性和接通率，對話務流量進行分配，網守提供路由管理。在路由表中，每個區號可以對應多個路由，路由具有優先級，選路時先選高優先級路由，如果高優先級路由擁塞或不可達，再選低優先級的路由。當呼叫跨區域時，雙方的網守可以直接建立聯系，也可以通過上級網守聯系，還可以通過別的同級網守聯系，方式靈活，保證系統的靈活配置和網絡(luò )的可靠性。具有相同區號和路由特性的網關可以組成網關組，選路時可以針對網關，也可以針對網關組。對某一網關組選路時，可以按每個網關的優先級，也可以按百分比在網關間進行流量分配。為了在某些情況下能與即不在本網守的控制下，也無法與其網守通信的網關互通，路由還可設為“獨立網關”，直接與之通信。

　　6、安全性管理：由于Internet是一個開放的網絡(luò )，容易遭到攻擊，網守應提供基于H.235的安全機制，在相互通信的網關和網守之間、網守與網守之間設置密碼，相互認證。為了與別的設備互通或別的原因，網守也可以不提供基于H.235的安全性機制或也可以針對IP地址進行認證，根據對方的IP地址來判斷對方是否是合法用戶。

二、呼叫處理功能

　　網守除了進行RAS功能外，還需要具有呼叫處理功能，利用H.225.0和H.245進行呼叫的建立，能力交換，呼叫維護和結束呼叫等處理。對于PC-to-Phone業務，PC需要對網守發起呼叫。再由網守向被叫網關發起呼叫，網守在進行呼叫處理的時侯，其處理能力會(huì )下降很多。

三、用戶界面和參數設置

　　用戶界面和參數設置部分完成路由表、網關數據表、網關組數據表、本網守數據設定等數據的輸入、修改、保存和調試信息、日志信息、告警信息的管理和用戶權限管理。

　　1、各種數據的管理：網守的數據主要有網關數據表、網關組數據表、網守數據表、路由表、國家信息表五個表格和本網守的各種設置，如RAS端口號，是否采用H.235，本網守的國家號和國家號前綴等。通過用戶界面，可以實時修改大部分數據，少數參數如端口號等只能在系統初始化時設定，運行中禁止修改。所有的數據都可以保存在文件中，下次啟動可直接使用。

　　2、告警信息管理：提供告警窗口，在系統出現異常時打印告警信息。

　　3、調試信息管理：可以輸入一些命令，來控制系統的運行和顯示某些感興趣的信息，如VOS的內存信息，顯示收到的消息等。

　　4、日志管理：記錄網守所有的操作，以便進行問題跟蹤等。

　　5、用戶權限管理：對操作設置各級權限，根據權限確定用戶對網守的操作。

四、RADIUS Client程序

　　計費認證中心中保存著所有卡號用戶的信息，當網關向網守發送ARQ請求對用戶進行認證時，GK通過Radius Client向計費認證中心發送用戶驗證請求，等待計費認證中心的驗證結果。呼叫開始通話時，網守收到網關的通知后通過Radius Client向計費認證中心發送計費開始消息，通話結束后發送計費結束消息。

五、網管功能

　　網守支持SNMP，通過運行SNMP代理，與網管中心建立聯系。

六、其他功能

　　1、設備備份的考慮：為了保證系統的可靠性，每個區域應至少配置兩個網守，這兩個網守可以配置為一個為主，一個為從，也可以配置為兩個平等的網守，對區域內的網關進行負荷分擔，同時互為備用。在正常情況下網關只向主網守登記，但主備網守中都保存有該網關的數據，當網關向主網守登記失敗后，向備用網守登記。

　　2、設備管理：為了在某一網關或網守出現故障時能及時改變路由，提高接通率，網守應能及時發現其管理下的網關和與之聯系的其它網守的狀態改變并以此改變路由數據。網守管理下的網關不斷向網守發送登記請求，每次登記的生存周期可以設得很短，當生存周期已到而未收到網關新的登記請求時，網守就可以認為網關發生故障，并不在向其分配呼叫。與此同時，網關不停向所有與之向連的網守發送服務請求，與之建立聯系。當向對方發出服務請求未收到對方的證實，重發也超過最大重發次數時，認為對方發送故障，這時改變自己的路由表。

　　3、會(huì )話管理：網關上的每一個呼叫在網守中都有一與之對應的呼叫控制塊，當網關發起呼叫時向網守發送ARQ，網守在收到后ARQ創(chuàng )建呼叫控制塊，呼叫結束時網關向網守發送DRQ，網守釋放呼叫控制塊。為了避免在某些情況下網守未收到網關的DRQ而造成網守無法釋放呼叫，網守定期向網關發送查詢命令，檢查呼叫是否存在，如果不存在，則釋放呼叫控制塊。為了避免呼叫超出網守處理能力而造成網守崩潰，網守可以設一最大呼叫數，超出的呼叫將被拒絕。對每個網關也設一最大呼叫數，當該網關上的呼叫數超出門限值時呼叫也將被拒絕。網守還可以閉塞某一網關或網守，禁止其呼入或呼出。對每一網守，還可以設一擁塞上限和擁塞下限，當呼叫超出呼叫上限時認為該網守已擁塞，不再向該網守分配呼叫；當呼叫數低于擁塞下限時，認為擁塞已經解除。

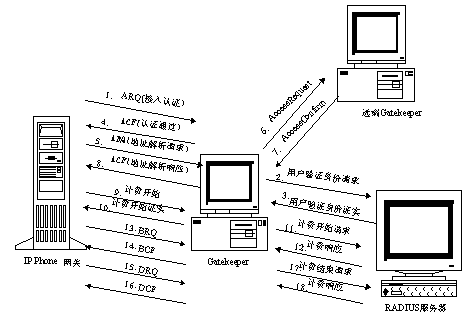

圖二：GateKeeper處理流程示意圖
