源創(chuàng )通信：VoIP小區話音接入方案

2007/12/20　　

一、IP接入網的背景

　　長期以來，電信運營商的主營業務是范圍最為廣泛的話音業務，但是隨著電信市場的逐步開放和競爭的加劇，南北電信及其聯通，鐵通等運營商的運營思路不斷地走向理性，在注重速度的同時，也更注重成本，投資的重心逐漸向最直接面向用戶的接入層轉移。綜合業務接入網作為一種理想的建網模式，廣泛應用于傳統的固定運營網絡(luò )，其服務質量保證、多樣化接入手段和豐富的業務提供能力等因素使之成為網絡(luò )建設的首選方案。對于規模建網，業界普遍認可綜合接入方案，但對于業務量小同時又缺乏SDH傳輸資源的接入點，綜合接入則面臨著成本因素的挑戰，在這種環境下，IP接入網則是一種非常有效的補充方式。

　　IP接入網基于IP網絡(luò )架構，可綜合接入語音、數據和多媒體業務。語音業務在A(yíng)MG/IAD接入網關節點完成TDM到IP的轉換，通過分組方式在IP接入網絡(luò )上承載，再在局端通過中繼網關ETG實現話音從分組到TDM的轉換，通過E1或V5接口接入PSTN網絡(luò )，可以看出，這種方式充分地利用了已有的IP和PSTN網絡(luò )資源來開展業務。IP接入網采用標準的NGN部件，因此可面向未來持續發展，平滑地融入NGN網絡(luò )。目前，IP接入網已在IP超市、智能小區、小型企業、SOHO等用戶群提供小規模廉價IP語音業務和多媒體業務。

　　二． 寬帶IP城域網的特點

　　寬帶IP城域網作為互聯網在城市的延伸，網絡(luò )骨干節點之間以千兆帶寬互聯，為各種基于IP的數據業務和網絡(luò )應用提供靈活高效的支持。同時也為用戶提供包括高速專線接入、10M/100M寬帶接入、ADSL接入等在內的各種類型接入手段，一次性解決了全網及用戶端的網絡(luò )帶寬瓶頸。

　　寬帶IP城域網的建設目標是將IP城域網建成為數據業務的統一骨干平臺，可直接向集團用戶提供10兆到100兆甚至1000兆的Internet接入帶寬和互連帶寬，寫字樓、學校、信息化小區和其它企業集團的用戶可利用該網絡(luò )組成全市到全國范圍內的、類似專用網絡(luò )的VPN網絡(luò )（虛擬專用網），其費用將較以往大大降低；對個人用戶而言，城域網將可提供10兆到桌面的Internet接入速率，比普通拔號上網速率快幾十到幾百倍。

　　三．城域網的組網結構

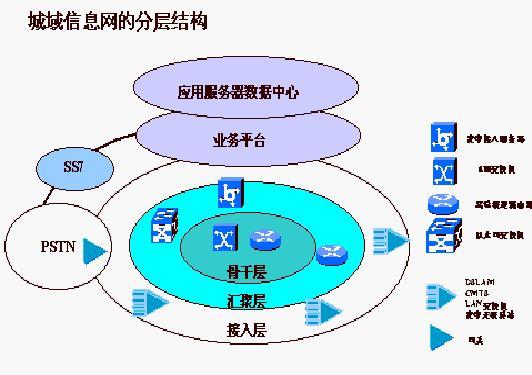

　　從網絡(luò )的層次結構看，城域信息網由骨干層、匯聚層和接入層、業務平臺和管理平臺幾部分組成,Sinov-100I話機屬于接入層設備。

　　四．小區IP話音接入的優勢介紹

　　接入作為網絡(luò )到用戶的“最后一公里”，直接關系到最終用戶所獲得服務的速度和質量，長期以來備受通信公司的關注。選擇什么樣的技術與產品，才能最大限度地提高投資回報率及用戶滿意度，成為當前通信公司等運營商所面臨的關鍵問題。

　　小區寬帶接入網絡(luò )方式目前一般是由提供五類線上網的各個寬帶接入運營商（例如XDSL,長城，聚友，有線電視提供商等），其寬帶網絡(luò )線已到了用戶的家里，而IP話音接入只需在原有的網絡(luò )基礎上疊加Sinov-100I話機或者其它IAD設備，就可提供語音的“一根線接入”，實現SOHO用戶、智能小區用戶的語音和數據的綜合接入。

　　目前，長城，聚友，有線電視網絡(luò )提供商等剛好已具備這最后一公里的物理接入條件，他們已經把各種寬帶網絡(luò )的接入最后一公里放到了用戶家，但是他們缺少外網的出口資源，這樣通信公司在用戶終端的接入方面就可以借助他們的現有網絡(luò )資源，而對方也剛好可以把他們的現有網絡(luò )充分利用起來，產生最大的經濟效益，這是一個雙贏互補的局面。

　　在現有的網絡(luò )結構上只需增加Sinov-100I話機和一套軟交換平臺，就可以完成電話的呼入與呼出，該方案很好地利用了現有的網絡(luò )和設備，實現了PSTN話音業務的平滑移植和分組話音的接入，其優勢在于： 　　

1. 網絡(luò )規劃不用太多更改，關鍵是不用更改網絡(luò )布線；



2. 網絡(luò )結構簡單；



3. 接入建設成本合理，網絡(luò )建設速度快捷；



4. 投資少，回報見效快；



5. 能夠盡快搶占客戶；



6. 可以進行放號業務，而不用重新拉排布線；



7. 用戶安裝使用簡單，操作方便；



8. 可以帶來更多的業務特性；



9. 運營商便于對設備管理，設備容易進行升級；

　　五．小區IP電話接入城域網網絡(luò )拓撲結構圖

　　該拓撲圖中，AUP-IP200D話機的IP地址設為192.168.1.*的網段，而PC的IP地址設為10.10.1.*網段，這樣的目的是為了避免同一個網段之間的廣播風暴沖突，而且也可以通過在路由器上設置QoS來優先保證IP話機的的語音質量，同時也方便IP電話機設備的管理和升級；
