基于A(yíng)sterisk的VoIP開發指南——Asterisk模塊編寫指南

2008/06/12

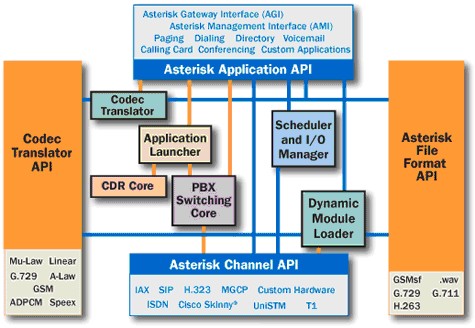

圖1 Asterisk結構圖

2.Asterisk二次開發概述

　　Asterisk是一個開源的PBX架構；但它并不是一個成品。通常情況下，由于企業應用的多樣性，很難有一個成型的PBX產品可以滿足企業的各種需求。傳統的PBX成品，要么功能和靈活性不足，要么配置和維護復雜；而且都具有一個致命的缺點，那就是開放性、可擴展性。

　　Asterisk具有傳統PBX無法比擬的優點，那就是其靈活性，可擴展能力；Asterisk的擴展能力是通過開放相應的架構和接口來實現的。這就意味著Asterisk是一個組件而不是一個成型的產品，Asterisk的核心提供了一個基本的可運行環境，而外圍相應的能力則可以通過加載和配置相關的插件和模塊來實現。

　　Asterisk是一個開源的PBX架構；但它并不是一個成品。Asterisk的擴展能力是通過開放相應的架構和接口來實現的。這就意味著Asterisk是一個組件而不是一個成型的產品，Asterisk的核心提供了一個基本的可運行環境，而外圍相應的能力則可以通過加載和配置相關的插件和模塊來實現。

　　因此，使用Asterisk，一定會(huì )面臨二次開發問題，這些二次開發主要圍繞以下幾個方面：

　　（1）內部核心模塊

• 開發擴展編解碼能力模塊


• 開發擴展相應的通道模塊

• 開發應用部分


• 開發外圍管理部分

• 通過Asterisk的一個電話呼叫在一個通道驅動接口上到達，如SIP Socket。


• 通道驅動在該通道上創(chuàng )建一個PBX通道并啟動一個pbx線程


• 撥號方案被執行，撥號方案在一些地方通過dial應用(查看app_dial.c)

• Dial創(chuàng )建一個呼出的PBX通道并請求一種通道驅動創(chuàng )建一個呼叫。


• 當呼叫被應答時，Asterisk橋接媒體流，于是在第一個通道上的主叫可以和在第二個通道也就是呼出通道上的被叫通話。

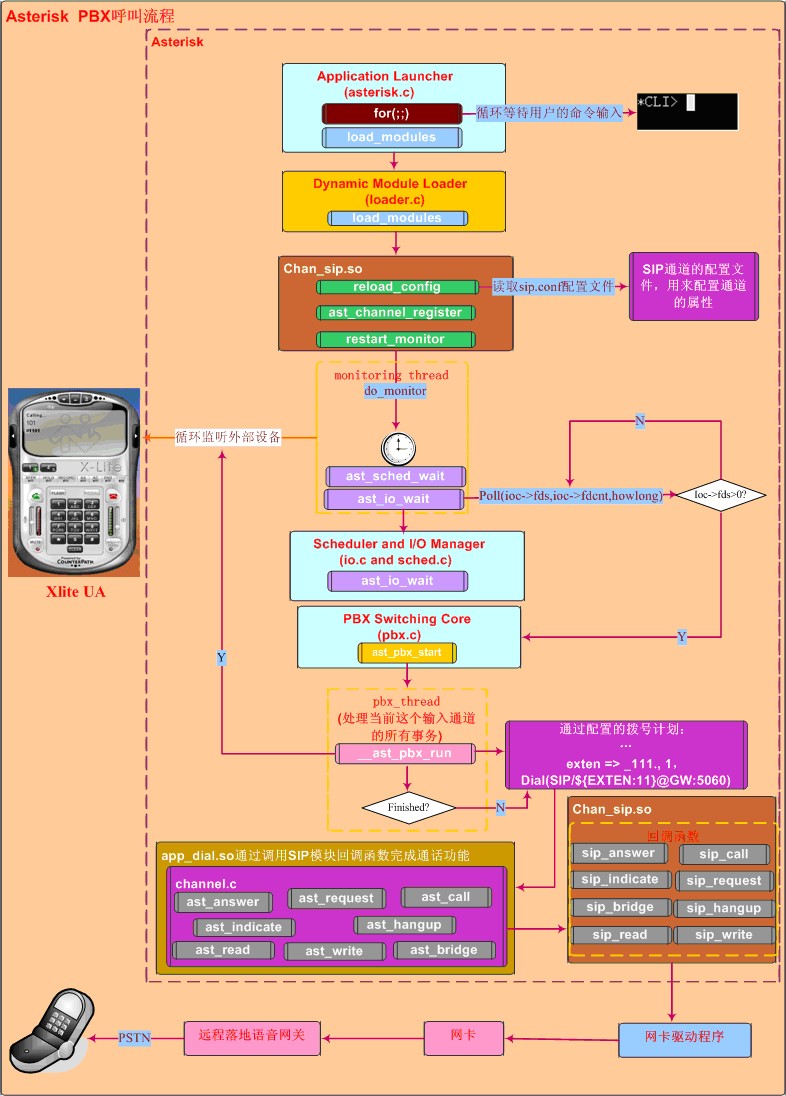

圖2 Asterisk PBX呼叫流程

4.RADIUS協議的概述

　　（1）Radius協議在協議棧中的位置

Radius是一種流行的AAA協議，同時其采用的是UDP協議傳輸模式，AAA協議在協議棧中位置如圖3所示。

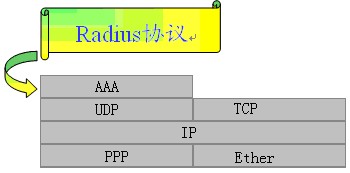

圖3 Radius協議在協議棧中的位置

　　（2）Radius協議選擇UDP作為傳輸層協議

• NAS和Radius服務器之間傳遞的是幾十上百個字節長度的數據，且Radius要求特別的定時器管理機制，用戶可以容忍幾十秒的驗證等待時間。



• 當處理大量用戶,服務器端采用多線程，UDP簡化了服務器端的實現過程。



• TCP是必須成功建立連接后才能進行數據傳輸的，這種方式在有大量用戶使用的情況下實時性不好。Radius要有重傳機制和備用服務器機制，它所采用的定時，TCP不能很好的滿足。由于數據包可能會(huì )在網絡(luò )上丟失，如果客戶沒有收到響應，那么可以重新發送該請求包。多次發送之后如果仍然收不到響應，RADIUS客戶可以向備用的RADIUS服務器發送請求包。



• Radius依靠自身協議保證報文重傳和服務器備份機制以確保計費可靠性。

5.認證計費功能概述

　　IP-PBX呼叫控制功能，主要是VoIP終端用戶的認證計費控制過程，是VoIP系統商業化運營的核心模塊。

　　Radius Client端，也叫NAS，主要的任務就是根據VoIP終端的呼叫請求攜帶的各種屬性，包括賬戶ID、被叫號碼、通話時間等，封裝成標準的Radius數據包發送到Radius Server端，達到賬戶信息實時更新的效果。整個NAS端程序主要由兩個模塊構成：認證模塊和計費模塊，并把這兩個模塊整合到開源IP-PBX項目 Asterisk中。

　　5.1 標準RADIUS協議分析

　　（1）Radius Packet

　　RADIUS數據包被包裝在UDP數據報的數據塊（Data field)）中，其中的目的端口為1812，RADIUS協議包結構如圖4所示。

0 1 2 3

0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1

+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

| Code | Identifier | Length |

+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

| |

| Authenticator |

| |

| |

+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

| Attributes ...(不定長)

+-+-+-+-+-+-+-+-+-+-+-+-+-



　　Attribute：

0 1 2

0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0

+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

| Type | Length | Value …(不定長)

+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

圖4 RADIUS協議包結構圖

　　（2）對Radius Packet格式各個域解釋

　　Code：包類型，一個字節長，指示RADIUS包的類型，包含不合法的Code的Radius包將被直接丟棄，code域主要包含了以下值類型。

　　1）code=1 Access-Request——認證請求數據包

　　本文AAA功能就是構建code＝1的認證請求數據包。

　　2）code=2 Access-Accept——認證響應數據包

　　3) code=3 Access-Reject——認證拒絕數據包

　　4）code=4 Accounting-Request——計費請求數據包

　　本文Asterisk的AAA功能另外一個重點任務就是構建code=4的計費請求數據包，Accounting-Request 數據包中的兩種狀態類型（Acct-Status-Type）的計費請求數據包：Start（Value=1）：Client開始對指定用戶提供服務，計費開始;Stop（Value=2）：Client停止對指定用戶提供服務，計費結束。

　　5）code=5 Accounting-Response——計費響應數據包

　　因為是要更新賬戶信息，所以目前本文不需要處理計費響應數據包。

　　Identifier：包標識符，一個字節長，用于匹配請求包和響應包，同一組請求包和響應包的Identifier應相同。協議規定：

　　1) 在任何時間，發給同一個RADIUS服務器的不同包的Identifier域不能相同，如果出現相同的情況，RADIUS將認為后一個包是前一個包的拷貝而不對其進行處理。

　　2) Radius針對某個請求包的響應包應與該請求包在Identifier上相匹配（相同）。

　　Length：包長度，兩個字節長，說明數據包的長度，是code、identifier、length、authenticator attribute fields的長度總和，有效范圍是20~4096，超出范圍的數據將被視為附加數據（Padding）或直接被忽略。

　　Authenticator：驗證字，16字節長，用于驗證消息的負載,對包進行簽名，該驗證字分為兩種。

　　1) 請求驗證字---Request Authenticator,用在請求報文中,必須為全局唯一的隨機值。

　　2) 響應驗證字---Response Authenticator,用在響應報文中，用于鑒別響應報文的合法性。響應驗證字＝MD5(Code+ID+Length+請求驗證字+Attributes+Key)。

　　Attributes:Type指示了Atribute的類型，通用的有幾十種，在系統中使用到的，如表4.1所示。Asterisk AAA模塊的構建主要是構建表1列出的這些屬性值的RADIUS數據包。

　　表1 Atribute的屬性列表

　　5.2 選擇一個合適的Radius Client API

　　上個小節介紹的RADIUS數據包格式，是構建應用協議層數據包的封裝所關注的，在A(yíng)sterisk中如果需要親自把標準RADIUS數據包的發送、接收等過程從零開始寫起，那本文就把重點放在了RADIUS UDP數據包與服務器通信過程的編寫中了，實際本文關注的是在A(yíng)sterisk中根據VoIP通信中的業務需求，構建RADIUS認證計費模塊，重點是業務應用層的開發，即如何組織認證包、計費包的數據結構等，而RADIUS數據包傳輸層直接調用現成的開源API，目前主要有兩種這樣的開源項目。

　　（1）pam_radius

　　一個PAM模塊提供了RADIUS客戶端的功能。它是從開源項目Freeradius中提取出來的，如果要使用需要對代碼做大量的修改、打補丁后才能使用。

　　（2）radiusclient-ng

　　相對比PAM的pam_radius模塊而言，radiusclient-ng的動態庫代碼不用修改就可以拿過來使用，只需安裝radiusclient-ng的動態庫，然后根據配置文件、開放的API接口修改Asterisk代碼就可以完成Asterisk AAA模塊的構建。

　　所以在本文使用radiusclient-ng開源軟件包。
