思博倫企業級IP-PBX語音測試解決方案

2009/04/15

1. 可以將電話網與計算機網統一成一個整體。


2. 全新的硬件平臺和高度集成的系統功能可大幅度降低成本。


3. 通過建立呼叫中心以及實施VoIP等，更方便地實現增值服務。


4. 開放的標準，互通性強。


5. 由于采用了計算機平臺，使系統的擴容和升級更加簡單和節省投資。


6. 應用開發方便簡單。

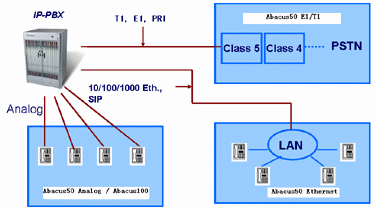

圖2 思博倫Abacus系統對企業級IP-PBX性能測試邏輯圖

（2）企業級IP-PBX端到端語音測試方案

　　根據對于企業級IP-PBX進行端到端的語音測試需求，Abacus系統在真實網絡(luò )環境中仿真兩個企業級IP-PBX下的終端（包括模擬話機和VoIP話機）進行端到端測試。如圖2所示，Abacus50-Ethernet可以仿真VoIP話機，接入IP-PBX的Ethernet接口；Abacus50-Analog可以仿真模擬電話接入IP-PBX的Analog接口；如果沒有真實網絡(luò )環境，可以使用網絡(luò )損傷仿真儀表（例如Spirent ANUE）來仿真VoIP網絡(luò )。在此種情況下，Abacus系統可以輕松檢驗出IP-PBX在具有網絡(luò )損傷的真實網絡(luò )中的性能和語音質量的穩定性。

　　值得一提的是，在實際應用過程中，企業在不同城市的辦公室都部署了IP-PBX，以減少不同城市之間的通話成本。因此，在測試過程中，一般也要求Abacus系統要部署在兩個城市。而Abacus系統的確也支持分布式測試模式，即一個Abacus控制臺可以控制多臺（最多32臺）Abacus系統進行測試，即使它們不在同一個地點也沒有關系。只要控制臺能夠通過IP網絡(luò )找到他們，就可以像控制一臺Abacus系統一樣控制他們，并在測試中或者測試結束后給出統一的測試報告。這樣的測試模式為用戶提供了極大的方便。

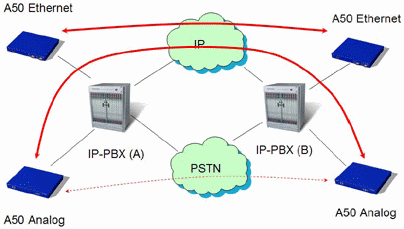

圖3是思博倫Abacus系統對企業級IP-PBX端到端測試邏輯圖。

圖3 思博倫Abacus系統對企業級IP-PBX端到端測試邏輯圖

4.Abacus50測試系統

　　Abacus50是思博倫公司最新推出的VoIP測試系統，是一種小型化的Abacus系統，它具有價格低、使用靈活等特點。Abacus50是分布式Abacus測試系統中主要的組成部分。在分布式系統中，多臺Abacus50可以通過一個控制臺集連在一起使用，也可以由多個控制臺分別控制分開使用，非常方便靈活。Abacus50系統仿真模擬電話，E1/T1話路，IP電話進行呼叫發生和終結以及交換，支持實時話務統計、語音質量分析（包括隨時間變化趨勢）等功能，能夠對VoIP網絡(luò )及設備進行性能和穩定性測試，并提供專業分析報告。

　　Abacus50系列產品分為Abacus50-Analog，Abacus50-E1/T1，Abacus50-Ethernet。其中，Abacus50-Analog具有2個FXO模擬接口，可以支持Loop-Start模擬協議，并支持MOS/PSQM/PESQ語音質量分析；Abacus50-Analog支持的媒體方式包括音調，話音，V.34Modem，T.30傳真等。Abacus50-E1/T1具有4個E1或者T1接口，可以支持SS7，ISDN-PRI，V5.1/V5.2，CAS（隨路信令)等PSTN信令，并支持MOS/PSQM/PESQ語音質量分析；Abacus50-E1/T1支持的媒體方式同樣包括音調、話音和T.30傳真等。Abacus50-Ethernet具有兩個Ethernet接口（GE光口或者10/100/1000M電口），可以支持SIP/H.323/MGCP/H.248等VoIP協議，并支持MOS/PSQM/PESQ語音質量分析；Abacus50-Ethernet支持的媒體方式包括音調，G.711/G.723/G.726/G.729/AMR/AMR-WB/EVRC話音，T.30/T.38傳真，H.263/H.264視頻等。

　　Abacus50是Abacus產品大家族中的一員，使用Abacus5000的統一控制平臺，在分布式系統中最多可以控制32個Abacus50系統。各個分步式Abacus50系統可以位于不同城市，通過NTP-Server或GPS/CDMA系統進行時鐘同步，來進行遠程性能和語音質量測試。

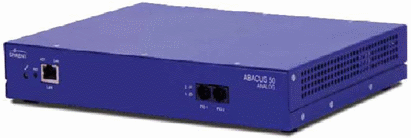

圖4是Abacus50-Analog系統。

圖4 Abacus50-Analog系統

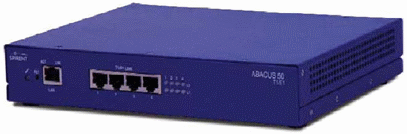

圖5是Abacus50-E1/T1系統。

圖5 Abacus50-E1/T1系統

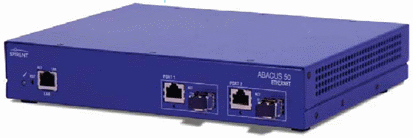

圖6是Abacus50-Ethernet系統。

圖6 Abacus50-Ethernet系統

5.結束語

　　本文簡要介紹了思博倫公司對于企業級IP-PBX測試解決方案，它可以幫助即將部署IP-PBX的企業用戶及早發現問題，降低部署風險，將成本降低到最小程度。

　　解決問題的前提是發現問題，而思博倫正是這方面的專家。
