1、Ip電話的實現方式
1、IP電話的實現方式

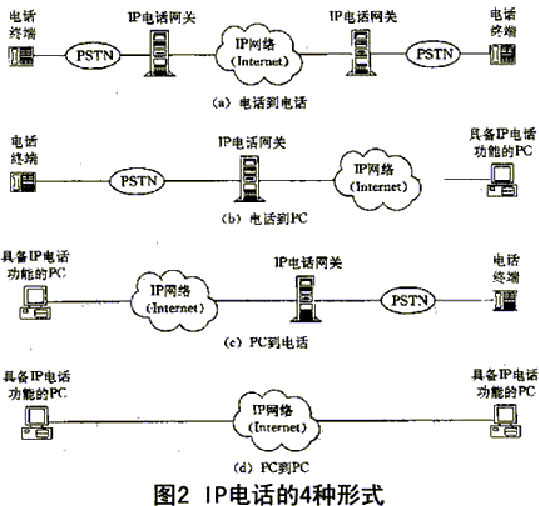

棗由于傳統PSTN的廣泛存在性等歷史淵源，在相當長一段時間內，新興的IP電話系統要充分發揮其優勢，就必須考慮與PSTN的互通問題。這就要在IP網與PSTN交換機之間配置IP電話網關，以實現媒體流與控制信令的互連互通。這樣IP電話就有了4種方式：電話到電話、電話到PC、PC到電話和PC到PC，如下圖所示。
a.電話到電話即普通電話經過電話交換機連到IP電話網關，用電話號碼穿過IP網進行呼叫。發端網關鑒別主叫用戶，翻譯電話號碼/網關IP地址，發起IP電話呼叫，連接到最靠近被叫的網關，并完成話音編碼和打包。收端的網關實現拆包、解碼和連接被叫。
b.對于電話到PC或是PC到電話的情況，是由網關來完成IP地址和電話號碼的對應和翻譯，以及話音編解碼和打包。
c.PC到PC方式下，多媒體PC經過電話線或局域網連接到Internet上，利用IP地址進行呼叫。話音壓縮、編解碼和打包均通過PC上的處理器、聲卡、網卡等硬件資源完成。
2.1系統簡介
IP電話系統把來自普通電話的模擬信號轉換成計算機可聯入Internet傳送的數據包，同時也將收到的數據包轉換成聲音的模擬電信號。經過IP電話系統的轉換及壓縮處理，每個普通電話傳輸速率約占用8-11kbit/s，因此在與普通電信網同樣使用傳輸速率為64kbit/s的路由時，IP電話數是原來的5-8倍。
2.2 Iphone系統的基本組成
IP電話系統是由一系列組件構成的，其中包括：終端、網關、關守、網管服務器、記帳服務器等。IP電話系統的整體結構如下圖所示。
在上圖中，Internet網關提供Internet網和電話網之間的接口，用戶通過PSTN本地環路連接到Internet的網關，網關負責把模擬信號轉換為數字信號并壓縮打包，成為可以在Internet上傳輸的分組語音信號，然后通過Internet傳送到被叫用戶的網關端，由被叫端的網關進行分組數據的解包、解壓和解碼，還原為可被識別的模擬語音信號，再通過PSTN傳到被叫方的終端。這樣，就完成了一個完整的電話到電話的IP電話的通信過程。
2.3 Iphone系統的基本組件
棗Iphone系統的基本組件：終端、網關、關守、網管服務器、記帳服務器等,下面介紹一下各個組件的功能
（1）、終端（Terminal）
IP電話的終端可以有多種類型，其中包括傳統的語音電話、ISDN終端、PC，也可以是集語音、數據和圖象于一體的多媒體業務終端。由于不同種類的終端產生的數據源結構是不同的，要在同一個網絡(luò )上傳輸，這就要由網關或者是通過一個適配器進行數據轉換，形成統一的IP數據包。在未來，終端的發展趨勢應當是標準和規格統一的，以減少數據轉換帶來的開銷。
（2）、網關(Gateway)
網關負責提供IP網絡(luò )和傳統的PSTN接口，從而提供廉價的長途通信業務。網關可以支持多種電話線路，包括模擬電話線、數字中繼線和PBX連接線路，并提供語音編碼壓縮、呼叫控制、信令轉換、動態路由計算等功能。
（3）、關守（Gatekeeper）
關守實際上是IP電話網的智能集線器，是整個系統的服務平臺，負責系統的管理、配置和維護。關守提供的功能有撥號方案管理、安全性管理、集中帳務管理、數據庫管理和備份、網絡(luò )管理等等。
（4）、管理服務器
管理服務器是為網絡(luò )管理人員提供的管理工具，可以實現對IP電話網絡(luò )體系中各種組件的管理工作。網管服務器提供良好的用戶界面，使網管人員可以方便地控制所有的系統組件，包括網關、關守等。網管服務器的功能包括，設備的控制及配置，數據配給，撥號方案管理及負載均衡、遠程監控等。
（5）、記帳服務器
記帳服務器的功能是對用戶的呼叫進行費用計算，并提供相應的單據和統計報表。記帳服務器可以由IP電話的制造提供，也可以由第三方廠商制作，前提是IP制造商開放其軟件的數據接口。
對于Internet這樣的無連接數據網絡(luò )是沒有業務質量保障的，必然會(huì )存在分組丟失、失序到達和時延抖動的情況。這樣，就必須采取特殊的步驟來保障一定的業務質量。例如，高層協議TCP提供了流控和差錯恢復，但會(huì )產生顯著的時延和時延抖動，因而在此環境中，TCP就不可用作第三層協議。基于多媒體數據與一般計算機數據不同，它能容忍一定程度的差錯，而不會(huì )明顯地影響通話或圖像質量。因此，多媒體數據傳輸都采用UDP傳輸協議。由于UDP只是提供了一個基本的傳輸手段，而多媒體傳輸應用需要多媒體編碼類型、同步時標、分組序列號等參數，以及一定程度的業務質量保障，因而提出了實時傳輸協議RTP和實時傳輸控制協議TRCP。主要的技術分5類：
棗（1）信令技術，包括ITU-T H.323 和IETF會(huì )話初始化協議SIP[4]（Session Initation Protocol）兩套標準體系，還涉及到進行實時同步連續媒體流傳輸控制的實時流協議TRSP。
棗（2）媒體編碼技術，包括流行的G.723.1、G.729，G.729A話音壓縮編碼算法和MPEG-II多媒體壓縮技術。
棗（3）媒體實時傳輸技術，主要采用實時傳輸協議RTP。
棗（4）業務質量保障技術，采用資源預留協議RSVP和用于業務質量監控的實時傳輸控制協議RTCP來避免網絡(luò )擁塞，保障通話質量。
棗（5）網絡(luò )傳輸技術，主要是TCP和UDP。
棗此外還涉及到分組重建技術和時延抖動平滑技術、動態路由平衡傳輸技術、網關互聯技術（包括媒體互通和控制信令互通）、網絡(luò )管理技術（SNMP）以及安全認證和計費技術等等。
3.1 媒體編碼技術
棗目前，話音和圖像壓縮技術發展十分迅速，已經研究開發出很多高效率的壓縮編碼技術。如先進的以碼本激勵線性預測（CELP）原理為基礎的G.729、G.723（G.723.1）話音壓縮編碼技術。以G.729為例，它可將經過采樣的64kb/s話音以幾乎不失真的質量壓縮至8kb/s。話音壓縮編碼技術是IP電話技術的一個重要組成部分。圖像編碼方面有IP網絡(luò )會(huì )議系統采用的H.261（活動圖像編碼）和H.263（低速率活動圖像編碼）。
棗由于在分組交換網絡(luò )中，業務質量不能得到很好保證，因而需要話音和圖像的編碼具有一定的靈活性，也就是說編碼速率、編碼尺度的可變可適應性。在圖像編碼方面，H.263采取了多種方式使得圖像編碼的尺度可變（分層編碼、多精度編碼），即根據不同的信道質量可以對碼流進行調整，以保證所需的業務質量。在話音編碼方面，近年來的研究得出G.729中一種很好的算法。G.729原來是8kb/s的話音編碼標準，現在經進一步的研究和實踐將其工作范圍擴展至6.4～11.8kb/s，話音質量也在此范圍內有一定的變化，但即使是6.4kb/s，話音質量也還不錯，因而很適合在VoIP系統中使用。G723.1采用5.3/6.3kb/s雙速率話音編碼，其話音質量好，但是處理時延較大，它是目前已標準化的最低速率的話音編碼算法。在目前接入網速度普遍較低的情況下，G.723.1話音編碼也大量運用于H.323會(huì )議系統中。下表給出了G.723.1、G.729和G.729A的部分性能比較。
幾種話音編解碼方法的性能對比
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
棗相關的話音技術還包括靜音檢測技術和回聲消除技術。有研究結果表明，人們在打電話時約有50％為聆聽對方講話的靜默時間，10％為講話時短暫停頓的靜默時間。靜音檢測技術可以有效剔除靜默信號，從而使話音信號占用的帶寬要求進一步降低到3.5kb/s左右；回聲消除技術利用數字濾波器技術來消除對通話質量影響很大回聲干擾，保證通話質量。這點在時延相對較大的分組網絡(luò )環境中尤為重要。
3.2 Internet話音分組傳輸技術
棗在IP網中傳輸層有兩個并列的協議：TCP和UDP。TCP是面向連接的，它提供高可靠性服務；UDP是無連接的，它提供高效率的服務。高可靠性的TCP用于一次傳輸要交換大量報文的情況，高效率的UDP用于一次交換少量的報文或實時性要求較高的信息。
棗實時傳輸協議RTP提供具有實時特征的、端到端的數據傳輸業務，可以用來傳送聲音和活動圖像數據，在這項數據傳輸業務中包含了裝載數據的標識符、序列號、時戳以及傳送監視。通常RTP的協議數據單元是用UDP分組來承載的。而且為了盡量減少時延，話音凈荷通常都很短。圖3表示一個IP話音分組的結構，圖中IP，UDP和RTP的控制頭都按最小長度計算。

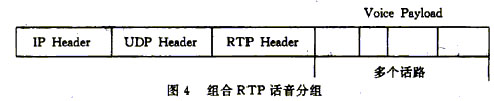

棗由圖3以可看出，這種IP話音分組的開銷很大，約為66％～80％。于是有人提出了組合RTP分組的概念，如圖4所示。
棗采用這種組合復用方法的確可以大大提高傳輸效率，但是目前尚無標準。
棗如果支持RTP的網絡(luò )能提供組播功能，則它也可用組播方式將數據送給多個目的用戶。
棗RTP本身沒有提供任何確保及時傳送的機制，也沒有提供任何傳輸質量保證的機制，因而業務質量完全由下層網絡(luò )的質量來決定。同時，RTP不保證數據包按序號傳送，即使下層網絡(luò )提供可靠性傳送，也不能保證數據包的順序到達。包含在RTP中的序列號就是供接收方重新對數據包排序之用。
棗與RTP相配套的另一個協議是RTCP協議。RTCP是RTP的控制協議，它用于監視業務質量并與正在進行的會(huì )話者傳送信息。
3.3 控制信令技術
棗媒體的傳輸技術保證了話音的傳輸，而控制信令技術保證電話呼叫的順利實現和話音質量，并且可以實現各種高級的電話業務，如類似PSTN上的智能網（IN）業務，綜合業務數字網（ISDN）上的補充業務。目前被廣泛接受的VoIP控制信令體系包括ITU的H.323系列和IETF的會(huì )話初始化協議SIP。
3.3.1 H.323
棗ITU的H.323系列建議定義了在無業務質量保證的Internet或其它分組網絡(luò )上多媒體通信的協議及其規程。這些分組網絡(luò )主宰了當今的桌面網絡(luò )系統。因此，H.323標準為局域網、廣域網、Intranet和Internet上的多媒體提供技術基礎保障。
棗H.323很大程度上是建筑在ITU以前有關多媒體協議的基礎上，包括用于ISDN的H.320，用于B-ISDN的H.321和用于GSTN終端的H.324等建議。其編碼機制，協議范圍和基本操作類似于ISDN的Q.931信令協議的簡化版本，并采用了比較傳統的電路交換的方法。相關的協議包括用于控制的H.245，用于建立連接的H.225.0，用于大型會(huì )議的H.332，用于補充業務的H.450.1、H.450.2和H.450.3，有關安全的H.235，與電路交換業務互操作的H.246。
棗H.323提供設備之間、高層應用之間和提供商之間的互操作性。它不依賴于網絡(luò )結構，獨立于操作系統和硬件平臺，支持多點功能、組播和帶寬管理。H.323具備相當的靈活性，支持包含不同功能的節點之間的會(huì )議和不同網絡(luò )之間的會(huì )議。H.323建議的多媒體會(huì )議系統中的信息流包括音頻、視頻、數據和控制信息。信息流采用H.225.0建議方式來打包和傳送。
-其協議組包括以下子協議：
1.圖像編碼：H.261，H.263；
2.話音編碼：G.711、G.722、G.728、G.729、G.723；
3.數據通信：T.120；
4.呼叫控制：H.225（包括信令、注冊、媒體同步、分組打包等）；
5.系統控制；H.245（包括打開或關閉一個呼叫、功能協商等）；

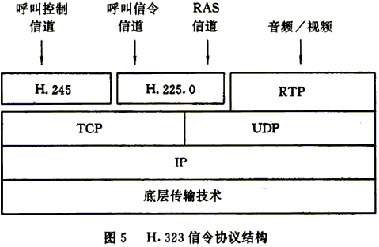

6.實時傳送協議：實時傳送協議：RTP、RTCP。棗H.323呼叫建立過程涉及到三種信令：RAS（注冊：Registration、許可：Admission和狀態：Status）信令，H.225.0呼叫信令和H.245控制信令。其中RAS信令用來完成終端與網守之間的登記注冊、授權許可、帶寬改變、狀態和脫離解除等過程；H.225.0呼叫信令用來建立兩個終端之間的連接，這個信令使用Q.931消息來控制呼叫的建立和拆除，當系統中沒有網守時，呼叫信令信道在呼叫涉及的兩個終端之間打開；當系統中包括一個網守時，由網守決定在終端與網守之間或是在兩個終端之間開辟呼叫信令信道；H.245控制信令用來傳送終端到終端的控制消息，包括主從判別、能力交換、打開和關閉邏輯信道、模式參數請求、流控消息和通用命令與指令等。H.245控制信令信道建立于兩個終端之間，或是一個終端與一個網守之間。H.323的基本信令協議結構如圖5所示。

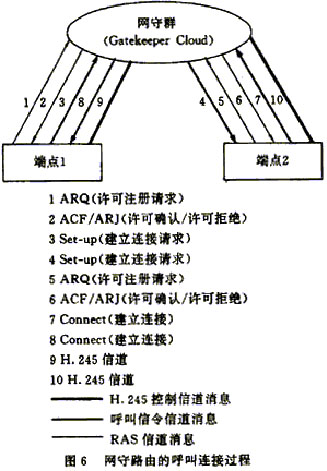

呼叫建立過程根據網守的參與程度可分為網守路由的呼叫和端點直接的呼叫。在圖6中，以網守路由的呼叫為例說明了H.323中呼叫的建立過程。
3.3.2 SIP
雖然H.323提供了窄帶 多媒體通信所需要的所有子協議，但H.323的控制協議非常復雜。此外，H.323不支持多點發送（Multicast）協議，只能采用多點控制單元（MCU）構成多點會(huì )議，因而同時只能支持有限的多點用戶。H.323也不支持呼叫轉移，且建立呼叫的時間比較長。
----與H.323相反，SIP是一種比較簡單的會(huì )話初始化協議。它不像H.323那樣提供所有的通信協議，而是只提供會(huì )話或呼叫的建立與控制功能。SIP可以應用于多媒體會(huì )議、遠程教學及Internet電話等領域。SIP既支持單點發送（Unicast）也支持多點發送，會(huì )話參加者和媒體種類可以隨時加入一個已存在的會(huì )議。SIP可以用來呼叫人或機器設備，如呼叫一個媒體存儲設備記錄一個會(huì )議，或呼叫一個點播電視服務器向會(huì )議播放視頻信號。
----SIP是一種應用層協議，可以用UDP或TCP作為其傳輸協議。與H.323不同的是：SIP是一種基于文本的協議，用SIP規則資源定位語言描述（SIP Uniform Resource Locators），這樣易于實現和調試，更重要的是靈活性和擴展性好。由于SIP僅作于初始化呼叫，而不是傳輸媒體數據，因而造成的附加傳輸代價也不大。SIP的URL甚至可以嵌入到web頁或其它超文本鏈路中，用戶只需用鼠標一點即可發出一個呼叫。與H.323相比，SIP還有建立呼叫快，支持傳送電話號碼的特點。
3.3.3 RTP/RTCP
----RTP最早由Henning Schulrinne等人于1995年11月提出來作為Internet建議的。目前仍然是IETF的建議，且已被Netscape\Intel\Microsoft等100多家Internet開發商支持成為實際上的國際標準，Microsoft還宣布在其未來的操作系統中將包括RTP這一通信功能，其N(xiāo)etMeeting也將支持RTP。此外，RTP還被IMTC接受作為H.323協議的傳輸層協議。
----RTP是提供端到端的實時數據（包括音頻和視頻）傳送的協議，可以用于媒體點播以及交互式通信等方面。RTP包括數據和控制兩部分，后者叫RTCP。RTCP支持Internet內任何規模大小的實時會(huì )議。RTCP監測服務質量并傳送會(huì )議參加者的信息，它不支持不同媒體之間的同步。
----需要指出的是，RTP本身并不提供任何機制保證及時傳送，也不保證任何服務質量，而是依賴于低層協議提供這些服務。從這種意義上講RTP似乎名不符實，但是應該知道Internet本身是一種不保證服務質量的網絡(luò )，目前還沒有一種端到端的協議可以保證及時傳送。RTP提供了時間標簽和控制不同數據流同步特性的機制，可以讓接收端重組發送端的數據包，可以提供接收端到 多點發送組的服務質量包饋，具有較強的時間特征，從這種意義上講它是一種實時傳送協議。亚洲精品网站在线观看不卡无广告,国产a不卡片精品免费观看,欧美亚洲一区二区三区在线,国产一区二区三区日韩 天台县| 峡江县| 锡林郭勒盟| 酒泉市| 报价| 澎湖县| 阳信县| 自治县| 酒泉市| 麻城市| 西青区| 仁布县| 东辽县| 探索| 上高县| 社旗县| 尼勒克县| 东明县| 石阡县| 彝良县| 昭苏县| 洛浦县| 洮南市| 双桥区| 长岭县| 汽车| 毕节市| 遂川县| 延长县| 花垣县| 潜山县| 新晃| 铜山县| 泽普县| 黑山县| 马山县| 乌拉特前旗| 阳原县| 威海市| 永清县| 兰考县| http://444 http://444 http://444 http://444 http://444 http://444
