Iphone與PSTN網的接口
1、Internet電話網關(ITG)到PSTN的實現方案
2、ITG的硬件結構
3、ITG的軟件結構
4、ITG電話系統的實際通信過程
Internet 電話網關（ITG：Internet Telephony Gateway）
是解決普通PSTN電話用戶通過Internet 打長途電話的最佳方案。由于ITG對于呼叫方和被叫方都是本地電話，因而ITG可以使Internet 電話費用低的優點擴展到普通的PSTN用戶。ITG與市話局交換機或本地PBX的中繼線相連，市話網的用戶可以通過一個特 服號碼撥入ITG，本地的ITG通過Internet “呼叫”遠方的ITG，遠方的ITG再呼叫本地的PSTN用戶。ITG除了完成電話網與Internet 的硬件接口外，還承擔著信令轉換、話音處理、呼叫應答與提示、路由尋址等功能。ITG真正實現了PSTN與Internet 的有機結合。

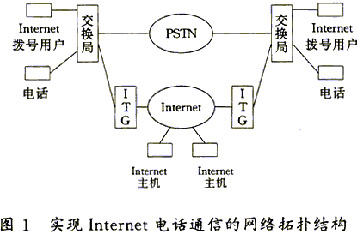

----ITG實際上也擴展了計算機用戶的話音通信范圍。通過ITG可以實現PSTN到PSTN、PSTN到PC、PC到PSTN的全方位通信。用戶甚至可以把他的電話號碼加入他的網頁，訪問者只要用鼠標一點即可通過Internet 與之通信。這一項能對于一些公司提供熱線咨詢、技術支持、用戶服務特別具有吸引力。棗通過Internet實現語音通信的拓撲結構如圖1所示。
棗圖中所示的結構由幾個基本的組件組成。終端設備是Internet電話的終端，如普通的雙音頻電話、具有通用的聲卡、電話卡的撥號PC或Internet的主機等。這些設備都有雙向的輸入、輸出功能，能夠同時發送和接收語音信號。Internet電話網關（Internet Telephony Gateway，簡稱為ITG）一端通過中繼線與市話局交換機相連，另一端通過以太網接口與Internet相連，是電話與主機之間、電話與電話之間通信的關鍵部件。 ITG主要完成實時語音信號的壓縮、信令信息的轉換、DTMF信號的檢測與產生、呼叫控制、地址映射、以及網絡(luò )的維護與管理等功能。
棗這種結構形成了四種通信方式：即主機到主機，主機到電話，電話到主機，電話到電話。在主機到主機的通信過程中，可以采用純軟件的方式。這種方式實現起來較為簡單，其語音編解碼、回波消除、呼叫處理可以在主機CPU上完成，并未涉及到電話網關。

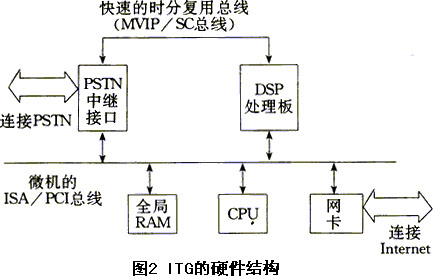

棗當前普遍采用的ITG結構如圖2所示。ITG由公用電話網PSTN中繼接口、數字信號處理板DSP、主處理器、全局RAM、以及以太網卡等設備組成。
棗PSTN中繼接口連接電話網，利用中繼線（如El或T1）承載用戶數據，主要接續呼叫信息及承載用戶的語音信息。
棗DSP處理板是ITG硬件結構中必不可少的設備。由于ITG要處理實時的語音信號壓縮、DTMF信號的檢測與產生、回波消除等工作，若所有的工作都由主機CPU來完成，則負擔過重，實時性能受到
影響，會(huì )造成語音質量下降，且同時通信的會(huì )話數較少，不能滿足大量用戶通信的要求。采用DSP的好處是所有上述工作都由DSP來實時完成，減輕了主機CPU的負擔，并且DSP能同時提供多個話路，能夠完成雙工的操作。正是DSP的這種作用，才使得ITG為普通用戶提供服務成為可能。棗快速時分復用總線（MVIP或SC總線）用于連接PSTN中繼接口和DSP處理板，完成兩者之間信息的快速傳遞。MVIP和SC都是公用總線，支持多個不同的時隙，實現同時的通信。
棗全局RAM主要用于緩存語音信息和信令報文，便于順序重組發送方發送過來的語音信息，使得接收方能夠接收到連續的報文，合成連續的語音，減少了語音抖動的現象，使接收方聽到比較舒服的聲音信號。

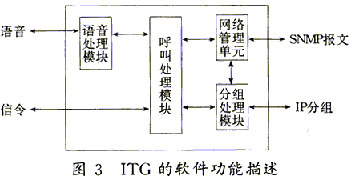

3.1網關的軟件功能描述棗網關的整體功能塊結構如圖3所示，下面簡要描述了各個模塊的功能特性：
棗●語音處理模塊：該模塊在DSP上運行。主要完成語音編解碼、回波消除、DTMF信號的檢測）產生、語音分組封裝／解封等功能。
棗●呼叫處理模塊：該模塊要求支持各種電話信令標準，以完成電話網信令到分組網信令的轉換。其主要功能為完成電話號碼到IP地址的轉換、終止電話信令協議并提取信令信息、將電話信令信息映射成Internet信令報文的格式，以在分組網上建立會(huì )話通信。
棗●分組處理模塊：該模塊主要處理語音和信令分組。在分組提交給IP層以前，增加合適的頭部信息，完成分組的實時傳遞。
棗●網絡(luò )管理模塊：該模塊提供管理的功能，主要完成故障管理、計費管理、配置管理、認證安全性管理、地址映射管理等功能。
3.2 網關的協議結構
棗在ITG的協議結構（圖4所示）中，ITU-1的H.323標準起到了重要的作用，該標準用于在不保證服務質量的分組交換網上傳送實時多媒體信息。在傳統的計算機廠商開始提供符合H.323標準的桌面客戶機軟件（如NetMeeting等）的同時，PSTN到IP的網關廠商也開始在網關產品中提供H.323的功能，使之成為Internet電話網關事實上的標準，受到眾多大公司的支持，如Microsoft、Intel等公司都宣布使用H.323標準，利用它開發Internet網關產品。
棗H.323通信主要在基于分組交換的網絡(luò )中傳送話音、視頻、數據和控制信息的協議。其協議組包括以下協議：
棗（1）圖象編碼：H.261、H.263，為視頻編解碼標準；
棗（2）語音編碼：G.711、G.728、G.729a、G.723.1，為音頻編解碼標準；
棗（3）數據通信：T.120，為數據和會(huì )議控制標準；
棗（4）呼叫控制：H.225；
棗H.225呼叫控制信令用于建立局域網或Internet中兩個H.323端點（包括終端、網關、多點控制單元）之間的連接，主要完成呼叫控制、注冊、媒體同步、分組打包等功能。
棗（5）系統控制：H.245；
棗H.245系統控制信令用于在兩個終端之間或終端與關守之間建立連接，以承載端到端的控制報文。用于打開和關閉一個呼叫、功能協商、流量控制及一般的命令與指示等任務。一個終端、網關、關守可以支持多個呼叫，因此有多個H.245控制信道承載控制報文。
棗（6）實時傳送協議：RTP、RTCP。
棗RTP為端到端的實時數據傳送協議。RTP位于UDP之上，它們共同完成傳輸層的功能。RTP本身并不向被傳數據提供時間和質量上的保證，它既不保證傳輸的可靠性，也不保證下層網絡(luò )是可靠的，而是依靠下層網絡(luò )提供此功能。它主要用于媒體點播與交互式通信。RTCP是管理傳輸質量和提供QOS（服務質量）信息的實時控制協議，主要監視時延和帶寬。一旦所傳送的多媒信息流的帶寬發生變化，則通知發送方，改變符號識別碼和編碼參數。

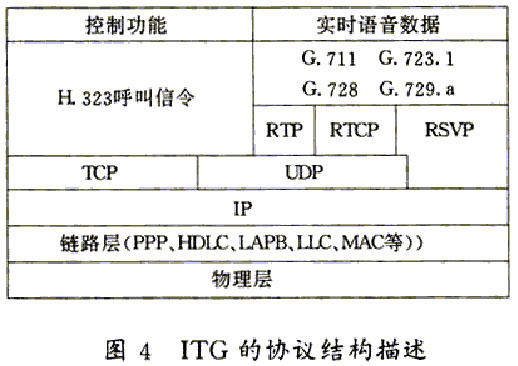

棗圖4描述了ITG協議結構。由于著重考慮利用Internet進行語音通信，所以在此圖中未列出圖象編碼協議和數據通信協議。
棗圖中標出了資源預約協議RSVP。由于RTP不能保證傳輸的完整性，在網絡(luò )的服務質量下降時，將會(huì )發生數據報的丟失現象，故要求實現資源預留，確保端到端之間的傳輸帶寬，并按照不同的應用分配帶寬，以減少延時和抖動，提高服務質量。
棗TCP是面向連接的通信協議，采用超時重發和流量控制的機制來保證傳輸的可靠性，呼叫控制信令H.225和系統控制信令H.245位于TCP之上。UDP是面向無連接的協議，并不能保證數據的正確到達，也不保證到達的數據是有序的，在數據的實時性要求比可靠性要求高的場合下應用較多。結合IP采取的“盡力而為”的特征，這些特性較好地實現了語音傳送的實時性，所以語音編碼協議及RTP、RTCP均位于UDP之上，提供實時傳輸特征和服務質量反饋的功能。
棗此處主要考慮電話用戶到電話用戶的通信過程。具體的通信流程如圖5所示。
4.1呼叫建立棗用戶首先撥入特服號碼以訪問源ITG，與其建立連接，源ITG的PSTN中繼接口收到該呼叫信息后，將選擇空閑的通道建立連接。然后源ITG將要求用戶輸入其帳號（包括用戶名、密碼等信息）。當源ITG收到用戶的輸入后，將這些信息傳送給認證中心以完成對用戶身份的認證。若認證失敗，則終止用戶的會(huì )話請求；否則，源ITG將要求用戶輸入受話方的電話號碼。源ITG將用戶輸入的電話號碼傳送給認證中心，完成電話號碼到IP地址的翻譯，并將獲得的IP地址返送給源ITG。然后源ITG利用該IP地址與目的ITG建立連接（連接的建立是由TCP協議完成的），且將目的電話號碼、口令等信息傳送給目的ITG。當目的ITG收到該連接請求后，將驗證源ITG的身份、檢查可得到的線路資源，然后根據獲得的信令幀形成信令信號，傳遞給本地市話局的交換機，由交換機傳送振鈴信息給用戶，并建立與用戶的交換電路。這樣，在呼叫方和受話方間建立起了通信，雙方可以進行實際的語音通信了。
4.2語音傳輸棗在連接建立之后，源ITG將與目的ITG協商一組語音參數（如語音的抽樣率、信道數、每個抽樣所用的比特數、所使用的數據壓縮技術等）。此后，雙方可以進行實際的語音通信。首先，PSTN中繼接口從PSTN中獲取用戶的語音信息（若沒有數字化，則首先將其數字化），然后采用協商的壓縮編碼算法進行壓縮，填入時間標記，形成IP分組以便在Internet網上傳輸。在接受方，從網卡上來的語音信息首先排序、解壓縮，然后形成語音信息，傳送給受話方。
4.3呼叫終止棗當通信的一方初始化傳送呼叫終止信號，相應的Internet電話網關將釋放所占甲的干線通道，并向通信的另一網關發送終止信號。接收方網關收到終止信號后，也將釋放所占甲的干線通道。此后，斷開兩個網關之間的TCP連接。整個會(huì )話過程到此結束。
棗Internet電話網關負責連接PSTN和Internet，支持主機與電話之間、電話與電話之間的通信，使得長途通話費用與市話費用一樣便宜。盡管當前Internet電話還存在許多問題，如延時大長、存在抖動現象、分組丟失、呼叫建立的時間比較長等，但其作為一門新技術的出現仍然具有強大的生命力，相信隨著技術的進步，新標準（如H.323V2，RSVP，IPV6等）的出現和完善，上述問題必將逐步得到解決，Internet電話技術將成為人們語音通信的重要工具。
