基于因特網的H.323會(huì )議電視系統構成問題

岳峰 2002/06/26

摘要：本文首先對H.323和H.320協議進行了比較，之后介紹了基于網絡(luò )的H.323會(huì )議電視系統的構成及主要組成部分和H.323會(huì )議電視系統業務平臺的構成，討論了H.323會(huì )議電視系統需要解決的四個問題。

　　由于互聯網的日益發展，IP網已經進入了千家萬戶。上網已不再是一件可望而不可及的事了。但是隨著上網用戶的日益增加，尤其人們不斷增長的物質文化的需要，網民已不再滿足單純的上網瀏覽信息，而需要雙向的交互式的服務。隨著北京電信IP公眾網的建成和163三期擴容的完成，以及基于A(yíng)DSL和FTTx+LAN技術的寬帶接入工程實施，北京電信IP網絡(luò )無論從帶寬，覆蓋范圍，以及提供的用戶接入能力上都有了一個質的飛躍。如何在IP網絡(luò )上提供好的應用服務已成為我們關注的焦點。因此多媒體視頻業務應運而生，如會(huì )議電視，遠程教育，遠程醫療，流媒體等等。

　　以前傳統的會(huì )議電視系統是基于專線的H.320協議，需要固定路由及QoS保證的會(huì )議電視系統。主要采用ISDN或E1接入。雖然圖像，聲音的質量比較理想，但用戶端設備及MCU（多點控制單元）的價格比較昂貴，小型企業和個人用戶不可能接受。由于H.320協議與H.323協議在視頻，音頻上的壓縮協議基本相同，所以，在相同帶寬情況下，H.323會(huì )議電視與H.320會(huì )議電視質量基本相同。對于以ISDN接入的桌面型H.320會(huì )議電視來說，用戶終端需要和固定的ISDN專線綁扎，不能移動，另外，如果召開一個跨省市的會(huì )議時，用戶還需繳納長途費，這不僅給用戶帶來了不便，還增加了用戶負擔。而H.323會(huì )議電視系統則不存在上述問題，因為，對于因特網用戶來說，不存在長途費用的問題，并且，只要H.323會(huì )議電視用戶的微機上安裝了客戶端軟件、壓縮卡及攝像頭，并登陸因特網，成功向Gatekeeper(關守)注冊后，就可以通過MCU（多點控制單元）隨時隨地召開會(huì )議，非常靈活、方便。一方面為用戶節省了大量投資成本與維護成本，大大提高了企業的信息溝通效率；另一方面也為運營商吸引用戶，拓展了新的增值業務。

　　1 H.323與H.320之間的比較

　　H.323與H.320之間的比較如表1所示。

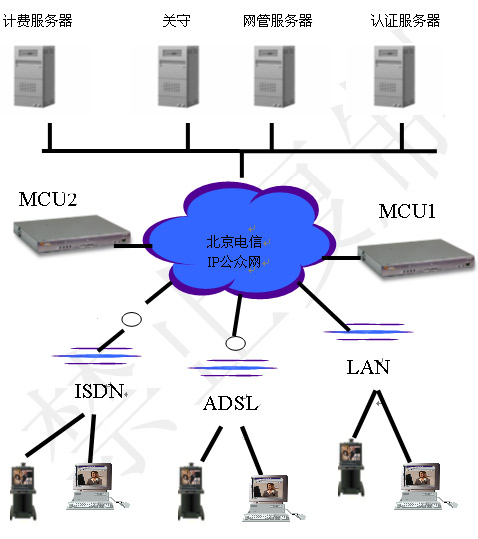

　　2 H.323會(huì )議電視系統的構成

　　H.323為基于網絡(luò )的會(huì )議系統主要定義了4個主要的組成部分：終端、網關（Gateway）、關守(Gatekeeper)以及多點控制器（MCU）。

　　2.1 終端

　　終端是提供單向或雙向實時通信的客戶端。所有終端必須支持聲音通信，視頻和數據是可選的。H.323規定了不同的音頻、視頻和/或數據終端共同工作所需的操作模式。它將成為下一代Internet電話、電話會(huì )議和電視會(huì )議技術領域占統治地位的標準。

　　所有的H.323終端必須支持H.245，該標準用來協商通道的使用及容量，三個另外的組成部分是：Q.931的縮略版，用于呼叫信令和呼叫建立；注冊/許可/狀態（Register/Admission/State）,用于GATEKEEPER進行通信；RTP/RTCP，用于音頻和視頻包傳送。

　　2.2 網關（Gateway）

　　網關在H.323會(huì )議中是可選的。網關提供許多服務，包括在H.323會(huì )議終端與其它會(huì )議終端之間進行轉換。這一功能包括傳輸格式之間的轉換（如H.225與H.221）。通信規程之間的轉換，以及在LAN端和WAN端進行呼叫建立和解除。

　　網關的主要應用是：

　　在模擬和數字語音終端之間建立鏈接；

　　建立與非H.323終端之間的鏈接。

　　當無需與其它標準的終端相連時，網關是不需要的，因為H.323終端能夠通過LAN、Intranet、Extranet甚至Internet與其它H.323終端直接通信。

　　終端與網關之間使用H.245和Q931協議進行通信。

　　2.3 關守（Gatekeeper）

　　Gatekeeper執行許多重要的功能，幫助維護企業網絡(luò )的完整性。第一個功能是將終端和網關的別名轉換為網絡(luò )地址。第二個功能是進行訪問控制，以防止未授權的視頻會(huì )議會(huì )話。第三個功能是進行帶寬管理。例如，如果網絡(luò )管理員為L(cháng)AN上并發的會(huì )議數量設定了一個上限，當一旦到達此上限，Gatekeeper將拒絕任何更多的連接，這樣做的目的是將會(huì )議電視占用的帶寬限制在總帶寬的某個比例內，保證剩余的容量留給E-mail，文件傳輸及其它網絡(luò )應用。第四個功能是將若干終端、網關和MCU作為一個稱之為H.323域的邏輯組來進行管理。

　　3 H.323會(huì )議電視系統業務平臺的構成

　　基于H.323的會(huì )議電視系統業務如果運營必須要有一套完整的業務流程，包括業務受理，用戶開戶，到會(huì )議召開、使用、結束、計費等。為完成業務流程，需要相應的運營支撐系統，從營業前臺，到網管，資源調度，認證計費，用戶自服務等等。這樣才能夠真正將業務開展起來，為北京電信創(chuàng )造新的利潤增長點。

　　 H.323協議的視訊平臺包括兩個層面：視訊交換網絡(luò )和運營支撐網絡(luò )。視訊交換網絡(luò )包括MCU、Gatekeeper、Gateway、終端等。運營支撐網絡(luò )包括網絡(luò )管理系統、認證計費系統、資源管理系統、會(huì )議控制系統、用戶管理系統、客戶服務系統等。

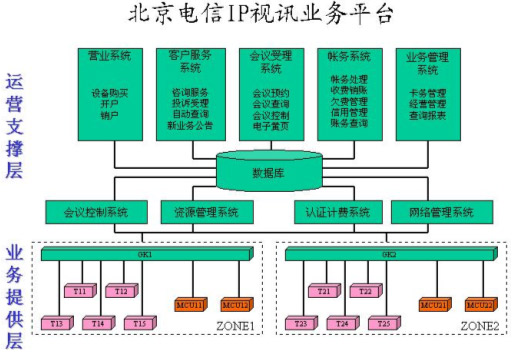

　　基于IP網的H.323會(huì )議電視運營支撐系統的功能結構如圖2所示。

　　在整個運營支撐層的系統中，主要包括四大系統，即會(huì )議控制系統、資源管理系統、認證計費系統、網絡(luò )管理系統。除此之外，還有其它幾個輔助系統，包括營業系統負責為客戶開戶和銷戶，終端注冊等處理；客戶服務系統提供咨詢服務、投訴受理、自動查詢和幫助客戶進行會(huì )議預約，在資源不足的情況下進行會(huì )議調度等；會(huì )議受理系統是面向客戶提供會(huì )議電視業務預約、會(huì )議狀態查詢、會(huì )議控制服務，由用戶自助完成預約會(huì )議和控制會(huì )議的操作；賬務系統負責賬務方面的管理，包括賬務管理，收費銷賬，催繳欠費、銀行繳費等；業務管理系統主要是記賬卡的卡務處理、經營管理、查詢報表等。

　　4 H.323會(huì )議電視系統需要解決的問題

　　用戶可通過LAN、ADSL、ISDN等多種接入手段召開會(huì )議是H.323系統的優點所在，但接入方式的不同造成了網絡(luò )環境的復雜，如視頻終端的IP地址是固定還是動態分配的，用戶是否通過防火墻或進行了NAT地址轉換等等。所以基于IP的會(huì )議電視系統需要解決以下幾個問題。

　　4.1 如何穿透防火墻和NAT的問題

　　在基于IP的網絡(luò )里，網絡(luò )安全一直是影響用戶很好地使用網絡(luò )的一個問題。通常的解決方法是在企業內部網和Internet公網之間加上一道防火墻和使用地址轉換，以保證非授權用戶無法訪問企業內部網以及節約IP地址。目前絕大多數企業都已經采取了這種措施，這給網絡(luò )運營商為用戶提供IP會(huì )議電視業務提出了巨大挑戰。因為私網用戶可以通過IP地址呼叫公網用戶，而公網用戶無法呼叫防火墻和NAT后面的私網用戶。

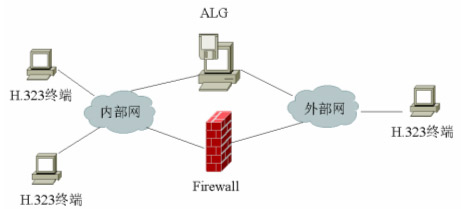

　　 現在比較有希望的解決方案是采用應用層網關（Application Layer Gateway），如圖3所示。

　　應用層網關可以是單獨的連接于外網和內網之間的設備，也可以是內置于防火墻內的插件。當防火墻發現外網呼叫信號為H.323會(huì )議電視呼叫信息時，將其轉發到ALG(應用層網關)，通過ALG建立起內網偽地址終端與外網終端的通信連接。它主要完成以下幾個功能：H.323協議棧的部分功能、H.323代理服務器、Gatekeeper、IP地址翻譯等。但采用的是一對一的動態地址映射，利用率低。

　　4.2 用戶使用動態IP地址的問題

　　北京電信今年大力發展寬帶用戶接入，不論是局域網用戶還是ADSL用戶都采用PPPoE撥號方式作為接入的首選形式。對于撥號方式用戶得到的IP地址是動態變化的，每次撥入后的地址都不一樣。在這種情況下，此終端可以作為主叫與MCU或其它H.323終端進行通信，但無法作為被叫接受呼叫。

　　現在比較現實的方案是采用將動態IP地址與E.164別名綁扎向GK進行注冊的方法，通過GK解析予以實現。

　　4.3 網絡(luò )的QoS保證問題

　　在IP網絡(luò )上保證服務質量一直是研究的熱點，目前出現了很多的解決技術，如資源預留（RSVP）、區分服務（DiffServ）、MPLS等等。網絡(luò )的QoS問題需要端到端的解決方案。如果只是單純的在某一范圍內實施QoS技術意義并不大。從目前的技術發展來看，全網范圍內實施QoS技術還需要一定的時間。

　　4.4 用戶終端認證的問題

　　在公網上運營會(huì )議電視業務必須保證非授權的用戶不能非法使用網絡(luò )資源。目前各廠家對終端的認證方式主要是在終端向Gatekeeper注冊時通過對用戶終端號碼、別名和IP地址中的某幾項進行綁定來完成的。用戶的終端號碼和別名是可以在終端處隨意設置的。通過IP地址可以確定某臺終端，但用戶的IP地址如果是動態獲得的，就無法將其作為終端認證的依據。用戶的終端號碼和別名是公開的，人們可以輕松地得到它。在這種情況下對終端的認證形同虛設。

　　現在可以通過設置用戶認證中心，向合法用戶發放密碼,在用戶向Gatekeeper注冊時需要輸入正確的密碼才能注冊成功，以保證用戶的安全性。但業務開放初期，建議發展用戶為有固定IP地址的用戶，當會(huì )議電視業務有一定規模時，再設置用戶認證中心，發展動態IP地址用戶。

　　綜上所述，雖然H.323視頻會(huì )議系統還有一些不太完善的地方，但是隨著寬帶網絡(luò )的不斷發展，技術的不斷更新，基于IP網的H.323會(huì )議電視系統必將替代專線方式的H.320會(huì )議電視系統成為寬帶視頻業務的發展方向。

《電信建設》
