第二課 異步轉移模式ATM基本概念

課程目的

1． 了解為什么要發展ATM，能比較ATM和TDM的優缺點；
2． UNI和NNI接口
3． ATM的交換機制
4． 區分不同數據類型的QoS要求
5． 描述ATM各適配層（AAL0/AAL1/AAL2/AAL5）的功能
6． 討論諸如帶寬、時延和TDM同步等ATM傳輸問題
7． 簡述ATM的應用

一、 什么是ATM

　　上一節課我們講了ISDN的基本概念。ISDN的目的是實現各種業務綜合，但N-ISDN是以電話網為基礎的，基本保持了現有電信網絡(luò )和數據網絡(luò )等通信網絡(luò )的結構和特性，這使得N-ISDN的有很多局限性：

(1) 傳送速率低，只能處理1.5-2MBPS速率以?xún)鹊臉I(yè)務；
(2) 中繼網種類繁多，網絡(luò )管理復雜，可擴展性差；
(3) 信道速率的等級不適應未來高速、可變速率的新業務。

為此，原CCITT建議了B-ISDN。

　　以異步轉移模式ATM作為其核心技術B-ISDN，能

(1) 在UNI接口上提供任意速率的業務；
(2) 提供各種連接形態；
(3) 信息傳送的延時小；
(4) 能支持各種數據傳輸速率（未定、可變、固定）類型，見ATM的適配層和QoS (我們將在本課第三節介紹)

1. 為什么選擇ATM？

(1) 電路傳送模式和分組傳送模式

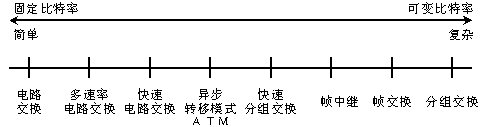

　　在通信網絡(luò )發展過程中，出現了多種信息傳輸方式，它們分別適應不同業務速率，如下圖所示。這里只對比電路傳送模式和分組傳送模式兩個極端情況，對其他模式，讀者可以自行參照下圖和相關資料。

圖 1

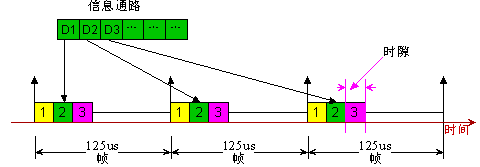

i. 電路傳送模式，也就是電路交換模式（CSM：Circuit Switching Mode）+時分復用傳輸（TDM：Time Division Multiplexing）。其基本特點是，對任意特定的通話呼叫，為其分配一個固定速率的信道資源，且在整個通話期間專用。在數字模式下，通信雙方的信息以周期出現的固定時隙為傳輸載體，故稱為同步轉移模式（STM：Synchronous Transfer Mode）。

圖 2

缺點：由于STM下每個通路長期占有固定帶寬的資源，而幾乎所有通信類型的數據率都是可變的，所以資源利用率低，極不經濟。

ii. 分組傳送模式：這里是指傳統的分組交換網X.25等。任何通信雙方間都無需保持固定的通信鏈路，僅在需要發送數據時才向網絡(luò )提交數據，甚至數據塊的大小（Packet Size）可變。所以該模式（在物理設備傳輸容量下）可以適應任意的傳輸速率，且基于統計復用模式極大地提高了資源利用率。 缺點：分組交換網的固有優點同時也是它的固有缺點，它雖然實現了資源利用率的極大提高，但其中流控、差錯控制等程序復雜，同時同一通信進程中的數據傳輸是異步的、時延大。所以不適應對時延敏感的通信業務，如電話、圖像、視頻通信等。

(2) TDM回顧

• 復用

　　TDM就是時分復用模式。它把若干不同通道（Channel）的數據按照固定位置分配時隙（TimeSlot：8Bit數據）合在一定速率的通路（Path）上。每一個時隙的速率為一個標準的PCM（Pulse-Code-Modulation）話路64Kbps。每通道時隙的重復頻率為T(mén)s=8KHz，即幀周期為125us。如圖2所示。通常把若干通話復用在一起以后的通路組稱為一個基本群路，然后更大的通路均在此基礎上進一步復用（4倍）為高次群。其中的時隙數即復用的通道數與時鐘有關。國際上有兩個不同的基群標準（PRI：Primary Rate Interface）。美國和日本采用24支路標準，我國采用歐洲標準，使用32路標準，分別記為：

　　E1：32路，32×64Kbps＝2.048Mbps，
　　T1：24路，24×64Kbps＝1.544Mbps。

• 交換

　　直接把要交換的Channel的對應時隙的數據拷貝到通路（或另一通路）中要交換的時隙位置即可。下圖3顯示了兩個E1支路上不同通道（Channel）間的交換情況。



圖 3

(3) ATM和TDM的比較

a. TDM是同步傳輸模式。

• TDM是為實時話音數據傳送而設計的，因此，
• TDM以基本帶寬為固定的64Kbps信道為單元，
• 在復用過程中各信道的位置（時隙：TimeSlot）固定，而且各通信雙方在通信中獨占信道，故而，
• TDM在傳輸對時延不敏感的數據流時效率很低。

b. ATM本質上是一個異步傳送技術

• ATM能同時傳輸實時數據和非實時數據；
• 沒有特定時隙或專用信道的概念；
• 靈活的帶寬分配和高的信道資源使用率；
• 同時對不同的業務能提供相應的QoS保證。

2. ATM的定義

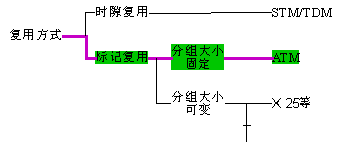

　　ATM即Asynchronous Transfer Mode，譯為異步轉移模式，或稱為異步傳輸模式、異步傳送模式。ATM是B-ISDN的核心技術。如前所述，電路交換和分組交換都不能適應未來的寬帶、多速率、不同QoS業務的發展需求。為此，逐漸推出了各種傳輸模式。其中最有吸引力的便是ATM。它們的相互關系可以簡明地表示如下。

圖 4

異步轉移模式ATM定義，歸結為：

　　(1) 面向連接的快速分組交換技術（Connection-oriented, high-speed packet switching）。

　　(2) 基于固定長度信元的異步傳輸技術（53-byte celled streaming）。各種類型的信息流（包括語音、數據、視頻等）均被適配成固定長度的（53字節）的"信元"（Cell）中進行傳輸。信元是同步定時發送的，但信元所包含的信息之間卻是異步，即不保證原來的信息順序到達目的地。

ATM技術規范由ATM論壇和ITU-T標準給出。

3. ATM的特點

• 可同時傳送包括語音、數據、視頻等多種話音和非話業務。
• 可提供各種可能的服務質量選擇（QoS：Quality of Services），包括不變速率傳輸、可變速率傳輸：


  • i. 根據傳輸業務類型選擇信息速率。
  • ii. 在每次連接發起時臨時協商確定一個所需的速率（并且可變），通常稱為未定速率。


• 可提供Mbps到Gbps的各種速率。
• 可用于同軸纜、光纖和普通雙絞線纜介質。
• 可以作為L(cháng)AN或WAN的基礎技術，即構成所謂IPoATM網絡(luò )。
