第二課 異步轉移模式ATM基本概念

五、 NMS的ATM產品簡介

1. NMS的ATM產品簡介

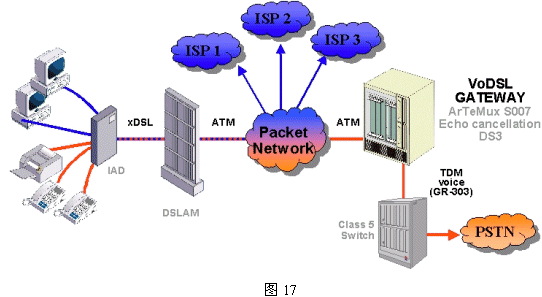

　　NMS提供整套ATM解決方案，下圖17給出了一個Voice Over ATM/xDSL的應用方案。

　　NMS提供的ArTeMux系列產品，包括ISA、PCI、cPCI等接口板；支持多種Chassis協議總線，包括TDM、H-100、H-110、MVIP、SCSA等電信總線；支持AAL0-AAL5。

(1) S001

• PCI板卡，支持MVIP協議，可以通過AAL0、AAL1、AAL5接入TDM到ATM；
• 支持UNI 3.0, 3.1, ILMI, LANE；
• 接入速率為155Mbps (光纖或UTP), 25Mbps (UTP)
• 虛電路接入能力：1-122 DS0/VC，在155Mbps上可以進行256個全雙工話音通信或1024個全雙工數據通信。

(2) S002：除了支持SCSA以外，和S001很相似。

(3) S003：除了為ISA卡及同時兼容MVIP和SCSA外，和前二者相似。

　　另外，還有S005和S007，其接入能力和上述產品相似，只是S005為PCI板卡，支持H.100、MVIP和SCSA協議，而S007為cPCI卡，且僅支持H.110。

　　NMS的ArTeMux系列的產品還可以通過TDM總線擴展集成兩個到上千個Chassis，支持多達1024Ch的高密度話音交換能力，以及通過API和AMACS靈活配置系統以支持PVC和SVC，屏蔽ATM細節。

附錄（有關縮略語列表）

API：Application Program Interface 應用程序編程接口

AMACS：ArTeMux Multi-Chassis ATM Connectivity Software NMS的ArTeMux產品的多底板（ATM機框）互聯軟件

Chassis：底板（機框），指支持PCI或cPCI等總線的母板（機框），其上可以插各種符合母板總線標準的功能模塊協調工作。

cPCI：Compact PCI，中文直譯為緊湊式PCI總線，和VME等都是高性能、高帶寬的工業總線。

CSM：Circuit Switching Mode 電路交換模式

MVIP：Multi-Vendor Interface Protocol多廠商接口協議

PVC：Permanent Virtual Connection：永久虛連接，是一種靜態虛連接

SVC：Switched Virtual Connection，動態虛連接，又直譯為交換虛連接

SCSA：Signal Computing System Architecture信號計算系統結構

STM：Synchronous Transfer Mode 同步傳輸模式

TDM：Time Division Multiplexing 時分復用

VCC：Virtual Channel Connection 虛通道連接

VPC：Virtual Path Connection 虛通路連接

相關網站介紹

1. SCSA主頁： http://www.scsa.org/home.htm
信號計算系統結構標準發布及SCSA論壇。其中可以找到有關論壇及某些標準的連接：http://www.scsa.org/forums.htm

2. PICMG：http://www.picmg.org/compactpci.stm
PCI工業計算機制造商工作組，有120個制造商參與，致力于基于PCI的計算機系統的工業標準的開發、研制，包括cPCI標準開發。

3. Protocols主頁：http://www.protocols.com/
協議總覽，提供所有有關WAN、LAN、ATM的協議名詞介紹，及有關ATM的培訓教程。

4. MVIP主頁：http://www.mvip.org/
致力于MVIP標準開發，協調各廠商產品的互聯接口協議制定。

問題

1． 什么是UNI？它包含哪些消息？
2． 對于AAL0-AAL5，其最合適的QoS是什么？
3． 使用SVC有什么好處？
4． 在LANE中，LECS的作用是什么？
