2G到3G無線網絡(luò )進化對回聲取消器
和語音質量增強設備的影響

　　1.1 3G宣傳和承諾　
　　　　　　　　　　　　　　　　　　　　　　　　　
　　任何人，當他觀看最新的電視商業節目時，都無法不注意到"鋪天蓋地"的有關即將來臨的3G無線時代的辭藻。"通過您的便攜式電話，可以在運動中高速瀏覽Web"，言過其實的技術人員聲稱道。"你可以在自己的便攜式電話上觀賞電影"，沉醉于此的企業家們預期道，期待著您驚訝地合不攏嘴。"它代表著令人驚異的政治改革"，社會(huì )頭面人物氣喘吁吁地說。"想象吧，單一的標準，目前的GSM和TDMA（IS-54）用戶在具有強大競爭力的CDMA面前繳械投降"，3G狂熱者齊聲頌到。盡管這些辭藻具有很強的鼓動性和誘惑力，但它們僅僅是道聽途說，最多只有一半是正確的。

　　考慮到其復雜性，在無線數據傳輸速率方面，需要花費數年的時間，早期的3G網絡(luò )才能與現有的有線DSL（數字用戶線）和電纜調制解調器相媲美。目前，3G的理論速率因實施起來的復雜程度受到了極大限制。

　　3G IMT-2000、UMTS以及CDMA-2000^①的能力建立在預期的和規劃的業務能力之上，它們需要寬帶虛擬信道，這樣才能傳輸完整的運動視頻并以很高的速率傳輸數據。考慮到帶寬限制，對于寬帶虛擬信道，唯一可行的實施方案是通過信息包技術，在信息包技術中采用了資源共享，能夠最大程度地利用稀少的頻譜資源。同樣，在處理"猝發性"通信量時，其中包庫奧需要在相對短的時間內用到大量頻譜資源的呼叫，這時，信息包通信技術也是理想的選擇。

　　人口稠密的中心地帶通常配備了充足帶寬的基礎設施，能夠同時支持大量的用戶。與此同時，也允許單個用戶在短時間內使用寬帶信息包"猝發"服務。在都市區域，大量用戶集中在相對較小的地理區域內，在寬帶基礎設施方面進行投資支持高人口區域，這是經濟的選擇。相反，在鄉村地帶或人口稀疏的地區部署寬帶容量可能是一種浪費，而且從經濟上講也不具有吸引力。按照預期，這些地區的活動水平相對較低，在相當長的一段時間內，鄉村寬帶基礎設施容量的相當一部分會(huì )處于閑置狀態（部分甚至會(huì )完全閑置），這種可能性非常高。帶寬是傳輸寬帶信息包猝發的限制因素，因此對于人口稀疏的鄉村地帶來說，由于配備的寬帶基礎設備水平較低，無法提供這類服務。其結果是，鄉村用戶無法像人口稠密地區用戶那樣，享受到高容量寬帶信息包猝發服務所帶來的益處。

　　寬帶命名，如W-CDMA，表明其信道帶寬為5MHz。它是cdmaOne帶寬的4倍，GSM的25倍。寬帶信道服務所選擇的帶寬為的是高速傳輸數據。與cdmaOne不同（它會(huì )將所有的比特發送64次），W-CDMA（例如）會(huì )根據信號強度調整增益。也就是說，每個比特的發送次數介于4到128之間，當信號較強時，采用較低的速率。這意味著，在具有更強信號特征的區域，可用帶寬更大。信號強度主要由移動終端和站（BTS）之間的距離決定。因此，在人口密度更高的區域，由于移動用戶和BTS之間的距離較短，信號強度也趨于更強。

　　考慮到所有的因素，在鄉村和都市區域之間，數據通信速率的變化程度很大。都市中央將享受到更豐富的頻譜資源，鄉村城鎮可能不會(huì )享受到潛在的帶寬增加所帶來的好處（即使在相對成熟的3G網絡(luò )內）。其暗指的含義相當明顯：3G基礎設施將包含2G和2.5G組件的組合。因此，在一次語音或數據會(huì )話過程中，移動電話用戶能夠游暢在純粹的3G、增強的2.5G和標準的2G骨干網絡(luò )之間。考慮到這種情況，僅當各種基礎設施區間之間的變遷是半透明的時，通信質量和服務的一致性才能得到維護。關于這一重要事宜，將在本文件的第4部分中予以詳細分析，并討論了可能的補救措施。

　　即使按照夸夸其談的廣告宣傳，考慮到其所作的所有承諾，在微小的蜂窩電話屏幕上觀賞電影可能也不會(huì )像在大屏幕上那樣流行。它或許會(huì )被追捧者視為迷人的新生事物，但大多數無線用戶可能會(huì )對之感到厭倦。便攜式電話是為移動、便利、以及相對較短的強化式交互應用而設計的。相比之下，觀賞足本電影需要集中注意力，需要兩小時的安靜時間。或許3G電話會(huì )像無線攝像機一樣找到更實際的用途：將視頻圖像發送到遠程桌面計算機（或便攜式計算機）屏幕上，供另一位用戶觀看。對于商業和業務應用來說，這種功能的吸引力更大，在這類商業應用當中，即使顯示圖像很有價值（如安全、新聞、廣告、不動產、制造等）。

　　對于正在出現的3G標準，在設計時，考慮到了向后的兼容性。如其所指，3G便攜式電話必須能夠在完全的2G、2.5G和3G環境下使用。不僅如此，在世界各地3G通信的頻譜安排還不統一，早期標準的芯片速率（cdmaOne、GSM、和TDMA設備）也各不相同。因此，如果打算使3G無線接口的低層結構與其前輩的結構保持相容，就必須將3G便攜式電話設計成多帶、多標準終端。3G標準正在演變?yōu)閮深?lèi)主要的CDMA版本。第1個版本W(wǎng)-CDMA被指定為繼GSM和TDMA之后的標準。類似地，cdma-2000被視為cdmaOne的繼任者。

　　3G數據和視頻通信具有信息包傳輸的特征。然而，3G網絡(luò )上的語音傳輸很可能用到信息包技術和線路交換技術。線路交換是2G和2.5G網絡(luò )在傳輸語音信號時所采用的唯一媒介，3G應與嵌入式技術相容，這是一個基本要求。因此，3G演化必須采用混合技術，部分是慢速技術，部分是從"建立在線路之上的語音"向"建立在信息包之上"的語音過渡。不僅如此，如果所有的便攜式電話均需要唯一的IP地址，那么其捆綁的IP地址數目會(huì )迅速超過現有編號系統的限度。顯然，增大已有IP地址格式的新建議最終將得到認可，然而，一旦核準了該建議，會(huì )導致世界范圍的升級事宜，這不禁讓我們回憶起2000年"兩位數字年?quot;所面臨的難題。

　　顯而易見，在通往3G的歷程中，將會(huì )穿越2G和2.5G的組合階段。2.5G標準是為了增強數據處理能力而設計的，它融合了兩種不同的無線接口：GSM和cdmaOne。2.5G標準能夠提供通用無線數據業務（GPRS），它是為了增進GSM而設計的，而cdmaTwo將是cdmaOne的下一個版本。在本文檔第3部分中，詳細討論了這兩種不同的體系結構，它們的關系，以及它們對話音通信的影響。

　　3G基礎設施的實施方案降回到了新的現實基礎。兩種主要的限制因素顯現了出來，通過對實施方案的重新評估，這兩種限制因素促使人們放慢了前行的步伐。下面詳細介紹了籠罩在目前狀況上方的這些因素。

　　首先，競爭激烈的3G頻譜投標（尤其是在歐洲），使得中標價格達到了如珠穆朗瑪峰一般的高度。投標過程中的瘋狂之舉終于帶來了后果，潛在的服務提供商面臨了嚴重的財務危機。考慮到頻譜競標的首輪花費，經過客觀的業務分析后發現，如果不是不可企及的話，它也相當棘手，很難證明它是有利可圖的。與此同時，顯而易見的是，2.5G"綠色應用"（即GPRS和cdmaTwo）能夠提供相當一部分3G的功能，所需投資僅僅是3G一攬子部署總投資中可以忽略的部分。因此，2.5G成為拖延3G部署實施的主要力量。而且，作為通往純粹3G基礎設施的的踏腳石，它已得到了廣泛的人同。因此，2.5G被定位為一種有吸引力的前進形式，它還能提供令人愜意的喘息空間，服務提供商在獲得臨時休整的同時，能夠再次煥發活力。

　　第二，在服務提供商通往3G完全實施的路途上，卻在美國的無線市場上面臨了一個重大的障礙。與世界上的其他地區不同，美國的頻譜資源已完全分配給了2G和其他無線電應用。由于美國沒有專為3G通信而保留的頻譜資源，實施3G時，只能通過與已有的2G分配交換帶寬來進行。如果在行進過程中匆忙行事，同時轉換相當大的一部分2G頻譜資源，會(huì )造成嚴重的服務中斷。由此導致的結果是，在美國，轉向3G的步伐將是緩慢的，將求助于規定的行動過程，在整個遷移轉換過程中，一次只能將一少部分2G資源轉為3G的基礎設施，同時還要保持足夠的2G服務水平。

　　相對于以前的"2000年"計劃，目前的3G進度顯著滯后。截至目前為止，按照預期，到2002年，在日本將啟用有限的商業3G基礎設施，在歐洲要到2003年，而在美國則要推遲到2004年。類似地，不少2.5G基礎設施（尤其是GPRS部署）很可能會(huì )在2001年投入使用，并迅速在現有的GSM網絡(luò )中推廣開來。與此同時，預計cdmaTwo（后面是1XMC）安裝實例也將在cdmaOne基礎設施內迅速蔓延。

二．2G網絡(luò )（包括VQE）體系結構

　　2.1 2G應用

　　現有的基礎設施由電路交換網絡(luò )主宰，目前的2G無線系統［GSM、TDMA（北美）、以及CDMA（cdmaOne）］對其進行了補充。對于每一次通信會(huì )話過程，語音和數據（主要）通信體系結構均采用了專用的設備。所有這些標準的基礎帶寬均根植于單獨的16kbps信道，每個信道中都有一部分用于系統開銷。出于這種基本原因，無論是無線語音還是無線數據，都無法支持甚至接近常規長途（交換式）語音網絡(luò )、DSL、或傳統電纜調制解調器數據連接的質量水平。無線用戶已經習慣為了移動帶來的好處而放棄部分質量，但這種犧牲有一個臨界點。如果越過了可用性這個臨界點，低質量的語音連接和緩慢的數據鏈路不會(huì )被用戶接受。面臨嘈雜的無線語音呼叫時，消費者們?quot;掛斷"、重撥、甚至轉向替代連接（有線）。但也會(huì )有極少一部分全心全意的狂熱者們仍會(huì )忍受緩慢和/或有限的無線數據容量。

　　使消費者滿意并不斷擴大用戶基數，抱著這一目的，很多無線服務提供商求助于補救措施，對2G的缺點進行補償。與此同時，數字無線語音與PSTN（公共交換電話網）的連接要求用到電回聲抑制器（EEC），基于這一事實，人們將VQE ^②（語音質量增強）功能部件融合到了EEC設備中，從而通過單一裝置，就能提供包容一切的信號處理功能。

　　2.2 2G網絡(luò )拓撲

　　由于電回聲來自2線/4線混合組件，只有對于"移動到PSTN"（公共電話網絡(luò )）的連接來說，才需要用到EEC功能。同樣，由于聲學回聲，對于"移動到移動"呼叫來說（也受益于"移動到PSTN"應用），VQE更加重要。GSM和CDMA/TDMA從兩個不同的方面，處理了該事宜，請參見下面的介紹。

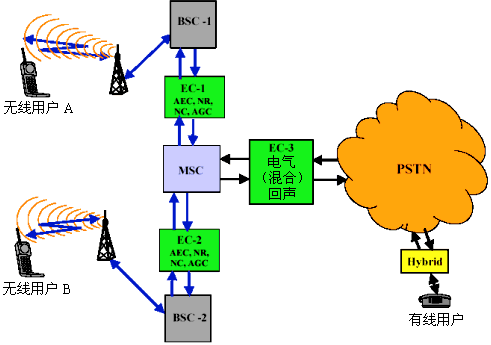

　　GSM實施了A-Interface（空中接口）體系結構。在圖1中，給出了部署A-Interface戰略的通用GSM網絡(luò )配置。如圖所示，這種拓撲方案在A(yíng)-Interface上采用了VQE（EC-1和EC-2）功能，在PSTN接口處僅采用了EEC（EC-3）功能。這種方案給出了一種技術出眾的格局。EC-3組件消除了源自"PSTN到移動"呼叫所致的電氣（混合）回聲，而EC-1和EC-2部件則在每一次的"移動對移動"以及"移動到PSTN"呼叫上提供了VQE（語音質量增強）功能。

　　然而，在高層次圖（參見圖1）上看上去良好的東西并非總能方便地轉換為現實。對于在A(yíng)-Interface上實施VQE的新GSM安裝實例，人們發現了一個經濟可行的解決方案，它由一個集成了VQE和EEC功能的組件構成。當將這個單一引擎安裝在A(yíng)-Interface上時（替代了EC-1和EC-2，并取消了EC-3），它能為每一次的"移動對移動"以及"移動對PSTN"呼叫提供了VQE（語音質量增強）和EEC功能。如果將單一集成組件安裝在"PSTN對移動"連接上（取代了EC-3，消除了EC-1和EC-2），則僅能為"PSTN對移動"呼叫提供VQE（語音質量增強）和EEC功能。因此，在這種情況下，對于"移動對移動"呼叫，VQE功能不可用，因而"移動對移動"呼叫的語音質量將是不完善的。

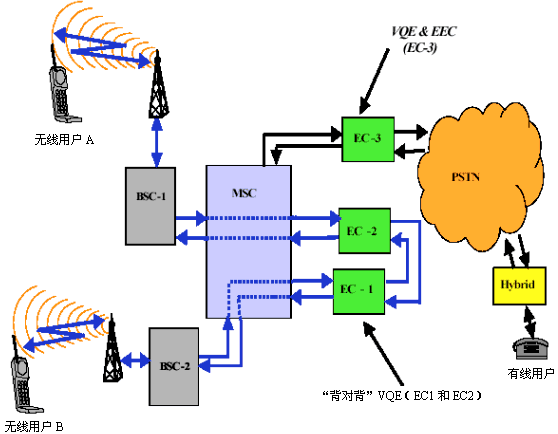

　　CDMA/TDMA拓撲未采用A-Interface配置。在圖2中，給出了一個典型的CDMA/TDMA配置。在EC-3組件中包含EEC和VQE功能，而且僅在"移動到PSTN"連接上部署了它。EC-1和EC-2組件局限于VQE功能范圍內，僅用于"移動到移動"連接。EC-1和EC-2 VQE組件（移動到移動路徑）無法與"移動到PSTN"連接共享通信量負載。因此，必須事先為每種呼叫類別分配容量，與A-Interface方案相比（即在A(yíng)-Interface上部署了單一的集成式ECC和VQE組件），在非高峰期間，其閑置資源的總量很高。

　　3.1 3.1 2.5G語音和數據網絡(luò )拓撲

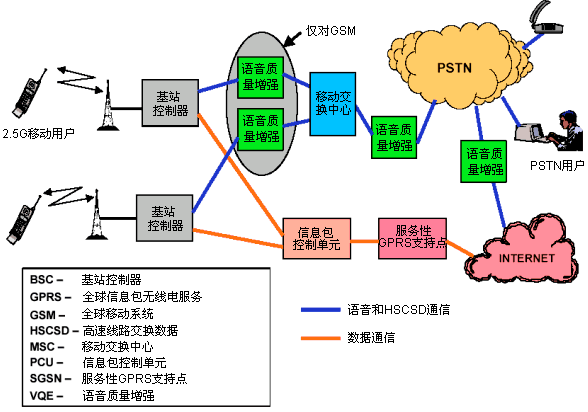

　　2.5G體系結構不影響基本的語音傳輸或VQE概念。2.5G所提供的主要改進體現在其速度較高的數據通信能力上。在基站控制器（BSC處），將源自移動終端的無線傳輸路徑（共享語音與數據）分離為語音和數據路徑，如圖3所示。分離后，通過一條單獨的鏈路將數據傳輸給PCU（信息包控制單元），PCU負責將信號從無線協議轉換為信息包協議（IP或ATM協議）。從這個觀點上看，數據信號能通過因特網繼續其路程，并抵達其最終目的地。

　　3.2 GSM數據-GPRS

　　2.5G技術和GSM一樣得到了很好的定義，在2.5G技術中，數據應用完全由GPRS控制。其中，數據應用由GPRS（通用信息包無線電服務）支配。通過在眾多用戶之間共享14.4kbps GSM信道帶寬，它實現了較高的通信速率。由于GSM將一個給定的頻分多路復用（FDM）信道分成了8個TDMA時隙，GPRS所提供的理論帶寬為115.2 kbps（8x14.4 kpbs）。然而，到目前，這種理論最大速度尚無法達到。現實情況決定了，其平均數據速率不會(huì )好于已有的電路交換業務，如HSCSD（高速電路交換數據），而后者的理論速率為57.6 kbps。由于目前移動單元電池技術的局限，這些理論速度限制令人難以捉摸，當數據速率大于14.4 kbps時，會(huì )導致嚴重的電池過熱問題。

　　3.3 CDMA數據-cdmaTwo

　　符合cdmaOne標準的移動電話能夠以16 kbps的速度收發數據。盡管在大多數這類數據都是重復信息，但卻并非一定要這樣。cdmaTwo標準（也稱為IS-95b）采用了4個沃爾什碼，能夠生成64 kbps的最大速率（而不是使用單一沃爾什編碼的cdmaOne所提供的16 kbps）。cdmaTwo標準支持CDMA 2.5G的數據能力（等同于 GSM GPRS）。其語音服務的體系結構與cdmaOne的相同，因此，可以使用如圖2所示的相同拓撲，安放VQE（語音質量增強）設備。

①	國際移動電信-2000（IMT-2000），全球移動電話系統（UMTS），以及碼分多路訪問-2000（CDMA-2000）無線標準。（引"一－1.1"）
②	VQE功能部件：AEC（聲回聲控制）、NR（降噪）、AGC（自動增益控制）、NC（噪音補償）、TFO（級聯式自由操作）、A-Interface禁止等。（引"二-2.1"）
