一．概述
對大多數通信設備開發商來說，七號信令系統（以下又簡稱SS7）仍然是相當重要的領域，其中開發增強業務平臺、VoIP網關、中心局交換平臺和其它一些由電話公司網內運營商開發的平臺。這主要是由于七號信令協議在全球范圍內得到非常廣泛的應用，用于電話網絡(luò )的呼叫控制和支持智能網業務。
隨著電信運營商間的競爭越來越激烈，電話公司利用七號信令和智能網的先進性開發出不同于競爭對手的新業務，為公司帶來新的收入。開放系統能夠帶來巨大的硬件和軟件市場，七號信令和智能網與開放系統相結合，使得業務提供商能夠快速地把新業務推向市場，為其帶來巨大的收益。
本文對七號信令協議和智能網進行了回顧，并描述了七號信令和智能網在眾多領域里的應用，和NMS通信公司在這些領域提供的支持。
二．技術回顧
1.SS7回顧
SS7是公共信道信令協議，主要用于電話網內的呼叫處理，同時也是智能網的基石。SS7是用于電話網的基本數據通信協議，完成包括呼叫建立、呼叫選路和提供各種業務，比如：800號電話（免費電話）重選路由，還有：無線漫游、主叫識別和CLASS（自定義本地信令業務）功能。由于SS7網是獨立于話音／媒體流電路網的數據網，可以做到完全的冗余備份，因此，SS7對電話網絡(luò )的管理比以前的技術（隨路信令）更快、更可靠和更先進。
SS7最早設計于二十世紀七十年代中期，那時的主要功能是在PSTN（公共電話交換網）的交換機之間及其與數據庫之間傳遞呼叫控制信息。后來，SS7才得到更高層次的應用，包括象ISDN那樣的新技術的開發。SS7取代了基于SS6的最早的公共信道局間信令系統，SS7比那些系統具有多個重要的優點，包括具有更高的速度等。SS7在A(yíng)T&T被稱作CCS7，在歐洲被叫作C7，在A(yíng)NSI標準中被名為SS＃7，雖然叫法不一樣，但是大部分的七號信令元素是相同的，在具體應用中也會(huì )有一些重要的區域性變化。
■ 呼叫接續

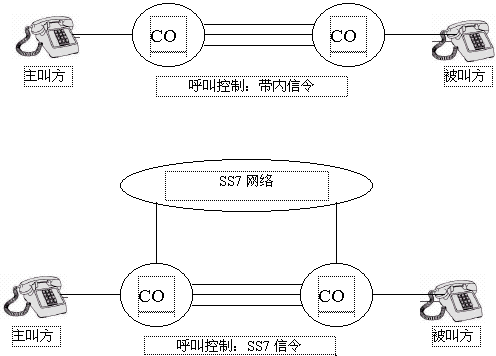

在任一個電話系統中，都要規定一些固定的信令機制來實現呼叫的建立和釋放。最初，象POTS（普通舊電話業務）那樣的電話系統都是用帶內信令來傳遞信息。帶內信令是指信號的頻率在話音頻率范圍之內（0.3~3.4kHz），比如：DTMF信號就屬于帶內信號。帶內信號是在話音通道內傳遞的。相反，SS7使用一個完全獨立于話音網的數據網來傳遞信令，這樣可以大大提高電話網絡(luò )的利用率。比如，在呼叫發起但未建立完成之前，不需要分配話音電路，這使得傳遞的信令數據只和呼叫有關而和電路無關，為在交換機之間、交換機和其它網絡(luò )之間高效、可靠地傳遞信息提供了可能。同時也支持更高級的應用，如：主叫識別、無線漫游和800號業務。如下圖1，顯示出了帶內信令和SS7在呼叫接續上的區別。
2.智能網回顧
智能網是指在電話網內實現智能化高級功能的體系結構。在美國就是指高級智能網（AIN）。在智能網中以SS7信令作為基礎的數據通信協議。
近年來，智能網越來越受到重視，這是由于用戶提出了更多更細的要求，也是規范化的需要，比如在美國，不但強行引入了競爭，同時也要求系統提供更多更先進的功能，象號碼可攜帶（LNP）功能，LNP功能允許用戶在更換運營商時仍然使用原來的電話號碼。智能網使得PSTN運營商在不用改造原有中心交換機的情況下，可以提供一系列更加標準化的業務，同時也能提供更新更強大的業務，如：800號重選路由、LNP和唯一號碼／跟隨業務。
選擇SS7作為智能網基礎協議的主要原因：一是SS7具有很高的可靠性；二是SS7可以達到很高的速度，以傳送大量的呼叫控制信息。下面以800號轉換業務這一簡單智能業務說明這個觀點。
在800號轉換業務中，本地中心交換機也就是業務交換點（SSP），被設置成能檢測所有需要智能網特別處理的呼叫，當檢測到800號呼叫時，交換機就初始化智能網觸發功能，產生一個觸發事件，并通過SS7網絡(luò )向遠端數據庫系統發出一個消息。這時，這個數據庫系統是作為一個業務控制點（SCP）出現的。這一消息用于SSP向SCP請求怎樣去處理呼叫。運行在SCP內的SLP（業務邏輯程序）根據出現的觸發點和呼叫的特性，決定對應的操作，并把操作的命令發回到SSP，SSP根據這一命令去完成呼叫的接續。
即使以上這一業務流程描述得較簡單，我們仍能從中看出：整個處理過程必須非常快，并且保證是很可靠的。如果處理太慢，使用這一業務的用戶就會(huì )感覺到明顯的延遲；如果通信不可靠，呼叫就會(huì )中繼或出現錯誤的接續。通過這個例子，還說明了智能網使用的是一個集中的數據庫，而不是保存在各個本地交換機中的多個數據表，這樣在業務或業務的號碼需要改變時，只要修改SCP中的業務流程或數據庫，而不用修改多個交換機中的數據表或程序，便于維護管理。

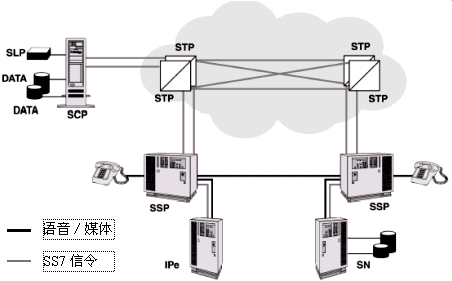

智能網的主要實體（圖2所示）包括：
□ 業務交換點（SSP）――這一信令點是信令消息的源產生點或終結點，具體是本地
中心局或交換機。
□ 業務控制點（SCP）――這一信令點一般就是數據庫，比如在有線網中的線性信息
數據庫（LIDB）或無線網中的HLR／VLR（歸屬位置登記器／拜訪位置登記器）。
運行在SCP中的程序決定呼叫處理的流程，又叫作業務邏輯程序（SLP）。
□ 信令轉接點（STP）――這一信令點是七號信令數據包進行交換、選擇路由的地
方。整個七號信令網是由STP連接起來的。
□ 智能外設（IPe）――這些智能網元素一般提供幫助和用戶交互的媒體業務，如播
放提示操作、錄音或傳真存貯。
□ 業務節點（SN）――業務節點合并了IPe和SCP的功能，使得呼叫可以在一個SN內
完全處理，無需向外部的SCP請求信息。比如，語音信箱平臺一般都是以業務節點
的形式實現的。
□ 附件――這些智能網元素通過中心局交換機提供用戶業務功能。（注：附件沒有得
到廣泛應用）。
3.SS7協議回顧

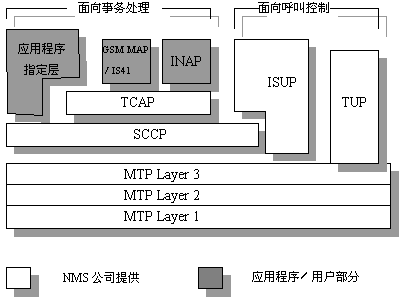

SS7協議是非常結構化和層次化的協議，如圖３所示。協議定義了OSI七層結構中所有的關鍵層，從代表物理層的消息傳遞部分第一層，到幾個應用層。每個應用層設計用于一種指定的應用，包括呼叫控制、無線移動和智能網業務。
■ SS7協議軟件層
1) MTP（消息傳遞部分）第一至三層：這些層提供物理層、數據鏈路層和網絡(luò )層等低層的全部功能。它們提供信令轉接點（STP）的功能，支持擁塞控制，消息識別、分發及路由尋找。
2) ISUP（綜合業務數字網用戶部分）：這一層是ISDN網中網絡(luò )側協議，用于提供ISDN話音、數據、文本和圖像業務所需的信令功能。需要特別提出的是，ISUP提供用于模擬和數字電路切換的呼叫控制功能，使得ISDN能同時承載話音和數據業務。
3) SCCP（信令連接控制部分）：SCCP位于MTP之上，為MTP提供附加功能，以便通過SS7信令網在信令點之間傳遞電路相關和非電路相關的消息，提供兩類無連接業務和兩類面向連接的業務。
無連接業務是指在兩個應用實體間，不需要建立邏輯連接就可以傳遞信令數據。面向連接的業務在數據傳遞之前應用實體之間必須先建立連接，可以是一般性的連接，也可以是邏輯連接。
SCCP以全局碼（GT）的形式擴展SS7協議的尋址能力和路由能力，這些擴展基于被叫號碼的尋址信息。
4) TCAP（事務處理應用部分）：TCAP允許應用調用遠端信令點的一個或多個操作，并返回操作的結果。比如：數據庫訪問或遠端調用處理命令等。使用SCCP無連接業務（基本的或有序的），TCAP
在兩個用戶應用之間提供事務處理對話。使用TCAP的主要應用有：
·800號路由尋找功能。
·自動信用卡呼叫，在呼叫卡認證時要查詢線性信息數據庫（LIDB）。
·本地號碼攜帶業務（LNP）。
·無線移動應用。
5) TUP（電話用戶部分）：這一層為國內國際電話呼叫控制提供信令功能。TUP沒有得到廣泛的應用，只有中國及少數的亞洲、歐洲和拉丁美洲國家在使用，并且有逐漸被ISUP取代的趨勢。然而，在使用它的地區，TUP是PSTN連接國內國際電話時相當重要的協議。
6) 高層應用部分：這一層是非常專門化的，每種協議都設計成用于特定的應用。包括以下協議：
·GSM MAP（GSM移動應用部分）：這一層為GSM無線系統之間提供系統間連接，它是
作為GSM標準的一部分開發的。
·IS－41：這一層類似于GSM MAP，也是用于無線系統間連接的，主要應用于北美的
無線網絡(luò )。比如在美國的模擬AMPS和TDMA蜂窩系統間提供連接。
·IS－634：這一層為AMPS蜂窩網絡(luò )的移動交換中心（MSC）和基站間通信提供接口。
·INAP（智能網應用部分）：這一層運行于TCAP之上，提供類似于MAP的功能，但它
是用于固網的。INAP主要是歐洲的標準，是歐洲電信標準化組織（ETSI）開發的，
它是CS－1，CS－2智能網功能集的一部分。CS－1和CS－2等同于A(yíng)IN。雖然AIN和
CS規范相類似，并且都能通過SS7來實現各種功能，如呼叫路由尋找，但還是有一
些不同的地方，這正是各種標準組織工作的匯合點。
·1129／1129＋／1129A：這些協議為SCP和IPe間提供直接連接，是Bellcore1129
和AIN0.2標準的變種。在某些場合，不需要用SS7直接連接SCP和IPe，但在另一
些場合中卻需要。在SS7網絡(luò )中，允許任何的SCP利用SS7作為基礎協議和任何的
IPe直接通信。當使用SS7協議時，1129應用層一般運行在TCAP之上。
三．七號信令可靠性

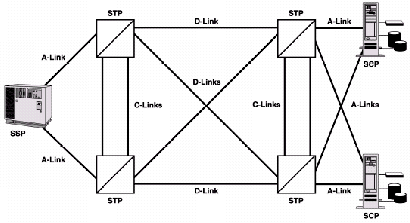

SS7提供消息傳遞以實現正確無誤的業務功能，如呼叫建立。因此，SS7被設計成能達到相當高的可靠性。可靠性來自鏈路的多樣性和冗余備份。圖4說明了一個簡單SS7網絡(luò )的標準例子，著重說明了一些內建的可靠性特征，比如鏈路的網狀配置，這樣使得網絡(luò )中的每個信令點間都有冗余備份的鏈路，從而提高了整個網絡(luò )的可靠性。
在進行網絡(luò )設計時，要設計2－3個方向的鏈路，兩個方向的鏈路被稱作一個訪問鏈路對。鏈路對中的每條鏈路使用不同的物理線路連接到不同的網絡(luò )接口，使它們之間具有相互備份的功能。多條鏈路最好不要使用相同的建筑物、載波系統、電纜或者支撐架。
在圖4 中，從STP出發，可以有3 個方向的鏈路，這些由4個對角鏈路（D鏈路）構成的鏈路通過不同的路由連接到網絡(luò )接口相互形成備份。和A鏈路一樣，這些鏈路也不能共用一條物理線路或通信基礎設施。
圖4 SS7網絡(luò )結構
SS7網絡(luò )的設計一般都留有充足的冗余容量。在美國，SS7網絡(luò )的設計通常是各鏈路的流量不能超過容量的40％。這種情況下，若某條鏈路出現故障而中斷，即使所有的負荷都流向剩下的完好的鏈路，這些鏈路仍未達到滿容。
在美國，一般用56kbps的鏈路來連接SS7網絡(luò )，但在歐洲，一般用E1中繼的一個時隙（64kbps）來承載SS7的流量。在一些歐洲國家里，剩下的29個E1時隙是不用的，這樣可以避免由于流量而出現的任何風險。從這種例子可以更清晰的說明可靠性對于SS7網絡(luò )來說是多么的重要。
對SS7網絡(luò )的接入是嚴格受到運營商的控制的，這是為了保持網絡(luò )的完整性。最初，只有電話公司才能夠接入到SS7網絡(luò )。然而，這種情況已經開始改變，特別是在美國，由于各種類型的業務提供商在不斷增加，包括從主要LECs（本地交換運營商）和IXCs（長途交換運營商）到無線運營商，甚至更小的運營商，他們都需要接入到SS7網絡(luò )。另外，集團用戶運營的大的呼叫中心也被允許接入到SS7網絡(luò )，以和IXCs配合提高操作的效率和實現新的業務。將來有希望在全球任一個角落都可以接入到SS7網絡(luò )。
■ 單信令點編碼冗余備份
運營級系統要求有非常高的可靠性，一般要達到99.999%的可用性。對大多系統的嚴格要求是：SS7連接中，出現單信令點故障時，系統能自動避開故障點，保持連接的暢通。一般設計時要考慮的故障包括：
·SS7鏈路故障；
·各種SS7接口板故障；
·主系統故障，包括硬件故障，如電源中斷或火災，和軟件故障，如操作系統故障或
應用程序問題。
只有SS7鏈路出現故障時，SS7協議才有相應的規則去處理故障，對其它故障的處理必須在設計SS7平臺和整個系統結構時予以考慮。還有一個普遍的要求是：軟件的升級過程中不能影響整個系統的運行。能達到以上要求的一個解決方案是：使用兩個主機箱，在每個主機箱里插有SS7接口板，用于支持一條或多條SS7鏈路。讓兩個主機都使用一個SS7地址，也就是共用一個信令點編碼，這樣遠端的交換機或STP就會(huì )認為這兩個主機是一個完整的系統。這樣，這兩個主機組成的系統就能在其中一個出現故障時仍能正常工作。

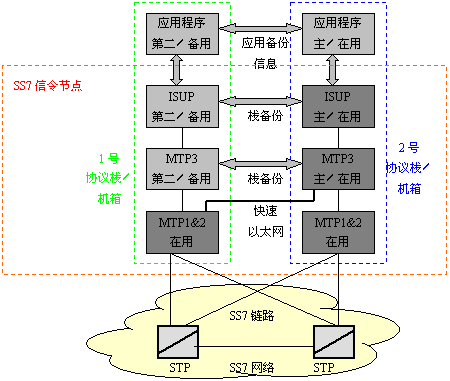

系統開發商也有用其它方法來實現冗余結構的，其中包括單節點和多節點實現方式。在圖5所示的系統中，SS7由兩臺同時工作的主機組成，每個主機上有兩條SS7鏈路，所有連接都使用同一個信令編碼。兩個主機中的SS7鏈路都處于連接狀態，MTP2處于運行狀態，其中一個主機的MTP3和ISUP處于主用運行狀態，而另一個主機的MTP3和ISUP處于備用狀態。主用機箱的MTP3和ISUP處理所有兩個主機上鏈路中的SS7消息流，并把對應的呼叫狀態信息通知備份主機。主用系統和備用系統間用快速以太網相連，用于兩個系統互相跟蹤對方的狀態。當主用系統出現故障時，備用系統接過控制權，并用備份的呼叫狀態信息數據刷新所有的呼叫狀態。SS7具有板卡級或機箱級的故障自動處理機制，當主系統出現故障時，主系統上的鏈路就會(huì )中斷連接，遠端交換機（SSP）檢測這些鏈路已中斷連接，就把所有的SS7流量都轉移到備用系統的鏈路上。因此會(huì )造成一些SS7傳輸能力的下降，直到故障系統恢復為止。如果設計系統時每條鏈路只利用其傳輸能力的40％或更少，則系統的運行不會(huì )出現任何問題。
在這個例子中，不管主機箱支不支持熱插撥都使整個系統具有很高的可靠性。熱插撥使得在一個正在運行系統中的板卡可以增加、撥下或更換。在這個例子的系統中，若增加熱插撥功能，可以使得在硬件出現故障或升級時快速地更換板卡。
