構建高密度媒體網關

　　　　　　　　　　　　　　　　　　　
　　　　　　一．開首語

　　　　　　二．新一代網絡(luò )的出現

　　　　　　三．新一代媒體網關的要求

　　　　　　四．來自NMS的新一代網絡(luò )媒體網關技術

　　　　　　　　4.1 高密度PSTN接口
　　　　　　　　4.2 高密度VoIP資源
　　　　　　　　4.3 功能豐富的媒體和數據包處理
　　　　　　　　4.4 運營級的SS7信令
　　　　　　　　4.5 例子：建立一個有1344端口的VoIP網關

　　　　　　五．未來的解決方案

一．開首語　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　IP電話最初是以IP網絡(luò )旁路公共電話網的長途電話的形式開發的。到今天，IP電話已經不僅僅是降低長途電話成本的一種策略了，這種基于包的技術將會(huì )取代目前基于電路的話音網絡(luò )，來向人們提供更低成本的話音和數據業務。隨著通信工業向著新一代網絡(luò )的過渡，通信基礎結構也在發生著深刻的變化。

TOP↑

二．新一代網絡(luò )的出現

　　IP電話技術把話音、傳真數據和IP網絡(luò )無縫地集合到了一起。因特網工程任務組（IETF）已經建議了一個功能模型，來橋接包交換的IP網和電路交換的PSTN，這些橋接設備就是：信令網關（SG）、媒體網關（MG）、和媒體網關控制器（MGC）。（請參看圖1）。MGC通常又被叫做軟交換，正如它的名字表達的意思一樣，MGC控制著媒體從電路交換領域經過媒體網關的網絡(luò )傳送到基于包的領域。呼叫控制消息首先送達SS7信令網關，轉換成網關網絡(luò )中的MGCP（媒體網關控制協議）來控制媒體流，完成呼叫的控制、接續。話音、傳真和圖象介質都是從PSTN交換網通過這些新一代的媒體網關連接到IP網的。

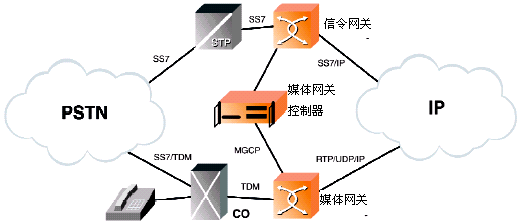

圖1 新一代網絡(luò )結構

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　TOP↑

三．新一代媒體網關的要求

　　由于網關在這種新一代網絡(luò )中起著信息轉換的功能，所以會(huì )有一系列新的需求。一個新一代媒體網關的需求和一個用于利率交易的H.323 VoIP網關需求比較結果列出在表1之中。新的媒體網關符合可分解的、分布式網關模型。新的媒體網關不再由關守來控制，而是由遠端軟交換來控制。另外，新的媒體網關有更大規模的端口數目（＞480個端口），和PSTN的接口容量也要高得多，種類包括T3，也用T1或E1。另一個更大的不同是和PSTN的接口信令，新一代網關使用的是SS7信令，這是當前中心局（CO）交換機之間使用的信令。最后，這種網關必須更可靠，它們要求有極高的可用性。

　　為了爭取到在未來應用中被采用，IP電話網絡(luò )必須滿足已經習慣于基本電話線很可靠的用戶們的期望。這就意味著IP電話網必須支持運營級的高可用性。為了達到這點要求，IP網絡(luò )一年的累計宕機時間不能超過6分鐘（99.999%的運行時間，或"5個9"的可用性）。象熱插撥、N+1板卡級和機架級冗余備份那樣的高可用功能，就提供這種超級的安全能力。運營級的SS7信令通過一個有冗余鏈路的網絡(luò )提供呼叫控制和相關消息信令。

表1 新一代媒體網關的需求

　TOP↑

四．來自NMS的新一代網絡(luò )媒體網關技術

　　NMS通信是目前唯一一個具有建立新一代網絡(luò )媒體網關所需的所有重要組件的技術廠商，這些組件包括：高密度PSTN接口、高密度VoIP資源、功能豐富的媒體處理以及運營級的SS7信令。

　　4.1 高密度PSTN接口

　　在建立媒體網關的時候，購買PSTN接口通常會(huì )比直接設計開發這些接口更合算。舉個例來說，T1和E1接口，他們都有很多不同的信令協議，并且在銷售前要得到所在國的進網許可，那是要花很多錢和時間才能得到的。而且有些CO交換機提供的是T1或E1接口，但有些提供的卻是T3接口。NMS提供以下PSTN接口用于開發新一代媒體網關：

● Power Access(PA) HYPER-T3，這是用于Compact PCI平臺的一條TDM 總線到PSTN網絡(luò )的接口。		● PA16T1／E1，這是用于Compact PCI平臺的，提供一條TDM總線到TI或E1 PSTN網絡(luò )接口。
● PA200，這是一個寬帶ATM接入平臺，提供一條TDM總線到單個或兩個OC－3c、STM－1或者DS3 ATM網絡(luò )接口。		● CG6000C，這是一塊Compact PCI高密度數字中繼接口卡，卡上有數字信號處理（DSP）資源用于信令（ISDN或隨路信令）處理和回聲抑制，背板上提供8個或16個T1／E1接線座。

　TOP↑

　　4.2 高密度VoIP資源

　　集中一代（CG）6000系列Compact PCI平臺是專門為媒體網關應用而設計的，由Fusion 4.2 VoIP網關開發軟件支持，可以配置120端口到數千個端口的媒體網關。Fusion軟件包含有功能強大的一系列API、媒體流包處理軟件、以及對MGCP的支持。包網絡(luò )各節點間通過雙工100Mbps以太網接口相連，為開發人員提供冗余的IP連接鏈路。CG6000系列包括以下配置的板卡：

● CG6000 （Compact PCI）和CG6000 （PCI），支持高達120個端口，或4T1/4E1接口。CG6000C／32S32是為高容量媒體網關配置的選項，支持高達到224個端口，可以用于T3或16T1／E1高密度PSTN接口。
● CG6000eC，包含有一個嵌入式主處理器，用于遠端單機運行。

　TOP↑

　　4.3 功能豐富的媒體和數據包處理

　　CG6000系列為媒體網關提供通用的VoIP端口，每個VoIP端口支持三種語音編碼──G.723.1 ，G.729a，和 G.711 ，同時還支持 T.38實時傳真，為用戶提供在基于標準的網關間交換各種數據的能力。還提供另外一些語音編碼功能，包括Q.728（包有線標準的一部分）和Q.726。

　　每個通用端口為一個語音或傳真媒體流提供一個通道，這些媒體流由CG6000系列平臺上的DSP或板內高性能RISC處理器和軟件處理。每個端口都是獨立地完成處理，并由MSPP（媒體流包處理器media stream packet processor）硬件和軟件指定端點號和通道號。圖2顯示了VoIP網關典型的MSPP連接。

　　一個MSPP連接可以有以下類型的端點：
　　● DS0：一個64kbps的話音或傳真通道
　　● RTP：一個RTP包通道（話音通道）
　　● UDP：一個UDP包通道
　　● RTP Mux：一個復用了多路話音的RTP包通道
　　　（參考www.nmscommunications.com網站上的復制文章<<the Technical
　　　　Overview Clarent ThroughPacket? IP Trunking for Fusion>>。）
　　● 會(huì )議端點：是一個用于多方會(huì )議的話音通道
　　● RTP分路：是一個用于重選路由或監聽的話音通道。
　　MSPP通道可以是全雙工語音編碼器、傳真轉發編碼器、或者是各種單工通道。在一個普通VoIP網關應用中，一個端點就是一個和PSTN連接的DS0，PSTN連接最常見的是CG6000系列平臺上的T1或E1接口，也可能是T3接口。其它連接是一個通過以太網接口連接到廣域包網絡(luò )（WAN）的RTP話音包端口。通過指定端點和通道類型，很容易開發出各種包電話應用。

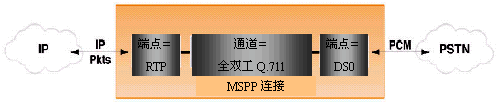

圖2 為VoIP網關建立的MSPP連接

　　隨著新一代網絡(luò )的發展，網關配置的靈活性是很重要的，要求的一些變化包括：
　　● RTP多路復用
　　　 把多個RTP話音通道復用到單個報頭下可以節省帶寬和成本，這在帶寬仍比
　　　 較貴的地方很重要。
　　● T.38實時傳真
　　　 大多數PSTN流量中包含有大量各種傳真數據，在處理這些數據時，不能有任
　　　 何的丟失，也不能降低服務的等級。
　　● RTP分路
　　　 為了增強業務功能，把RTP話音流重定向到媒體服務器是一個很重要的需求。
　　　 另外，RTP也用于實現合法的監聽，比如實現CALEA標準的要求。
　　● DTMF運送
　　　 DTMF信號既可以作帶內處理（RFC－2833），也可以作帶外處理（H.245）。
　　● G.168回聲抑制
　　　 回聲延遲大于64ms時，就要作回聲抑制處理。

　TOP↑

　　4.4 運營級的SS7信令

　　NMS 的TX系列平臺提供運營級的SS7信令──信令協議是用來連接遍及全球的電話網絡(luò )的。呼叫控制和消息協議棧都支持兩個Compact PCI或PCI平臺共用一個信令點編碼，這就提供了主要網關供應商所期待的高可用性。平臺之間有一條專用以太網連接用于支持冗余備份，同步檢查點（checkpointing）因而得以維持。主用和備用平臺并行運行，如果主用平臺出故障，那么備用平臺就可以完全接過控制權，不會(huì )造成任何呼叫丟失。

　　SS7協議棧已針對ETSI、ITU 和ANSI的相應標準進行過廣泛的測試，并運行在全球主要的運營網絡(luò )之中，包括：AT&T，Deutsche Telekom，法國電信，Orange，KDD、還有NTT以及其它網絡(luò )。全局通訊工具包（Global Messaging Toolkit）允許供應商在國際網絡(luò )上，為更快的一致性測試和網絡(luò )部署，開發呼叫控制變種。TX系列平臺是領先通信測試設備制造商的最佳選擇。在實現高吐量（130個ISUP呼叫／秒和270個TCAP事務／秒）和巨大處理能力（能夠管理大約15000個同時發生的呼叫）的時候，嵌入式的SS7協議能釋放主機大量的資源。TX3220系列包括以下產品：

● Power Access(PA) HYPER-T3，這是用于Compact PCI平臺的一條TDM 總線到PSTN網絡(luò )的接口。

● 用于PCI總線系統的TX3220，也可以用2 個T1、2個E1或4 個V.35接口作鏈路連接。

　TOP↑

　　4.5 例子：建立一個有1344端口的VoIP網關

　　圖3顯示了一個高密度的媒體網關。在每個機箱內有一對TX3220C板，每塊TX3220C板接有16條SS7鏈路，源于PSTN的所有呼叫都由這兩塊板處理。有兩塊PA HYPER－T3接入適配板，它用于通過T3線上的1344個端口從PSTN接入語音和傳真媒體。這些媒體會(huì )從DS3轉換到DS0，然后通過H.110總線發送給6塊CG6000C中的一塊。CG6000C會(huì )壓縮這些語音和傳真媒體，然后用UDP／IP上實時協議（RTP）對它們進行打包。再通過板上的兩個以太網接口發送到一個語音級的IP包網絡(luò )上。請注意，每種板都使用了N+1板卡級的冗余備份。

　　這個網關具有高度的可靠性。兩個TX3220C SS7信令平臺共亨一個信令點編碼，并且都保存有實時的呼叫狀態信息。在其中一塊出現故障的時候或在預防性維護過程中，（在其中一塊TX3220C被從機箱內撥下的時候），剩下的TX3220C板會(huì )接手維護管理那些在TX3220C板撥下或故障那一刻有效的呼叫。

　　每個組件都使用一個共同的高級Natural Access API集。NMS的API集易于學習和管理，有利于減少開發成本。另外，只使用一個供應商提供的易于使用的組件，可以加快網關開發方案的實現，并縮短產品面市所需的時間。由于NMS奉行開放的標準，縮短面市時間不會(huì )造成專有技術的壟斷價格。

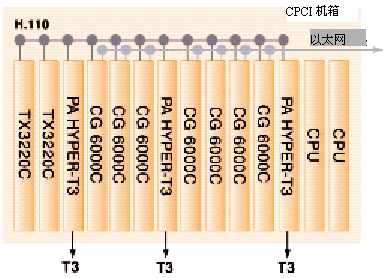

圖3 一個有N＋1備份和1344個端口的VoIP網關

TOP↑

五．未來的解決方案

　　利用已經明確開發出VoIP應用的開放系統cPCI平臺和軟件，可以快速地開發出大型的、可遂步升級的、運營級媒體網關。這些網關可用作高密度VoIP長途旁路網關，或者新一代基礎設施網關。不管在哪一種應用，這種平臺在新一代語音和數據網絡(luò )中，都能提供低成本的未來媒體網關能力。

　　選擇NMS技術為開發商帶來建立NGN媒體網關所需的所有功能：高密度PSTN接口，高密度VoIP資源，功能豐富的媒體處理，以及運營級的SS7信令。并且如果需要的話，NMS咨詢服務組可以提供在SS7應用領域的專業化方案和設計援助。另外，全球認證組是一個由咨詢服務組擴展出的小組，可以幫助獲得全球各國的入網認證。咨詢服務組能利用他們的工程經驗，在降低風險、節省時間、最大化資源利用的同時，實現高價值的方案。
