新一代通信平臺──NMS CG系列

　　　　　　一．概述

　　　　　　二．通信基礎設施的發展

　　　　　　　　2.1 集中通信網的發展
　　　　　　　　2.2 分解網關模型

　　　　　　三．分解網關的組成

　　　　　　　　3.1 軟交換
　　　　　　　　3.2 信令網關
　　　　　　　　3.3 媒體網關
　　　　　　　　3.4 IP媒體服務器
　　　　　　　　3.5 新IP協議

　　　　　　四．立足未來的新體系結構

　　　　　　五. 專門為IP領域設計的集中一代系列

　　　　　　　　5.1 平臺
　　　　　　　　5.2 中繼連接優勢
　　　　　　　　5.3 易于移植
　　　　　　　　5.4 Natural Access的能力
　　　　　　　　5.5 傳真處理能力
　　　　　　　　5.6 媒體處理能力


　　　　　　六．Fusion 4 媒體流化體系結構

　　　　　　　　6.1 端點、通道和連接
　　　　　　　　6.2 通用端口

　　　　　　七. PacketMedia──NMS IP媒體服務器平臺

　　　　　　八. 板內IP接口

　　　　　　　　8.1 以太網冗余備份方式
　　　　　　　　8.2 多子網方式
　　　　　　　　8.3 SNMP
　　　　　　　　8.4 MGCP
　　　　　　　　8.5 H.323
　　　　　　　　8.6 SIP

　　　　　　九. 未來的平臺

　　　　　　縮寫

一．概述　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　通信基礎設施向包技術的過渡要求：必須建立可用的高性能VoIP網關設施和提供增強業務的IP媒體平臺。NMS通信公司的集中一代（CG）家族產品是專門為滿足這一需求而設計的。它提供成熟、直觀的開發環境，提供配置靈活、擴容方便、涉及廣泛領域的、藝術級的硬件，這為快速開發下一代通信網創(chuàng )新應用創(chuàng )造了條件。功能強大的編程模型、豐富多樣的信號處理能力、高密度的中繼和適合各種規模的應用，使得集中一代系列──CG6000、CG6000C、CG6100C、CG6500C──成為新一代通信的理想平臺。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　TOP↑

二．通信基礎設施的發展

　　語音和數據的集中已經開始降低通信的成本，簡化通信網絡(luò )的連接和管理，提升因特網的價值和利用率。然而，PSTN和基于包的數據網相結合所帶來的好處大大超出了這些直接的效益，存在著提供新的、獨特的增強業務的巨大潛力，包括通過電話手機遞送大塊的因特網數據。

　　為了支持目前公共電話網中的所有功能，語音／數據的集中也將提供廣大范圍的信息遞送業務──用于商業或娛樂(lè )的語音、傳真和數據──通過個性化的機制和途徑。就象因特網站點允許每個用戶通過定制入口建立個性化空間一樣，因特網作為傳送語音流量主要環境的出現，也承諾為所有可用數據源提供更完全的個性化，不管這些數據源是公共的、私有的、還是集體所有的，并且和這些數據源所處的位置無關，特別是在擴展到無線設備的時候。

　　2.1 集中通信網的發展

　　（語音／數據）集中通信在快速發展的第一階段就已經獲利──由于按分鐘計費的長途業務非常昂貴，集中通信通過公共因特網或專用IP骨干網，利用"捷徑"的方法旁路傳統PSTN的長途電話，從而獲利。這種方法的標準結構是在IP網絡(luò )的每端配置一個H.323或SIP控制的網關。

　　這個獲利時期是基礎IP電話的試驗場，也是在語音框架中向著更完善的包電話應用邁出的第一步。現在出現了兩個新的趨勢──VoIP網關的成熟和基于IP的增強業務的出現。這兩個趨勢是作為一種結構的組成部分同時出現的，這一結構被叫作"分解網關"模型。這個模型建立在PSTN／IP網關概念基礎之上，并拓寬了它對和目前基于PSTN的增強業務平臺有同樣強大功能的應用的支持。

TOP↑

　　2.2 分解網關模型

　　通過利用正在出現的以IP為中心的協議，來進行呼叫控制（呼叫建立和拆除）、媒體控制（承載通道的交換和終結）、以及信令交換，分解網關模型使得開放系統的方法可以應用到傳統專有結構之中。在系統級，這就允許從專有的中心局交換機中移植出功能，成為現貨供應可以買賣的硬件和軟件。在硬件層面上，開放標準涉及到的包裝、產品間的通信、監控以及總線結構──如PCI和Compact PCI──也都可以移植出來作為現貨供應的部件來出售。

　　目前的增強業務平臺一般都位于一個中心局交換機的后面，并成為交換電話網中的一個基本端點。這些平臺的呼入要通過交換機接入，呼出也要通過交換機接續。和中心局交換機有關的復雜性是有很多文件可以證明的，使得這種平臺難于配置，要增加新的增強業務更不是一件小事。因此，在中心局中增強業務平臺目前必須和交換機放在一起。這是一個昂貴的方案，中心局機房的租金會(huì )很快超過硬件設備的成本。分解網關模型解決了這種增強業務結構有關的主要問題。以分布式的結構實現交換機的功能，能夠在一個靈活、可逐步升級的框架內提供傳統功能的同時，獲得IP網絡(luò )的所有好處。這種正在發展中的結構易于實現，沒有和交換機放在一起的要求，并且可以利用現有的硬件和基于標準的協議來實現。可以得到的其它好處還有：統一支持不同的數據類型，動態路由尋找和端到端易于管理特性。

TOP↑

三．分解網關的組成

　　中心局交換機完成多個綜合流行的任務。它完成呼叫控制和媒體處理，它頻繁地發出通知和提示，它還包含有綜合了呼叫控制和媒體處理的邏輯，用于管理呼叫。這些功能在分解網關結構中可以分成三個明確的組件──軟交換、信令網關和媒體網關。（請參看圖1）。

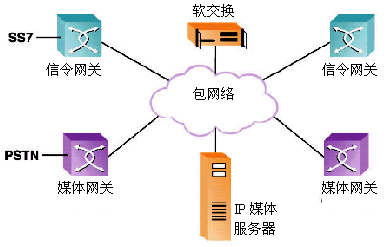

圖1 分解網關

TOP↑

　　3.1 軟交換

　　分解網關的邏輯和智能包含在軟交換之中（軟交換也叫作網關控制器，或叫呼叫代理）。軟交換負責信令網關、媒體網關和媒體服務器的管理和協調。另外，軟交換也可以包含話單生成和計費功能，或者可以與話單生成和計費服務器進行通信。軟交換還會(huì )和其它的軟交換通信以在源信令網關和目的信令網關之間交換信令。

　TOP↑

　　3.2 信令網關

　　信令網關負責把傳統PSTN呼叫信令事務轉換成適合于包環境的形式。信令網關連接到SS7網絡(luò )，并和業務交換點（SSP──傳統SS7交換機）進行通信。隨路信令（CAS）協議，比如Wink和MFC R2，不能通過信令網關，但能經由媒體網關上傳到軟交換。

　TOP↑

　　3.3 媒體網關

　　媒體網關充當傳統IP電話網關的角色，橋接PSTN語音數據和VoIP流。它受控于軟交換，它的功能是轉換媒體的格式，檢測某條線路或流發生的事件（如DTMF），并產生對應的信號送回軟交換。它不必包含IP電話呼叫控制協議。

　　媒體網關有許多實現的方式，包括從家用單線模擬式，到IP網關、企業范圍使用的IP入口，以及在PSTN和IP網之間基于網絡(luò )的大規模橋。媒體網關必須提供：
　　◎　PSTN連接
　　◎　IP連接
　　◎　語音壓縮和編碼轉換
　　◎　回聲抑制
　　◎　音頻檢測／產生
　　◎　通知（可選──需要索引號["謝謝使用。。。。"]和提示）。
　　軟交換、信令網關和媒體網關是分解網關體系結構的基本組件。我們將要實現的IP媒體服務器就在這個框架之內。事實上，IP媒體服務器是媒體網關的一個變種，但是由于它作為業務平臺的作用非常重要，足可以把它作為分離的實體來對待。

　TOP↑

　　3.4 IP媒體服務器

　　IP媒體服務器由軟交換控制，在IP網內提供增強業務。在分解網關體系結構的組件中，最具提供新增值功能和貢獻的就是媒體服務器了。

　　一個IP媒體服務器通常必須提供包含在媒體網關中的所有功能，再加上大部分或全部在PSTN中心環境提供的增強業務功能，這些包括：
　　◎　IP連接
　　◎　放音和錄音
　　◎　傳真
　　◎　日志
　　◎　音頻檢測／產生
　　◎　召開會(huì )議
　　◎　自動語音識別
　　◎　文本到語音轉換
　　當媒體服務器也支持協議（如H.323和／或SIP）時，它們可以不由軟交換來管理，在這種情況下，它們相當于完全獨立的網絡(luò )元素。

　TOP↑

　　3.5 新IP協議

　　第一代主要依賴H.323協議的VoIP產品適合實現PSTN到VoIP的網關。這些網關實質上是位于交換電話網和基于IP的因特網之間，并在兩個網絡(luò )之間傳遞語音和呼叫控制數據。H.323的傳統應用是基于企業的多媒體會(huì )議，并作為早期VoIP實現的基礎表現相當出色。現在，H.323正由新的、更專注于VoIP的解決方案來補充。

　　有多位行業內專家預言：H.323將會(huì )被SIP取代。當然，在視頻和數據共享應用領域，H.323的地位仍然非常穩固。在IP上的語音和傳真領域，H.323也有它的支持者，但形勢正在發生變化。

　　形勢正在變得明朗：將來會(huì )在ITU和IETF的主持下開發出新的協議，來幫助形成下一代VoIP體系結構的基礎設施。這些新協議中得到最廣泛討論的是用于媒體網關的媒體網關控制協議（MGCP）和MEGACO／H.248，SIP用于只在IP網的呼叫建立和軟交換到軟交換通信，而SIGTRAN用于SS7信令到IP的轉換。這些協議會(huì )引領研發向著分布式體系結構發展，并獲得由因特網帶來的優勢，提供出可升級的、高可用的、靈活的系統。

　TOP↑

四．立足未來的新體系結構

　　當前要實現下一代通信基礎設施的建立，要具有比第一代VoIP網關更豐富的功能。新的網關必須有效支持語音編碼器和相關處理的組合，這是每個VoIP應用的基礎。這一組合的處理需求在每時每刻都在增長，系統必須設計成隨著發展能提供出新的處理功能。此外，下一代網關必須支持編碼轉換功能，把數據從一種格式轉換成另一種格式。它們還必須為新應用的建立、增強業務、還有綜合高性能IP連接，提供高度的靈活性和強大的處理能力。最后，這些網關必須既能為企業應用提供低成本、低密度配置，又能為主運營商環境提供高可靠、耐用、低成本高效益和高密度的配置。

　　牢記著這些需求，NMS通信開始為下一代通信應用設計理想的平臺──NMS集中一代（CG）系列。NMS從一個新的內部I／O體系結構開始，針對網絡(luò )包處理和媒體的流化對這一結構進行了優化。一個功能強大的內存管理方案不僅推動著當前點播應用所需的最理想數據流化功能，同時也為實現未來的體系結構提供靈活性。最關鍵的是高效、強大的信號處理硅半導體技術。

　　結構的靈活性成為產品重要功能有兩個原因。首先，從基于IP的平臺提供增強業務是一種正在發展的應用，這些需求現在也正在逐漸被領會(huì )。明顯地，基本的需求包括那些由基于PSTN的增強業務提供的功能──放音／錄音、音頻處理和易于集成的增值模塊，如自動語音識別（ASR）和文本語音轉換（TTS）。集中一代系列提供實現將來附加業務所需的可升級能力和靈活性。

　　第二，因特網的價值在于它固有的動態連通性。加入完全不同的數據源和以統一的形式向用戶提供結論性信息的能力，將會(huì )是未來增強業務所提供的關鍵能力。NMS CG系列和Fusion 4.x以及NMS的智能IP電話軟件體系結構結合，提供一個靈活的、任意到任意的連接模型，這是一個建立這些以因特網為中心的應用的理想平臺。

　　NMS總是意識到：用同樣輕松的心情去對待期望和不期望的事情是很重要的。我們的軟件環境結合強大的高級接口利用同樣的受權就可以訪問到低層次的處理。在VoIP環境中提供同樣的總控制，已經導致為媒體流化應用開發建立一個強大的新編程模型。這個媒體流化體系結構很近似地模仿出所執行的任務，于是就提供出一個直觀的介面，描劃出方案從概念到實際商業部署的最快途徑。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　TOP↑
