第二課 SS7信令系統網絡(luò )簡介

鏈路的類型，鏈路的容量，可靠性，信令點編碼，路由和路由集

2.7 鏈路的類型

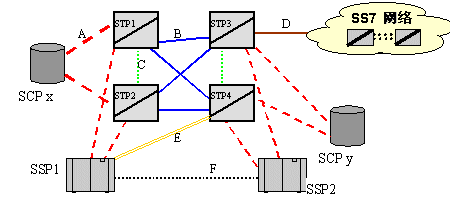

　　下圖顯示了各種類型的鏈路，各種類型的鏈路在物理上都是DS1或T1或E1中的一個時隙。這些鏈路類型的定義和具體連接兩節點的鏈路配置有關，定義這些鏈路類型的目的，是為了更好地管理網絡(luò )，特別是為了減少網絡(luò )中斷的可能。為了提高網絡(luò )的可靠性，必需要有多個通道可以傳送消息。在A(yíng)NSI和ITU－T的標準里，都有相應的規則說明如何通過各種類型的鏈路傳遞消息，（如下圖所示的網絡(luò )中，當從SSP1往SSP2發消息時，首先試圖從A鏈路發送消息，如果消息發送不出去，再試從F鏈路發送）。以及如何避開網絡(luò )瓶頸傳遞消息。

上圖中所示的鏈路類型，分別是：

A鏈路是訪問鏈路，是指連接SSP或SCP到STP的鏈路。圖中紅色線條所示。

B鏈路是橋接鏈路，是指連接不同地域的兩個STP的鏈路。圖中藍色線條所示。

C鏈路是交叉鏈路，是指連接兩個冗余STP的鏈路。圖中綠色線條所示。

D鏈路是對角鏈路，是指通過STP連接到其它SS7網絡(luò )的鏈路。圖中棕色線條所示。

E鏈路是擴展鏈路，是指連接不同地域的SSP和STP的鏈路。圖中黃色線條所示。

F鏈路是直連鏈路，是指直接連接兩個SSP的鏈路。圖中黑色線條所示。

2.8 鏈路的容量

　　在通常情況下，SS7信令系統在設計時－條鏈路的數據傳輸容量以其實際容量的40％計算。要計算在給定數據流量下需要多少鏈路，必須知道：

鏈路的傳輸速率。
鏈路中傳送消息的平均長度。

　　然后就能計算出每條鏈路的消息傳輸容量，再求出需要多少鏈路。下面給出一個計算實例：

-> 假定一條64kbps的DS0鏈路，通常以速率的40％計算容量。

-> 64000 bits/1 byte (8 bits) = 8000 bytes/秒; 乖以 40% = 3200 bytes/秒就是DS0的數據傳輸速度為 3200字節／秒。

-> 消息的平均長度（ISUP）為 40字節。

-> 每條鏈路每秒能傳送的消息條數＝3200／40。

-> 所以在一條DS0鏈路上每秒鐘能傳送 80 條ISUP消息。

2.9 可靠性

　　Telcordia標準要求：一個給定的鏈路集在－年中中斷的時間不能超過10分鐘。為了確保可靠，SS7信令網一般采用冗余配置，下面列出了幾種保證可靠性的方法：
