第二課 SS7在IP網上的當前應用

1．SS7和IP協同工作進行呼叫控制的應用有：

• 分布式的VoIP網關／軟交換。

• 訪問PSTN數據庫。

• 向因特網用戶提供智能業務。

2．在第三代（3G）無線通信基礎設施中的應用

• 由時分交換網向包交換網的過渡。

• GSM MAP、ANSI－41信令。

3. 用作信令回路。在整個SS7信令鏈路中減少開消。

　　 分布式VoIP網關是目前比較普遍的一種應用，所以我們詳細講解它的結構。分布式VoIP網關包括三部分：信令網關、媒體網關和媒體網關控制器。

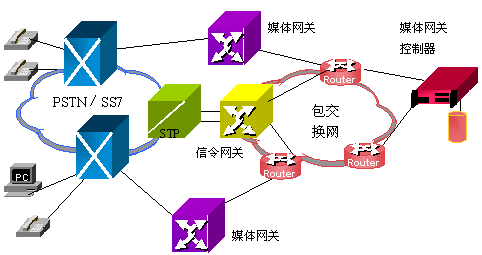

下圖是分布式VoIP網關的網絡(luò )連接圖：

　　 不同的機器（設備），甚至有多個媒體網關。信令網關一般都是冗余配置的。在小型的VoIP網關中，所有的功能又都可以集中到一臺機器之中。在以下舉例的網關結構中，就是一臺機器集中了信令網關、媒體網關和媒體網關控制器的例子。

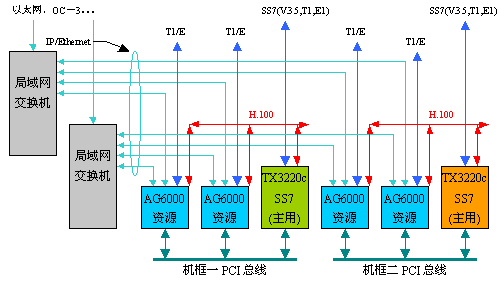

　　 如下圖所示，是一個有冗余備份的VoIP網關結構。

　　 結構圖中表示有兩臺機器，每臺機器都插有兩塊AG6000資源卡和一塊TX3220c卡。一臺機器是主用的，而另一臺是冗余備份的。AG6000完成媒體網關的功能，TX3220c完成信令網關的功能，媒體網關控制器是軟件實現的，沒有對應的硬件。
