第五課 一個基于IP插口的ISUP服務器例子
3. 實現細節

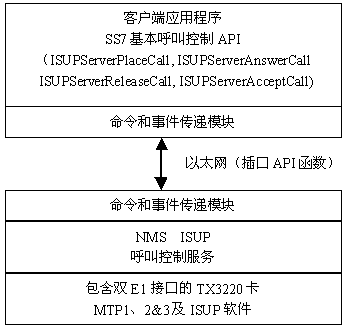

ISUP服務器軟件結構

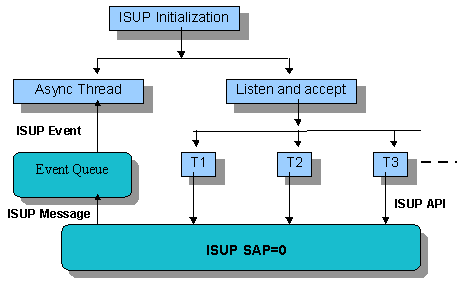

多線程ISUP服務器

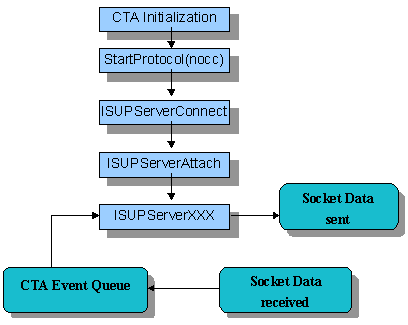

客戶端處理框圖

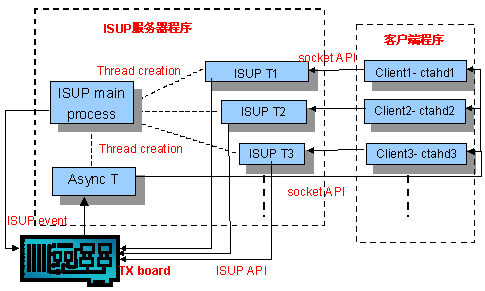

總體圖
數據結構
所有通信的數據包都有一個固定的格式，其中包括數據包的固定頭部和信息載荷。包大小固定為MAX＿PSIZE＋96。
數據包結構定義如下：
typedef struct ISrvPkt_s {
ISrvPktHdr hdr;
U8 payload[MAX_PSIZE];
} ISrvPkt;
數據包的頭部結構定義如下：
typedef struct ISrvPktHdr_s {
U16 size;
U16 type;
U32 ctahd;
U32 subtype;
} ISrvPktHdr;
其中：size 為16位的數據包有效包大小（包括頭部）。
Type 為16位的包類型，有2個值：
SC＿DATA ISUP服務器發給客戶端的數據。
CS＿DATA ISUP客戶端發給服務器的數據。
Ctahd 為32位的CT access句柄。
Subtype 為32位的子類型，目前有2個值：
ST＿INCOMING＿CALL 呼入；
ST＿OUTGOING＿CALL 呼出；
信息載荷有兩類，一為隸屬載荷，它指明信息隸屬的目標信令點（DPC）和電路號（CIC）。定義如下：
typedef struct ISrvAttachPayload_s {
U32 CIC;
U32 DPC;
} ISrvAttachPayload;
第二類為號碼載荷，包含呼叫的主被叫號碼，定義如下：
typedef struct ISrvNumbersPayload_s {
char calling_number[MAX_SIZE+1];
char called_number[MAX_SIZE+1];
} ISrvNumbersPayload;
映射表
|
Circuit |
Sockfd |
Ctahd |
CIC |
DPC |
|
1 |
5 |
0x80000001 |
1 |
1．1．1 |
|
2 |
6 |
0x80000002 |
2 |
1．1．1 |
|
3 |
7 |
0x80000003 |
3 |
1．1．1 |
|
4 |
8 |
0x80000001 |
1 |
1．1．2 |
|
5 |
9 |
0x80000002 |
2 |
1．1．2 |
4. 如何和ISUP服務器配合完成呼叫
提供的客戶端接口函數
DWORD NMSAPI ISUPServerConnect(char *ip_addr,char *logfilename);
DWORD NMSAPI ISUPServerAttach(CTAHD ctahd, unsigned long CIC, unsigned long DPC);
DWORD NMSAPI ISUPServerPlaceCall( CTAHD ctahd, char *calling_num, char *called_num);
DWORD NMSAPI ISUPServerAcceptCall(CTAHD ctahd);
DWORD NMSAPI ISUPServerAnswerCall(CTAHD ctahd);
DWORD NMSAPI ISUPServerReleaseCall(CTAHD ctahd);
DWORD NMSAPI ISUPServerRejectCall(CTAHD ctahd);
DWORD NMSAPI ISUPServerReset(CTAHD ctahd);
DWORD NMSAPI ISUPServerBlockCalls(CTAHD ctahd);
DWORD NMSAPI ISUPServerUnblockCalls(CTAHD ctahd);

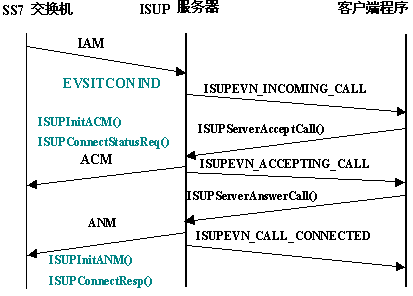

呼入流程（確認并應答）
呼出流程（遠端應答）

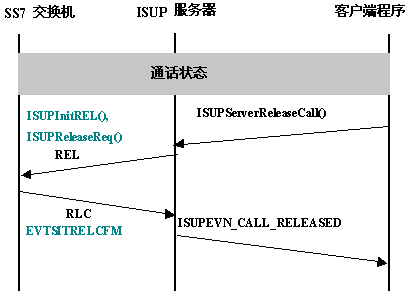

呼叫釋放流程（由客戶端程序釋放）

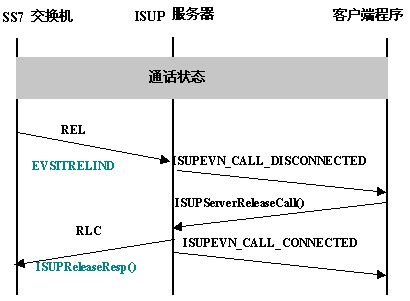

呼叫釋放流程（由遠端SS7交換機釋放）

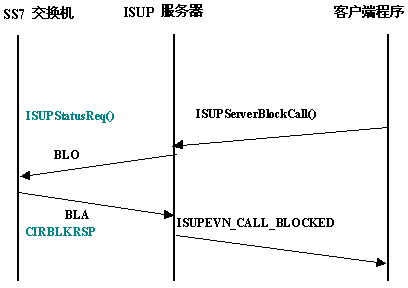

阻塞呼叫流程（由客戶端程序發出阻塞）

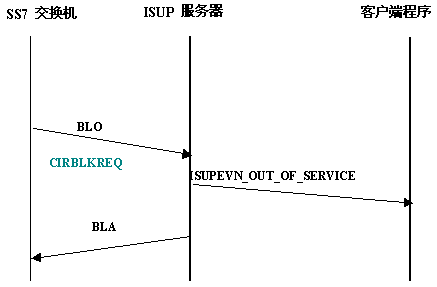

阻塞呼叫流程（由遠端SS7交換機發出阻塞）
5. 技術提示
高低字節順序說明：
通過插口發送數據之前和接收數據之后，要調用ntohs( ), ntohl( ), htons( ), htonl( )函數來轉換高低字節順序。
采用BSD插口A(yíng)PI以便于移植。
采用POSIX多線程機制以便于移植。
用戶自定義的CTA＿EVENT接收觸發事件，在客戶端中被集成到CTA事件處理循環之中，以便于集中處理。
客戶端使用nocc協議。
如果不采用單獨創(chuàng )建異步線程來處理ISUP消息，也可以采用另一個方法：調用ctaRegisterWaitObject.來把當前線程掛起，等待ISUP消息的到來，直到ISUP消息到來后激活線程。
6. 結論
現在讓我們總結一下上面實現的ISUP服務器：
首先，它是一個建立在NMS SS7支持的ISUP協議層基礎上的多線程服務器。它提供了基于TCP協議插口的API函數。它是跨平臺的，同時支持Solaris和NT。
但是，這個服務器只支持ISUP協議，不支持SS7中其它協議層。它只是一個演示程序，沒有經過完整的測試，不夠強壯。程序中用到的API函數（ISUPxxxx）也不是NMS SS7提供的標準API函數。
另外，是使用TCP還是使用UDP的問題，也沒有經過論證，有待實踐中作進一步確定。
相關資源
IETF(因特網工程任務組)網站：www.ietf.org
IETF是開發SS7／IP標準的主要組織，Sigtran組是專門從事SS7／IP開發的。
Rfc2960：這是SCTP協議的詳細說明書。
draft-ietf-sigtran-m3ua-10：這是MTP3用戶適應層協議。
介紹SS7／IP有關知識及產品：www.ss7oip.com
SS7／IP有關新聞：www.intellinet-tech.com/news
附相關書籍：
<<rfc2960>>;
<<draft-ietf-sigtran-m3ua-10>>;
<<tutorial_ss7_ip_interworking>>;
