課程目的

• 理解VoDSL基本概念
• 熟悉VoDSL的組網和實現方式

第一課 低成本的VoDSL技術

1 . DSL技術

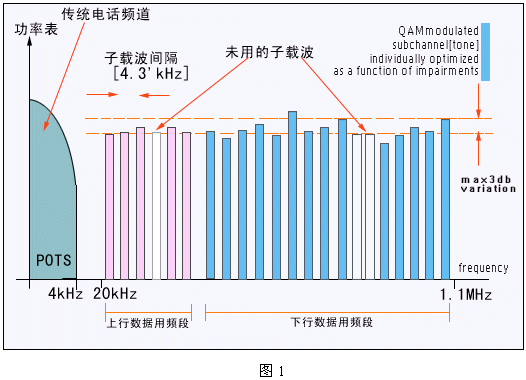

　　 DSL技術是在人們對高速互聯網訪問需求推動下的產物。DSL利用頻率復用和OFDM調制技術，在不影響傳統電話業務的前提下可以為用戶提供最高達8Mbps的數據傳輸速率。這個速率是基于POTS的Modem速率（以目前的最高速率56kbps為參考）的140倍；DSL技術所帶來的巨大帶寬為家庭和小型公司提供了一個寬帶數字業務的新平臺。這個DSL平臺可以支持多種寬帶業務：包括高速I(mǎi)nternet接入、虛擬專網及VOD等流媒體業務。其基本原理如下圖1所示:

　　 利用DSL技術，可以使業務提供商花費極少的投入就可向用戶提供高速多媒體業務、互聯網業務等，同時可以免去網絡(luò )的重復建設帶來的多種問題，從而節約了大量的運營成本。

2. 什么是VoDSL？

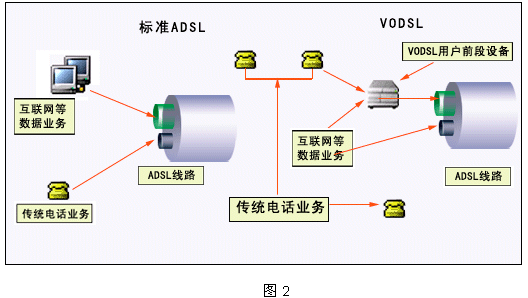

　　 VoDSL技術，就是利用xDSL技術在一對傳統電話用戶線上，維持原有電話業務的同時，提供高速數據業務（如互聯網業務）和多個額外電話業務。利用VoDSL技術，業務提供商在無需增添新的數據網絡(luò )或硬件線路就可以為用戶提供高速的數據接入和更多的電話線路數及其他增值業務，從而減少運營成本，擴大了利潤空間。下圖2的左邊給出了電話運營商采用ADSL技術的基本配置，右邊則給出了VoDSL應用。

　　 值得指出的是，圖2中VoDSL額外提供的話音電路VCH，和POTS是有很大區別的：1)POTS一般是模擬的，而VCH則是數字的；
2)DSL的帶寬是動態分配的，當這些額外的VCH不處于使用狀態時，它們的帶寬會(huì )被動態地分配給其他數據業務（包括傳真）。正是這種靈活性可以總體上大幅降低成本，用戶可以從單一的運營商同時享受話音和數據業務及其他多種更新、更方便的業務。

VoDSL的三個優點：

• 原來的一對電話線路現在可以支持話音和數據的綜合傳輸，支持最多16（甚至24）路同時通話；
• 動態的帶寬分配（話音業務優先）最大限度地提高了線路利用率；
• 在保留原有話音業務和話音接入上沒有任何信令和控制方面的技術問題。

　　 所以，VoDSL是小型企業和駐地用戶的理想選擇。

3. VoDSL的基本組件

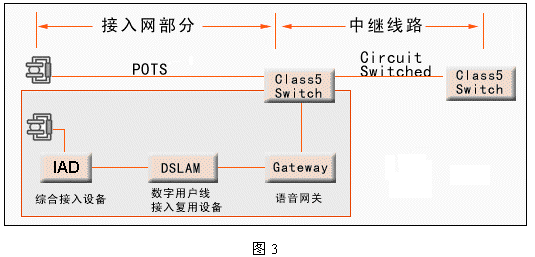

VoDSL的系統結構中定義了三種基本設備，見圖3。

(1)綜合接入設備（IAD：Integrated Access Device）：安裝在用戶端的復用解復用設備，其功能是把模擬話音（多路）和數據信息流復用在一個電話線路上傳送。

(2) 數字用戶線接入復用設備（DSLAM：DSL Access Multiplexer）：安裝在本地局端，把多個DSL線路復用起來傳輸，是用戶側DSL線路終結點。該設備還有一個作用是綜合多種IAD設備接入（通常兼容性問題仍然存在）。

(3)話音網關（Voice Gateway）：話音網關的作用是接收從用戶線來的分組話音流，并有效地轉換成Class 5交換機的標準TDM格式，同時完成相反的轉換。

4. VoDSL的底層傳輸調體制

　　 VoDSL可以基于三種傳輸機制：ATM、幀中繼FR和IP，均以分組形式進行數據傳輸，各有優缺點，但大多數廠商傾向于使用ATM或IP，其中ATM更流行。

基于A(yíng)TM的VoDSL

優點：能提供服務質量保證，能支持包括話音和數據的多種業務。
缺點：標準復雜，由于信元開銷，不能最佳傳送數據業務。

基于IP的VoDSL

優點：它是最流行的分組傳送方式，標準比較成熟。
缺點：不能對話音業務提供可靠的服務質量保證。
