課程目的

• 理解VoIP基本概念
• 了解MGCP媒體網關控制協議在VoIP中的作用
• 認識IP會(huì )議服務器。

第一課 VoIP基本概念

　　 VoIP就是俗話說的IP電話，就是利用Internet/Intranet（IP）網絡(luò )傳遞話帶業務（包括話音/傳真/話帶數據等），即在分組交換網上通過（TCP/）IP協議實現傳統的電話應用。

　　 下面，我們將首先回顧傳統PSTN網絡(luò )上的話音傳遞，然后介紹VoIP的基本概念和VoIP中的重要協議MGCP/SIP。

1. 傳統話音技術

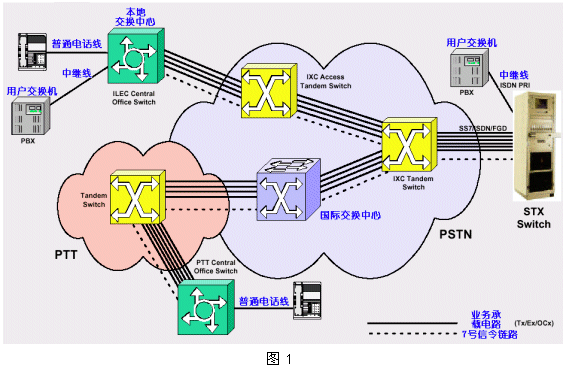

　　 圖1給出了傳統電話網絡(luò )PSTN的組織結構圖。它是目前規模最大的電話業務網絡(luò )，通過標準的信令控制網絡(luò )（SS7），成為覆蓋全球的大型電話網絡(luò )。這個網絡(luò )和Internet互聯網有著驚人的相似，它們都采用級聯結構，具有易于擴展的特性。

PSTN傳送話音業務的特點：

優點：

• 具有良好的服務質量（QoS）保證；
• 延遲極低（≤(1-2)毫秒）。

缺點：

• 基于電路交換的結構，使得PSTN電路數量龐大，結構復雜，成本高，補充新業務復雜（SS7的應用已使得PSTN向智能網發展，但硬件的改造仍很復雜）；
• 計費復雜，交換機間互通性問題嚴重；
• 也由此帶來業務提供商間互聯困難；

2. VoIP技術

　　 由于PSTN網絡(luò )中線路資源固定分配方案的低效率和IP網絡(luò )的蓬勃發展，人們早就考慮利用分組網絡(luò )進行電話業務，這就是IP電話。

IP電話有三種典型應用方式：

• PC機用戶-PC機用戶間通過IP網絡(luò )進電話或傳真通信，這是最初的應用；
• PC機用戶與PSTN或PBX用戶通過IP網絡(luò )進行電話或傳真通信；
• PSTN或PBX用戶通過IP網絡(luò )進行電話或傳真通信。

　　 技術發展到今天，目前主要有兩種VoIP實施標準：ITU-T標準和IETF標準。參見標準匯編。

(1) ITU-T標準：H.323

　　 H.323是最早被采納的VoIP標準。H.323協議體系規定了基于分組網進行兩點/多點實時媒體通信的系統邏輯組件、消息定義和通信過程。

1.)邏輯組件

　　 H.323邏輯組件包括網守（Gatekeeper，又稱網關控制器Gateway Controller）、多點控制單元（MCU）、網關（Gateway，位于網絡(luò )邊緣）、代理（Proxy）。其中的網關用于完成PSTN和IP網間的橋梁作用。

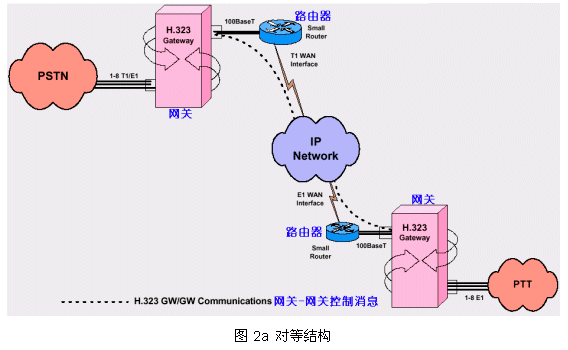

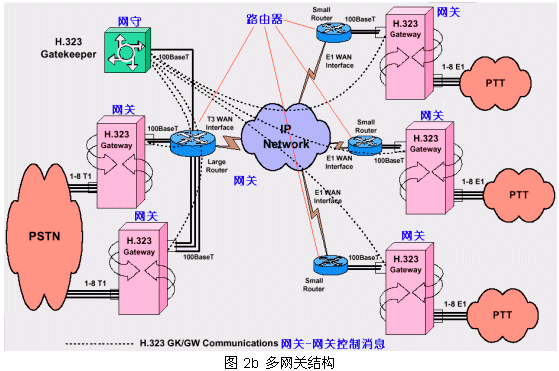

　　 圖2a給出了一個對等網關下的組織結構和消息流結構；圖2b則給出了一個多網關結構和相應的消息流程，其中的網守可以集中控制各個網關。

　　 從PSTN來的呼叫被H.323網關受理，把其中的話音流轉換成IP數據包經過IP網絡(luò )傳到目的網關下的指定電話終端；同時受理IP網絡(luò )來的呼叫（可以來自電腦終端或另一個PTT網絡(luò )）轉向PSTN目的終端1。

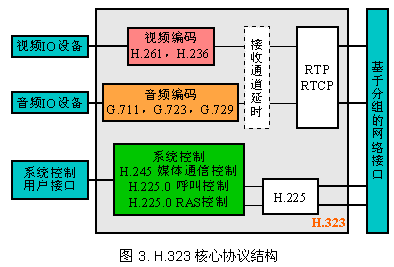

2.) 核心協議結構

3.) H.323協議的特點

• 基于網守的概念使得H.323網絡(luò )是集中控制的便于統一維護管理；但由此，
• 一個明顯的缺點是，呼叫處理時延大；
• 網絡(luò )規模也因此受到極大的限制；

(2) IETF標準：MGCP

　　 該協議體系是由Level3、Bellcore和Cisico發起的業務提供商/廠商共同體提出并由IETF（Internet工程任務組：Internet Engineering Task Force）開發形成的。MGCP最初是為了開發一個比H.323簡單且易于擴展的VoIP協議，后來SGCP和IPDC協議的結合形成了MGCP。ITUT也在同時進行與此類似的計劃：莫尼卡（Moniker）計劃，H.gcp（H.248）。

1.) 邏輯組件

　　 下面的圖4給出了MGCP協議體系中的邏輯組件、組織結構和信令流圖。

　　 從圖4中我們可以看出，這個網絡(luò )模型的特點是協議體系的功能徹底分解，每一組功能由相應的邏輯組件完成，而且嚴格按照服務器-客戶端（Client/Server）模式設計。

　　 圖5描述了該模型中各個組件間的Client/Server模式關系圖。

a)軟交換機（Softswitch）與媒體網關控制器（Media Gateway Controller）通過MGCP或Megaco/H.248構成服務器/客戶端關系，而媒體網關控制器有作為服務器同樣通過MGCP等協議控制媒體網關設備（Media Gateway）；

b)軟交換機（Softswitch）與控制信令網關（Signaling Gateway）也通過MGCP協議以Client/Server模式進行通信，而信令網關和應用服務器則通過SIP（會(huì )話初始化協議）以Client/Server模式進行通信。軟交換機之間和應用服務器間的通信協議沒有作硬性規定，但建議采用SIP協議。

　　 后面我們將對MGCP/SIP的功能作介紹。

3. VoIP的優點

　　 由于VoIP采用了基于統計時分復用的IP網絡(luò )為基礎進行電話業務傳送，并采用了先進的數字信號處理技術進行語音編碼、語音壓縮、話音靜默檢測/消除等，比固定傳送速率、固定電路分配的PSTN網絡(luò )更具優勢。主要表現在以下機幾點：

• 符合三網合一的發展方向

  以高效率進行數據業務的IP網絡(luò )上進行話音、傳真甚至視頻業務傳送已成必然之勢，IP網絡(luò )已遍布全世界，這無疑是三網合一的可靠途徑。


• 充分利用網絡(luò )資源

  先進數字信號處理技術的采用，使得一路話音傳送所需的帶寬從原來的64kbps減小到8kbps甚至更低，從而使得在同一條線路上可以8-10倍的呼叫；同一呼叫的IP包可以通過不同的路由到達目的地，一方面可以充分利用網絡(luò )資源，一方面提高了可靠性。


• 價格低廉的服務

  正因為數字信號處理技術和統計時分復用的結合使得通過VoIP進行電話業務傳送的成本遠遠低于傳統PSTN，這也是它的最大優勢和最大的好處。單純從帶寬的節約上，IP電話（VoIP）的成本就只有傳統PSTN的1/10；且IP電話沒有長途概念，所有均按時間或流量計費的，所以在長途業務上更具競爭力。
