第三課 NMS的VoIP產品應用介紹
-－IP電話會(huì )議服務器
1. 系統配置
硬件
(1)CG6000C系列：適用于IP電話解決方案的大容量、高性能的開發平臺。
作為屢獲殊榮的Fusion(tm)產品系列中的新成員，Convergence Generation(tm)(CG)6000C正是這樣一個高擴展性、高性能的IP電話解決方案開發平臺。與其它有競爭力的IP電話產品相比較，CG 6000C專門解決了低延遲、媒體流處理功能，并由NMS功能強大、設計靈活的軟件開發環境Natural Access所支持。
CG6000C是NMS公司專為高密度媒體網關應用而設計生產的，能同時支持H.323和MGCP。
CG6000C提供：
詳見www.nmss.com.cn。
(2)AG4000系列：通用的IP及PSTN數字接口板卡系列，具有PCI或CompactPCI總線接口。適用于高性能電信系統的開發。
NMS的Alliance Generation 4000（AG 4000）系列是帶有數字信號處理器（DSP）和數字PSTN接口的PCI和CompactPCI 板，專為開發高性能的通訊系統而設計。它的設計是基于NMS Communications在業界領先的Alliance Generation DSP結構，這種結構集開放的開發環境、豐富的功能特性、高擴展性和不斷增強的處理能力等優點于一身。AG 4000系列以其超群的多媒體處理能力服務于廣泛的語音和信令應用，是低成本高效益的理想平臺。詳見www.nmss.com.cn。
軟件
2. IP電話會(huì )議服務器介紹
(1)IP會(huì )議組件

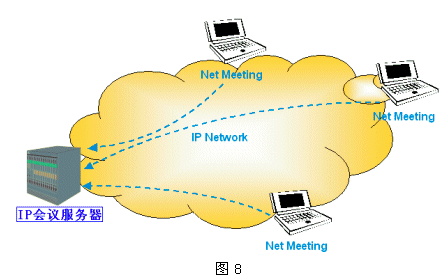

如圖8所示，IP會(huì )議包含兩個基本組件：IP會(huì )議服務器（IP Conference Server）和IP會(huì )議客戶端（如Netmeeting等）。

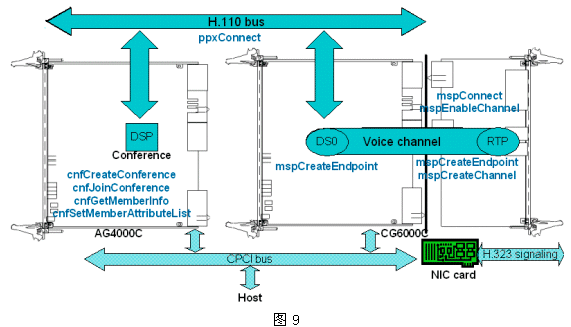

在服務器端包含前面的兩個硬件平臺：CG6000C+AG4000C。構成的系統（CompactPCI結構）如圖9所示，配置非常簡單。
(2) IP會(huì )議重要數據
每次會(huì )議呼叫的系統信息和用戶信息都必須存儲起來。它們包括：
(3) IP會(huì )議流程

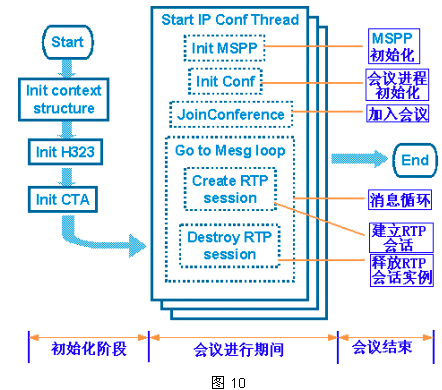

整個IP會(huì )議大概過程可以用圖10來說明，各子流程均由MGCP/H.323的相關API函數完成。
1. VoIP和傳統電話有什么不同，主要優勢表現在哪兒？
2. VoIP有哪些標準，各有什么特點？
3. MGCP包含哪些功能？ 縮略語
縮略語
|
C7 |
Common Channel Signaling System No. 7 (also called "SS7") |
|
ISDN |
Integrated Services Digital Network |
|
ISUP |
Signaling System 7 ISDN User Part |
|
M2PA |
MTP Level 2 Peer-to-Peer Adaptation Layer |
|
M2UA |
MTP Level 2 User Adaptation Layer |
|
M3UA |
MTP Level 3 User Adaptation Layer |
|
MAP |
Mobile Application Part |
|
MSPP |
Media Stream Processing Protocol（媒體流處理協議） |
|
MSSP |
Multi Service Switching Platform（多業務交換平臺） |
|
MTP |
Signaling System 7 Message Transfer Part |
|
PLMN |
Public Land Mobile Network |
|
PSTN |
Public Switched Telephone Network |
|
SGCP |
Simple Gateway Control Protocol（簡單網關控制協議） |
|
SEP |
Signaling End Point（信令端結點） |
|
SCP |
SS7 Service Control Point（SS7業務控制點） |
|
SS7 |
Common Channel Signaling System No. 7 (also called "C7") |
|
SSP |
SS7 Service Switching Point (also called a "central office" switch) |
|
STP |
SS7 Signal Transfer Point |
|
SUA |
SCCP User Adaptation Layer |
|
TCAP |
Signaling System 7 Transaction Capabilities Part |
|
TCP |
Transmission Control Protocol (often called "TCP/IP") |
參考資料
主要網站資源
|
IETF |
|
|
ITU |
|
|
IMTC |
|
|
ETSI |
|
|
NMS - Open Architecture Platform |
|
|
Archive of many standards docs |
|
|
MeGaCo Working Group |
|
|
Home of megaco & sigtran |
|
|
International Softswitch Consortium |
|
|
Open Source H.323 Organization |
|
|
Voice on the Net sponsor |
VoIP標準匯編
下面的內容來自http://www.protocols.com/voip/standards.htm。
ITUT 標準和建議
|
H.323 V2 |
Packet-based multimedia communications systems |
|
H.225.0 |
Call signaling protocols and media stream packetization for packet-based multimedia (includes Q.931 and RAS) |
|
H.225.0 Annex G |
Gatekeeper to gatekeeper (inter-domain) communications |
|
H.245 |
Control protocol for multimedia communications |
|
H.235 |
Security and encryption for H-series multimedia terminals |
|
H.450.x |
Supplementary services for multimedia:（多媒體補充業務） 1. H.323補充業務所支持的一般功能Generic functional protocol 2. 呼叫轉移Call transfer 3. 遇忙娛樂(lè )Diversion 4. 保持Hold 5. Park & pickup 6. 呼叫等待Call waiting 7. 消息指示Message waiting indication |
|
H.323 Annex D |
Real-time fax using T.38 |
|
H.323 Annex E |
Call connection over UDP |
|
H.323 Annex F |
Single-use device |
|
T.38 |
規定通過IP網絡(luò )的第三類實時傳真通信過程 |
|
T.120 series |
多媒體會(huì )議的數據協議（Data protocols for multimedia conferencing） |
IETF 的RFC文檔和草案
|
RFC 2543 |
SIP: Session initiation protocol |
|
RFC 2327 |
SDP: Session description protocol |
|
Internet Draft |
SAP: Session announcement protocol |
網關控制協議標準
|
H.GCP |
Proposed recommendations for gateway control protocol |
ITU |
|
Internet草案 |
MGCP: Media gateway control protocol |
IETF |
|
Internet草案 |
MEGACO protocol |
IETF |
|
草案 |
SGCP: Simple gateway control protocol (簡單網關控制協議) |
IETF |
|
Internet草案 |
IPDC: IP device control （IP 設備控制） |
IETF |
媒體傳送協議標準
IETF
|
RFC 1889 |
RTP: Real-time transport protocol (實時傳輸協議) |
|
RFC 1889 |
RTCP: Real-time transport control protocol (實時傳輸控制協議) |
|
RFC 2326 |
RTSP: Real-time streaming protocol (實時流媒體協議) |
媒體編碼
ITU 部分
|
Standard |
Algorithm |
Bit Rate (Kbit/s) |
Typical end-to-end delay (ms) (ex. channel delay) |
Resultant Voice Quality |
|
G.711 |
PCM |
48, 56, 64 |
<<1 |
Excellent |
|
G.723.1 |
MPE/ACELP |
5.3, 6.3 |
67-97 |
Good (6.3), Fair (5.3) |
|
H.728 |
LD-CELP |
16 |
<<2 |
Good |
|
G.729 |
CS-ACELP |
8 |
25-35 |
Good |
|
G.729 Annex A |
CS-ACELP |
8 |
25-35 |
Good |
|
G.722 |
Sub-band ADPCM |
48, 56, 64 |
<<2 |
Good |
|
G.726 |
ADPCM |
16,24,32,40 |
60 |
Good (40), Fair (24) |
|
G.727 |
AEDPCM |
16, 24, 32, 40 |
60 |
Good (40), Fair (24) |
|
Standard |
Algorithm |
Bit Rate (Kbit/s) |
Picture Quality |
|
H.261 |
離散余弦變換(DCT)+運動補償 |
px64p為ISDN B 通道數 |
稍差 |
|
H.263 |
H.261的增強版 |
各種速率 |
中等 |
