要點綜述
本應用注釋即將討論的是Dialogic之通信服務框架（CSF）的一個新組件。CSF是一個開放源代碼軟件套件，可以幫助開發商更輕松地開發支持Dialogic®
NetStructure®板卡的高級應用和Dialogic®
NetStructure®主機媒體處理（HMP）軟件。CSF為開發商提供了一個高級的、面向對象的界面，該界面將大部分本地接口進行了抽象，可以便于迅速展開分布式電信應用的開發工作。
可擴展標記語言（XML）是一種廣泛被接受的編碼標準，主要用于編寫文本文件結構化信息的代碼。我們建議您使用支持CSF的Xerces開放源代碼XML域對象模式（DOM）解析器，它可以幫助您極其輕松地完成許多任務。如操作本地配置文件，或者解譯來自web服務器、影響到通信應用操作的XML數據。
本應用注釋將就CSF和解析器之間的接口進行詳細說明，以提供運行Xerces XML演示程序的方法。
目錄
介紹
Xerces開放源代碼XML解析器是Apache XML項目（ http://xml.apache.org/）XML項目組的一個組成部分。過去幾年，它們在面向web和其它類型的應用中已得到廣泛的應用。電話應用也不例外。VoiceXML解譯器OpenVXI就使用Xerces作為其核心技術。呼叫控制協議，如會(huì )話發起協議（SIP）也使用XML來控制和傳輸數據。
Dialogic的通信服務框架（CSF）也從使用XML工具中獲益巨大。本應用注釋具體講述的就是如何將Xerces
DOM解析器集成至CSF中，以及如何在簡單的測試程序中使用Xerces DOM解析器。本文闡述的原則即是要幫助讀者全面地使用Xerces
DOM，以便于他們更好地構建其各自的CSF應用。
最初的XML集成一般選用的是XML DOM模式，而不是XML的簡單API（SAX）模式。雖然不如SAX那樣高效，但是這種結構化更明顯的DOM模式卻可以提供更可行的兩步流程。XML文件首先被解析成一個樹型結構。任何的語法錯誤均會(huì )在此時被標記出來。樹型結構建成之后，數據收集程序就開始遍歷該樹型結構，將需要的數據取出來，放在應用指定的數據結構中。
環境
操作系統為Windows*時，本文所述方法之測試環境所使用的軟件有：
帶有Service Pack 4的Microsoft Windows*
2000 Professional
帶有Service Pack 5的Microsoft Visual
C++ 6.0
Xerces C++，2.6.0版
面向Windows的Dialogic® Dialogic®
System Release 6.0 PCI或面向Windows的DialogicNetStructure
主機媒體處理（HMP）軟件Release 1.2 Feature Pack 1。使用SR
6.0 PCI時不需要使用電話硬件，因為此處描述的Xerces演示應用不涉及到電話技術。
操作系統為L(cháng)inux*時：
- Red Hat* Enterprise Linux 3.0 update 1
- Xerces C++，2.6.0版
- 面向Linux的DialogicNetStructure 主機媒體處理（HMP）軟件Release
1.2。
Xerces DOM解析器類
類層次結構

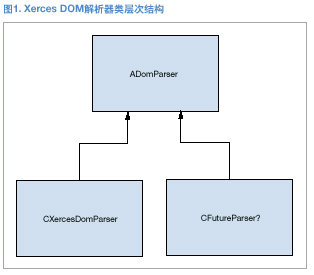

Xerces DOM解析器對象的類層次結構非常類似于其它CSF電話網絡(luò )、數據通信或語音設備。抽象的DOM解析器設備包括實施任何類似解析器的有用狀態信息和基本數據及方法。具體的XercesDOMParser類出自于抽象類，并提供了針對特定Xerces解析器的具體方法和數據。其它類似的DOM解析器如果添加到CSF，也可以基于同樣的抽象類進行構建。圖1詳細描述了該類層次結構。
解析器狀態
Xerces DOM解析器是CSF中的一個有狀態的實體，非常類似于通信或語音設備。相對而言，它更為簡單，因為它不是異步的。所以它的狀態種類更少。例如，它不需"正在進行"狀態。此外，由于本身是同步的，所以它也不需使用CSF命令對象。命令對象與異步命令搭配使用時可發揮出色的運行效果，但是除非應用邏輯完全受同一隊列的事件/命令的驅使，否則很容易出現順序問題。這樣就有可能需要為同步命令如Xerces解析創(chuàng )建一個完成事件（completion
event）。而且如果要為CSF添加其它采用異步模式的XML解析器，那么可能也會(huì )出現上述結果。所以這個時候，我們采取了相對簡單的同步方法。

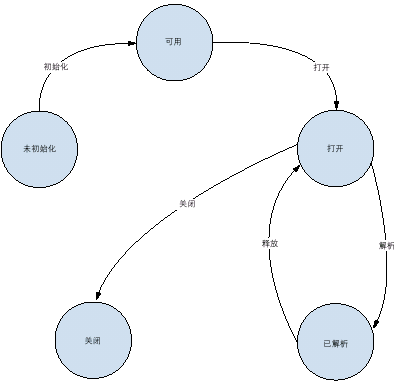

圖2表示的是解析器的狀態機制。其運轉過程具體如下。
- 首先創(chuàng )建解析器對象，此時對象為未初始化狀態。經過Xerces XML4C子系統的初始化，對象進入可用狀態。
- 然后初始化DOM解析器，指定錯誤處理程序，配置驗證模式，此時進入打開狀態。
- 此時對象就可以解析XML文件了。完成一個同步解析操作，就可以創(chuàng )建出一個表示XML文件的分層DOM樹結構。在解析過程中，將自動執行XML語法檢查。如果文件存在語法問題，解析操作就將會(huì )被中止，以排除該語法錯誤。Xerces還會(huì )將詳細的錯誤信息記錄在CSF事件日志上。
圖2. Xerces DOM解析器的狀態機制
進入已解析狀態后，就可以通過應用指定的方法遍歷DOM樹結構，然后收集相關數據并轉移至某個存儲地點，以便應用以后使用。
完成DOM樹結構掃描后，即可發布掃描結果，解析器對象返回打開狀態，以便進行另外的XML解析。
解析器池化
Xerces DOM解析器是CSF池化對象。CPoolObj類是一個C++模板，可以將對象存放在可擴展對象池中，這些對象都已經過初始化、可以隨時使用。當使用GetAvailable()方法向池請求一個對象時，會(huì )首先搜索一個對象的向量以查找是否有未使用的條目。如果找到，對象就會(huì )被返回。否則就將創(chuàng )建新的對象。當不再需要對象時，就可以通過Release()方法將其返回池中，以供日后使用。這樣可以節省運行時期間刪除和初始化對象的成本。
池化運算還須考慮到對象的狀態變化。每個新對象被創(chuàng )建后，它必定會(huì )進入打開狀態。對象釋放后，又必定會(huì )回到打開狀態。最后，當應用被關閉后，池還需要清空，池中的對象也必須全部刪除。
數據采集類
XML文件完成解析后，會(huì )有兩個數據收集類來遍歷DOM樹結構，以提取所需要的數據。
第一組類僅僅概況性地表述STL容器――列表――即用來存儲已解析數據的容器。具體的容器類源自于抽象的基礎類。

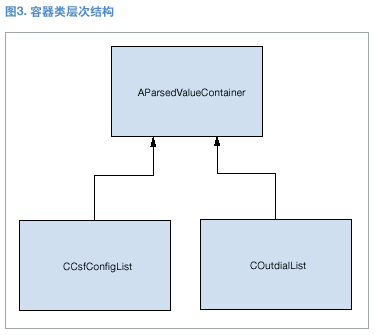

AparsedValueContainer類沒有數據和方法。它僅用于配合收集程序類的運行。（見圖3。）抽象收集程序類純虛擬功能CollectValues()的第二個影響因素是容器，當在具體收集程序類實施中定義了容器時，必須使用通用的基礎類。所以在真正使用容器之前，必須在每個具體的收集程序類中進行向下類型轉換。
該演示使用了兩個不同的對象列表。其中一張列表的內容是一些描述SIP
URL（SIP地址）的字符串。另一張列表的內容則是一些描述一組組相關CSF配置信息的對象。
對STL容器列表的訪問還將受到Boost范圍鎖的保護。測試程序只是順序訪問每個列表――在收集程序類中添加數據，然后等列表構建完成后，在列表上循環記錄變量值。但是其它未來的使用方法或許能夠并發訪問列表。因此鎖的使用十分必要。

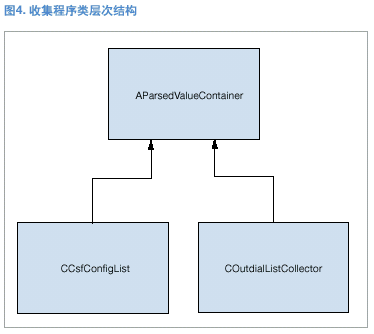

第二個必要的類是收集程序類。它源自于抽象類，不過這些抽象類僅用于命名純虛擬方法CollectValues，每個具體的類中均必須有這一命名。圖4表示的是測試應用中所使用的收集程序類。
具體類中的CollectValues方法負責定義每個具體XML文件圖解的DOM樹遍歷。它們都知道每個XML文件中找到的DOM組件與屬性的名稱，以及存放變量值所需要的STL容器類。通過遞歸呼叫（recursive
call）的使用，它們可以遍歷DOM樹結構并傳輸Xerces方法返回的屬性，然后存儲至容器。

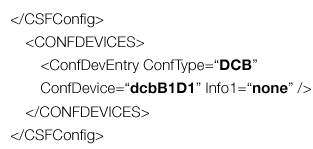

例如，我們可以看這樣一段XML文件：
它由三個要素組成――CSFConfig、CONFDEVICES和ConfDevEntry。前兩個要素只用于為解析和數據收集過程中的每個ConfDevEntry提供環境。CONFDEVICES要素用于確定值所駐留的STL容器，容器（CONFDEVICELIST）的每個節點都包含一個對象，對象的成員變量名稱類似于XML文件中的屬性名稱――如ConfType、ConfDevice、Info1等等。成員變量的值將為屬性的值――DCB、dcbB1D1、及空值。
現在我們已經了解了從XML到應用指定數據容器的整個過程，但讀者在將Xerces DOM解析器類用于自己的XML文件上時，還須注意一點。
對于任何新的XML文件定義，只需要編寫一個描述容器類的對象即可，然后再編寫一個具體的類，以接收從已解析DOM樹結構傳輸的數據。
在定義一個新XML圖解時，我們建議首先使用Mozilla*或Microsoft Internet
Explorer*等網絡(luò )瀏覽器檢查一下文件的語法。瀏覽器能夠以更清晰的視圖顯示文件的語法，而且更重要的是，瀏覽器還可以提供語法錯誤訊息，并在XML文件中相應的地方指示出來。
解析器測試應用
基本Xerces解析器和數據收集程序類還帶有一個測試應用樣本。它能夠執行兩類XML文件測試。第一個是對兩個不同XML文件進行單線程、重復解析。它將驗證和解析XML文件的語法，并將結果傳輸至應用定義的STL容器。然后再使用CSF的日志系統顯示容器的組成內容。
第二個測試是多線程的解析器負載測試。應用將啟動四個線程。然后這些線程再初始化多個解析器，以便同時通過相同的解析順序進行解析。這樣可以驗證多個解析器是否可以同時在同一個系統上使用，以及負載測試的實用性。當延期運行時，負載測試也可以用于檢查是否存在內存或其它系統資源泄漏。
如果測試應用在多線程模式中運行，則有必要將CSF日志級別下降到ERROR。在完全DEBUG級別上運行會(huì )產生大量日志輸出，事件日志線程和應用控制臺窗口也不能與解析器保持同步。提高內存容量可以緩沖需要記錄的數據。在運行應用前，應該在CSF
Xerces目錄中的log4cplus.properties文件中進行上述調整。
代碼樣本的系統安裝、構建和執行
Xerces安裝
Xerces XML解析器可以同時在Windows和Linux操作系統中和CSF配合使用。
Windows操作系統
在Windows下，以二進制格式安裝Xerces C++發行版的操作極其簡易。該版本名為"Windows
NT 4.0 SP5 compiled with MSVC 6.0 SP3.zip archive"，您可以從本注釋曾使用的文件中獲得：http://www.apache.org/dist/xml/xerces-c/binaries/
WinNT_msvc60/xerces-c_2_6_0-windows_nt-msvc_60.zip。您也可以同時獲得Xerces-C的源代碼。
解壓縮該二進制發行版本至某個目錄即可。
Linux操作系統
從源代碼安裝Xerces必須在Linux操作系統下才可完成。您可以訪問Xerces網站（http://xml.apache.org/xerces-c/），進入"當前發布的Xerces-C源代碼"，下載文件xerces-c-current.tar.gz。2004年12月份之后的版本是2.6.0。此版本已經過面向Linux的DialogicNetStructure
主機媒體處理軟件1.2版的測試，測試操作系統為Red
Hat Enterprise Linux 3.0，Update 1。該網站還提供Xerces
Linux二進制發行版，但是最好不要使用，因為它是根據Red Hat Linux 8.0開發的。
解壓縮該發行版至某個目錄：
tar xvfz xerces-c-current.tar.gz
設置下列環境變量：
XERCESCROOT=
export XERCESCROOT
在XERCESCROOT下的構建目錄src/xercesc處輸入：
runConfigure -p linux
gmake
這樣將在$XERCESCROOT/lib目錄下生成2個動態庫文件，libxerces-c.so.26.0和libxerces-depdom.so.26.0。
構建Xerces DOM解析器應用
此處不介紹完整的CSF系統設置。如欲了解詳細信息，請參見"如欲了解更多信息"部分中的CSF參考（第6頁）。使用Xerces時無需考慮特別的事項，僅完成安裝Xerces軟件安裝即可。如果要同時使用CSF，您必須從Source
Forge上CSF項目處下載CSF 0.7.0或更高版本。該項目的網址為：http://sourceforge.net/projects/
commsvcfw/。
無論是哪種操作系統，在構建應用之前，您需要在Xerces目錄下的CDomParserObjApp.h頭文件頂部的幾個#define進行設置。
- #define FULL_解析器_LOAD_TEST――（Boolean）如果已經定義，則在運行應用時需要進行多線程負載測試。如果沒有定義，將進行單線程測試。切記需要根據所運行的測試調整CSF日志級別。（"解析器測試應用"部分中有詳細介紹，第4頁。）
- #define SIP_URI_TEST_FILE――（URL或文件規范）第一次測試的XML文件的位置。測試文件（SipUri1-3.xml）位于Xerces應用目錄。如果XML文件由web服務器提供，則應該給出文件的完整URL。
- #define CSF_CONFIG_TEST_FILE――（URL或文件規范）第二次測試的XML文件的位置。測試文件（CSFConfig.xml）位于Xerces應用目錄。如果XML文件由web服務器提供，則應該給出文件的完整URL。
Windows操作系統
如欲同時使用CSF，您必須設置3個環境變量：XERCES_ROOT、XERCES_INCLUDE和XERCES_LIB。通常的值為
XERCES_ROOT=C:\xerces-c_2_6_0-windows_
nt-msvc_60
XERCES_INCLUDE=%XERCES_ROOT\include
XERCES_LIB=%XERCES_ROOT%\lib
Pathenvironment變量必須包含%XERCES_ROOT%\bin。
完成以上參數設置之后，Visual C++ CSF/Xerces解析器測試應用項目就將能夠定位Xerces組件。
Visual C++ 6.0用于構建CSF和解析器測試應用。該項目可被包含于整體CSF工作空間，該項目本身（Dom解析器Obj.dsp）也可以與Visual
C++同時運行。
Linux操作系統
如欲同時使用CSF，您需要設置幾個環境變量。首先，將XERCES_ROOT設置為完全路徑，直通頂層X(jué)erces目錄。（這與用于構建Xerces庫本身的XERCESCROOT的值相同。）例如：
XERCES_ROOT=/usr/local/xerces-c-src_2_6_0
export XERCES_ROOT
由于Xerces是一個動態（共享對象）庫，因此環境變量LD_LIBRARY_PATH必須包括$XERCES_ROOT/lib。通常設置如下：
LD_LIBRARY_PATH=${LD_LIBRARY_PATH}:
${XERCES_ROOT}/lib
export LD_LIBRARY_PATH
運行Xerces應用中的makefile就可構建解析器測試應用。
運行應用
DomParserObj應用完成構建之后，它就可以在任何操作系統的命令行處開始運行。
您可以在終端窗口中看到調試或錯誤日志信息，這些信息的位置為CSF Xerces目錄下的test.log文件。您可以看到XML文件每個重要要素的屬性名稱和值。
同時按Ctrl鍵和C鍵可以按順序關閉DomParserObj。
其它開發商服務
Applied Telecom Solutions Center創(chuàng )建的所有解決方案均為完整的應用，但是如上所述，在Dialogic產品未深入的其它領域，它們也未曾有深入的發展。盡管如此，Dialogic也可以在這些領域助您一臂之力。請聯系您的銷售團隊或渠道成員，或者致電1-973-993-3030獲取其它專業資源。Applied
Telecom Solutions Center創(chuàng )建的解決方案可作為完整應用的典范。您可以提供關于電話組件的詳細信息，以及關于其它關鍵解決方案應用組件的概要信息。通過http://www.Dialogic.com/上的開發商資源，以及http://www.Dialogic.com/上的Dialogic通信聯盟成員優勢，Dialogic同樣可以在這些領域助您一臂之力。
術語縮寫
CSF 通信服務框架
DOM 域對象模式
HMP 主機媒體處理
SAX XML的簡單API
SIP 會(huì )話初始化協議
STL 標準模板庫
URI 統一資源標識符
VXML 語音可擴展標記語言
XML 可擴展標記語言
了解更多信息
通信服務框架源代碼
http://sourceforge.net/projects/commsvcfw
應用注釋?zhuān)和ㄐ欧⻊?wù)框架（CSF）介紹
http://www.Dialogic.com/network/csp/applnots/8989an.htm
應用注釋?zhuān)和ㄐ欧⻊?wù)框架的基本原理（第2版）
http://www.Dialogic.com/network/csp/applnots/9333.htm
Xerces C++解析器網站
http://xml.apache.org/xerces-c/
如欲了解更多信息，請訪問Dialogic網站http://www.Dialogic.com。
|
