Dialogic®
SG430
七號信令網關的DSC(數字信令轉換)軟件
2005/07/11
... Dialogic ®™
SG430 七號信令網關是下一代網絡(luò )和服務平臺的關鍵模塊。 它與七號信令網絡(luò )(SS7) 和IP網絡(luò )連接， 可以通過IP網絡(luò )收發七號信令的信息，
例如應用在基于IP的軟交換中。
... 通過使用Dialogic® ™
數字信令轉換（Digital Signal Conversion ，以下簡稱DSC) 軟件， SG430可以作為一個協議轉換器，
讓開發者可以把七號信令話路相關協議轉換為ISDN等訪問協議， 包括基于M2PA的SS7 long-haul 協議轉換。
| 功能 |
優勢 |
| 可在SS7， ISDN和 SIGTRAN M2PA等協議之間任意轉換 |
可以讓集成商連接多個不兼容的協議，不需要去修改第三方的網絡(luò )設備 |
| 機箱是電信級的符合NEBS標準，集成好了SS7板卡 |
開發這無須再作七號信令的集成，而是關注在高層的應用程序開發和部署上 |
| 基于開放標準 |
可以一次開發，在全球部署 |
| 分布式的架構 |
保證系統高度可靠和可擴展性，可以從低到高多重配置 |
... DSC功能是作為SG430信令網關的一個軟件選項提供。為了使用DSC功能，
必須再訂購時選購DSC軟件。 如果沒有DSC軟件， SG430是作為一個SIGTRAN信令網關使用， 支持M3UA和M2PA
等SIGTRAN協議。 了解更多關于DSC軟件的信息請參見：
http://www.dialogic.com
... 擴展現有系統功能，加快TTM(time to maket)
... SG430 使用 DSC 軟件可以讓現有ISDN系統，或特定七號信令系統連接到公網上。使用SG430
DSC連接到新的網絡(luò )中，對于現有系統，不需要再作任何新的測試。 而且SG430 DSC連接到各種網絡(luò )和信令中都只需簡單的配置工作，也降低了培訓的難度。
應用
- 連接外圍支持（ISDN，QSIG或DPNSS）等協議的設備，例如PBX，連接到七號信令網絡(luò )
- 連接不同的七號信令網絡(luò )， 例如ITU-T, ANSI, 和中國和日本MTP協議
- 在不同的七號信令用戶層協議(TUP) 之間做協議轉換, 包括 ITU-T, ETSI, ANSI, 中國，
英國和法國變種
- 轉換 M2PA 和 MTP2, 可以做低成本的SS7 long-haul
- 連接七號信令和基于IP的系統
可擴展性和冗余
... SG430 DSC使用模塊化設計， 單機可以提供2到12個T-1或E-1端口，兩臺機箱可以作為一個信令點把負荷分擔到兩個硬件平臺上。
... 在雙機的配置中， 兩臺網關可以配置為一個點碼，一個Linkset中的多個Link可以分配到兩臺網關上。這樣，即使一臺網關關機做維護，信令信息不會(huì )有任何丟失。
SG430 DSC工作模式
... SG430 DSC包括兩種工作模式：信令與語音模式和純信令模式

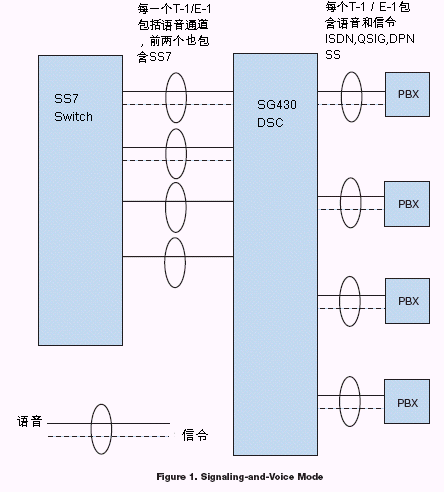

... 信令與語音模式下，所有話路和語音通道都經過SG430
DSC。請見下圖：

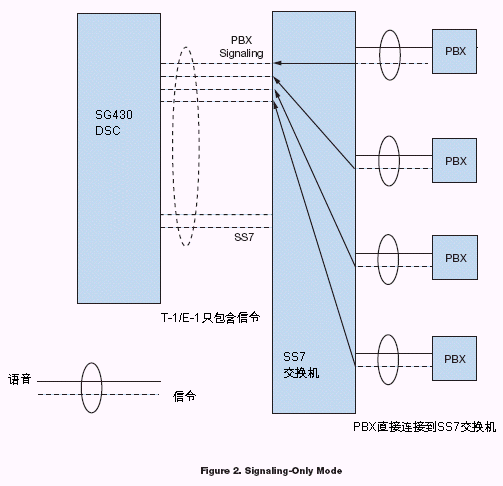

純信令模式下：
... 只有信令通道經過信令網關，這樣可以達到很高的信令轉換密度。
因為語音通道不再占用SG430 DSC上的T-1/E-1，而直接連接到兩端的系統上。請見下圖：
典型配置

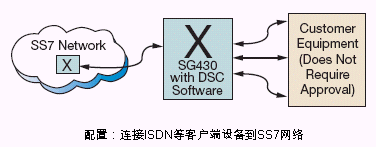

連接ISDN等客戶端設備到SS7網絡(luò )

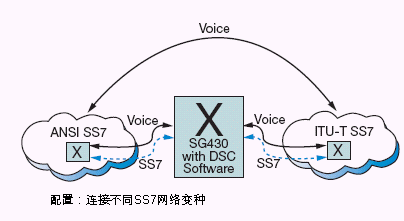

連接不同SS7網絡(luò )變種
技術規范
SG430 DSC的七號信令處理能力：
- 最多直接連接16個端局
- 最多間接連接32的端局（通過STP）
- 支持Combined link sets
- 可以同時使用ANSI, ITU-T, 和 中國七號信令MTP協議
- 靈活配置為 14-, 16-, 和 24 位點編碼
- 支持多個本地點碼
- 支持各種速率(48, 56, 或 64 kb/s) 和 error correction mode (basic
or PCR)
- 同時支持 ISUP, TUP, UK-NUP, China等多個用戶層協議
系統規范
... 系統最大的容量是與安裝的信令卡的數目相關的。 下表是按照一個節點總結的數據，如果使用一對網關構成冗余模式，可以作為一個SS7點編碼而且增加了整體系統容量。
系統能力
... 最大信令板卡數 3
... 10/100 Mbit/sec 以太網口 2
| 信令能力（單機） |
| 最大SS7 Link數（包括M2PA） |
32 |
| 最多支持 SS7 link sets |
16 |
| 最多支持 SS7 routes |
64 per network |
| 最多支持網絡(luò )數 |
4 |
| 最多支持話路數 |
16384 |
| 物理接口 |
|
| SPCI2S E1/T1 PCM 接口 |
2 |
| SPCI2S SS7 V.35 串口 |
2 |
| SPCI4 E1/T1 PCM 接口 |
4 |
| 語音能力 |
|
| 單卡最大支持語音能力 |
8 |
| 信令能力 |
|
| 最多支持 SS7 link |
4 |
| 最多支持ISDN link |
8 |
| 最多支持 DPNSS link |
8 |
