Dialogic®
SIU520信令網關 2005/07/11 ...
Dialogic ®™ SIU520信令網關(SIU)可以為呼叫控制、無線應用和智能網應用提供七號信令連接，它向應用主機提供與其他信令網關系統及七號信令卡相兼容的基于消息的協議應用編程接口（API）。Dialogic
SIU520能夠處理各種七號信令協議，使得在世界各地都可以提供各種各樣的應用。它把七號信令協議卡和帶有512K緩存的雙Dialogic®
Pentium® III處理器相結合，從而成為高吞吐量應用的理想選擇。
特性
- 每秒可以處理多達800個TCAP，或者450 ISUP或TUP呼叫
- 在TCAP, INAP, GSM-MAP, 或 IS41-MAP中支持多達16.384個同步事務處理
-
在ISUP中支持多達16.384個電路
- 在12鏈路集中支持多達12個七號信令鏈路
- 2U高的電信級服務器
-
通過IP可以連接到多達32個應用主機
- 雙重容錯配置
- 雙冗余熱切換供電選擇
- 支持七號信令協議，包括MTP,
ISUP, TUP, SCCP, TCAP, INAP, GSM-MAP, 和IS41-MAP
- 支持很多本地協議，包括ANSI, ITU,
ETSI, 香港，法國，中國等國家的協議
- 包含Linux*, Windows* 2000, or Windows NT* 等操作系統下的驅動程序
應用
創(chuàng )建七號信令服務節點，包括： - 無線節點 - 短消息服務中心(SMSC),歸屬位置注冊(HLR), 漫游網關
-
無線短消息服務 (SMS)平臺/網關
- 智能網業務控制節點(SCP)， 智能節點IP
- 語音撥號 (VAD)，語音門戶，交互式語音應答
(IVR)或者語音信箱系統
SIU體系結構 ... Dialogic
SIU520提供了在七號信令協議棧中從MTP3向上各層協議的訪問。應用主機上的驅動程序通過IP向SIU發送或者從SIU接收API消息。這種體系結構解放了應用主機，從而使之能夠專注于處理器和內存資源管理，使它成為高性能分布式系統中的理想選擇。
分布式事務服務器
... 分布式事務服務器 (DTS)
模塊使TCAP實例可以運行在多個應用主機之上。到主機的路由選擇根據SCCP子系統號碼(SSN)或者TCAP事務標識來決定，這就使不同的主機可以運行不同的TCAP用戶協議，如GSM-MAP或INAP，并能保證事務能夠回溯到相應的主機。 ...
DTS使系統的設計具有更好的靈活性，對于具體的應用，可以定制系統單元的負載。TCAP和其他應用主機是分開銷售的。 系統的彈性 ...

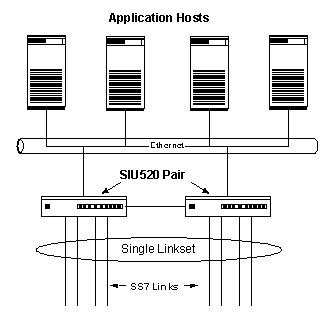

可以把兩個Dialogic SIU520配置為共享同一個七號信令點碼，這樣，在單個點碼內就可以提供完全彈性的操作。在正常操作情況下，兩個單元分擔信令負荷。如果有一個單元出現故障，另一個單元就要處理所有的信令。
技術規范
Dialogic® ™ SIU520 信令網關 容量
| 每板插槽數 | 3 | | 每單元中物理鏈路數 | |
| ... T-1/E-1 | 多達6個 | |
... V.11 (V.35 compatible) | 多達6個 |
| 每單元中七號信令鏈路數目 | 4, 8, 或 12 | | 每單元中七號信令鏈路集數目 | 4,
8, 或 12 | | 每秒最多呼叫控制（ISUP）數目 | 450 | | 每秒最大TCAP事務數目 | 800 |
| 支持的主機數 | 32 | 硬件
| 局域網接口 | 2 x 10/100 MB 以太網接口 | | 用戶線接口: CEPT E-1
(平衡) | | | ... 電氣 | 120
歐姆 | | ... 接頭 | RJ-45 |
| ... 速率 | 2.048 Mb/s |
| 用戶線接口: T-1 | | | ... 電氣
| 100歐姆 | | ... 接頭 | RJ-45 |
| ... 比特率 | 1.544 Mb/s |
| 用戶線接口: 串口 | | | ... 電氣 | V.11
(V.35 兼容) | | ... 接頭 | D-型接頭
(26針高密度)1 | | ... 速率 | 從4.8
Kb/s到 64 Kb/s | 電源
| 直流供電 | 從-38 V 到-75 V (額定從-48 V 到 -60 V) | | 交流供電 | 100
Vrms to 127 Vrms | | | 200 Vrms to 240 Vrms |
| 頻率 | 47 Hz to 63 Hz | | 最大功率 | 250
W | 物理尺寸
| 外殼 | 標準 DIN 41494 (19 in./482.21 mm)機架中的2U高度 |
| | 所有的電纜都在后面 | | | 高度:
3.5英寸(89毫米) | | | 寬度: 17.5英寸(445毫米) |
| | 長度: 20英寸(508毫米) | 環境要求
| 運行時溫度 | +5° C到 +40° C | | 儲藏溫度 | -40° C到 +70°
C | 平均故障間隔時間
| Bellcore* 方法 40° C | 35,900 hours (一個信令板卡和單個程序存儲單元配置情況下). |
安全和電磁兼容性
... 對于特定的國家，請參見Dialogic網站上的Dialogic通信系統產品全球產品證書，或者與Dialogic技術銷售代表聯系。 軟件
| 主機系統要求 | Microsoft Windows* 2000, Microsoft*
Windows NT, Linux | 型號名稱
| SIU520A4D | 信令網關，交流電源，4個七號信令鏈路，2U高度 |
SIU520A8D
| 信令網關，交流電源，8個七號信令鏈路，2U高度 | | SIU520A12D |
信令網關，交流電源，12個七號信令鏈路，2U高度 |
| SIU520D4D | 信令網關，直流電源，4個七號信令鏈路，2U高度 | | SIU520D8D
| 信令網關，直流電源，8個七號信令鏈路，2U高度 | | SIU520D12D | 信令網關，直流電源，12個七號信令鏈路，2U高度 |
SB520ISUP | SS7 SIU520 ISUP 協議 | | SB520TUP
| SS7 SIU520 TUP協議 | | SB520SCCPCL | SS7 SIU520 SCCP
CL協議 | | SB520SCCPCO | SS7 SIU520 SCCP CO協議 |
| SB520TCAP | SS7 SIU520 TCAP協議 | | SB520MAP | SS7
SIU520 MAP協議 | | SB520IS41 | SS7 SIU520 IS41協議 |
| SB520INAP | SS7 SIU520 INAP協議 | ...
1 V.35接頭是一個單個高密度接頭。用戶提供的電纜的每個端口是分開的。作為替換選擇，Dialogic可以提供分叉電纜來把高密度D型接口轉換為兩個15針D型接口（DB－15）。
... 如果要了解更多信息，請訪問我們的網站： www.Dialogic.com
。
|
