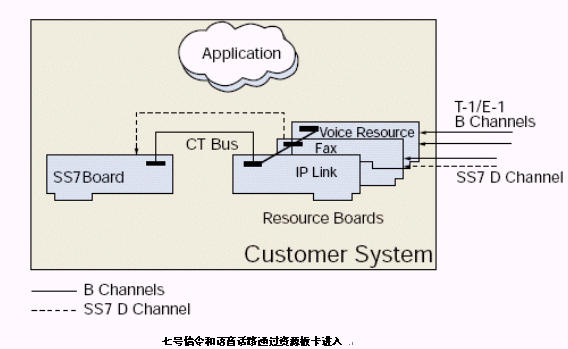

• T-1/E-1 和七號信令D通道連接到語音板卡
• 七號信令D通道通過CTbus路由到七號信令板卡
• 所有 T-1/E-1 通道由語音板卡管理
• 所有語音數據資源由Dialogic 板卡管理


功能描述

Dialogic® ™ CPM8 (CPCI總線)

... Dialogic CPM8 是一個智能的CPCI總線的七號信令板卡。它包含了板卡上的七號信令協議的支持和八個T-1/J-1 (1.544 Mb/s) 或 CEPT E-1 (2.048 Mb/s) 數字新路接口，使用 H.110 (PCM) 格式。板卡也支持PICMG標準的熱插拔功能。

... 板卡上的處理器處理可以讓信令處理性能與主機CPU無關。可下載的操作軟件也是未來協議規范改變引起的升級更加輕松。協議可以在運行時選擇。

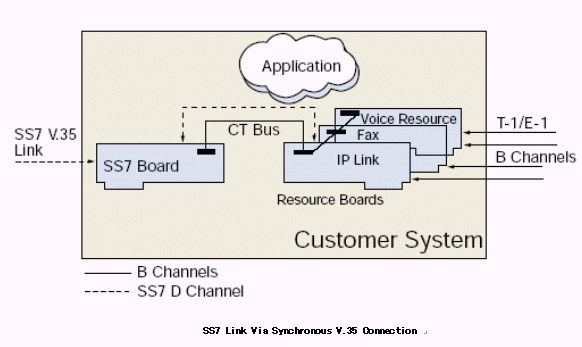

... 由于在某些情況下七號信令和PCM流是分開的，CPM8板卡也提供兩個V.35兼容的串口。

... 通過H.110 PCM 線路，可以提供Dialogic產品整體解決方案。這個線路提供了CPM8和其它很多板卡例如第三方語音，數據和傳真板卡的連接。

... 一個數字對接交換可以讓語音和信令通道在線路接口和PCM總線連接起來。最多可以有240條語音通道可以被動態路由到語音或傳真板卡。

Dialogic® ™ SPCI2S 和 SPCI4 (PCI 總線)

... Dialogic SPCI2S 和 SPCI4 是PCM總線的七號信令板卡。它們提供板卡上七號信令協議的支持和四個數字線路接口 (T-1/E-1/J-1) 還有一個 H.100 PCM 通路.

... 板卡上的處理器處理可以讓信令處理性能與主機CPU無關。可下載的操作軟件也是未來協議規范改變引起的升級更加輕松。由于協議是從主機下載到板卡上的軟件，協議可以在運行時選擇。

... 板卡提供四條線路接口，可以通過軟件配置為1.544 Mb/s (T-1/J-1) 或 2.048 Mb/s CEPT (E-1). 通過H.110 PCM 線路，提供了CPM8和其它很多板卡例如第三方語音，數據和傳真板卡的連接。

... SPCI2S也提供兩個V.35兼容的串口，當七號信令通路和PCM流是分開的，
一個數字對接交換可以讓語音和信令通道在線路接口和PCM總線還有協議處理器連接起來。所有語音通道可以被動態路由到語音或傳真板卡。

技術規范

Dialogic® ™ 七號信令板卡
