■　應　用

　　在一個背板上可以安裝多達16塊七號信令卡。CT總線提供了靈活的承載信道和信令信道路由，用于連接到各種資源卡，如語音卡、傳真卡、IP話音卡（VOIP）等。靈活的CT總線路由既可以將七號信令信道連接到七號信令卡，也可以連接到資源卡上。

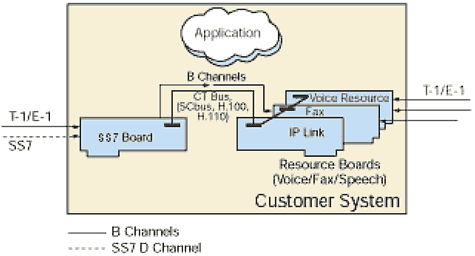

T-1/E-1 with SS7 D Channel Connected to Signaling Board

· 通過CT總線，把B信道從七號信令卡路由到語音資源卡；
· 七號信令卡管理的SS7 T-1/E-1
· 其他T-1/E-1信道由語音卡來管理；

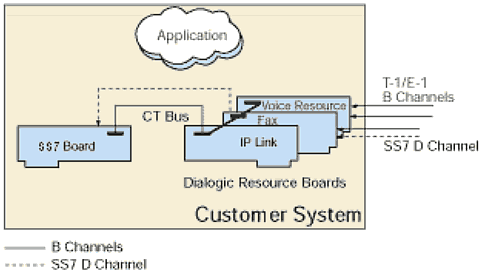

SS7 Link and B Channels Enter Via Resource

· 帶有七號信令D信道的T-1/E-1接口連接到語音卡上
· 通過CT總線把七號信令D信道路由到七號信令卡
· 語音卡管理所有的T-1/E-1信道
· Dialogic 卡管理所有的語音資源和數據資源

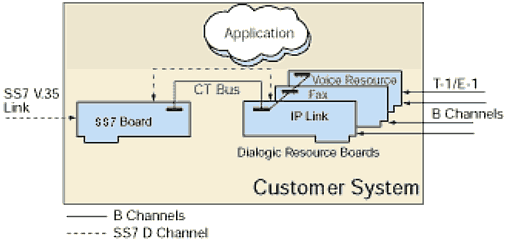

SS7 Link Via Synchronous V.35 Connection

· 所有T-1/E-1的接入都通過Dialogic 卡，并且都由該卡來管理
· 七號信令鏈路通過七號信令卡上的V.35端口接入


■　功能描述

　◎ Dialogic^{® ™} CPM8 (CompactPCI^* 總線)

　　Dialogic CPM8是用于CompactPCI系統的一個智能七號信令卡，它支持板上七號信令公共信道信令協議，并支持多達八個軟件可編程的T-1/J-1 (1.544 Mb/s)或者CEPT E-1 (2.048 Mb/s)數字線路接口（使用H.110脈沖編碼調制PCM通路）。該卡還支持符合PICMG標準的熱切換功能。

　　板上一個專門的處理器使卡的性能不依賴主機CPU的處理器負荷。操作軟件可下載，協議規范發生變化時隨時可以升級軟件。還能夠在運行時對協議進行選擇。

　　因為在有些環境下七號信令可以獨立于PCM流，CPM8卡還提供了兩個V.35兼容的串口。

　　該卡還為系統集成提供一個H.110 PCM通路，并帶有一整套Dialogic解決方案。這個本地通路可以用作CPM8卡和各種第三方卡（如語音卡、數據卡、傳真卡等）之間的高速連接。

　　該卡提供了數字交叉連接，可以使語音信道和信令信道在用戶線接口、PCM通路、以及協議處理器等兩兩之間進行連接。根據要求，最多可以有240條語音信道動態交換到語音卡或傳真卡。

　◎ Dialogic^{® ™} SPCI2S 和 SPCI4 (PCI總線)

　　Dialogic SPCI2S和SPCI4卡都是PCI總線的七號信令卡。它們支持板上SS7共路信令協議，并帶有多達四個數字線路接口（T-1/E-1/J-1）和一個H.100 PCM通路。

　　卡上安裝有一個專門的處理器，使卡的性能不依賴主機CPU的處理器。操作軟件可下載，協議規范發生變化時隨時可以升級軟件。既然所使用的協議由從主機下載下來的軟件決定，所以可以在運行時對所使用的協議進行配置。

　　該卡提供了四個線路接口，軟件既可以配置為1.544 Mb/s (T-1/J-1)，也可配置為2.048 Mb/s CEPT (E-1)。H.100 PCM通路使SPCI2S與SPCI4卡可以和各種第三方卡（如語音卡、數據卡、傳真卡等）之間方便的連接。

　　除了兩個T-1/E-1用戶線接口以外，SPCI2S卡還提供了兩個V.35兼容的串口，當七號信令獨立于PCM流時可以使用。

　　該卡提供了數字交叉連接，可以使語音信道和信令信道在用戶線接口、PCM通路、以及協議處理器等兩兩之間進行連接。所有的語音信道都能夠按要求動態交換到語音卡或傳真卡。

　◎ Dialogic^{® ™} PCCS6 (ISA總線)

　　Dialogic PCCS6卡是用于PC兼容機的智能七號信令卡，它在一個mezzanine總線上支持板上SS7共路信令協議，雙數字線路接口，Scbus總線本地PCM時隙。該卡采用ISA總線，并提供64路或1024路的配置選擇。

　　卡上安裝有一個專門的處理器，使卡的性能不依賴主機CPU的處理器。操作軟件可下載，協議規范發生變化時隨時可以升級軟件。還能夠在運行時對協議進行選擇。

　　該卡有一個或兩個線路接口（T-1或 E-1）。因為在有些環境下七號信令可以獨立于PCM流，PCCS6 卡還提供了可選的V.35兼容的雙串口。

　　該卡還為系統集成提供了一個PCM通路，并帶有一整套的Dialogic解決方案。這個本地通路可以用作PCCS6卡和各種第三方卡（如語音卡、數據卡、傳真卡等）之間的高速連接。

　　該卡提供了數字交叉連接，可以使語音信道和信令信道在用戶線接口、SCbus時隙、以及協議處理器之間進行連接。根據要求，最多可以有240條語音信道動態路由到語音卡或傳真卡。

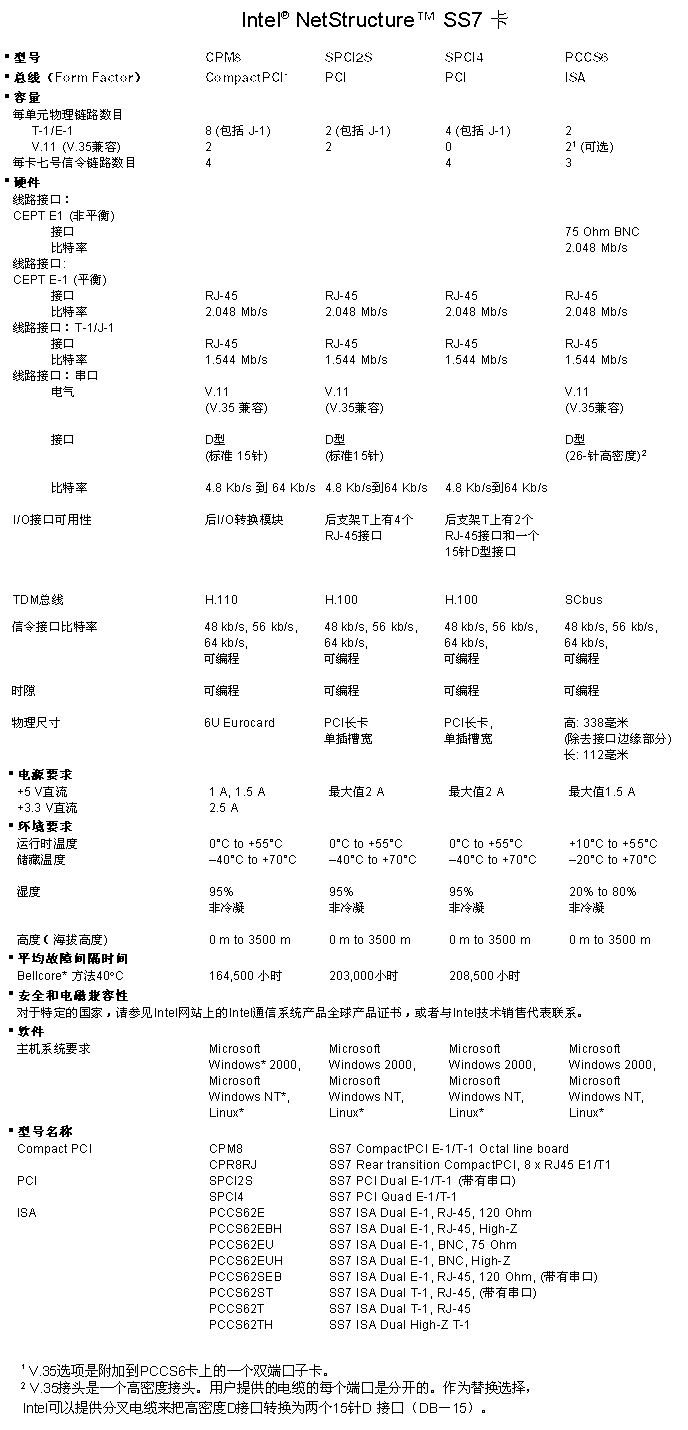

■　技術規格**

　　1、V.35選項是附加到PCCS6卡上的一個雙端口子卡。
　　2、V.35接頭是一個高密度接頭。用戶提供的電纜的每個端口是分開的。作為替換選擇，Dialogic可以提供分叉電纜來把高密度D接口轉換為兩個15針D接口（DB－15）。

　　如果您要了解更多信息，請訪問我們的網站：www.Dialogic.com 。

　　1515 Route Ten
　　Parsippany, NJ 07054
　　電話: 1-973-993-3000
　　傳真: 1-973-993-3093

　　本文檔所提供的信息與Dialogic產品相關，本文檔不包含產品的任何知識產權。除非以Dialogic的名義提供并且為銷售本產品服務，Dialogic不負任何責任，并且不為在產品的銷售和/或使用中所遇到的問題提供擔保，包括對某一特殊用途的適用性、產品銷路、以及侵害專利或者其他的版權和知識產權。Dialogic產品不適用于任何可能產生人體傷害或死亡的應用，比如醫療、急救或維生的應用。Dialogic隨時可能修改本手冊，恕不另行通知。
　　* 其他名稱或商標可能為其他公司所有。
　　**所有的上述信息都可能隨時修改。

　　Dialogic, Dialogic 和Dialogic標識是Dialogic公司或其子公司的商標或注冊商標。

　　Dialogic公司版權所有。

　　00-7162-002-PRC
　　10-25-02
