D/120JCT-LS板卡是一種12端口的模擬PCI板卡，可以用來開發使用多媒體資源的通信應用程序。這種高性能、可升級的產品支持語音、傳真和軟件語音識別并且提供12個模擬電話接口電路，用來同模擬環路直接連接。

■ 特征與優勢

　　支持連續的語音處理：靈活的語音處理技術，加上有效的驅動。可以將語音應用中關鍵的實時信號處理卸載到板上DSP中進行，縮短系統等待時間，提高識別精度，并且提高在高密度語音處理中整個系統的響應速度。

　　支持H.100，是一種通用的總線標準，允許方便地擴展到工業標準的CT總線
通用的32位PCI連接器，兼容3.3V和5.0V總線信號，可以應用在大多數廠商生產的多種PCI機箱上。

　　支持Windows NT、Windows2000和Linux操作系統，保證多任務環境的高可靠性。

　　主叫方ID和全程撥號脈沖檢測支持復雜的全球通信解決方案。

　　在一個PCI機箱設置多塊板卡，易于系統擴展，并且成本合理。

　　可下載的信號和呼叫處理固件Spring Ware可以方便的增加功能和提高field-proven性能

　　語音回放過程中PerfectDigic DTMF（按鍵音）的可靠檢測使呼叫方可以通過菜單提前鍵入功能

　　靜音壓縮技術可以刪除靜音并且保留硬盤空間

　　板卡定位器技術，不必再使用容易混淆的DIP開關或跳線設置，簡化了安裝。

　　支持簡單網絡(luò )管理協議（SNMP）軟件，這些軟件用來進行遠端CT板卡診斷/管理
Earth Recall功能提供對UK的交換機的支持，并且支持現存的體系結構
支持Dialogic NetMerge融合通信服務器軟件，易于多廠商應用的開發
完全支持日本CID，包括在線時檢測極性翻轉的能力。

　
　　D/120JCT-LS板卡是下一代Dialogic Dialogic 模擬PCI板卡的一部分，具有增強的功能，可滿足日益增長的通信市場的需要。該產品是創(chuàng )建復雜的計算機電話（CT）通信應用程序的理想選擇，這些應用需要多媒體資源。這種高性能、可升級的CT產品基于Spring Ware 技術，除了支持數字信號處理（DSP）技術和信號處理算法外，還提供了一套豐富的先進功能，可以保證解決方案的競爭性。

　　先進的功能包括新型語音編碼器，象遵循VPIM標準的G.726和GSM編碼器。還包括軟件傳真和語音識別，開發者可以在不添加任何硬件的情況下改善系統性能。在一塊單板內支持工業標準的PCI總線和國際標準的CTR21，開發者可以以很高的性能價格比來集成D/120JCT-LS，這在以前通信市場上是難以實現的。

　　具有這些先進的功能和技術，12端口的D/120JCT-LS PCI模擬語音處理卡可以作為一個主要的構建模塊用在多媒體通信應用的開發中，象支持Web的聯系中心、統一消息和交互式語音響應系統等。

　　Spring Ware固件也可以在多樣的電話線路情況下提供可靠的DTMF檢測、DTMF切入和talk off/play off消除等功能。

　　全球撥號脈沖檢測（DPD）算法，作為D/41JCT-LS板卡的一個軟件可選件提供，開發者可以在按鍵電話服務有限的國家使用這種板卡，全球DPD產品可以根據國家的情況進行優化，以提供高級的撥號脈沖檢測。

　　Dialogic語音產品提供了一套豐富的先進功能，包括DSP技術和信號處理算法。可以用來作為創(chuàng )建會(huì )聚通信系統的核心部分。使用工業標準的PCI總線擴展卡，開發者可以方便且經濟地將Dialogic語音產品集成到所需系統中，并且具有很高的性能。

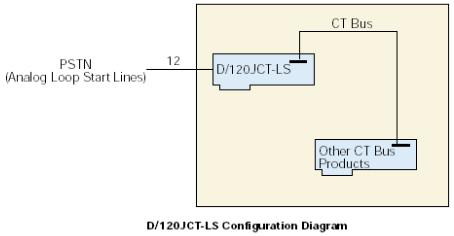

■ 設置

　　可以使用D/120JCT-LS板卡來創(chuàng )建具有象語音識別、傳真、和文本語音轉換（TTS）等功能的CT系統。D/120JCT-LS板卡與其他Dialogic CT總線和SC總線板卡共享一套通用的硬件和固件結構，具有很大的靈活性，并且易于升級。可以在增加功能和改善系統的同時保護對硬件和程序代碼的投資，應用程序可以很容易的移植到更高或更低的線路密度平臺上，僅需進行最少的修改。

　　D/120JCT-LS板卡在一個PCI槽上提供12個通道的呼叫處理和環路接口，這種獨特的雙處理器結構包括DSP和通用的微處理器，它們處理所有的電話信令，并且執行所有的DTMF（按鍵音）和音頻/語音的信號處理任務。

　　可下載的固件算法如Spring Ware提供了可變的語音編碼，24~32Kb/s的ADPCM，48~64Kb/s的u率或A率PCM。對于更高級的消息應用，也可以使用新型的低速編碼器(GSM，13Kb/s和G..726，32Kb/s)。采樣速率和編碼方法可以分通道選擇，當需求增加時應用程序可以動態地改變采樣速率和編碼方法，以?xún)?yōu)化數據存儲和語音質量。Spring Ware固件可以在不同的電話線情況下提供DTMF檢測、DTMF切入以及talk-off/play-off消除技術。

■ 應用

　　交互式媒體響應
　　支持Web的聯系中心
　　統一消息
　　支持語音的自動話務員

　　作為軟件選配件，在撥號音電話業務有限的情況下，全球撥號脈沖檢測（DPD）可以將循環脈沖轉換為DTMF。全球DPD在許多國家可以?xún)?yōu)化提供高級撥號脈沖檢測和轉換。

■ 軟件支持

　　目前支持D/120JCT-LS板卡的軟件有Windows NT和Windows 2000版本以及Linux版本的Dialogic Dialogic System Release（SR）軟件和軟件開發包（SDKs）。這些軟件包包括一套開發復雜多通道應用程序的工具。

■ 功能描述

　　D/120JCT-LS板卡通過CT總線將12個模擬環路電話線連接到12個板內呼叫處理資源或其他資源上。
　　此板卡提供：

• 干擾刪除
• 振鈴和掛機/摘機信令控制
• 信號音檢測和產生
• 語音文件的數字化和回放

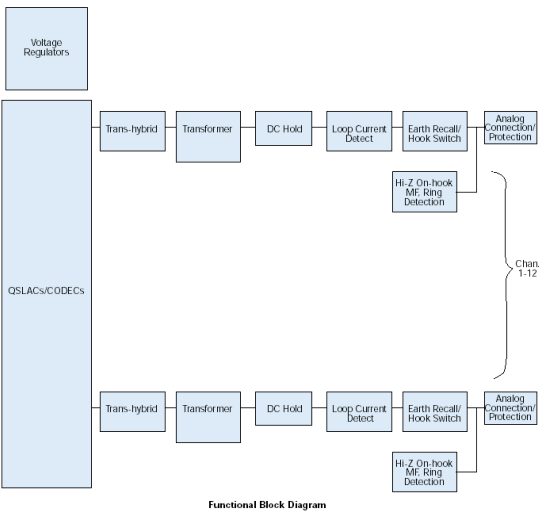

　　來自12個環路電話線的信號首先通過電話線路接口連接到D/120JCT-LS板卡上，該接口提供瞬變保護和電磁干擾（EMI）刪除（參見子板塊圖）。這些電話線路接口使用可靠的晶體摘掛機開關（無機械接觸）和FCC-Part 68 A類振鈴電壓和B類振鈴頻率電路。這種FCC支持的振鈴檢測器對于網絡(luò )上隨機電壓浮動產生的虛假振鈴不敏感，每一接口都具有高壓尖峰信號保護和不利網絡(luò )條件保護的集成電路，允許應用程序可以在振鈴過程中任何時候摘機而不會(huì )損壞板卡。

　　電話線路接口將內部信號包括振鈴和摘掛機信號加載到一個信號轉換器的模擬/數字輸入端，該信號轉換器稱為編解碼器，用來采樣和數字化這些信號。這些數字化的信號發送到QSLAC芯片，然后這些信號通過CT總線路由到板內Motorola56303 Onyx DSP或者任何外部CT總線時隙的資源上。允許應用程序將呼叫重新路由到任何增加的資源上，象語音識別、傳真和文本語音轉換（TTS）等。

　　D/120JCT-LS板卡的電話接口中包括一個在掛機狀態下檢測呼叫方ID信息的通路（on-hook audio path），根據本地電話運營商提供的業務級別，呼叫方ID可以包括日期、時間、呼叫方電話號碼和呼叫方姓名（在某些高級的呼叫方ID環境中使用）。這個掛機通路在線路處于掛機狀態下也可以檢測按鍵音，這種功能使開發者在需要將掛機按鍵音檢測作為信令時在PBX后面使用D/120JCT-LS板卡。

　　當使用板內呼叫處理資源時，網絡(luò )信號被提取并且傳送到板內控制處理器，該控制器可以改變通道狀態，并且通過共享RAM和主機PCI總線同應用程序傳遞通道事件。

　　Motorola56303 Onyx DSP基于下載到代碼/數據RAM中的Spring Ware固件處理數字化的語音數據，每一個Motorola56303 Onyx DSP執行下列信號分析和操作。

　　對于輸入數據：

• 使用自動增益控制（AGC）來補償輸入語音信號的電平變化。
• 使用自適應差分脈沖編碼調制（ADPCM）、脈沖編碼調制（PCM）、GSM或者G..726等算法對數字化的語音進行壓縮，以節省磁盤存儲空間。
• 檢測信號音-DTMF、MF和應用自定義的單音或雙音。
• 檢測靜音，以確定線路是無聲音還是呼叫者無相應。

　　對于輸出的數據：

• 展開存儲壓縮的語音數據用來回放。
• 根據應用或用戶要求調節回放的聲音和速度。
• 產生信號音－DTMF、MF或者任何應用程序定義的普通的信號音。

　　這個雙處理器組合還執行如下的外部撥號和呼叫進程監視功能：

• 向電話網絡(luò )傳送摘機信號
• 外部撥號（進行外部呼叫）
• 檢測和報告呼叫進程結果
  線路忙或擁擠
  操作員截聽
  振鈴、無應答

　　如果應答呼叫，由人工應答、應答機應答、傳真或調制解調器。

　　進行語音錄制的時候，Motorola 56303 Onyx DSP可以使用24Kb/s到64Kb/s的速率進行錄音，速率由應用程序根據所要求的語音質量和存儲效率來選擇。速率可以分通道選擇，而且每次播放和錄音函數初始化時都可以改變。DSP處理的語音由控制處理器發送到主機進行磁盤存儲。D/120JCT-LS板卡既可以在掛機狀態下錄制輸入的信號，也可以在正常摘機的狀態下錄制輸入的信號。當重新播放一個存儲的文件時，處理器從主機PC中檢索語音信息并傳送給Motorola 56303 Onyx DSP，該DSP將文件轉換為數字化的語音，并且將數字化的語音響應發送到編解碼器，該編解碼器由QSLAC芯片控制，該編解碼器將數字化的語音轉換為模擬語音并且通過電話線路接口傳送給呼叫者。

　　盡管這種產品能夠在掛機的狀態下錄音，應用程序如呼叫日志等應該使用D/160SC-LS-HiZ (ISA接口)，這是專門為模擬高阻抗下錄音設計的。

　　系統初始化時，Spring Ware 固件從主機下載到板卡。Spring Ware 控制板卡的所有操作，并且使板卡具有智能性，易于功能完善和升級。

　　板內控制處理器通過本地總線控制D/120JCT-LS板卡的所有操作，并解釋執行來自主機的命令。此處理器處理實時事件，管理數據流，以提高系統響應速度，減少主機處理要求，在將DTMF和電話信令傳遞給應用程序之前處理它們，并且釋放Motorola 56303 OnyxDSP來進行信號處理。此處理器與主機之間的通信通過共享RAM進行，該共享RAM作為輸入/輸出緩沖器，可以提高磁盤文件的傳輸效率。此RAM通過PCI總線與主機相連。為了滿足實時系統的要求，所有的操作都是中斷驅動的，板卡定位技術電路與旋轉開辦協同工作，而不需要使用容易混淆的跳線或者DIP開關。

■ 硬件系統要求

• 奔騰處理器的計算機，PCI總線或混合PCI/ISA總線，操作系統硬件要求隨使用的通道數目不同而變化。

■ 附加部件
　　Multi drop CT總線電纜（CBLCTB68C3DROP、CBLCTB68C4DROP 　　CBLCTB68C8DROP, CBLCTB68C12DROP, CBLCTB68C16DROP）

• CT 總線/SC總線適配器（CTBUSTOSCBUSADP）
• SC總線終端連接器配件（1SCBUS1TERMKIT,2SCBUS1TERMKIT,3SCBUS1TERMKIT）
• Six-strand RJ-type電纜（ 使用全部12通道的推薦解決方案）（連接標準50腳Amphonol連接器的RJ-11連接器）（CBLD120PCI25PP）與中斷盒（BOB25POSJ11）
  支持美國和美國板卡
  每塊板卡需要一根電纜和一個終端盒
• "Two-into-one"轉換電路（只使用一個或二個通道的推薦解決方案）
  每塊板卡需要6根電纜
  美國（CBLRJ14TORJ11YA）和歐洲（CBLD120PCIYADAP）電纜分開出售。
