Dialogic Dialogic JCT系列資源板卡是H.100兼容的板卡，提供豐富的媒體功能，象語音處理、傳真、信號音信令、全球信號音檢測和產生、以及呼叫過程分析等等，這使得它們成為了業務提供商和大型企業的理想選擇。

■ 特征與優勢

　　系統更大，成本更低：在單個PC槽中有16個或32個獨立的語音通道連接到數字網絡(luò )接口。創(chuàng )建更大的模擬或數字CT系統，只使用了一個PC機箱，從而降低了總體成本。

　　板內傳真：支持基于DSP的板內傳真，可以使系統中的板卡數目最大化

　　標準編碼器：支持精確到比特位的G.726 bit-exact和GSM編碼器，使開發者可以使用滿足VPIM標準的統一消息程序。

　　PCI 接口：提供工業標準的32位PCI接口并帶有通用的連接器。

　　靜音刪除：靜音壓縮技術可以刪除靜音并且保留硬盤空間。

　　標準H.100連接器：H.100連接器使用戶可以使用工業標準的CT總線，并且可以提高同其他CT總線板卡協同工作的能力。

　　可下載固件：可下載的信號和呼叫處理固件Spring Ware可以方便的增加功能和提供基于四百萬多個端口的field-proven性能

　　多應用開發：支持Dialogic NetMerge 融合通信服務器軟件，易于多應用的開發

　　板卡監視支持：支持板卡監視軟件，這種SNMP兼容的軟件用于遠端CT板卡的管理

　　軟件開發包：Windows NT、Windows2000版本和Linux版本的軟件開發工具包可以提高產品上市速度。

　

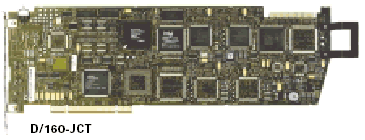

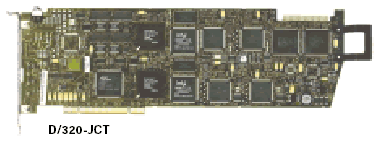

　　Dialogic Dialogic D/160JCT和D/320JCT板卡是下一代基于Spring Ware的16端口和32端口的語音資源板卡。開發者可以使用這些板卡開發成本合理的、可升級的、高密度的需要多媒體資源的通信應用程序，這些板卡提供了大量的先進的功能，并且支持最新的數字信號處理(DSP)技術以及符合工業標準PCI總線和CT總線技術。板內基于DSP的傳真使開發者可以最大化多媒體通信應用系統中的板卡的數目，如支持Web功能的客服中心、統一的消息或者IVR等應用。選擇使用新的語音編碼器比如GSM和G.726（事實上的標準，符合因特網消息標準的語音特性）。可以在擴展現存的消息系統的同時創(chuàng )建統一的消息方案。

　　獨特的多處理器結構由DSP和通用目的微處理器組成，它可以處理所有的DTMF（按鍵音）和并執行音頻/語音信號處理任務。板內的DSP提供可變的語音編碼速率：24Kb/s和32Kb/s的ADPCM，48Kb/s和64Kb/s的A率或u率PCM，13Kb/s的GSM以及32Kb/s的G.726。采用速率和編碼方法可以基于通道選擇，應用程序可以根據需要動態地改變采用速率和編碼方法，以?xún)?yōu)化數據存儲或語音質量。Spring Ware固件可以在不同地電話線情況下提供DTMF檢測、DTMF切入以及talk-off/play-off消除技術。

■ 設置

　　使用高密度數字語音資源板卡開發的復雜的多媒體通信系統集成了象語音處理、傳真、文本到語音轉換等功能。這些板卡與其他Scbus和CT bus板卡共享一套硬件和軟件的體系結構，提高了靈活性和可擴展性。用戶可以在現有的系統上添加功能和完善系統，這樣可以保護用于硬件和程序源碼上的投資。應用程序只要進行很小的改動，就可以容易的移植到更低密度或更高密度平臺上。

　　這種高密度數字語音資源板卡可以安裝在任何基于PCI接口的PC或服務器（PCI總線或混合PCI/ISA總線）以及兼容計算機上。每一板卡占用一個擴展槽，一個系統中最多可以安裝6塊板卡，板卡和通道的數量隨下列因素而變化：應用程序，操作系統，所需磁盤I/O的總數，每塊板卡上CT總線的負荷數，主機CPU和電源。

■ 軟件支持

　　Dialogic Dialogic的系統軟件和軟件開發包都支持Dialogic D/160-JCT和D/320-JCT板卡，這些開發包包含開發復雜的多媒體通信應用程序的工具。
這些板卡也支持板卡監視軟件，板卡監視軟件是用來對遠端CT板卡進行管理的SNMP兼容軟件。板卡監視軟件簡化了CT設備的管理，降低了運行成本，集中管理提供了單點控制和所有網絡(luò )設備的清單。高可用性系統的故障管理包括故障診斷、檢測和修復功能。

■ 應用

• 消息和增強業務
• 接觸中心和電子商務
• PC-PBX

■ 功能描述

　　D/160-JCT

　　D/160-JCT板卡通過與外部網絡(luò )連接的CT總線接口與網絡(luò )接口板卡相連。DSP資源通過一個CT612模塊接收數字語音數據，CT612作為到CT總線的接口。DSP基于下載到它的高速RAM中的Spring Ware 固件來處理數據。每個DSP對于輸入的數據執行下列分析和操作：

• 使用自動增益控制（AGC）來補償輸入語音信號的電平變化。
• 使用自適應差分脈沖編碼調制（ADPCM）、脈沖編碼調制（PCM）、GSM或者G..726等算法對數字化的語音進行壓縮，以節省磁盤存儲空間。
• 檢測信號音-DTMF、MF和應用自定義的單音或雙音。
• 檢測靜音，以確定線路是無聲音還是呼叫者無響應。

　　對于輸出的數據：

• 展開存儲的壓縮語音數據用來進行回放。
• 根據應用或用戶要求調節回放的聲音和速度。
• 產生信號音－DTMF、MF或者任何應用程序定義的普通的信號音。
• 檢測和報告呼叫進程結果（線路忙或擁擠、操作員截聽、振鈴、無應答，或者如果應答呼叫，由人工應答、應答機應答、傳真或調制解調器應答）。

　　進行語音錄制的時候， DSP可以使用13Kb/s到64Kb/s的速率進行錄音，速率由應用程序根據所要求的語音質量和存儲效率來選擇。速率可以分通道選擇，而且每次播放和錄音函數初始化時都可以改變。DSP處理的語音由控制處理器發送到主機進行磁盤存儲。當重新播放一個存儲的文件時，處理器從主機中檢索語音信息并傳送給DSP，該DSP將文件轉換為數字化的語音，對于CT總線/SC總線來說，內部本地總線工作在2.048Mb/s速率，板內控制處理器通過本地總線控制板卡的所有操作并且解釋執行來自主機的命令，這些處理器的功能如下：

• 處理實時事件
• 管理到達主機PC的數據流，以提供更快的相應時間
• 減少主機處理要求
• 將DTMF和電話信令傳送給應用程序之前處理它們
• 釋放DSP來進行信號處理

　　處理器與主機之間的通信通過共享RAM進行，該共享RAM作為輸入/輸出緩沖器，這樣可以提高磁盤文件的傳輸效率。此RAM通過PCI總線與主機相連。為了滿足實時系統的要求，所有的操作都是終端驅動的，系統初始化時Spring Ware固件從主機下載到板內代碼/數據RAM和DSP RAM中來控制板卡的所有操作。并且使板卡具有智能性，易于功能完善和升級。通路控制器ASIC是Dialogic486處理器接口，此處理器處理所有的外圍設備（CT612和DSP）和主機函數（可編程終端和共享RAM）。

　　D/320-JCT

　　D/320-JCT板卡通過與外部網絡(luò )連接的CT總線接口與網絡(luò )接口板卡相連。DSP資源通過一個CT612模塊接收數字語音數據，CT612作為到CT總線的接口。DSP基于下載到它的高速RAM中的Spring Ware 固件來處理數據。每個DSP對于輸入的數據執行下列分析和操作：

• 使用自動增益控制（AGC）來補償輸入語音信號的電平變化。
• 使用自適應差分脈沖編碼調制（ADPCM）、脈沖編碼調制（PCM）、GSM或者G..726等算法對數字化的語音進行壓縮，以節省磁盤存儲空間。
• 檢測信號音-DTMF、MF和應用自定義的單音或雙音。
• 檢測靜音，以確定線路是無聲音還是呼叫者無響應。

　　對于輸出的數據：

• 展開存儲的壓縮語音數據用來進行回放。
• 根據應用或用戶要求調節回放的聲音和速度。
• 產生信號音－DTMF、MF或者任何應用程序定義的普通的信號音。
• 檢測和報告呼叫進程結果（線路忙或擁擠、操作員截聽、振鈴、無應答，或者如果應答呼叫，由人工應答、應答機應答、傳真或調制解調器應答）。


　　進行語音錄制的時候， DSP可以使用13Kb/s到64Kb/s的速率進行錄音，速率由應用程序根據所要求的語音質量和存儲效率來選擇。速率可以分通道選擇，而且每次播放和錄音函數初始化時都可以改變。DSP處理的語音由控制處理器發送到主機進行磁盤存儲。當重新播放一個存儲的文件時，處理器從主機中檢索語音信息并傳送給DSP，該DSP將文件轉換為數字化的語音，對于CT總線/SC總線來說，內部本地總線工作在2.048Mb/s速率，板內控制處理器通過本地總線控制板卡的所有操作并且解釋執行來自主機的命令，這些處理器的功能如下：

• 處理實時事件
• 管理到達主機PC的數據流，以提供更快的響應時間
• 減少主機處理要求
• 將DTMF和電話信令傳送給應用程序之前處理它們
• 釋放DSP來進行信號處理

　　處理器與主機之間的通信通過共享RAM進行，該共享RAM作為輸入/輸出緩沖器，這樣可以提高磁盤文件的傳輸效率。此RAM通過PCI總線與主機相連。為了滿足實時系統的要求，所有的操作都是終端驅動的，系統初始化時Spring Ware固件從主機下載到板內代碼/數據RAM和DSP RAM中來控制板卡的所有操作。并且使板卡具有智能性，易于功能完善和升級。通路控制器ASIC是Dialogic486處理器接口，此處理器處理所有的外圍設備（CT612和DSP）和主機函數（可編程終端和共享RAM）。

■ 技術規格

■ 技術規格

■ Spring Ware固件技術規范

■ 硬件系統要求

　　D/160-JCT和320-JCT

• Dialogic386、Dialogic486或奔騰處理器的計算機，PCI總線或混合PCI/ISA總線
• 操作系統硬件要求隨使用的通道數目不同而變化
• 系統必須遵循PCISIG Rev.2.1或以后版本的總線規范

　　附加部件（帶部件市場名稱）

• Multi drop CT總線電纜（CBLCTB68C3DROP、CBLCTB68C4DROP CBLCTB68C8DROP, CBLCTB68C12DROP, CBLCTB68C16DROP）
• CT 總線/SC總線適配器（CTBUSTOSCBUSADP）
• SC總線終端連接器配件（1SCBUS1TERMKIT,2SCBUS1TERMKIT,3SCBUS1TERMKIT）

進一步了解信息，訪問我們網站www.Dialogic.com
