    　　融合通信專欄>>相關產品>>媒體處理板卡>>

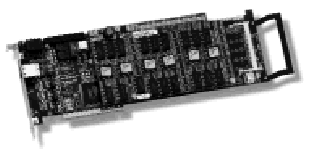

    Dialogic® ™
    DMVF2401T1PCIU和 DMVF3001EIPCIU 組合媒體板卡



    Dialogic® ™ DMVF2401TIPCIU以及DMVF3001E1PCIU板卡提供了一個高度集成通用端口的平臺。一些開發商需要尋求一種能夠提供節省資金、具有高度靈活性并且高密度的通訊應用程序，這些應用程序通常需要在單一的通用PCI插槽中提供對多媒體資源的支持，比如語音、傳真以及數字網絡(luò )接口等。而DMVF2401TIPCIU以及DMVF3001E1PCIU板卡則是這些開發商理想的選擇。

    DMVF2401TIPCIU以及DMVF3001E1PCIU板卡提供了一套豐富的先進的語音處理特性以及全面的傳真特性，同時它支持先進的數字信號處理（DSP）技術以及符合工業標準的通用PCI和CT總線技術。Global Call是一套統一的呼叫控制編程接口以及協議引擎，板卡上也提供了對Global Call的支持，這使得同一個應用程序可以工作在世界范圍內的多種信令系統（比如ISDN PRI, T-1 robbed-bit, R2/MF, 脈沖以及更多的系統），同時這些應用程序具有很高的靈活性，從而可以根據客戶需求的增長來擴展系統。

    特性和優點

    高密度－DMVF2401TIPCIU以及DMVF3001E1PCIU板卡提供了24或32個語音端口，還有24或30個傳送和接收智能傳真端口，以及板卡上的網絡(luò )接口－所有的端口都在單一的一個插槽內實現。通過提供高密度的網絡(luò )接口板卡并且不必要使用分離的網絡(luò )接口卡，DMVF2401TIPCIU以及DMVF3001E1PCIU板卡可以全面的減小系統的尺寸以及所花費的資金。

    較短的傳輸時間－對于發送和接收，都可以同時在所有信道進行快速的14.4KB/s傳真傳輸，這就可以縮短數據的傳送時間并且節省了電話的花費。

    世界范圍的兼容性－板卡對T.30協議的兼容性，使得板卡可以兼容世界范圍內的傳真設備。對T-1，E-1 ISDN和T-1，E-1 CAS協議的支持也使得該產品可以為全世界的市場提供完美的解決方案。

    高吞吐量－板卡上的和OTA 的MH, MR以及MMR壓縮方法提高了系統的吞吐量，這樣便可以增加用戶每分鐘能夠傳真文件的頁數而且能夠減少在電話系統上所花費的時間。

    操作系統的選擇－這些高密度的傳真板卡可以支持Microsoft Windows NT, Windows 2000, Windows XP, 以及RedHat Linux操作系統

    可升級性    －這些基于數字信號處理器（DSP）的板卡提供了很高的靈活性，并且為將來固件的升級提供了方便。

    　　該平臺以1：1：1：1的比例提供了一套通用的語音、傳真以及信令資源還有網絡(luò )接口，這些資源在每一次呼叫中都是可用的。利用該產品可以建立高密度多媒體解決方案，利用這種方案，每個機箱都可以支持從24到192個T-1或者30到240個E-1信道。這些板卡可以符合傳真服務器以及統一消息市場份額的需求。

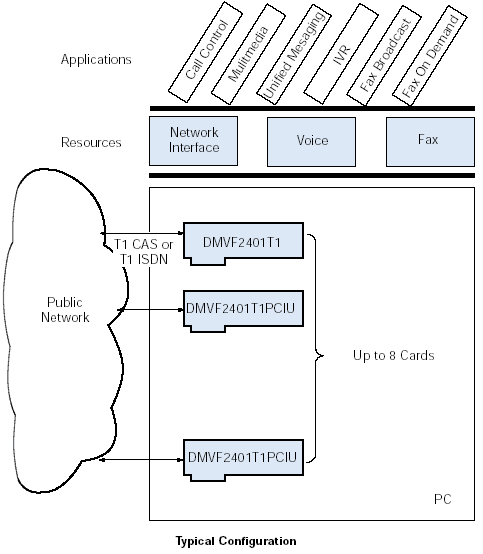

    ■ 配置

    　　利用DMVF2401TIPCIU以及DMVF3001E1PCIU板卡可以構建復雜的、集成的通訊系統。用戶可以方便的向該系統加入很多功能，比如語音回應、按需傳真、傳真廣播、統一消息以及呼叫控制服務。

    　　DMVF2401TIPCIU以及DMVF3001E1PCIU板卡與其他的Dialogic 和Dialogic Dialogic CT Bus板卡共享相同的硬件以及固件架構，這樣就會(huì )使系統具有很高的靈活性和伸縮性。用戶可以增加系統的功能、對系統進行擴容，同時可以保護對硬件以及軟件代碼的投資。僅需要進行很少的改動，應用程序就可以輕易的移植到較低或者較高密度的平臺。DMVF2401TIPCIU以及DMVF3001E1PCIU板卡可以安裝在任何基于通用PCI的個人計算機或者服務器以及兼容機上（比如基于Dialogic Pentium 處理器的PC平臺）。DMVF2401TIPCIU以及DMVF3001E1PCIU板卡能夠提供用于構建高密度的、集成語音和傳真功能解決方案所需的任何資源，這些解決方案可以將一個PRI中繼器升級到八個。系統所支持的線路的最大數目是根據應用程序、所需的磁盤I/O數量、主機CPU以及電源決定的。

    　　DMVF2401TIPCIU以及DMVF3001E1PCIU板卡可以工作在包含有不同Dialogic PCIU產品的機箱中。板卡的設計具有預見性，它配備了H.100連接器從而簡化了和下一代CT Bus產品連接所需要的工作。通過CT Bus/SC總線適配器，該產品可以和現有的SC總線產品相連。該適配器提供了SC總線和H.100物理連接器，如此便可以將DMVF2401TIPCIU以及DMVF3001E1PCIU板卡連接到SC總線產品上了。

    ■ 軟件支持

    　　DMVF2401TIPCIU以及DMVF3001E1PCIU傳真板卡支持Microsoft Windows NT, Windows 2000, Windows XP, 以及RedHat Linux操作系統
    DMVF2401TIPCIU以及DMVF3001E1PCIU傳真板卡包含了用于語音和傳真處理的Dialogic Dialogic R4 API，利用這些API可以方便程序的移植以及與現有程序的無縫集成，從而可以保護開發商在編碼方面的投資。Global Call是一套統一的呼叫控制編程接口以及協議引擎，板卡上也提供了對Global Call的支持，這使得同一個應用程序可以工作在世界范圍內的多種信令系統（比如ISDN PRI, T-1 robbed-bit, R2/MF, 脈沖以及更多的系統），同時這些應用程序具有很高的靈活性，從而可以根據客戶需求的增長來擴展系統。

    　　開發商也可以選擇Dialogic Dialogic DMF2401T1PCIU以及DMF3001EPCIU只針對傳真的板卡，或者也可以選擇Dialogic Dialogic的CPi24001T1PCIU和CPi30001E1PCIU傳真板卡，這些板卡可以利用遺傳GammaLink API進行編程。

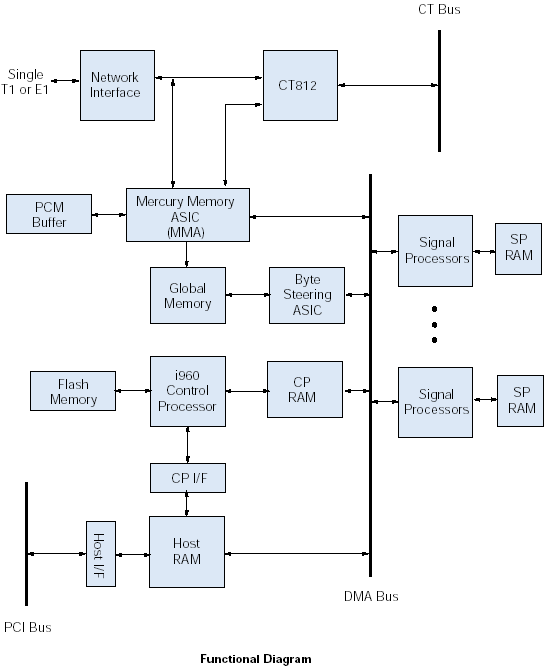

    ■ 功能描述

    　　DMVF2401TIPCIU以及DMVF3001E1PCIU板卡將24個T-1或者30個E-1語音處理線和14400b/S（v.17）傳真功能進行了綁定，該傳真功能可以具有傳真機的所有基本功能，甚至更多，包括傳送和接收多個文件、輪詢功能、廣播功能以及重復輪詢。該種板卡采用了雙重處理器的結構，這種結構組合了DSP的信號處理功能和通用控制微處理器的策略決定、數據移動功能。板卡為以下資源提供了呼叫處理的能力：從電話網傳來的T-1或者E-1電話信號；共享通過CT Bus輸入的數字信令以及數字語音信息的資源。

    ■ 技術說明

    硬件
    		 尺寸靈巧 通用的PCI（5 VDC或者3.3VDC）
    大小 全尺寸（Full size）
    電話總線 CT Bus，H.100（可輸出的語音、傳真以及網絡(luò )資源）
    功率要求 +5VDC （19瓦）
    +12VDC （N/A）
    -12VDC （N/A）
    +3.3VDC （N/A）
    冷卻要求（每板卡） 每板卡50°C-2.3CFM
    每板卡40°C-1.5CFM
    每板卡30°C-1.1CFM
    操作溫度 0°C到+ 50°C
    儲存溫度 -20°C到+ 70°C
    濕度 非濃縮情況下8％到80％
    軟件
    		 操作系統 Windows NT 4.0
    Windows 2000
    Windows XP
    RedHat Linux
    API R4（語音）
    R4（傳真）
    Global Call（呼叫控制）
    音頻信號
    		 可用接收范圍 理論上40dBm0到0dBm0，可由參數配置
    自動增益控制 可進行或取消應用。在?21dBm以上將導致可測記錄，可由參數配置
    靜音檢測 理論上?40dBm，軟件可調整
    傳送電平（平均值）標稱值為12.5dBm，可由參數進行配置
    利用程序定義的補償以及合法限制，傳送音量控制調整在40dB范圍之內
    頻率響應
    		 24Kb/s 300Hz到2600Hz ±3dB
    32Kb/s 300Hz到3400Hz ±3dB
    64Kb/s 300Hz到3400Hz ±3dB
    音頻數字化
    		 24Kb/s OKI ADPCM @ 6kHz抽樣
    32Kb/s OKI ADPCM @ 8kHz抽樣
    64Kb/s G.711 PCM(T-1是m律，E-1是A律)
    48Kb/s G.711 PCM(T-1是m律，E-1是A律)
    線性11KHz
    MS WAV 11KHz 線性
    16-bit wave
    G.726（提取32Kb）
    GSM（TIPHON, MSGSM）
    數字化選擇 基于連續呼叫功能的可選擇應用
    DTMF音頻檢測
    		 DTMF數字 0到9，*，#，A，B，C，D單位Bellcore LSSGR Sec 6
    動態范圍 （T-1）?36dBm到+3dBm 單位話音，可以由參數配置
    （E-1）?39dBm到+0dBm 單位話音，可以由參數配置
    最小話音冗余 32ms；可以由軟件配置增加
    字符間延遲 檢測字符間延遲大于45ms的數字
    檢測0ms字符間延遲的不同數字
    可接受失真及頻率變換 （T-1）滿足Bellcore LSSGR Sec 6和EIA 464要求
    （E-1）滿足ITU-T Q.23建議
    噪聲容限 對于Gaussian、脈沖和功率線路噪聲容限，滿足Bellcore LSSGR Sec 6和EIA 464要求
    切入直通 （T-1）本地回音消除允許100％大于4.5dB返回損失線路的檢測
    （E-1）: 數字中繼電路利用獨立的通道向網絡(luò )發送和接收數據。其性能表現依靠于遠程終端和本地模擬回環的匹配程度。
    Talk off 在監控Bellcore TR-TSY-000736標準語音磁帶（LSSGR要求具體檢測是有470個整體數字）時檢測少于10個數字。當監控MITEL話音磁帶#CM 7291時檢測數字0。
    全程音頻檢測
    		 音頻種類 對于單向音頻或者雙向音頻都是可編程調整的
    最大音頻數量 依據應用決定
    頻率范圍 300－3500Hz，可編程決定
    最大頻率變換 在5Hz增量范圍內可編程
    頻率設置 ±5 Hz－雙頻率音頻的分離被限制在62.5Hz，此時信噪比可到20dB
    計時器 可編程的步調限定器，以10ms步進
    動態范圍 T-1: 單位音頻信號的缺省值為-36dBm到+3dBm，可編程調整
    E-1: 單位音頻信號的缺省值為-39dBm到+0dBm，可編程調整
    全程音頻的產生
    		 音頻種類 可產生單音或者雙音
    頻率范圍 200－4000Hz，可編程決定
    頻率設置 1Hz
    時長 10ms步進
    振幅 T-1: 單位音頻信號的標稱值為-43dBm到-3dBm，可編程調整
    E-1: 單位音頻信號的標稱值為-40dBm到+0dBm，可編程調整
    T-1 MF信令
    		 MF數字 0-9,KP,ST,ST1,ST2,ST3 per Bellcore LSSGR Sec.6, TR-NWT-000506以及CCITT Q.321
    傳送電平 遵循Bellcore LSSGR Sec.6, TR-NWT-000506
    信令處理機制 遵循Bellcore LSSGR Sec.6, TR-NWT-000506
    動態檢測范圍 單位音頻信號為-25dBm到+3dBm
    可接收的扭曲 6dB
    傳送頻率的變換范圍 少于±1Hz
    MF 信令 R2：E-1
    		 MF數字 ITU-T Q.441中的所有15個前項和后項音頻信號
    傳送電平 單位音頻的標稱值為-8dBm，遵循ITU-T Q.454，可編程改變
    信令處理機制 支持R2壓縮信令處理循環以及非壓縮脈沖，ITU-T Q.457以及Q.442建議
    動態檢測范圍 每個音頻信號為-35dBm到-5dBm
    可接收的指針 7dB
    可接收的頻率變化 少于±1Hz
    呼叫過程分析
    		 忙音信號檢測 缺省的設置值正如ITU-T Rec. E., Suppl. #2.規定的，能夠從用于97個國家的76種不同的忙音檢測出74個。默認使用頻率和步調檢測。應用系統可以只選擇頻率來在特定環境下獲得更快的檢測。
    回鈴檢測 缺省的設置值正如ITU-T Rec. E., Suppl. #2.規定的，能夠從用于96個國家的87種不同的回鈴音種檢測出83個。利用頻率檢測和步調檢測
    正向語音檢測的準確性 基于真實呼叫案例數據庫所作的檢測正確性可到>98%
    正向語音檢測的速度 檢測速度為每秒1/10th語音
    應答機檢測的正確性 基于不同的應用和環境正確度可到>85%
    傳真/FAX檢測 預先編程進行檢測
    中斷檢測 可檢測整個北美tri-tone音頻信號的序列。其他中斷信號序列的檢測可通過編程實現
    撥號前的撥號音頻檢測 可依據具體應用決定是否進行這項功能；支持多達3種不同的用戶定義的撥號音頻；可編程的去抖動撥號（當未經批準時使用l）
    傳真特性
    		 ITU T.30, T.4, T.6
    V.17, V.29, V27ter, V.21
    速度 14.4Kbps 發送和接收在所有信道同時進行，帶有自動反饋功能
    TIFF 單頁，多頁
    壓縮 MH (ITU T.4, 1D)
    MR (ITU T.4, 1D)
    MMR (ITU T.6)
    板上以及OTA
    ASCII-to-TIFF 板上以及OTA
    頁眉 板卡上產生或者在傳輸中產生
    ECM 支持
    寬度 A4, A3, B4
    輪詢 普通輪詢和轉向輪詢（Normal and turnaround）
    設定 標準的（100×200）
    較好的（200×200）
    優秀的（200×400）
    JPEG/JBIG 可進行彩色或者黑白傳真
    網絡(luò )
    		 類型 T-1(DM/VF240-1T1-PCIU)
    E-1(DM/VF300-1E1-PCIU)
    連接器 RJ-48C
    協議
    		 T-1 CAS E&M
    環路啟動
    接地啟動
    T-1 ISDN DMS100
    AT&T 4ESS
    AT&T 5ESS
    INS1500
    E-1 ISDN Euro-ISDN
    E-1 CAS R2-MF
    安全和EMC認證
    		 FCC 通過認證
    C-UL 通過認證
    UL 通過認證
    CE 通過認證

    ■ 硬件系統需求

    • 對于128M（2塊或者更少的板卡）或者512M（3塊或者更多的板卡），支持DM3的SR 5.1.1呼出最小需要的頻率是200MHz
    • 采用Windows NT 4.0, Windows 2000, Windows XP, 或者RedHat Linux操作系統



    欲知詳情，可以訪問我們的網站http://www.Dialogic.com

    [全文英文版]
