Dialogic IPT系列為開發靈活的、電信級的IP電話網關和媒體服務器提供了業界最高密度的標準化的VOIP接口板卡。對于每個板卡，開發商可以在120-，240-，480-，以及672-端口的低比特速率語音編碼器端口配置，以及多達1000個G.711流信道中任意選擇。

　　IPT系列高密度VOIP板卡已經進行了優化，從而可以連接流行的公眾網以及基于IP的企業解決方案。該產品可以應用在媒體網關、媒體服務器、IP-PBX以及IP聯系中心的解決方案中，并且可以隨時升級來支持這些解決方案中的數以千計的信道。該系列在每個插槽中提供了120到1000個信道，并且可以和多種PSTN信令以及用于開發開放式系統解決方案的媒體處理板卡相互通信。

特點和優點

業界用于開放式系統的最高密度的IP接口之一
　　－可以選擇120，240，480或者672個低比特速率編碼器信道，開發商可以借助這種選擇使其解決方案更加高效同時減小了系統的冗余

IP呼叫控制以及未知協議的媒體網關
　　－呼叫控制分離的（Split call control）功能極大提高了與IP呼叫控制棧或者媒體網關堆棧之間的交互性和靈活性，比如會(huì )話初始協議（SIP），媒體網關控制協議（MGCP）以及Megaco（H.248）。
　　－可選的對于Dialogic Dialogic 全程呼叫API的支持簡化了呼叫控制的開發，使其可以更快的投入到市場中

　　可以選擇多種語音編碼器（G.711, G.723.1+a, G.729a+b）， Dialogic IXS1000媒體信號處理器上可以實現大小只有5ms的分組，這使得可以利用這些板卡提供PSTN級（PSTN-grade）的語音解決方案


　　遵循G.168-2000，支持多達64ms回音延遲的回音消除技術，可以用來開發電信級接入以及中繼網關

　　支持RFC-2833，具有可靠的音頻檢測以及傳遞技術

　　支持T.38傳真延遲，實現了可靠的在IP傳遞Fax的檢測以及傳遞技術

　　在支持CompactPCI的Dialogic主機上，提供了對PICMG*2.12基本外設熱切換（PHS）以及冗余系統插槽（RSS）的支持，由此提高了解決方案的可用性

　　Dialogic LXT1000 PHY提供了雙以太網接口－1000BaseT以及100BaseTX的以太網接口，用來優化流量以及提供冗余具有標準的SNMP代理軟件用來檢測和控制板卡

　　在Dialogic IXP1200網絡(luò )處理器上提供了很多VOIP以及QM特性，包括RTP/RTCP處理及打包、抖動緩沖管理、丟包恢復、靜音壓縮、CNG、IP優先以及VAD技術。這些性能使得處理器的延遲達到了最小化，得到了較高的語音質量同時也減少了對網絡(luò )帶寬的占用

　　對H.110 CT Bus標準的支持，使得開發商可以從一套功能全面而又互補的PSTN網絡(luò )信令以及媒體板卡中選擇最適合他們的產品

　　Dialogic IPT系列板卡提供了許多優化的、占用低帶寬的語音編碼器算法用來在IP網上傳送音頻信號，包括ITU-T G.711, G.723.1+a以及G.729a+b。這些算法所采用的編碼技術、比特速率以及成幀大小都是不同的，如此便可以對音頻信號進行壓縮，從而來管理網絡(luò )帶寬。如今市場上還有一些高質量語音IP電話技術采用了5ms的成幀方法。板卡支持了多種算法，開發商便可以依據模塊化網絡(luò )的不同需求來分發他們的基于IP的解決方案。

　　除了它在編碼方面的強大功能，其他一些標準化的特性也為開發高性能的解決方案提供了方便，這些性能包括：高達64ms的高性能回音消除技術、遵循RFC-2833的語音檢測以及語音穿透能力以及遵循T.38的傳真延遲。除此以外，該系列板卡通過質量檢測功能提供了高質量的服務，這些功能包括用來設定業務優先級的IP優先設定；用來減少在一個連接中的分組數量以及減少帶寬占用的語音活躍性檢測（VAD）和靜音壓縮；用來模擬典型PSTN語音呼叫的平滑噪聲產生（CNG）；用來補償延遲以及產生高質量語音的分組丟失恢復以及抖動緩沖管理。Dialogic IPT系列可以使開發商利用更低的耗資來分發其具有競爭性的、功能豐富的、承載級的IP電話解決方案，這些方案與現今的專用系統相比也毫不遜色。

　　IPT系列建立在高性能的Dialogic通訊芯片上。其特點包括具有Dialogic 1XS1000媒體信號處理器，這是業界最高密度的媒體信號處理器；具有功能強大的Dialogic 1XP1200網絡(luò )處理器以及Dialogic LXT1000以太網接口，該接口包括了對1000BaseT和100BaseTX網絡(luò )接口的支持。

　　呼叫控制分離架構把IP信令的處理從板卡上轉移到了系統主機上。這樣使開發商可以靈活的運用Dialogic的呼叫控制棧，或者開發商可以根據其他的選擇輕松的創(chuàng )建一個信令棧。

　　IPT系列既支持Linux RedHat 7.x操作系統，也支持Windows 2000操作系統。Dialogic還提供了軟件開發包，同時使自己的系統可以和世界范圍內的高密度數字電話接口板及媒體處理板卡實現互操作，從而為語音、傳真、講話、會(huì )議以及交換的世界范圍解決方案的快速開發和分發提供了方便。

■ 配置

　　舉例說明利用包括媒體網關和IPT系列媒體服務器在內的Dialogic IPT通訊模塊，如何開發最流行的VOIP解決方案。

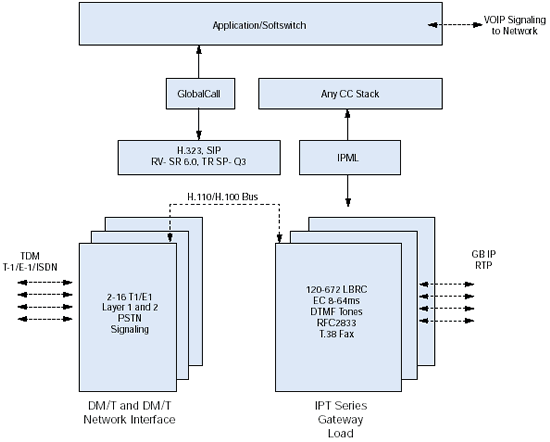

圖1：用IPT系列板卡的媒體網關配置樣例

　　可以利用IPT系列板卡的任意一種來開發健壯的媒體網關解決方案，這些板卡都配有Dialogic Dialogic DM/N和DM/T高密度網絡(luò )接口卡。網關配置如圖1所示。這種配置實現了自動譯碼技術，同時支持多達64ms的回聲消除、RFC-2833所支持的音頻檢測及延遲以及T.38所支持的傳真延遲技術。Dialogic IP 媒體庫（IPML）接口允許開發商放置他們所選擇的呼叫控制棧。開發商也可以選擇Dialogic Dialogic Global Call 呼叫控制功能，該功能遵循H.323以及SIP，這樣就簡化了并且加快了呼叫控制的實現。

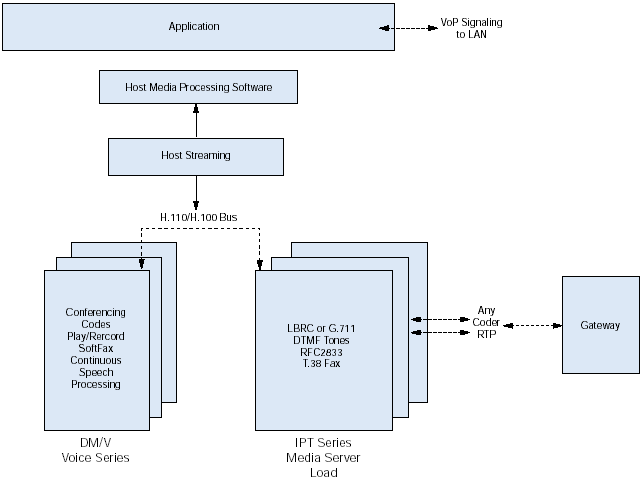

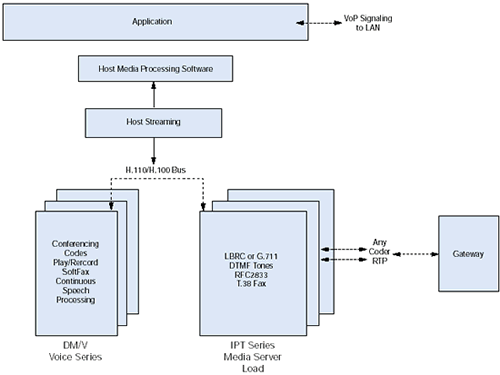

圖2：用IPT系列板卡進行媒體服務器配置樣例

　　如圖2所示，IPT系列板卡可以通過H.110總線連接到任何一個高密度的Dialogic Dialogic DM/V語音系列媒體處理板卡上。開發商通過組合IPT系列和DM/V板卡，便可以分發他們的解決方案，包括語音處理、傳真、講話以及會(huì )議功能，這套解決方案可以使每個系統可以從數以百計的端口升級到數以千計的端口。開發商也可以選擇使用IPT系列板卡作為高密度接口板卡，并連接到PCI總線使其可以訪問在主機處理器上執行的媒體處理功能。

■ 軟件支持

　　在針對RedHat 7.2 Linux以及Windows 2000操作系統分發的Dialogic Dialogic System Release(SR) 6.0軟件中，實現了對Dialogic IPT系列板卡的支持。Dialogic Dialogic SR軟件包含了完整的文檔說明以及代碼，這些對于快速開發復雜的、完善的、高密度的解決方案都是十分必要的。

　　Global Call是一種高層呼叫控制API，它提供了對IPT系列產品的支持。這使得開發商只需要對他們的應用程序的信令部分書寫一次代碼，之后便可以輕松的將其移植到其他解決方案中，這些解決方案可以適應全世界的TDM或者IP語音網絡(luò )的任何一種。

圖3：Dialogic IPT系列板卡

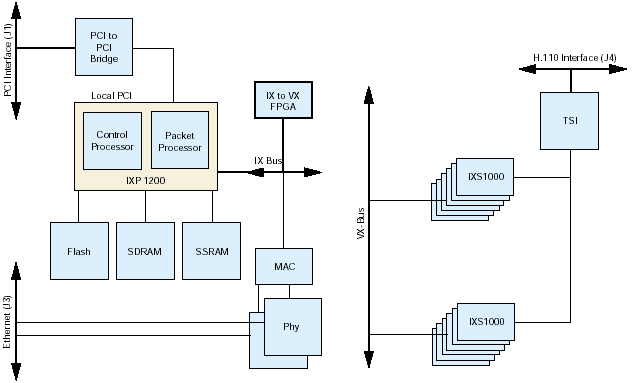

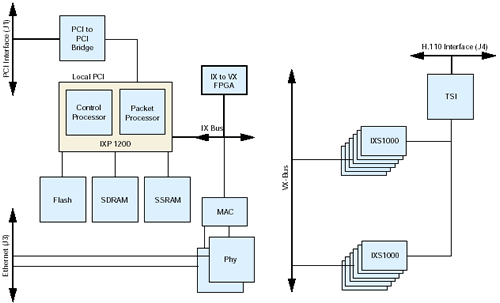

■ 功能描述

　　可通過PCI接口控制Dialogic IPT系列板卡。這些板卡都是帶有三個端口的CompactPCI板卡：一個連到H.110總線，還有一個是連接到以太網的多重連接頭，第三個則連接到PCI總線。

　　TDM PCM數據從H.110總線進出Dialogic IPT系列板卡。這些數據被TSI* CT1012芯片路由，從而可以連接到整個4096 H.110時隙。Dialogic IPT系列板卡可以被配置為多種密度以及多種類型的接口。對于連到T-1或者E-1的線路，可以使用Dialogic DMN160TEC網絡(luò )接口卡。對于那些規模較小的解決方案，開發商可以從較低密度的網絡(luò )接口卡中選擇一個使用。經過這些配置的系統具有很高的適應性并且耗資很少。Dialogic IPT系列板卡通過PCI總線連到主機Dialogic Pentium 類型的中央處理器上。

　　這種接口支持12O-like消息接口。Dialogic IPT系列板卡作為主總線可以執行突發傳送。主機板卡允許對整個系統進行控制，同時基于主機的呼叫控制棧也簡化了客戶自定義棧的集成。

　　對以太網支持雙重連接，1000BaseT（基于銅線的G比特傳送）以及100BaseTX網絡(luò )接口。該雙重連接可以被設置成兩種模式。在冗余模式中，一個連接成為另外一個連接的熱備份；在下載共享模式中，數據流量被兩個連接等分。如果一個連接出現錯誤，呼叫立即就會(huì )被重新路由到功能連接上。

■ 技術說明

■ 硬件系統需求硬件系統要求

• CompactPCI平臺
• Dialogic Pentium III處理器，500MHz或者以上，建議最小為256Mb RAM

■ 操作系統要求

• Windows 2000以及Linux RedHat 7.x


欲知詳情，可以訪問我們的網站http://www.Dialogic.com
