介紹

。。本文討論了用于CompactPCI的Intel Intel系統6.0版的新特征，這些新的特征可以使用戶建立具有高可用性(HA)的電信系統。該系統版的HA特征包括：

　　·外圍設備熱切換（PHS）
　　·冗余系統插槽（RSS）
　　·外圍設備冗余
。。該版本支持一系列的基于CompactPCI總線標準的服務器和單板機。本文詳細討論了ZT5084平臺和Intel○R NetStructure? ZT5550單板機上的RSS技術。

外圍設備熱切換
。。CompactPCI系統的外圍設備熱切換（PHS）是最為流行的、最節約成本的HA體系結構之一。它允許在CompactPCI機箱中在線修復、升級或者增加外圍設備而不必關閉系統。所謂的外圍設備，可以是電話板，磁盤驅動器，風扇，電源，管理與告警模塊等等。PHS在縮減計劃內和計劃外的停工時間方面有重要作用。

。。根據PICMG 2.1和PICMG 2. 2規范的定義，PHS可以分為兩類模型：基本熱切換和全熱切換。

基本熱切換
。。基本熱切換模型定義了一些參數和屬性，使得插入和去除外圍設備（例如一個板卡）時，不會(huì )引起PCI總線上的任何中斷或者其它行為。因為在沒有任何活動行為時主板是被動的，所以需要操作人員在控制臺上作一些干預來指示操作系統，一個板卡需要被去除或者插入。在得到操作人員的指示后，操作系統關閉該板卡上所有活動著的操作，使該板卡在系統中不再運行，從而可以安全地去除。如果一個板卡正在被插入，新的CompactPCI信號即ENUM#將會(huì )通知操作系統（OS）：一個板卡正在請求列舉和分配資源。該模型是最簡單的模型，自動化程度不高。

全熱切換
。。全熱切換模型定義了一種方法，該方法可以指示操作系統一個板卡是否正在被插入和去除，從而增強了基本熱切換模型。這可以用一個微型開關來實現，它連接到遵循IEEE 1101.10標準的板卡上，并通知OS：操作人員將要插入或者去除一個板卡。這個微型開關和板卡的句柄關聯，通過開關來標示插入或者去除外圍設備。當微型開關被觸發，列舉中斷信號（ENUM#）將就這些插入/去除操作告訴OS。操作系統通過板卡表面的藍色LED信號通知操作人員：板卡可以去除了。如果是要插入一個板卡，OS可以自動對它進行配置，而不必在控制臺上重新配置系統。這種模型在實現上要更復雜些，但是不需要操作人員的干預。

冗余系統插槽
。。冗余系統插槽（RSS）在一個CompactPCI系統提供了多塊冗余的、可以熱切換的單板機（SBCs）。這樣的系統依賴于消除SBC單點故障的外圍設備熱切換（PHS）能力。一個RSS平臺可以支持不同操作模式，如活動－待命模式和活動－活動模式。RSS平臺中的這兩種SBC被安裝在同一個CompactPCI主板上，這種主板可以用軟件配置以實現對兩個CompactPCI總線段的同時或者獨立的控制。

。。在活動－待命模式，RSS平臺中有兩個SBCs。然而，在某一時刻只有一個SBC是活動的。這個SBC可以控制所有的I/O插槽。處于待命狀態的SBC可以知道活動SBC進行的操作，在某種程度上還可以與某些操作同步，并隨時準備解除故障。當活動SBC出現了某種失敗，待命狀態的SBC監控并接管其所進行的操作。

。。在活動-活動模式（也稱為分離模式）下，每個SBC控制一個CompactPCI總線段。每個SBC對于不被自己控制的總線段來說充當一個待命狀態SBC。在這個模型中，兩個SBC都可以貢獻資源。應用軟件可以充分利用模型的優點，包括故障解除后進入活動-待命狀態，負載均衡及冗余（都可以通過該模式下的操作實現）。當一個SBC失敗時，第二個活動SBC將進行接管，繼續那些在失敗SBC的外圍設備上執行的操作。

RSS系統有兩個主要優點：

1. 可以將SBC作為單點故障排除，不需要備份昂貴的外圍設備，也不需要對應用程序做大的改動。
2. "黑盒"操作，不需要操作人員增加/去掉故障外圍設備。
   需要注意的是，RSS標準（PICMG 2.13）目前還沒有得到批準，許多CompactPCI平臺廠商提供的是其專有的、不能互操作的解決方案。因此，認真評估所建設系統的需求并選擇具有高可用性的解決方案是十分重要的。



外圍設備冗余
。。盡管PHS可以有效地縮短修復時間，但是它本身并不能避免停工時間，也不能縮減更換備用設備的時間以及派遣技術人員進行修復的時間。為了避免停工時間，引入了外圍設備冗余（N+1冗余）。有了外圍設備冗余，當某個外圍設備發生故障時，備用的外圍設備就可以接管故障設備的操作，并且不需要操作人員的干預。在這種情況下也可以派遣技術人員進行修復和恢復系統的冗余，時間上就不會(huì )那么緊張了。外圍設備冗余不僅可以用于故障部件替換使提供期最短，還可以用于預防性的維護。

軟件體系結構
。。系統版提供了建設電話應用HA所必需的所有軟件部件。這些部件包括專為特定主機配置的熱切換驅動工具包、管理和故障檢測軟件以及一些應用實例。

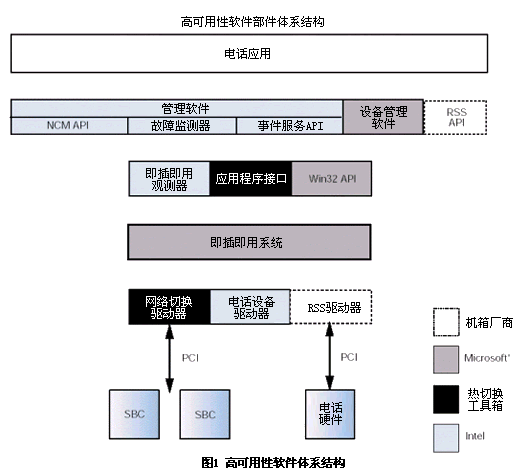

圖1為軟件部件的體系結構圖。6.0版本提供圖中所示的所有部件。

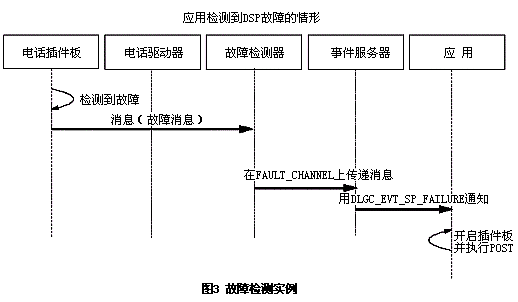

。。這里所舉的例子對體系結構作了很好的說明。一個例子顯示了一個應用如何進行注冊來接受通告；另一個例子顯示了板卡發生故障時的交互過程。

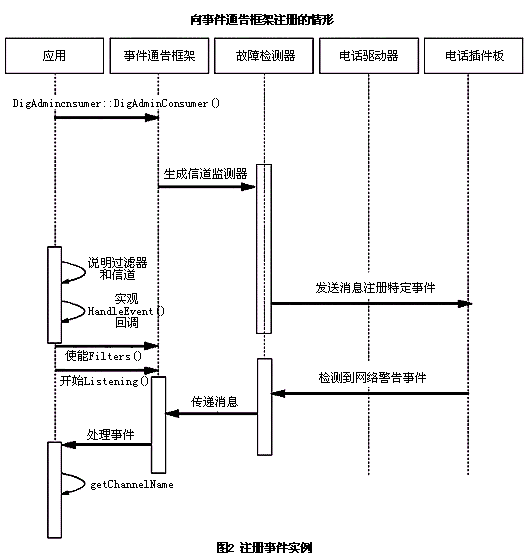

。。圖2顯示了用來完成外圍板卡告警和故障通告注冊的部件之間的交互過程。下面是關于應用程序的概述：

• 應用程序通過調用DlgAdminConsumer類的構造函數并通過通道類型傳遞（如FAULT_CHANNEL），產生一個DlgAdminConsumer類型的對象。

• 這個對象產生必要的連接，設置參與事務的不同軟件部件之間的通信。

• 應用程序為自己在監控中感興趣的事件指定過濾方式。

• 當觀測到某個特定事件時，事件通告框架會(huì )調用的應用程序實現的回調函數HandleEvent()。

• 當觀測到某個事件時，應用程序接收所有必要的信息（即信道名稱（FAULT_CHANNEL）和板卡的AUID）來執行動作。

RSS軟件
。。RSS軟件是一個單獨的包，可以在安裝系統軟件之前或者之后安裝。發布指南上列出了已經通過測試的機箱列表以及其他的一些系統需求。

。。要了解RSS軟件安裝的信息，可以參考ZT5550高可用性處理器板冗余系統插槽軟件手冊(RSS_Software_Manual.pdf)。這個手冊和安裝RSS軟件的可執行文件（ZRSS.exe）位于光盤的rss目錄內。包內還包含一個應用實例，你可以通過它模擬CPU板卡的接管或者故障解除。這個應用實例也演示了RSS API（是SDK的一部分）的使用。可以使用這些API進行以下方面的編程：

　　·故障配置
　　·隔離策略
　　·應用通告
　　·遠程診斷
。。該版本提供的RSS軟件支持ZT5084 CompactPCI系統和性能技術公司的ZT5550系統主板（SBC）。前面提到，本文討論了CompactPCI系統和SBC的特征。

RSS高可用性(HA) API

。。性能技術公司提供的軟件手冊（RSS_Software_Manual.pdf）中討論了RSS HA API。其中一些API函數將在本節中討論。對于一個支持RSS的電話應用來說，它需要注冊來自HA驅動器和處理器板軟件部件的通告。適用于Windows 2000的系統版包括一個rss manager實例，它顯示了如何使用提供的API。

。。一個主機應用程序通過包含那些CompactHA.h頭文件并與CompactHA.lib文件進行鏈接的方式使用API。CompactHACnst.h文件和CompactHATypes.h文件中定義了必要的參數和類型。當RSS軟件在系統中安裝時這些頭文件和庫也被安裝。

表1： RSS API函數

PHS軟件
。。系統版軟件包含一個熱切換驅動工具箱，它可以用來配置不同的機箱。

。。電話設備驅動器可以在安裝時自動配置，使得某個特定機箱可以執行必要的熱切換操作。

熱切換工具箱
。。熱切換工具箱（HSK）是一個CompactPCI熱切換產品，可以在板卡熱-插入或者熱-拔出時進行軟件的自動連結和斷開。HSK提供了功能設備驅動器，可以完全支持Windows 2000的本地設備驅動器。HSK是針對Windows 2000的設計的，實現了完全遵循CompactPCI熱切換規范PICMG 2.1的熱切換功能的第一個產品。

　　如果你的CompactPCI系統安裝了HSK，你可以：
　　·將CompactPCI外圍板卡插入機箱和從機箱中拔出，并且這些板卡上軟件的
　　　連接/段開始自動進行的，也不需要重啟。

　　·使用本地應用通告機制，使應用可以監控這些板卡的插入和去除請求。這
　　　些通告經過事件服務API傳遞給應用。

。。與HSK聯合使用，系統版設備驅動器為CompactPCI總線段自動配置PCI-to-PCI橋接窗口，以保證可以為熱-插入提供足夠的地址空間（因為由BIOS分配視窗通常是不足的）。這在電話板已經被檢測到，驅動器初始化時執行。而且，配置管理GUI即DCM，提供了系統的物理插槽位置并顯示物理插槽數目，使操作人員可以更好地管理系統。

管理軟件
。。系統版提供管理軟件可以用來配置和監控外圍電話設備。同時也包括了故障檢測，修復和隔離部件。

　　實現HA的主要部件是：
　　·故障管理
　　·告警管理
　　·時鐘管理
　　·外圍設備資源管理

。。系統版包括事件服務API和事件通告框架。這些API用來向事件通告框架注冊你的應用。框架是使所有操作、管理、維護和定制服務（OAM&P）向已注冊的電話應用發送異步消息的子系統。關于事件服務API和事件通告框架的詳細信息，可以參考系統版文檔中的編程指南。框架含有不同信道，這些信道用來報告與操作人員的一些被動或者主動的動作相關的事件。

。。另一個庫，即NCM API，提供了一個管理和監控外圍電話設備上操作的API。通過這個API可以獲取板卡級的信息如物理插槽ID，PCI總線信息，CT總線信息。同時還包括一些啟動/停止/掛起板卡的函數。

。。表2，3，4列出了一些函數的列表，可以用來開發支持系統版中PHS和冗余系統插槽特征的應用。系統版中包含了一些應用的例子，即rgademo，rssmanager 和pfmanager，他們例證了這些API的使用。

表2：NCM API函數

表3：SRL API函數

表4：事件服務API函數

故障管理

。。任何硬件設備的失敗都稱作故障。事件服務含有一些部件，通過輪詢或者尋找心跳信號的方式監控硬件設備。當這些部件檢測到心跳信號丟失，則產生了故障。注冊了故障的應用就會(huì )收到相應的通告。


。。Dialogic® NetStructure™ 板卡上有兩種故障：控制處理器故障和信號處理器故障。這些故障通過設備驅動器和每個板卡上的獨立內核（固件）之間的機制設置，可以由設備驅動器檢測到。設備驅動器通過函數返回值通知OAM&P服務，而OAM&P服務在FAULT_CHANNEL信道上報告事件。這些事件包括：

　　·DLGC_EVT_CP_FAILURE-當Dialogic® NetStructure™
　　　板卡發生控制處理器失敗時產生。
　　·DLGC_EVT_SP_FAILURE-當Dialogic® NetStructure™
　　　板卡發生信號處理器失敗時產生。

監測和恢復

表5列出了相關事件和恢復機制。

表5：故障類型

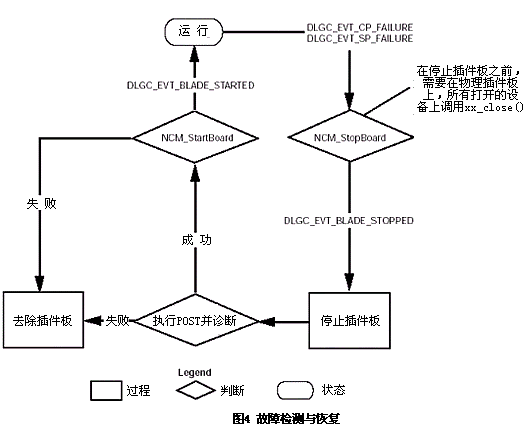

圖4中的流程圖顯示了當一塊板卡發生故障時所要執行的相應的動作。

告警管理

。。告警是發生在電路和分組網絡(luò )中的異常。在電路網絡(luò )中，一個告警可能是T-1/E-1電纜斷開，幀信號丟失等等。在分組網絡(luò )中，一個告警可能是以太網電纜斷開或者路由器信號丟失等等。事件服務結合故障檢測服務，可以檢測這些告警。電路網絡(luò )告警通過NETWORK_ALARM_CHANNEL信道報告給應用。分組網絡(luò )（IP）告警通過ENET_ALARM_CHANNEL信道報告給應用。

。。如果呼叫控制應用可以使用全局呼叫告警通告服務，大多數告警同時需要通過全局呼叫告警通告服務被報告給呼叫控制應用。相應的全局呼叫事件進入SRL事件隊列并通知應用。例如，當連接到T-1/E-1范圍的電路上有一個紅色告警時，生成一個GCEV_BLOCKED事件并通知給應用。當這個告警被清除時，將生成一個GCEV_UNBLOCKED事件。

時鐘管理
。。CT總線可以通過編程配置成不同的設置。一個OAM&P服務，CT總線代理，監控CT總線的所有活動。當CT總線代理發生失敗時，使用事件服務工具，在CLOCK_EVENT_CHANNEL信道上把事件報告給已注冊的應用。

　　CT總線上的告警類型包括：

• DLGC_EVT_CT_A_LINESBAD-如果CT總線A上線信號失敗時產生。

• DLGC_EVT_CT_B_LINESBAD-如果CT總線B上線信號失敗時產生。

• DLGC_EVT_LOSS_MASTER_SOURCE_ INVALID-表明主板驅動主線使用的時鐘源已經失敗。主板可以使用自己內部振蕩器或者CT總線網絡(luò )參考線作為時鐘源。

• DLGC_EVT_NETREF1_LINEBAD-指出CT總線上NetRef 1行信號失敗。

• DLGC_EVT_NETREF2_LINEBAD-指出CT總線上NetRef 2行信號失敗。

　　幾乎所有這些事件只是向應用提供了信息。當觀測到這些事件時，因為有OAM&P服務處理時鐘備份和故障解除機制，應用不必采取任何措施。

資源管理
。。Dialogic○R NetStructure?板卡資源管理由標準運行時間庫（SRL）API和事件服務API使用事件通告框架來處理。使用SRL和NCM APIs可以實現設備列舉和發現。

　　·SRLGetVirtualBoardsOnPhysicalBoard()-獲取由AUID標識的物理板卡
　　　上虛擬板卡的數目。
　　·SRLGetSubDevicesOnVirtualBoard() -獲取虛擬板卡上子設備的數目。

。。例如，假設系統中一個Dialogic○R NetStructure DMN160TEC板卡。這個物理PSTN網絡(luò )板卡有16個T-1或者E-1中繼線，每個中繼線用設備名dtiBn表示，其中n表示數字1到16。通過調用SRL函數SRLGetVirtualBoardsOnPhysicalBoard()，我們會(huì )得到16以及設備類型為DTI，通過這些信息，我們需要確定16個設備名字（即dtiB1，dtiB2等等，直至dtiB16）。同時，通過調用SRL函數SRLGetSubDevicesOnVirtualBoard()，我們可以了解到每個虛擬板卡上存在多少個時隙。如果DMN160TEC板卡被配置了T-1 ISDN協議，就有23個時隙，若它配置的是E-1 ISDN協議，這個函數將輸出30。

。。使用事件通告框架和事件服務API可以做硬件設備檢測。當一個設備被插入系統或者從系統中去除時，即插即用觀測部件將事件報告給事件服務，事件服務將在A(yíng)DMIN_CHANNEL信道上把該事件報告給已注冊的應用。

　　需要報告的不同的事件包括：

• DLGC_EVT_BLADE_ABOUT_TO_REMOVE -在Dialogic○R Dialogic○R配置管理器（DCM）選擇設備>去除/卸載設備選項時產生。


• DLGC_EVT_BLADE_ABOUTTOSTART -當發起一個獨立板卡啟動命令時產生（可以在DCM中選擇設備>啟動設備選項，或者用NCM_StartBoard( )函數進行編程）。


• DLGC_EVT_BLADE_ABOUTTOSTOP -當發起一個獨立板卡停止命令時產生（可以在DCM中選擇設備>停止設備選項，或者用NCM_StopBoard( )函數進行編程）。


• DLGC_EVT_BLADE_DETECTED -指出系統版軟件已經檢測到了一個新插入的板卡，并且相關信息已經存入NCM數據庫。


• DLGC_EVT_BLADE_REMOVED -當一個板卡已經從系統中去除，并且相關信息已經從NCM數據庫中刪除時產生。


• DLGC_EVT_BLADE_START_FAILED -當一個獨立板卡的啟動序列已經失敗時產生（板卡啟動序列的發起可以在DCM中選擇設備>啟動設備選項，或者用NCM_StartBoard( )函數進行編程）。


• DLGC_EVT_BLADE_STARTED -當一個獨立板卡成功啟動時產生（板卡啟動的發起可以在DCM中選擇設備>啟動設備選項，或者用NCM_StartBoard( )函數進行編程）。


• DLGC_EVT_BLADE_STOPPED -當一個獨立板卡成功停止時產生（板卡停止的發起可以在DCM中選擇設備>停止設備選項，或者用NCM_StopBoard( )函數進行編程）。


• DLGC_EVT_SYSTEM_ABOUTTOSTART-當發起一個系統啟動命令時產生（可以在DCM中選擇系統>啟動系統選項，或者用NCM_ StartDlgSrv()函數進行編程）。


• DLGC_EVT_SYSTEM_ABOUTTOSTOP -當發起一個系統停止命令時產生（可以在DCM中選擇系統>停止系統選項，或者用NCM_ StopDlgSrv()函數進行編程）。


• DLGC_EVT_SYSTEM_STARTED -當系統成功啟動時產生（系統啟動的發起可以在DCM中選擇系統>啟動系統選項，或者用NCM_ StartDlgSrv()函數進行編程）。


• DLGC_EVT_SYSTEM_STOPPED-當系統成功停止時產生（系統停止的發起可以在DCM中選擇系統>停止系統選項，或者用NCM_ StopDlgSrv()函數進行編程）。

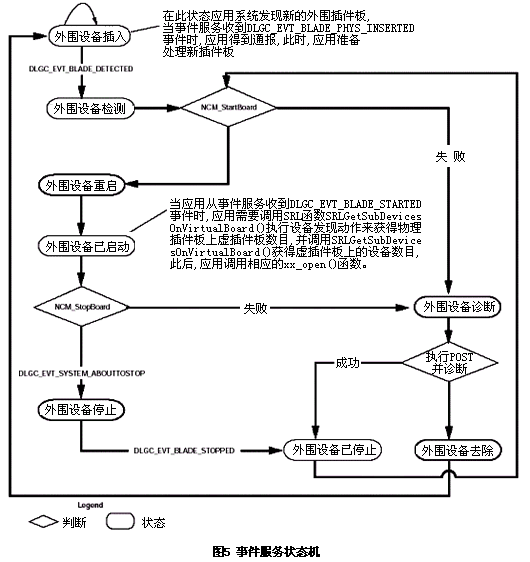

　　圖5中狀態圖例證了上面列出的不同事件，顯示了系統版中應用實例PFMDemo實現的狀態機。

在板卡上執行POST

。。當系統檢測到一個外圍設備板卡時，建議您在該設備上執行POST以保證硬件功能良好。系統版提供了POST工具，可以基于硬件類型和它屬于的產品系列被單獨執行。圖6例證了這個功能是如何完成的。代碼snippet是系統版應用實例pfmanager的一部分。

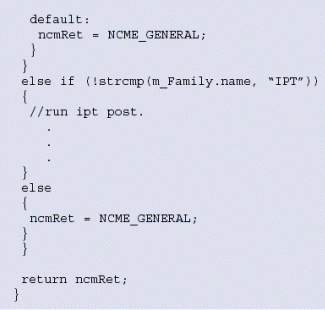

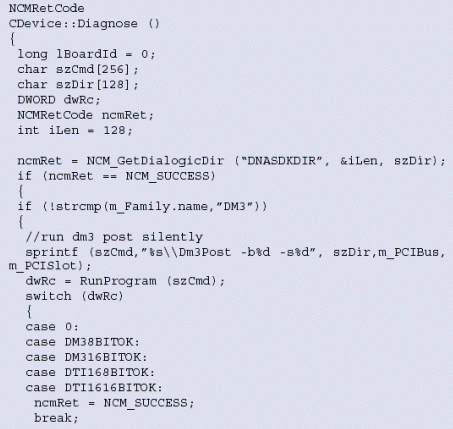

　　函數Diagnose()顯示了如何調用DM3和IPT POST工具。

圖6 執行POST

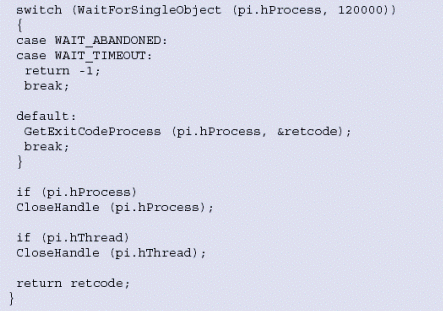

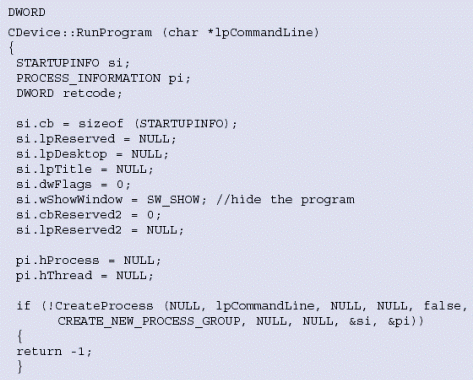

圖7中的函數RunProgram()顯示了一種產生Windows進程，然后等待該進程執行完成的方式。

圖7 執行POST（續）

CompactPCI平臺

。。本節提供了已經應用在系統版軟件中的CompactPCI系統的一些詳細信息。

。。需要注意的是，系統版軟件完全支持ZT5084平臺。然而，對于ZT5085平臺，只是有限地支持PHS，而不支持RSS。當在ZT5085平臺中設置系統版軟件時，需要執行一些特定的配置步驟。

IntelNetStructure™ ZT5084 10U高可用性平臺

。。高可用性CompactPCI平臺為高要求的緊急應用提供了電信級的計算系統。ZT5084平臺通過為活動的系統部件（包括系統-插槽CPU板卡，電源和告警設備）的內部冗余支持99.999%可用性。這些部件都支持熱切換，可以方便地替換并耗費最少的時間。

。。ZT5084平臺非常適合需要高系統可用性的電信應用（如增強的服務，媒體網關，寬帶接入服務器或者去往中心結構的其他關鍵的計算服務器平臺）。基于硬件的故障解除和簡化的HA驅動器模型縮短了電信設備研發人員的開發時間，而冗余系統-插槽體系結構可以更有效的使用I/O資源。CompactPCI系統有12個可以為外圍設備所用的插槽。

。。ZT5550高可用性處理器板是ZT5084平臺唯一支持的處理器板。這個6U，CompactPCI處理器板專為具有高可用性要求的冗余處理器配置而設計。其體系結構非常適用于高要求的應用，如一些電信網絡(luò )和互聯網應用。

。。ZT5550高可用性處理器板可以支持12 CompactPCI外圍板卡，而同另一個ZT5550板卡合用時，可以支持99.999%的可用性。ZT5550高可用性處理器板是Intel，Pentium○RIII處理器低功率模塊的特色，并且支持熱切換，包括幾個板卡上的外圍設備和可選I/O擴展特征。根據配置，板卡占用一個或者兩個插槽。

Intel® NetStructure™ ZT5085 12U冗余主機分組交換平臺

。。Intel®NetStructure™ ZT5085 12U冗余主機分組交換平臺的特色是一個兼容PICMG* 2.16的中間主板。這個中間主板支持冗余主機體系結構（適用于I/O操作頻繁的應用）。它是Dialogic幾個標準電信構造塊之一，提供給OEM設備設計人員電信級的、標準的、HA計算平臺以滿足緊急任務的應用的需求。

。。該平臺通過活動系統部件（包括以太網交換機，機箱管理模塊，電源和風扇）的內部冗余實現99.999%的可用性。冗余機箱管理模塊可以管理多個SBCs，可以管理多個增強系統可靠性的遠程機箱診斷。以太網信號通過中間主板路由，不需要使用電纜，節省了設置、維護和修復的時間；減小了傳統電纜方式下的熱量帶來的困難。

。。該平臺可以與任何Dialogic®NetStructure™ 族分組交換產品以及滿足PICMG 2.16的第三方板卡進行互操作。

。。ZT5085平臺支持兩種處理器板，Dialogic®NetStructure™ ZT5504和Dialogic○RNetStructure? ZT5524板卡。

。。ZT5504處理器板是遵從2,16的處理器板，提供了最優化的特性，非常適合電信和以太網應用。模塊化的、遵循標準的ZT5504處理器板可以很好地支持商用發展策略。

。。完全適用于任何Dialogic®NetStructure™ 族分組交換主板（PSB）產品，并可以與滿足PICMG 2.16的第三方部件進行互操作。板卡的特征是1GHz的低功率Pentium III處理器，具有512兆到1G ECC SDRAM。

。。ZT5524高性能處理器板遵循標準設計，非常適合于要求高的處理能力和HA的電信和因特網應用。雙處理器/冗余主機板卡遵從PICMG* 2.16，提供可配置的HA、I/O擴展和66MHz CompactPCI橋接特性。一套板卡內嵌特性以及可靠的、現成的體系結構體現了OEM系統構造器的完整性和可靠性需求。這種板卡的特色是單個或者兩個933MHz Pentium III處理器，可以支持單CompactPCI插槽上（168腳，直角DIMM模塊插座）的均衡多處理。它最高可支持1GB PC133 SDRAM內存。

增加PHS支持

。。現有電話應用需要做一些更改來支持PHS。這些更改可以總結為下面的幾點：

1. 列舉你的應用想要偵聽的外圍設備事件。例如，你可以?xún)H僅偵聽FAULT_CHANNEL信道和ADMIN_ CHANNEL信道上的事件。

2. 注冊應用，使其可以經過事件服務接收外圍設備事件。這可以通過事件服務APIs實現。

3. 在你的應用中設立一個狀態機（與圖5相似）來相應的處理不同事件。


增加冗余系統插槽支持

。。一個存在的電話應用需要做些改變來支持RSS特征。可以總結為：

1. 標識機箱廠商的設備驅動器事件。這可以從廠商文檔中得到。系統版提供的RSS管理器應用實例例證了ZT5084機箱和ZT5550 SBC板卡的使用。該應用通過機箱廠商提供的設備驅動器注冊特定事件。


2. 注冊應用，使其可以在事件服務的ADMIN_CHANNEL信道上接收事件。這將使你可以監控Intel，NetStructure板卡上的活動。


3. 注冊應用，使其可以接收來自機箱廠商提供的RSS HA框架的事件，這可以使應用監視系統處理器板上的活動。


4. 為你的應用設立一個狀態機，當事件服務報告板卡級事件時執行相應的動作。


應用實例

。。系統版軟件含有一些可以示范支持的HA特征使用方法的應用實例。有四種應用：

1. RSS管理器 - 示范了性能技術ZT5550系統主板提供的RSS HA API的使用。該應用監控SBC的活動。當一個活動的SBC由于主動的接管，被動接管或者電路故障而停止工作時，將會(huì )有一個回調函數通知該應用，指出已經發生了接管，原來處于待命狀態的SBC現在已經成為活動的主機。此時，這個應用需要在IntelNetStructure板卡上執行必要的外圍設備操作。


2. 外圍設備故障管理器（PFM）-允許用戶啟動/停止系統中安裝的外圍板卡。它例證了通過使用事件服務API獲取事件通告框架事件。


3. 收入生成應用- 這個呼叫控制應用和外圍設備故障管理器、RSS管理器一起工作。它也將自己注冊為事件通告框架生成的不同事件的吸收應用。它監控系統中安裝的所有外圍設備的活動。當一個電話外圍設備被插入系統時，該應用可以檢測到相應的事件。當外圍設備被初始化和啟動后，為了示范方便，ISDN呼叫是回送方式的。關于如何執行應用和設置板卡方面更詳盡的信息，請參考用戶指南。


4. HA試驗平臺- 性能技術提供的示范應用，例證了RSS HA API的使用和ZT5084平臺上ZT5550系統主板提供的框架的使用。
   系統版含有一個試驗平臺指南即"windows高可用性試驗平臺指南"，它詳細描述了這些應用實例。


附錄：術語表

　　API 應用編程接口
　　AUID 可尋址唯一表示符
　　DSP 數字信號處理器
　　HA 高可用性
　　HSK 熱切換工具箱
　　NCM 本地配置管理器
　　OAM&P 操作，管理，維護和定制
　　PHS 外圍設備熱切換
　　PICMG PCI工業制造集團
　　RSS 冗余系統插槽
　　SBC 單板計算機

　　欲知詳情，可以訪問我們的網站http://www.Dialogic.com/
　　地址：
　　1515 Route Ten
　　Parsippany，NJ 07054
　　電話：1-973-993-3000

。。本文檔所提供的信息與Dialogic產品相關，本文檔不包含產品的任何知識產權，除了提供了該產品的Dialogic一些術語和銷售的情況。除非以Dialogic的名義提供并且為銷售本產品服務，Dialogic不負任何責任，并且不為在產品的銷售和/或使用中所遇到的問題提供擔保，包括對某一特殊用途的適用性、產品銷路、以及侵害專利或者其他的版權和知識產權。

。。Dialogic產品不適用于任何可能產生人體傷害或死亡的應用，比如醫療、急救或維生的應用。

。。Dialogic隨時可能修改本手冊，恕不另行通知。

。。Intel、IntelPentium和IntelNetStructure以及其他Dialogic的標志是Dialogic公司或者Dialogic在美國及其他國家的子公司的注冊商標。其他名字或者商標的所有權屬于該公司擁有

。。其他名字或者商標的所有權屬于該公司擁有

。。性能和額定值的測試是在特定的計算機系統和部件上進行的，這些測試大致反映了產品的性能。硬件上的差別或軟件設計及配置的改變可能會(huì )影響實際的性能。購買者在購買的時候應該參考其他資源的信息以評價系統或者部件的性能。欲知Dialogic產品性能測試詳情，可以參考http://www.Dialogic.com/。
